Análisis general del producto
He montado este tipo de arnés en Ford Transit Mk6, Mk7 y Mk8 con fallos intermitentes en los pilotos traseros, especialmente en vehículos de trabajo que pasan muchos años expuestos a humedad, salpicaduras y suciedad. En estos casos, el problema no suele estar en la bombilla ni en el fusible, sino en los terminales del conector o en los tramos de cable próximos al piloto.

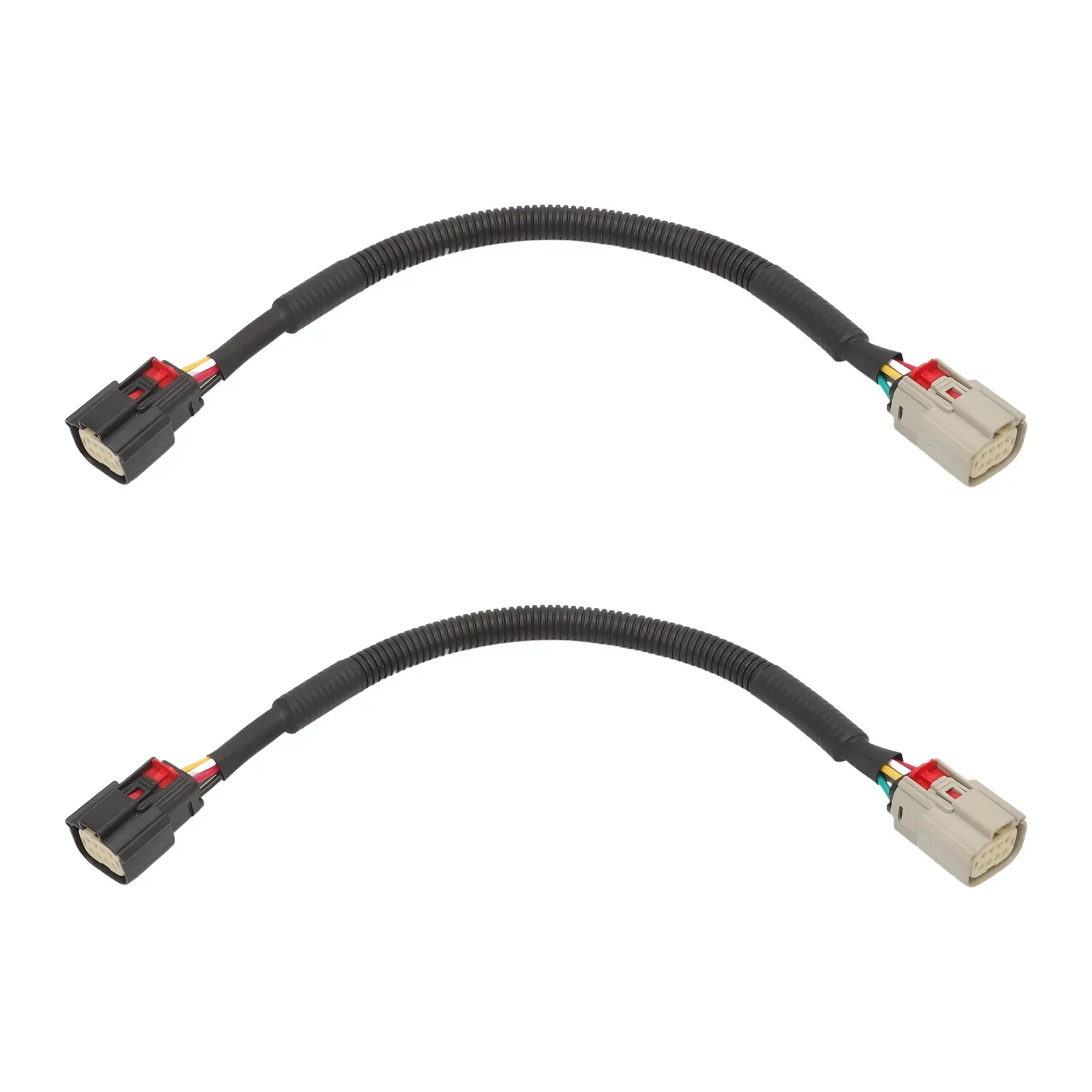

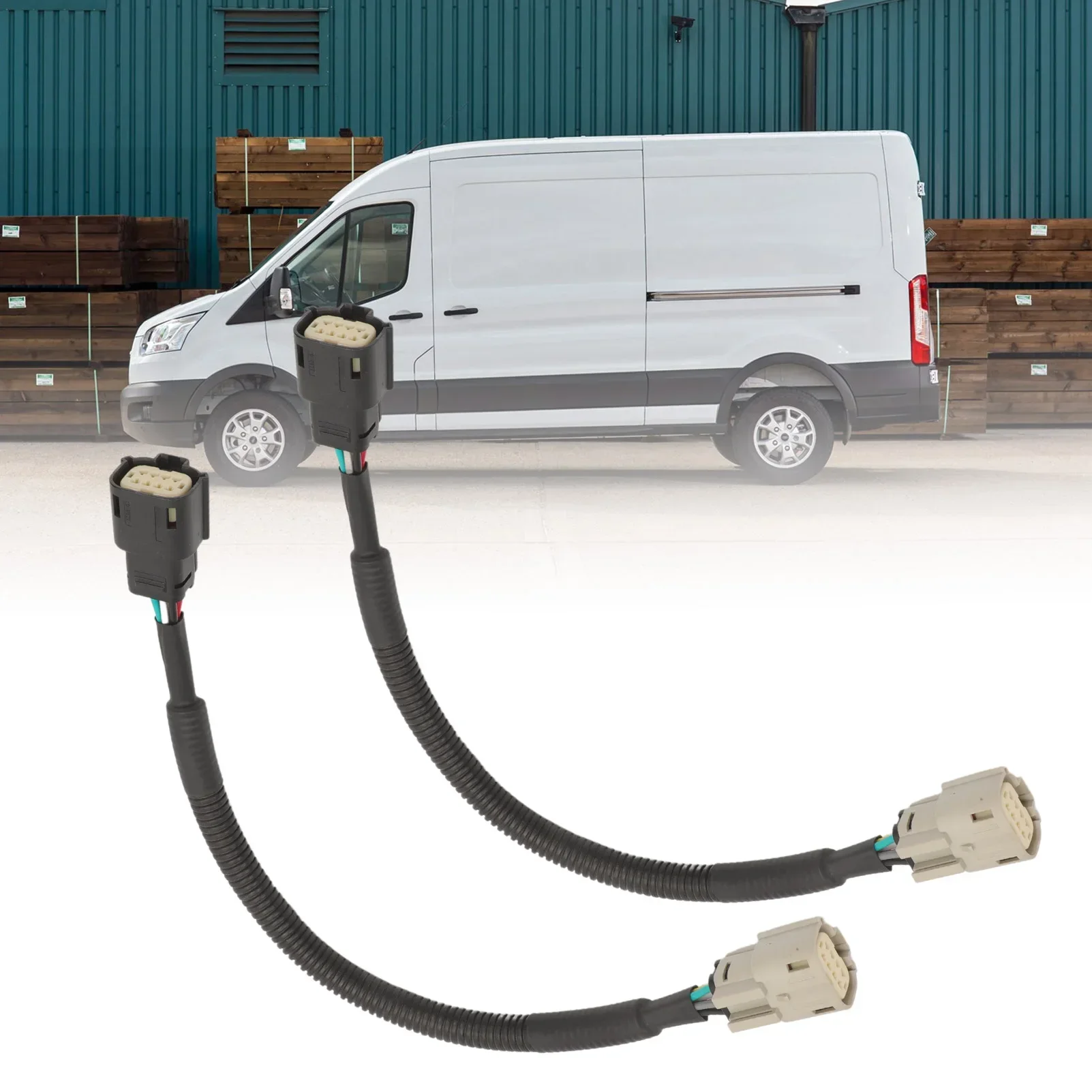

La principal ventaja de este conjunto es que permite sustituir el cableado deteriorado sin cortar el mazo original ni realizar empalmes dentro de una zona muy expuesta a la humedad. Incluye dos mazos completos, uno para cada lado, con conectores de 8 pines y conexión directa al enchufe correspondiente. La aplicación está orientada a referencias OE 4388140, 1940131 y 1831334, aunque conviene verificar siempre la forma física del conector y la distribución de los terminales antes de comprar.
En una Transit Mk7 utilizada para reparto, con más de 200.000 kilómetros y varios años de trabajo diario, la sustitución del arnés eliminó los fallos ocasionales del intermitente y de la luz de freno que aparecían después de circular bajo lluvia. En otra unidad empleada para transporte de herramientas, el problema se manifestaba como una luz antiniebla que dejaba de funcionar al mover ligeramente el piloto. En ambos casos, el cableado nuevo resultó más eficaz que limpiar repetidamente los terminales antiguos.
Calidad de fabricación y materiales

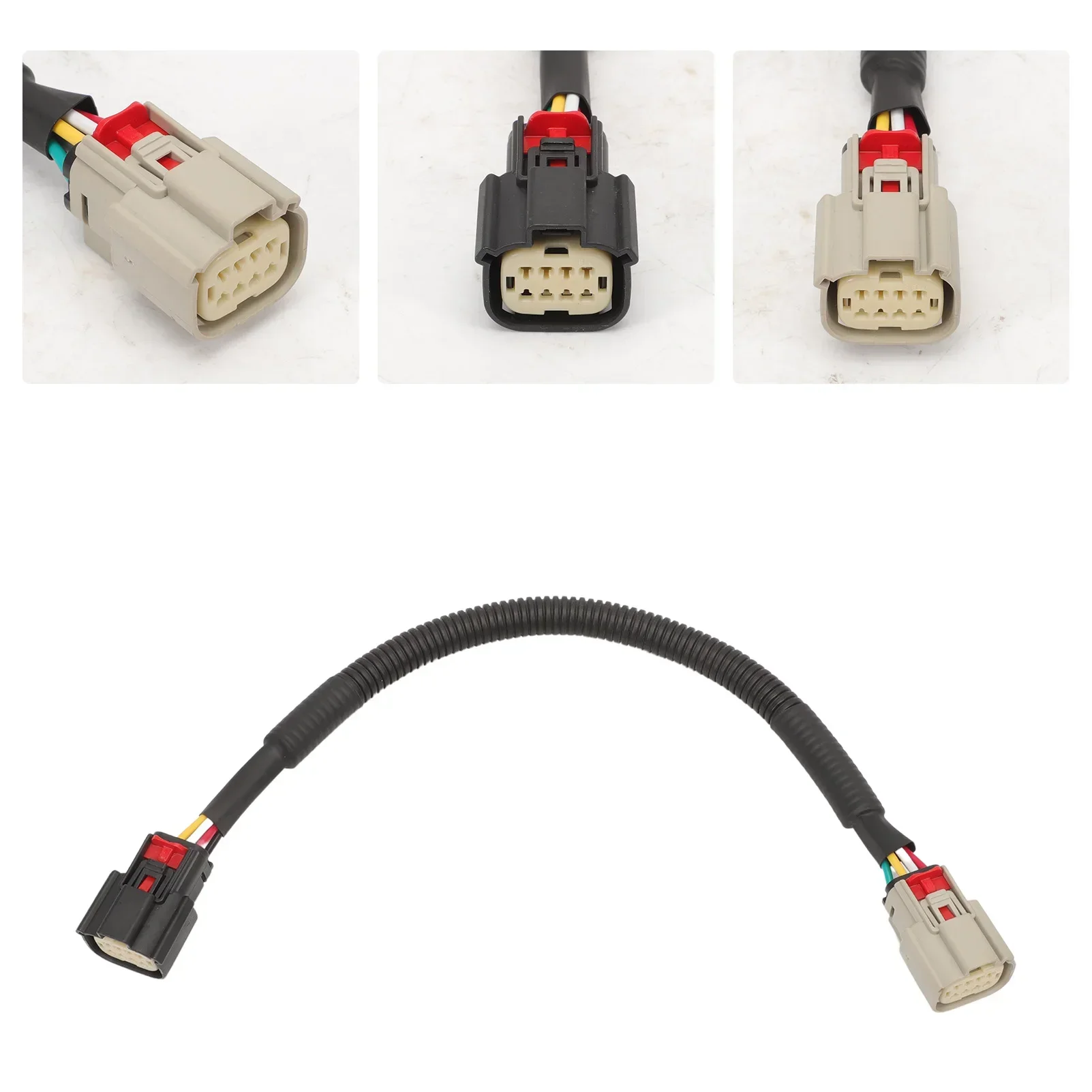

La fabricación es la esperable en un recambio alternativo sin marca: funcional y enfocada a resolver una avería concreta, pero sin el mismo nivel de control visual que suele ofrecer un conjunto original. Los conectores deben presentar un moldeado limpio, pestañas de retención firmes y terminales correctamente alineados. Antes de instalarlo, reviso siempre que ningún pin esté hundido, torcido o desplazado dentro de la carcasa.
El punto más importante no es únicamente el grosor del aislamiento, sino la calidad del crimpado entre cada terminal y el conductor. Si el terminal queda flojo, el circuito puede funcionar en parado y fallar con las vibraciones. Por eso recomiendo tirar suavemente de cada cable para comprobar que no se desprende del conector.
La variación dimensional indicada de entre 1 y 3 milímetros no debería ser un problema en el conjunto general, pero sí puede influir en la posición de una grapa o en el recorrido junto al piloto. El mazo no debe quedar tensado ni apoyado contra un canto metálico. Si alguna fijación no coincide exactamente, es preferible recolocarlo mediante una brida protegida antes que forzar el conector.
Montaje y compatibilidad
El montaje es sencillo para quien tenga conocimientos básicos de mecánica. Desconecto la batería, retiro el piloto, libero las grapas del cableado original y comparo ambos conjuntos sobre el banco de trabajo. Esta comparación permite confirmar la longitud, la orientación del conector y la posición de los ramales antes de introducir el repuesto en el vehículo.
No conviene fiarse únicamente de que la Transit pertenezca a una determinada generación. Existen diferencias según carrocería, año, equipamiento y configuración de los pilotos. También es posible encontrar variantes con modificaciones previas realizadas por antiguos propietarios o talleres. Si el conector no entra con una presión normal, no lo fuerzo: compruebo la referencia, la guía plástica y la disposición de los ocho terminales.
Una vez colocado, sujeto el mazo aprovechando los puntos originales. Evito que pase cerca del escape, de zonas con movimiento de la puerta trasera o de bordes cortantes. En vehículos que trabajan en caminos de tierra, aplico una pequeña cantidad de protector específico para conectores en la unión, sin rellenar el alojamiento ni impedir el cierre de la pestaña.
Rendimiento y resultado final
Tras la instalación, compruebo cada función por separado: posición, freno, intermitente y antiniebla. También verifico el funcionamiento con el motor arrancado y con las luces encendidas durante varios minutos. En las reparaciones que he realizado, el resultado ha sido estable siempre que el fallo estuviera realmente localizado en el arnés.
Es importante recordar que este conjunto no corrige una bombilla fundida, un piloto dañado, un fusible abierto, un problema de masa o una avería en otro tramo de la instalación. Si una luz sigue sin funcionar después del cambio, mido tensión y continuidad con un multímetro antes de sustituir más componentes. Una caída de tensión entre masa y negativo del piloto suele revelar problemas de conexión que no se solucionan cambiando el mazo de forma indiscriminada.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Sustitución directa sin cortar ni empalmar el cableado original.
- Incluye los dos lados del vehículo.
- Facilita la reparación de fallos causados por corrosión o terminales deteriorados.
- El montaje puede realizarse con herramientas básicas.
- Permite recuperar varias funciones del piloto trasero en una sola intervención.
Aspectos mejorables:
- No es una pieza original y el acabado puede variar entre unidades.
- La compatibilidad no debe decidirse únicamente por el modelo de Transit.
- La variación dimensional puede obligar a reajustar alguna grapa.
- Sería recomendable que incorporase una identificación clara de cada ramal y una protección adicional contra la humedad.
- No incluye elementos para reparar pilotos, fusibles o daños en el resto del circuito.
Veredicto del experto
Considero que es una solución práctica para reparar el cableado trasero de una Ford Transit cuando las referencias y el conector coinciden. Frente a reparar cada terminal de forma individual, ofrece un montaje más limpio y reduce el riesgo de empalmes mal protegidos. Frente a un conjunto original, su principal compromiso está en el acabado y en la necesidad de comprobar cuidadosamente la compatibilidad.
Lo recomiendo para una reparación económica y razonable, especialmente en vehículos de trabajo donde el cableado del piloto ha sufrido humedad, vibraciones o manipulaciones anteriores. La clave está en no instalarlo a ciegas: hay que comparar conectores, revisar los terminales, proteger el recorrido y probar todas las funciones antes de devolver el vehículo a la circulación.
