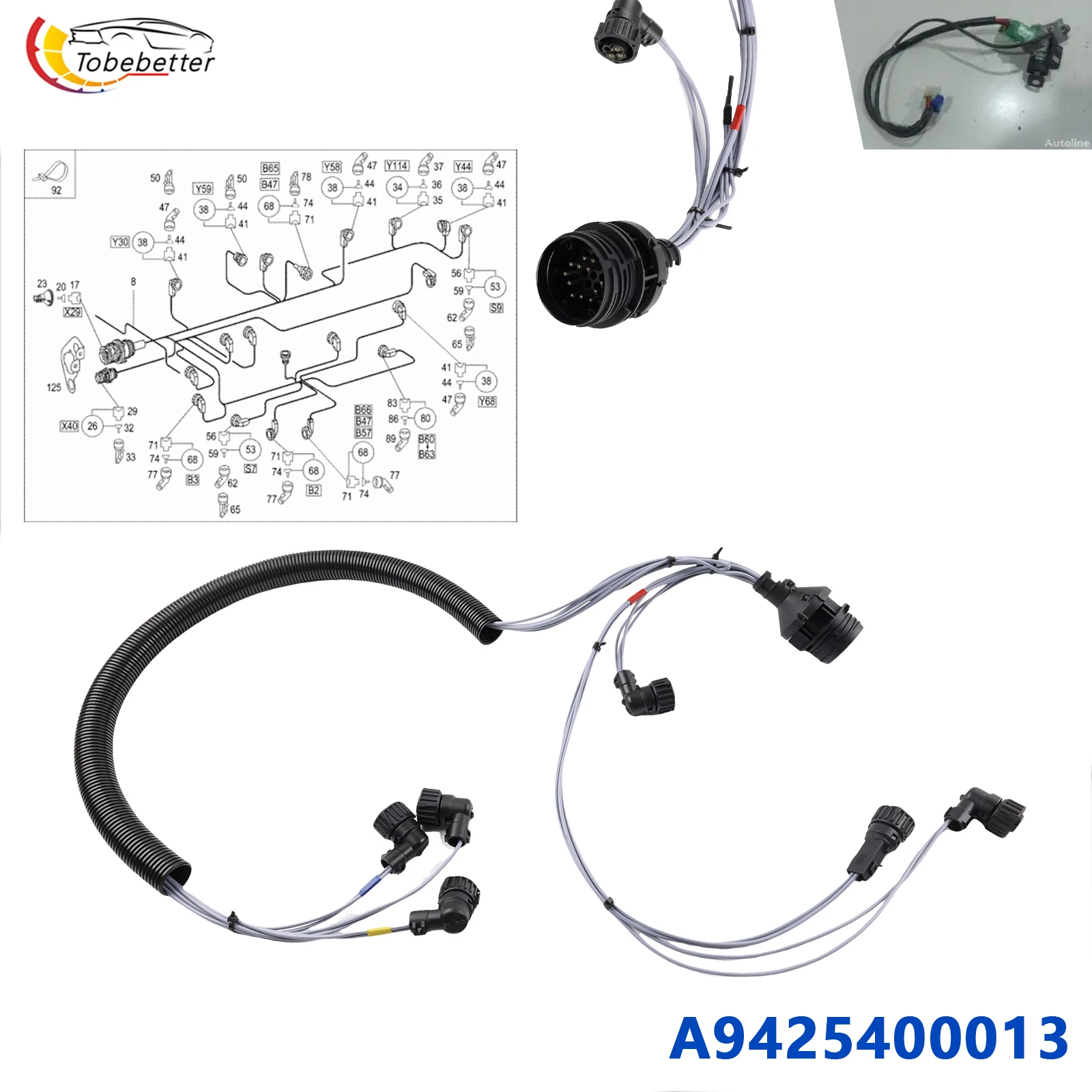

Arnés de cableado para módulo control carrocería Mercedes GLA H247

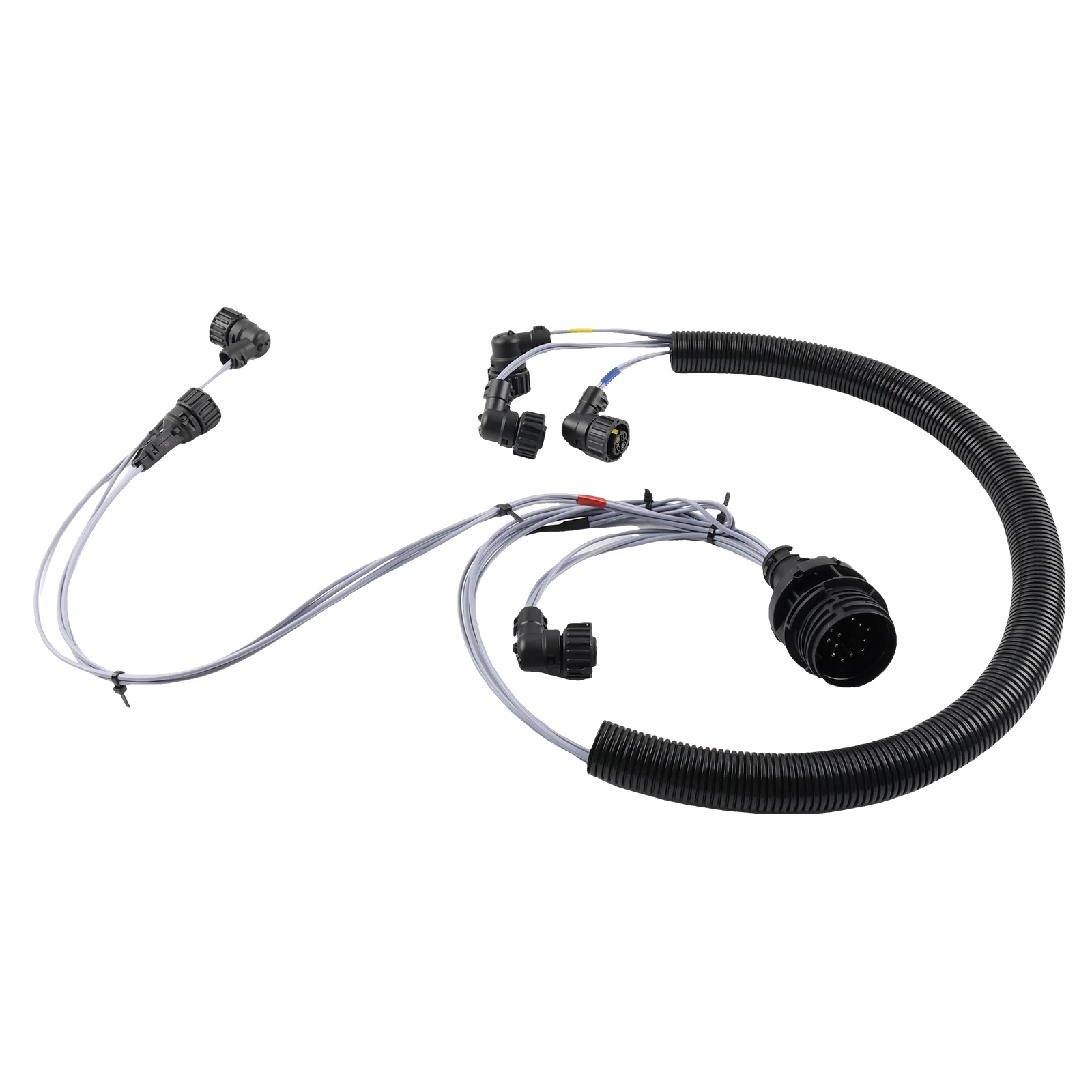

Análisis general del producto

He montado mazos de recambio para el módulo de control de carrocería en varios casos de fallos eléctricos intermitentes, y este tipo de pieza suele ser “la reparación definitiva” cuando el problema no está en el módulo, sino en el camino de la señal: un mazo que por rozaduras, humedad o fatiga en el tiempo acaba presentando falsos contactos. En un Mercedes GLA H247, donde la red de carrocería alimenta y comunica funciones de confort e iluminación, un mazo incorrecto o un conector fatigado termina traduciéndose en síntomas que van y vienen según vibración, temperatura o el movimiento de la zona del paso de cables.

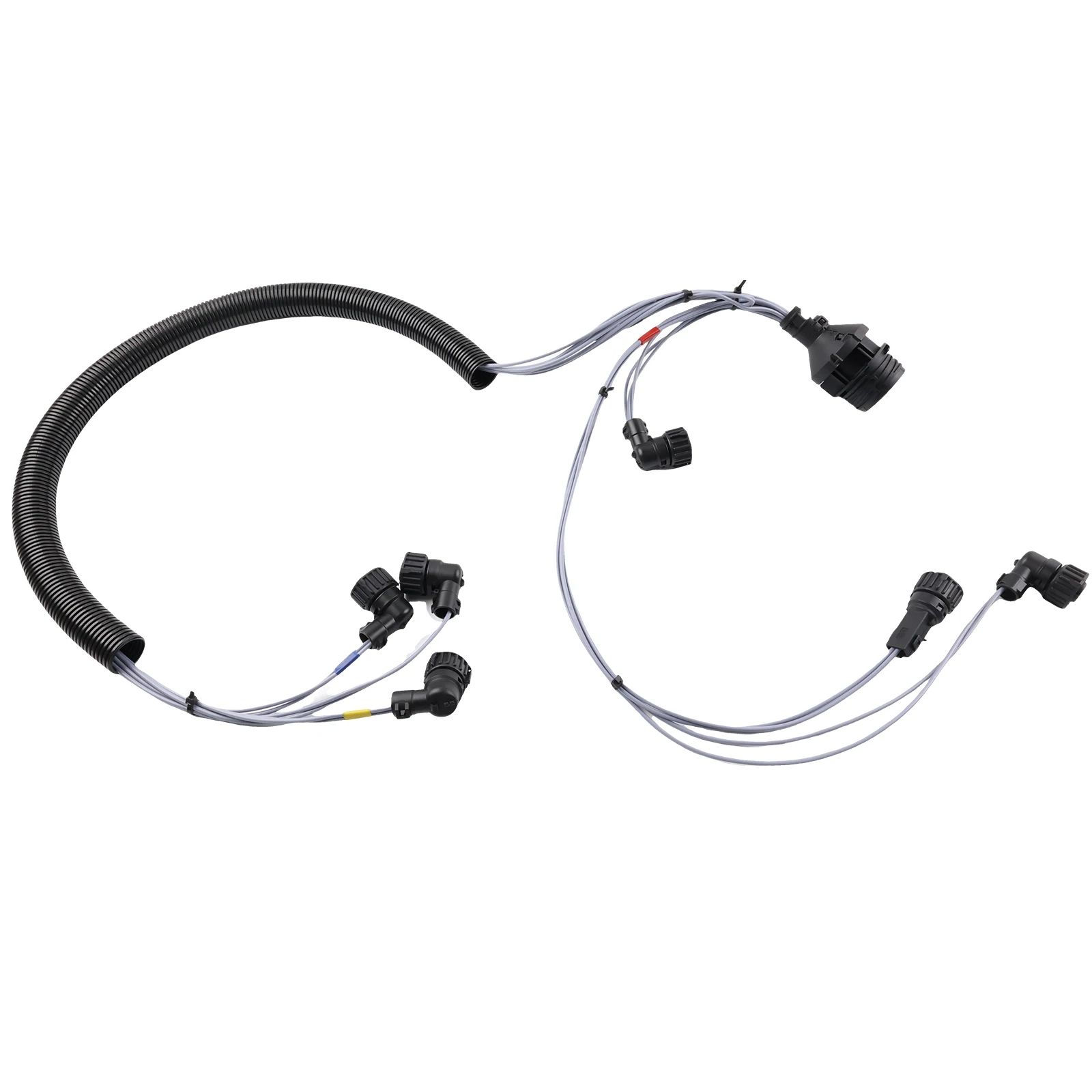

Este arnés de sustitución está orientado a recuperar la conexión física entre el módulo de control de carrocería y los componentes periféricos, manteniendo el recorrido y el sistema de conectores de forma equivalente al original. La clave, en estos trabajos, no es “solo cambiar cables”, sino asegurar que el mazo nuevo encaja, queda sujeto en los mismos puntos y los conectores cierran con su sujeción mecánica sin tensiones. Cuando se hace bien, el resultado es un coche que vuelve a “hablar” con normalidad con el escáner y deja de mostrar fallos erráticos en funciones de carrocería.

Calidad de fabricación y materiales

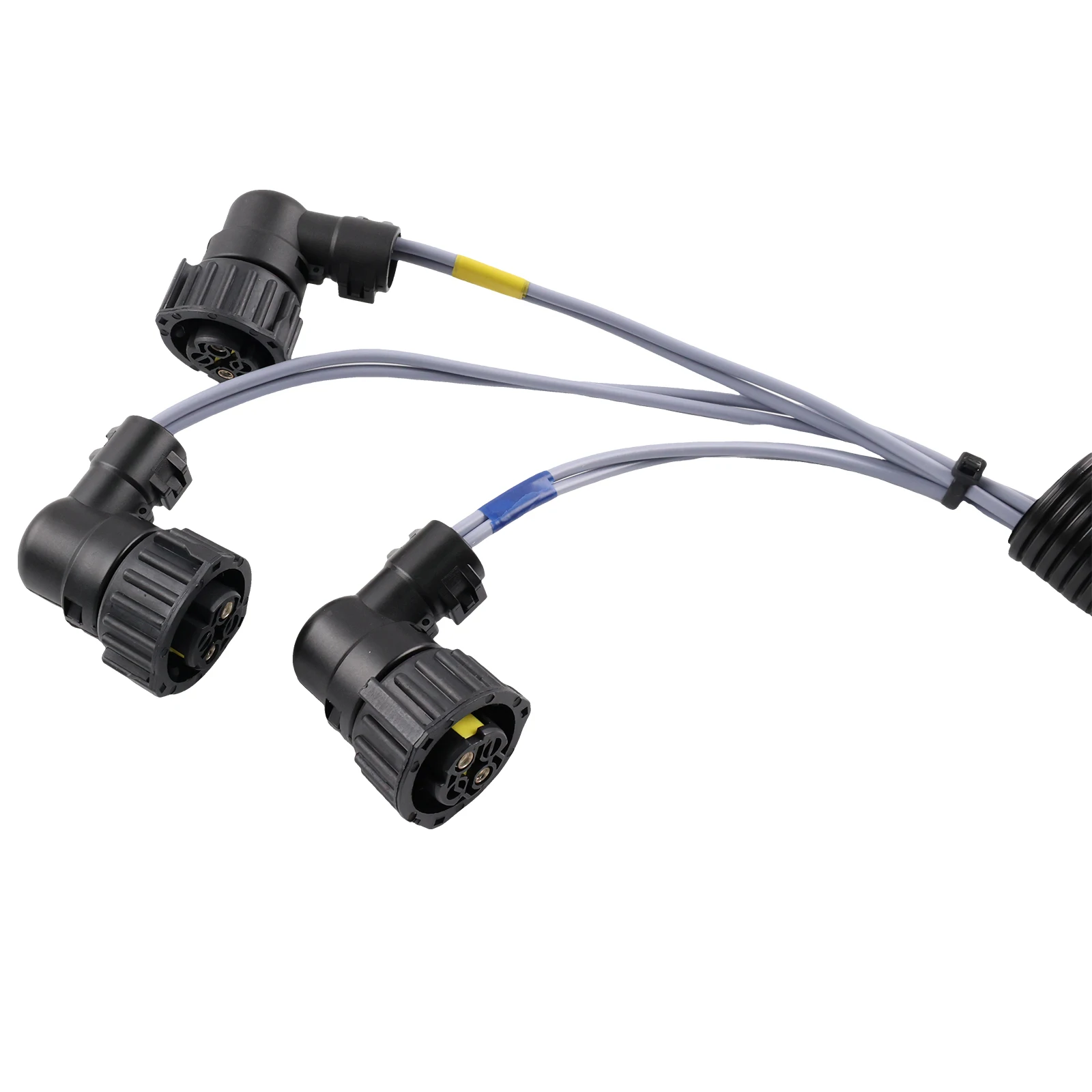

En este tipo de recambio, lo que yo valoro primero es la terminación de los conectores y el comportamiento mecánico de las uniones. He visto mazos de mercado que “parecen iguales” a simple vista pero luego fallan por dos motivos típicos: inserción insuficiente de terminales dentro del conector y ausencia de control de holguras, de modo que con el movimiento acaban haciendo mal contacto.

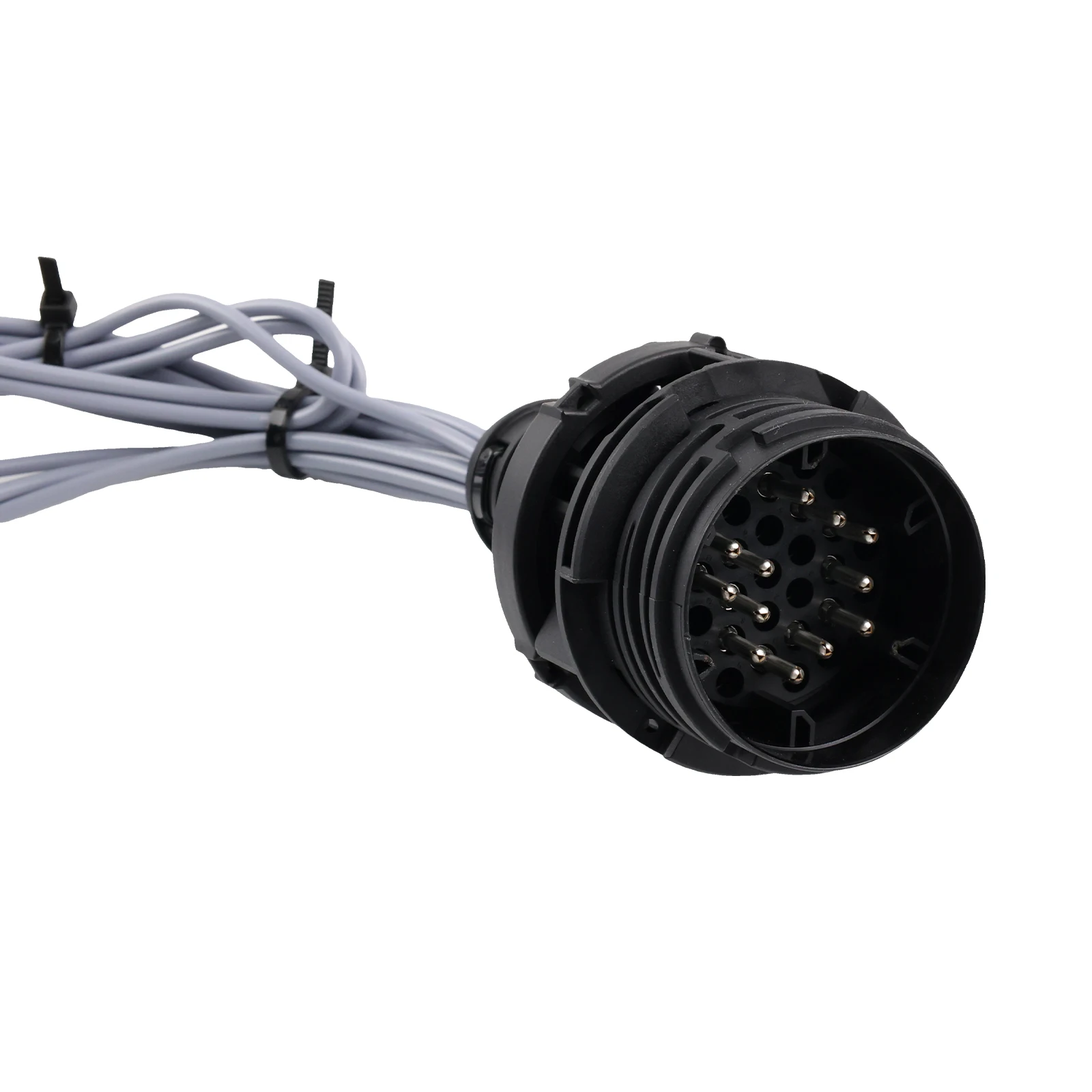

Aquí el enfoque es claramente de repuesto funcional equivalente para H247 diésel con las especificaciones indicadas (por ejemplo, la referencia exacta A9425400013). La presencia de un conector multivía grande (de 73 pines) es una pista de que el mazo está preparado para encajar en el interfaz del módulo sin inventar adaptaciones. En el taller, esa es la diferencia entre un “cable nuevo” y un “sustituto directo”: los pines deben corresponder, el diseño del conector debe cerrar con el mismo gesto de bloqueo y el mazo debe venir con protecciones y separación de ramales para evitar roce con aristas del chasis.

También observo que el mazo debe mantener el comportamiento térmico y de vibración durante el uso real: no basta con que funcione en banco el día de la instalación. Por eso, al manipularlo, reviso que la protección del cableado no esté dañada, que los puntos de sujeción mantengan el trayecto y que no queden zonas “tensionadas” al cerrar tapas o al reinstalar cubiertas.

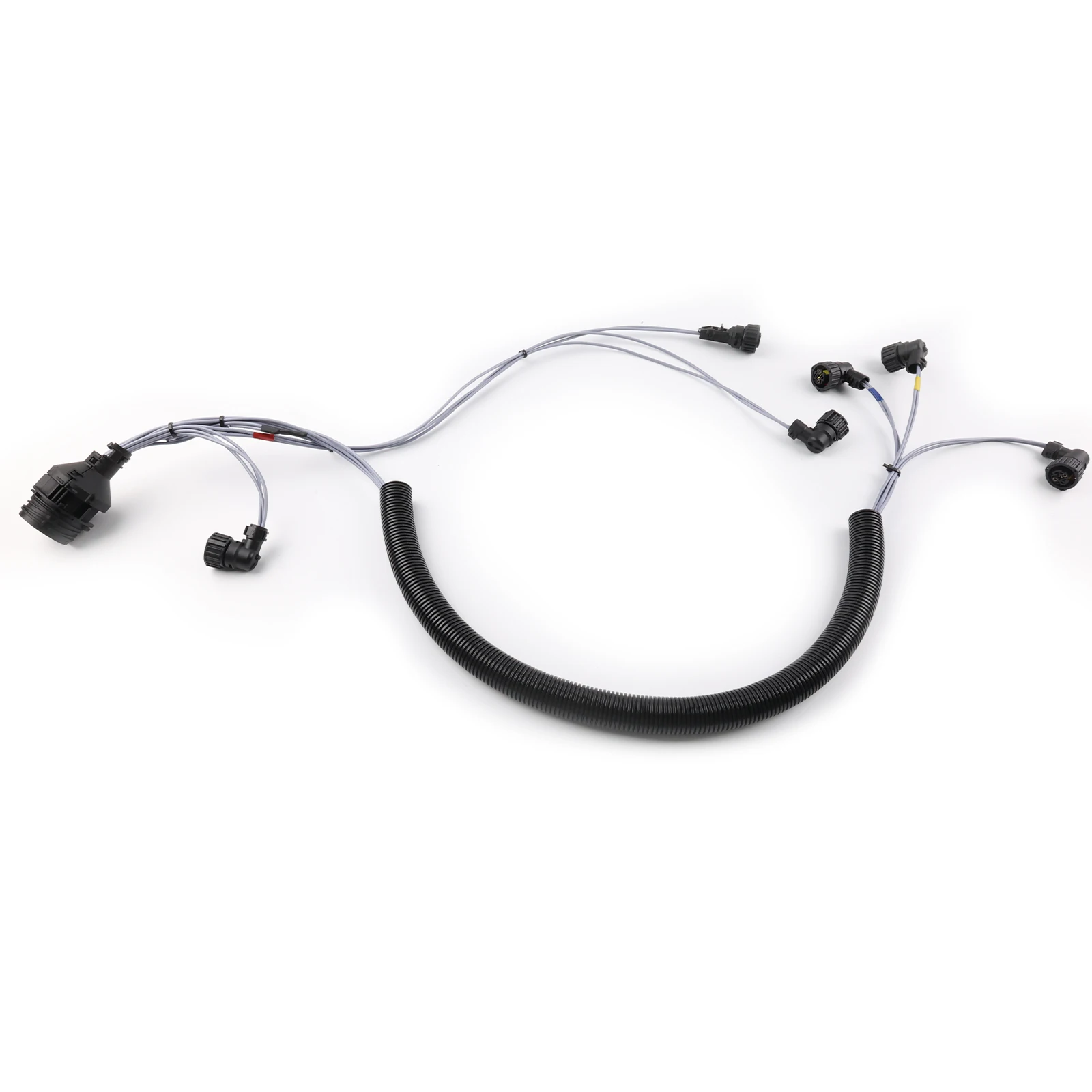

Montaje y compatibilidad

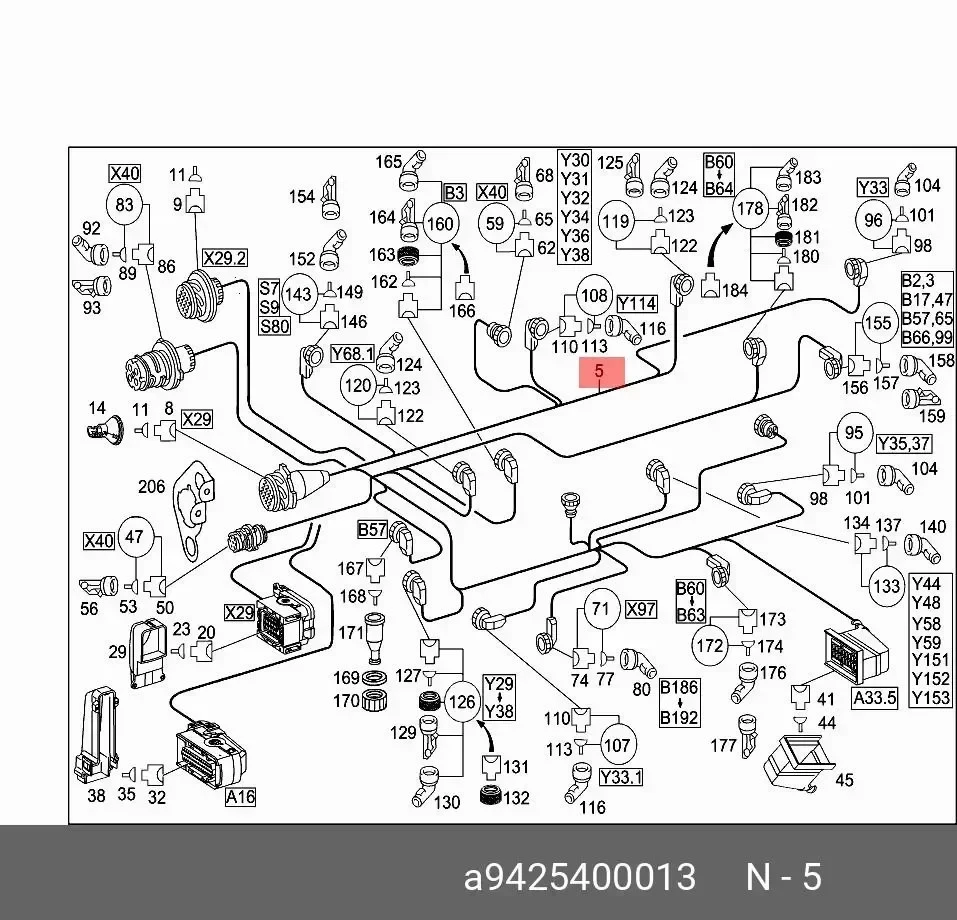

La compatibilidad es el punto más delicado. En este recambio, la pieza está enfocada a un GLA H247 diésel de 110 kW, tracción delantera, transmisión automática y volante a la izquierda, siempre verificando que la referencia A9425400013 coincide con la original de tu vehículo. Si se monta un mazo “cercano” pero no idéntico (por versión de motor, lado del volante o arquitectura), el coche puede presentar desde fallos de funciones concretas hasta una comunicación errática que te obliga a rehacer parte del trabajo.

En montaje, mi procedimiento práctico suele ser:

1. Desconectar batería (y esperar el tiempo recomendado por el fabricante para que descarguen buses).
2. Acceder al módulo y liberar el mazo viejo sin tirar de cables: aquí es donde más se dañan terminales y bornes.
3. Inspección de conectores: si hay corrosión o pines con marcas, lo correcto es limpiar y revisar mecánicamente antes de montar el nuevo.
4. Montaje del arnés nuevo siguiendo el mismo trayecto, sin forzar el conector multivía de 73 pines. Debe entrar uniforme y cerrar el seguro sin resistencia anormal.
5. Comprobación de holguras: al reinstalar plásticos y cubiertas, verifico que el mazo no quede tocando aristas. Un problema recurrente en el retorno de averías es el roce que aparece tras el montaje “bien hecho” en el banco, pero mal encajado con las tapas.

Sobre la posible inicialización con escáner: en la mayoría de instalaciones no hace falta una “reprogramación” como tal, pero si el módulo ha estado sin alimentación durante tiempo o con historial de errores, es razonable que el sistema requiera un proceso de puesta en marcha/lectura para dejar todo estabilizado. Yo lo gestiono con lectura de DTC antes y después, y me quedo con el coche en condiciones de prueba (arranques, maniobras y comprobación de funciones de confort e iluminación).

Rendimiento y resultado final

Cuando el fallo era realmente de mazo (y no de módulo o de alimentación), el cambio se nota rápido. En un par de casos típicos que he visto en taller con este tipo de averías:

• Un GLA H247 diésel con unos 80.000–120.000 km, con fallos intermitentes en luces y funciones de confort que aparecían tras trayectos con baches o lluvia fina. Tras sustituir el arnés por el de referencia correcta, el coche dejó de registrar pérdidas de comunicación y los fallos dejaron de “reaparecer” al rato.
• Otro caso con síntomas parecidos, donde el vehículo mostraba errores que se iban y volvían dependiendo de la posición del mazo en la zona de paso de cables. Una vez montado el arnés nuevo y asegurado el trayecto sin tensiones, el escáner ya no detectó interrupciones ni errores recurrentes.

El “rendimiento” aquí no es potencia; es fiabilidad eléctrica. El resultado correcto es que el módulo reciba señal estable, que los conectores no generen falsos contactos y que el coche no requiera reset/maniobras para que vuelva a funcionar “normal”.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Encaje directo: pensado para sustituir sin modificaciones cuando la referencia es la correcta para tu versión.
• Conectividad equivalente: el uso de un conector multivía grande (73 pines) facilita el restablecimiento de la interfaz con el módulo.
• Enfoque a fallos reales de carrocería: cuando el mazo original está dañado por rozadura o corrosión, sustituirlo suele ser más efectivo que “parchar” secciones sueltas.

Aspectos mejorables

• Verificación previa imprescindible: si no coincide diésel/arquitectura/volante o la referencia A9425400013 no es la correcta, el montaje puede no resolver el problema.
• Gestión postmontaje con escáner: aunque no siempre sea obligatorio, en vehículos con historial de errores yo recomiendo una validación completa para descartar que queden códigos por eventos anteriores.
• Cuidado con el guiado: el mazo funciona, pero la instalación es tan buena como el recorrido final. Si el mazo nuevo queda rozando por una tapa mal colocada, el fallo puede volver.

Veredicto del experto

Para un Mercedes GLA H247 diésel con las especificaciones indicadas, este arnés de recambio de la referencia A9425400013 es una opción técnicamente sólida cuando el síntoma apunta al mazo (fallos intermitentes en iluminación y funciones de confort, comunicación errática del módulo por daño en el cableado). Su valor real está en que permite volver al escenario de conectividad estable con un montaje equivalente y sin inventos. Donde más se gana es en trabajos “de lógica”: diagnosticar bien que el problema está en el cableado y montar el mazo correcto, con guiado sin tensiones y verificación final con escáner. Si cumples eso, el resultado suele quedar limpio y duradero frente a alternativas de reparación parcial que, aunque puedan salir bien al principio, a menudo dejan el origen del problema vivo.
