Análisis de Experto
Experto verificado
Análisis general del producto
He trabajado con este tipo de arnés en conversiones de motores LS con acelerador por cable y, bien elegido, simplifica bastante la instalación frente a reutilizar un cableado original deteriorado, cortado o mezclado con circuitos de otro vehículo. Este modelo está planteado para motores LS1 y LS6 con configuraciones de 4.8, 5.3 y 6.0 litros, siempre que el conjunto de motor, PCM, sensores y transmisión sea compatible.
La principal ventaja es que reúne en un solo conjunto las líneas de alimentación, masas, inyección, encendido, sensores, ventiladores, bomba de combustible, diagnóstico OBD2 y señales auxiliares como tacómetro, velocímetro y luz de avería. En una conversión sobre un vehículo clásico, esto reduce el número de empalmes y permite separar con más claridad la instalación de gestión del motor del cableado original de carrocería.
No es un arnés universal para cualquier LS. Está concebido para acelerador mecánico y no sirve para sistemas drive-by-wire. Tampoco está preparado para gestionar una transmisión electrónica como una 4L60E, por lo que conviene confirmar la combinación exacta antes de desmontar nada.
Calidad de fabricación y materiales
El uso de conductor de cobre y aislamiento plástico ofrece una base adecuada para una instalación permanente en vano motor, siempre que el tendido quede protegido de temperatura, aceite y rozamientos. En este tipo de producto, más que el grosor visible del aislamiento, lo importante es la correcta identificación de cada ramal, la calidad del engarce de los terminales y que los conectores queden firmemente retenidos.
Durante el montaje, he prestado especial atención a las zonas cercanas al colector de escape, al motor de arranque y a la correa auxiliar. El arnés puede funcionar correctamente, pero no debe quedar apoyado directamente sobre superficies calientes ni tensado entre el motor y la carrocería. Unas bridas adecuadas, funda térmica y pasamuros en los pasos por chapa marcan una diferencia importante en la fiabilidad a largo plazo.

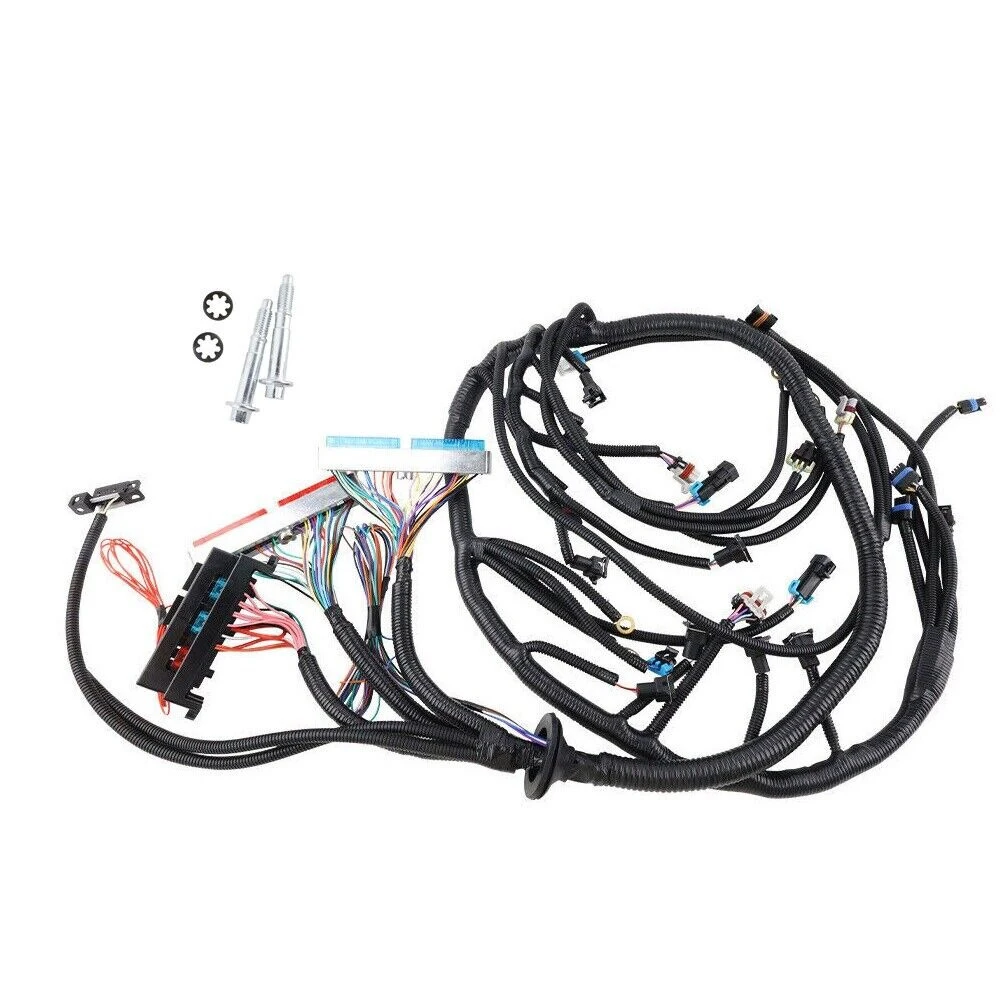

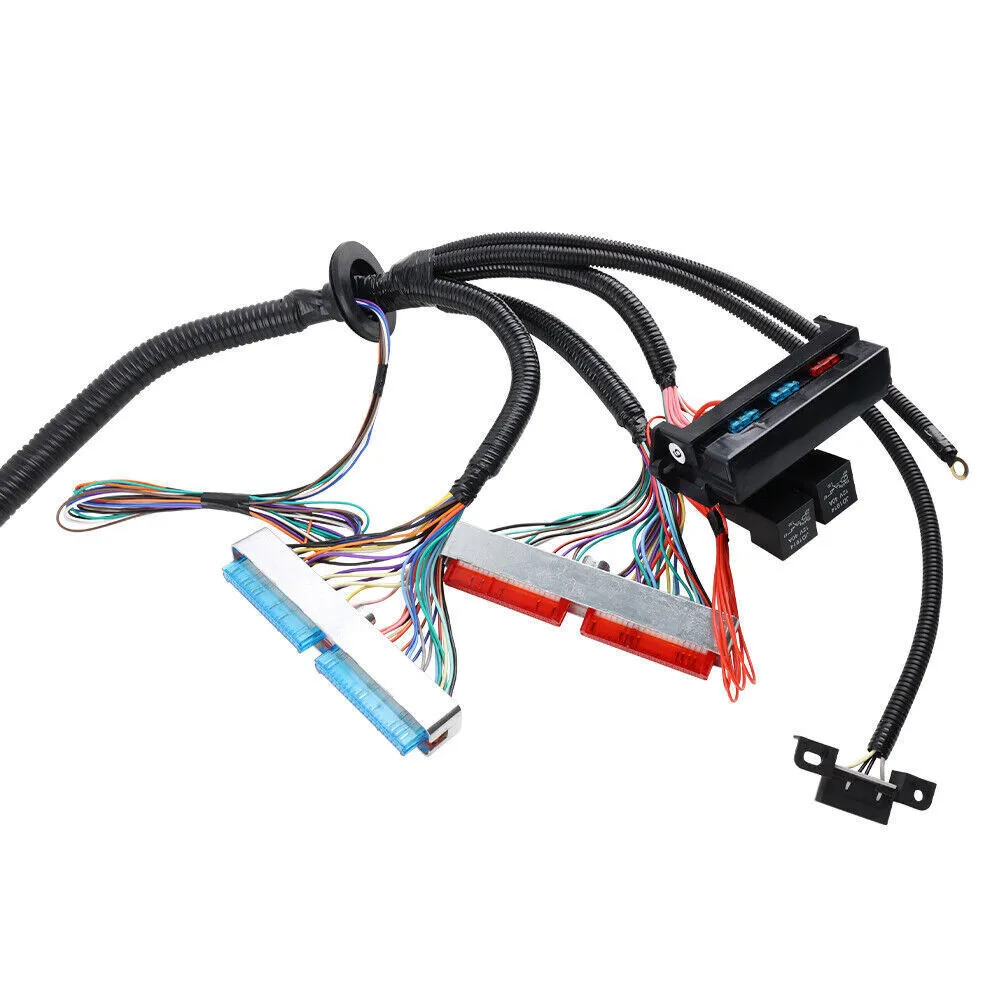

El sello de ojal deslizante para situar el PCM bajo el salpicadero resulta práctico en conversiones, porque evita llevar toda la unidad electrónica al vano motor. Los tornillos y arandelas incluidos son suficientes para fijar el conjunto, aunque en algunos vehículos he preferido añadir una pletina independiente para evitar vibraciones y facilitar el acceso al diagnóstico.
Montaje y compatibilidad

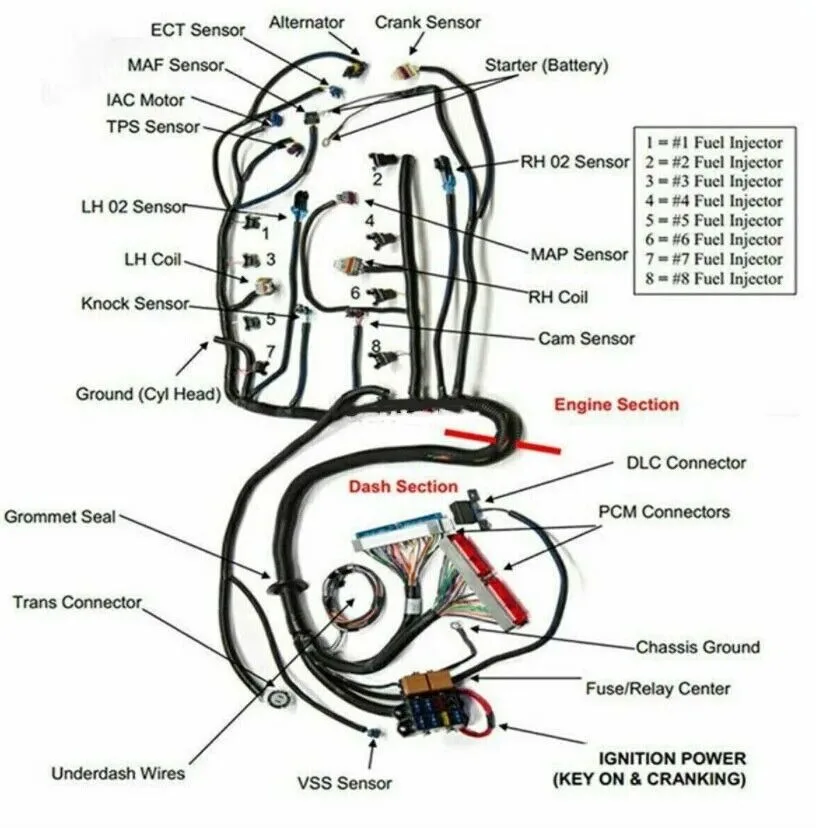

La instalación es razonablemente directa cuando el motor conserva sus sensores y conectores originales. Antes de conectar la batería, recomiendo identificar físicamente los enchufes de MAF, MAP, temperatura del refrigerante, cigüeñal, árbol de levas, detonación, inyectores, bobinas y sondas de oxígeno. No conviene fiarse únicamente de la longitud del ramal: algunos conectores pueden parecer similares y una conexión incorrecta puede provocar fallos de arranque o códigos de avería.
En una conversión sobre un Corvette C5 con motor LS de acelerador por cable, el punto crítico fue ordenar correctamente el paso del arnés entre el vano motor y el habitáculo. Con el PCM bajo el salpicadero, el acceso al conector OBD2 y a la luz de avería quedó bastante limpio. En un proyecto basado en una camioneta GM de los primeros años dos mil, fue necesario dedicar más tiempo a adaptar la alimentación principal, las masas y las señales de cuadro para que el tacómetro y el velocímetro trabajasen de forma coherente.
La compatibilidad con T56 y cajas automáticas no electrónicas como TH350, TH400, Powerglide, 700R4 y 200-4R permite emplearlo en muchas conversiones tradicionales. Sin embargo, no sustituye el cableado específico de la caja ni convierte una transmisión mecánica en electrónica. También hay que considerar que el PCM requiere retirar el sistema VATS para evitar que bloquee el arranque.
Rendimiento y resultado final
Una vez correctamente conectado y con el PCM configurado, el arnés cumple bien su función: proporciona una instalación ordenada para sensores, inyección, encendido, control de ventiladores y bomba de combustible. En una prueba de uso prolongado de aproximadamente 8.000 kilómetros en un vehículo de conversión con motor 5.3, el resultado esperado de este tipo de montaje es una gestión estable y un diagnóstico mucho más sencillo mediante OBD2 que con una instalación artesanal llena de empalmes.
En condiciones de uso urbano, las temperaturas del vano motor y los ciclos frecuentes de arranque exigen especial cuidado con las masas y con el relé de la bomba. En carretera y con el motor sometido a carga, he comprobado que una buena sujeción evita que las vibraciones transmitan esfuerzos a los conectores de inyectores, bobinas y sensores de posición.
El rendimiento final depende tanto del arnés como del estado del PCM, la calibración, los sensores y la alimentación del vehículo. No solucionará por sí solo problemas de mezcla, inmovilizador, masas deficientes o una programación incorrecta.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Integra en un solo conjunto los principales circuitos de gestión del motor.
- Facilita las conversiones con acelerador por cable.
- Permite ubicar el PCM bajo el salpicadero.
- Incluye conexión OBD2 y ramales para ventiladores y bomba de combustible.
- Es compatible con varias transmisiones automáticas no electrónicas.
- Reduce la necesidad de reutilizar cableado original envejecido.
Aspectos mejorables:
- No incluye instrucciones detalladas de instalación.
- Exige comprobar cuidadosamente motor, transmisión, conectores y PCM.
- No es compatible con acelerador electrónico ni con transmisiones electrónicas.
- El instalador debe resolver por su cuenta algunos detalles de integración con el cuadro.
- La protección térmica y la fijación definitiva requieren trabajo adicional.
Veredicto del experto
Considero que es una solución práctica para una conversión LS con acelerador por cable cuando la configuración coincide con sus aplicaciones. Frente a fabricar un arnés desde cero, ahorra muchas horas y reduce errores de cableado, aunque no elimina la necesidad de conocer la instalación eléctrica del vehículo.
Lo recomiendo para proyectos con T56 o transmisión automática no electrónica, siempre verificando previamente el PCM, los conectores y el tipo de alternador y MAF. No lo elegiría para una 4L60E, un acelerador electrónico o una instalación que requiera conservar todas las funciones electrónicas originales del vehículo. El montaje debe hacerse con paciencia, buenas masas, protección térmica y una comprobación de continuidad antes del primer arranque.
