Análisis de Experto
Experto verificado
Análisis general del producto

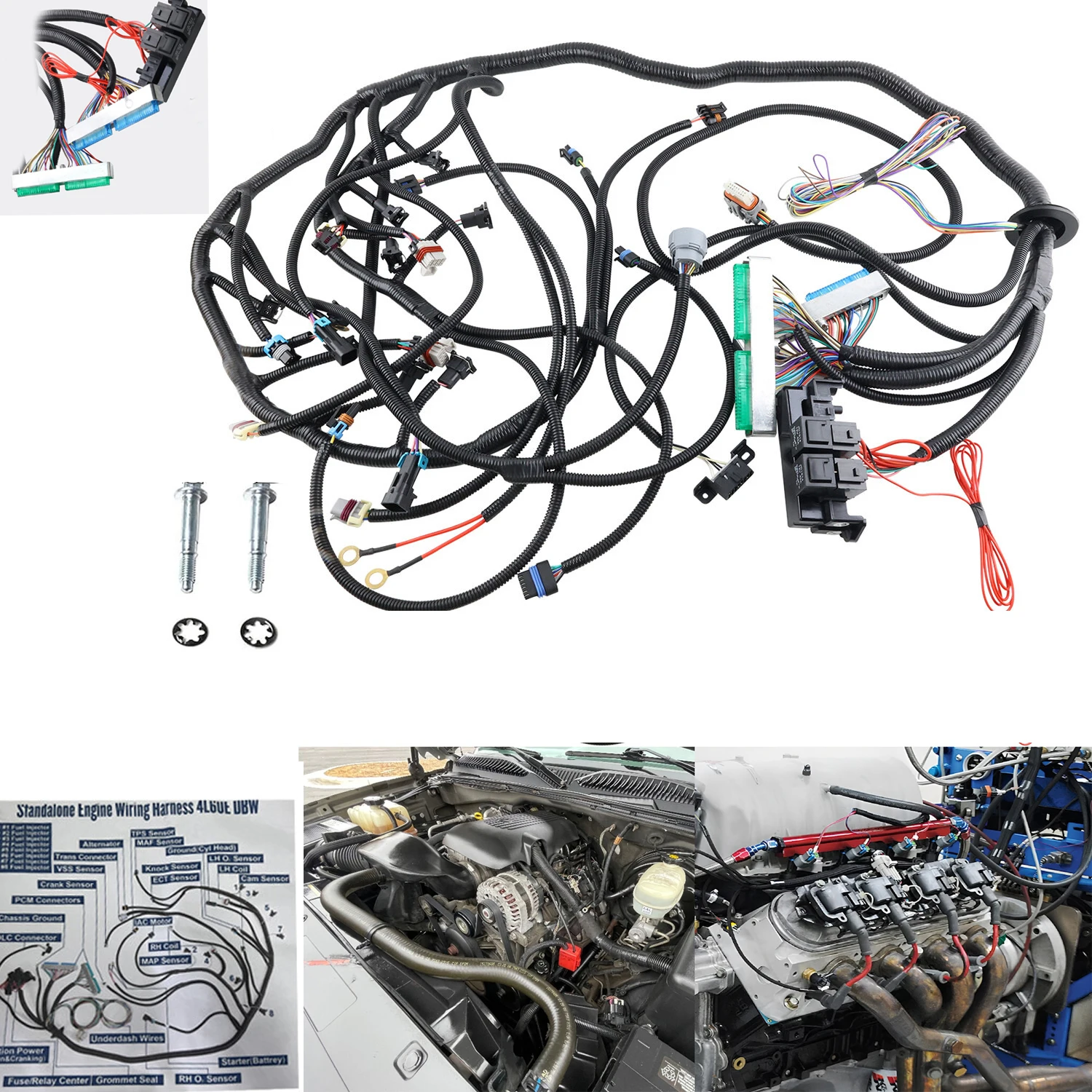

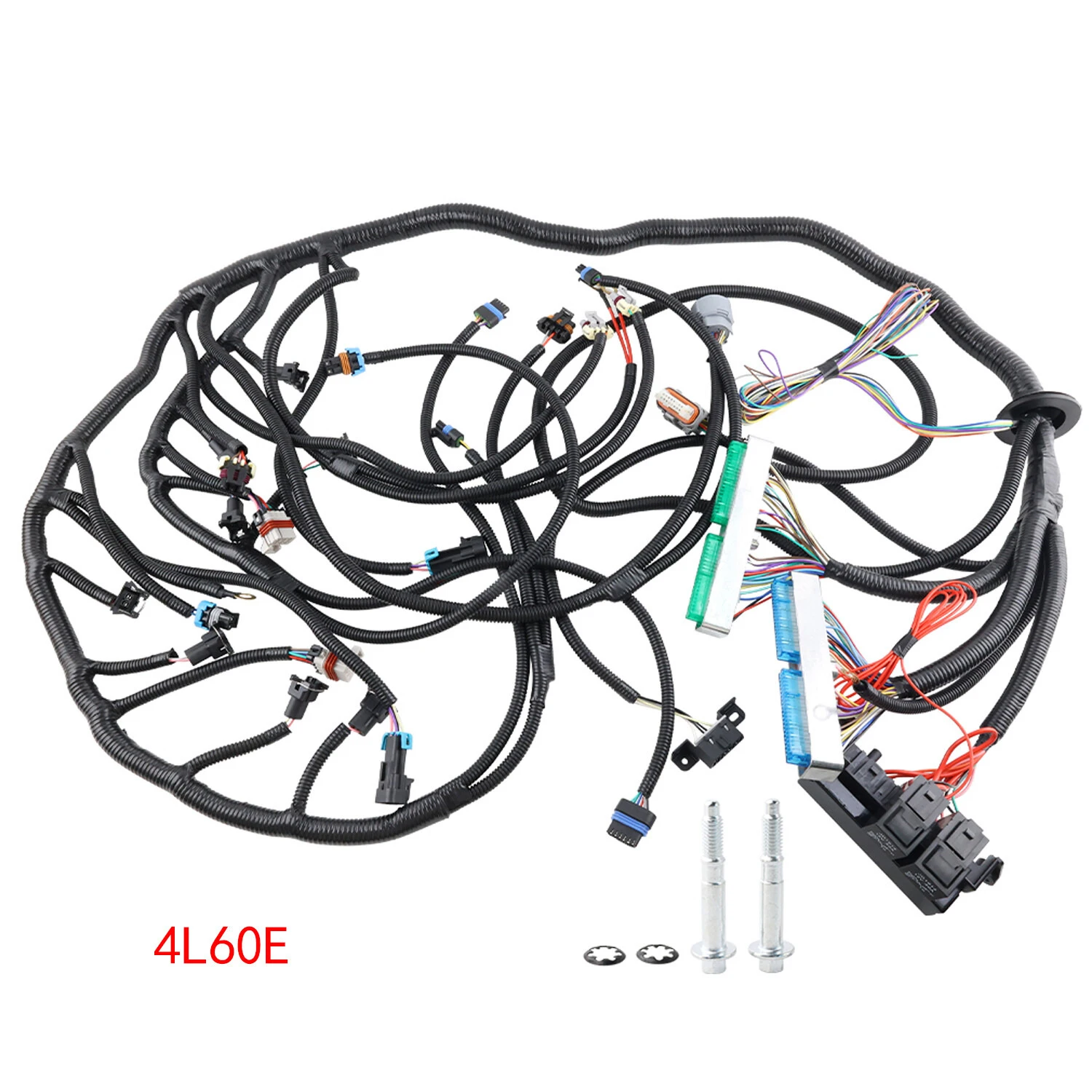

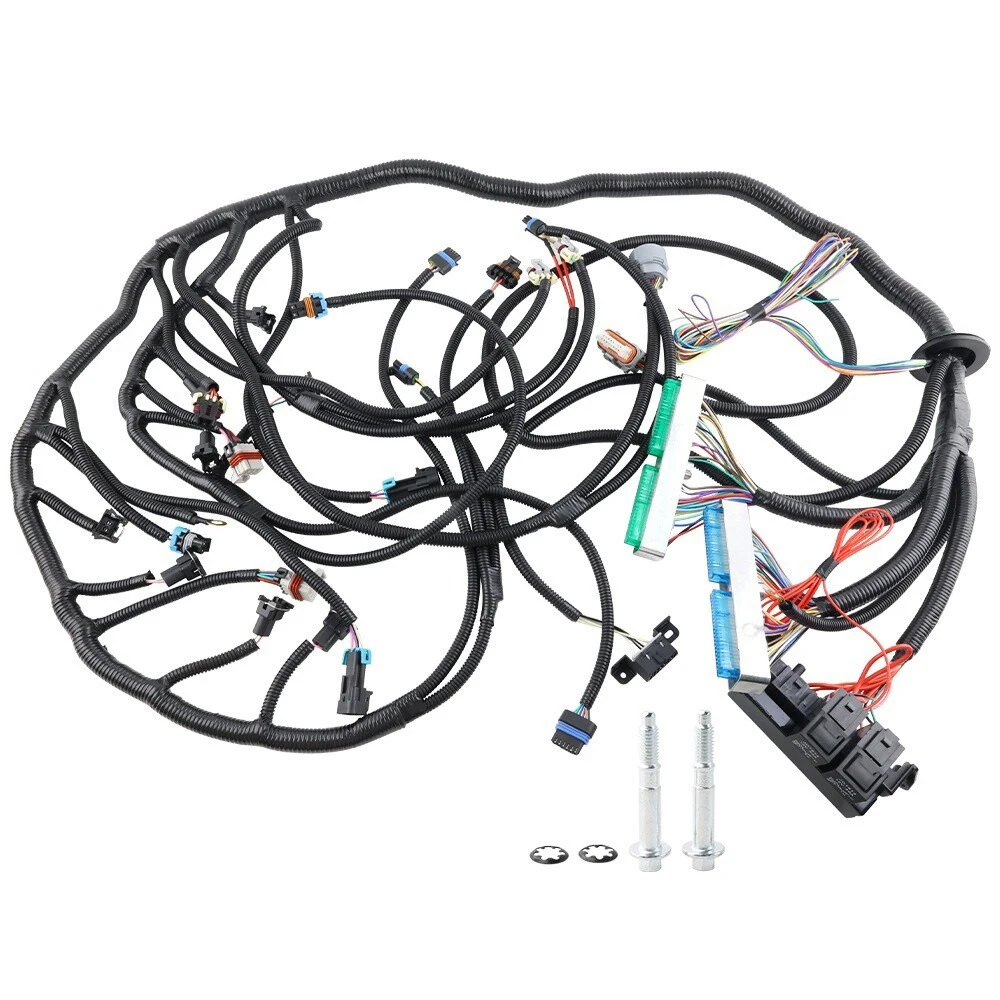

El arnés independiente DBW para motores LS Gen III es una solución práctica para conversiones en las que se quiere separar la instalación del motor de la electrónica original del vehículo. Su principal ventaja es que concentra las conexiones necesarias para la gestión del motor, el acelerador electrónico y la transmisión automática 4L60E en un conjunto más ordenado que un cableado completo procedente de un vehículo donante.
Lo he utilizado como base en proyectos de adaptación de motores LS1 en vehículos que originalmente montaban otra mecánica, especialmente cuando se buscaba simplificar el vano motor y evitar conservar ramales destinados a sistemas que ya no estaban presentes. En este tipo de transformaciones, el resultado depende tanto del arnés como de la correcta elección de la centralita, el pedal, el módulo TAC, los sensores y la calibración del PCM.
No es un sistema universal para cualquier motor LS. Está orientado a configuraciones Gen III de los años 1997 a 2004 con acelerador electrónico DBW, gestión mediante PCM GM 12200411 y transmisión automática compatible.
Calidad de fabricación y materiales

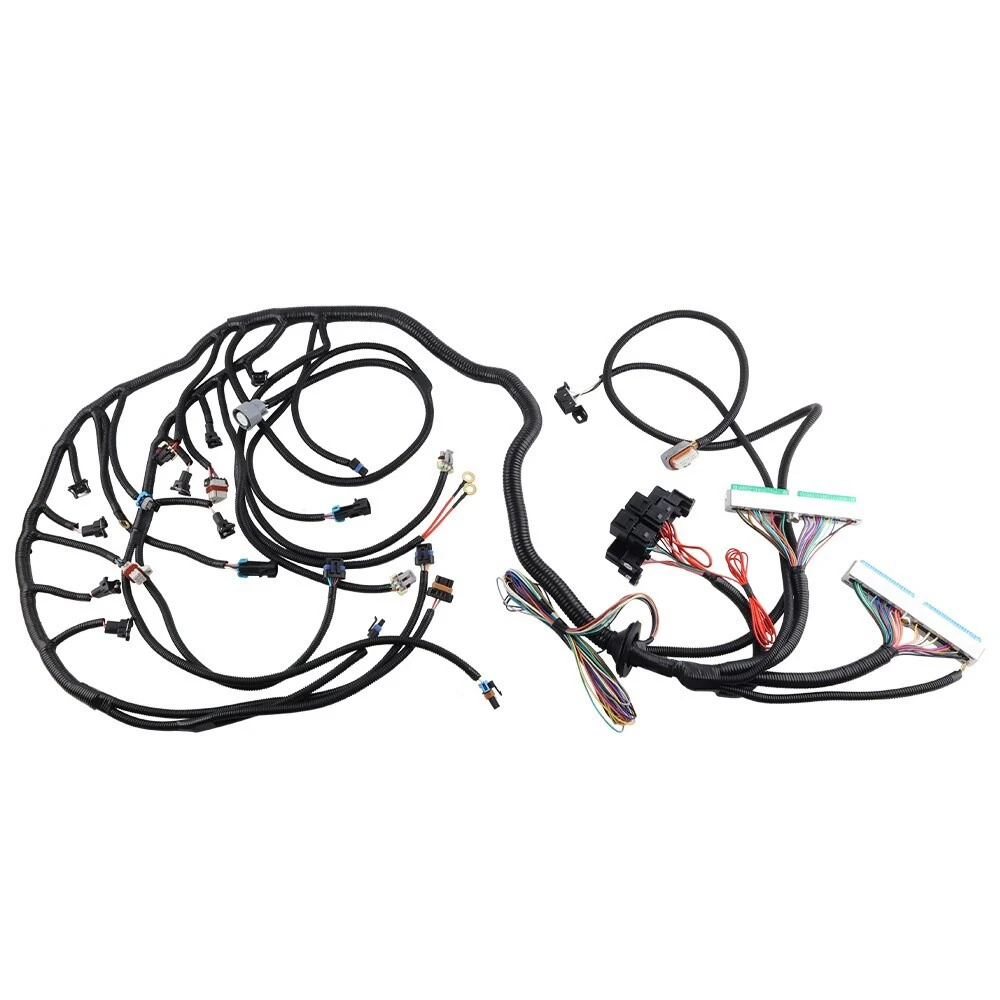

El acabado exterior negro permite integrar el cableado con discreción en el vano motor. La presentación es similar a la de otros arneses de sustitución destinados a conversiones LS: los ramales ya están distribuidos hacia los principales puntos de conexión y se evita tener que reconstruir desde cero un cableado original cortado o deteriorado.

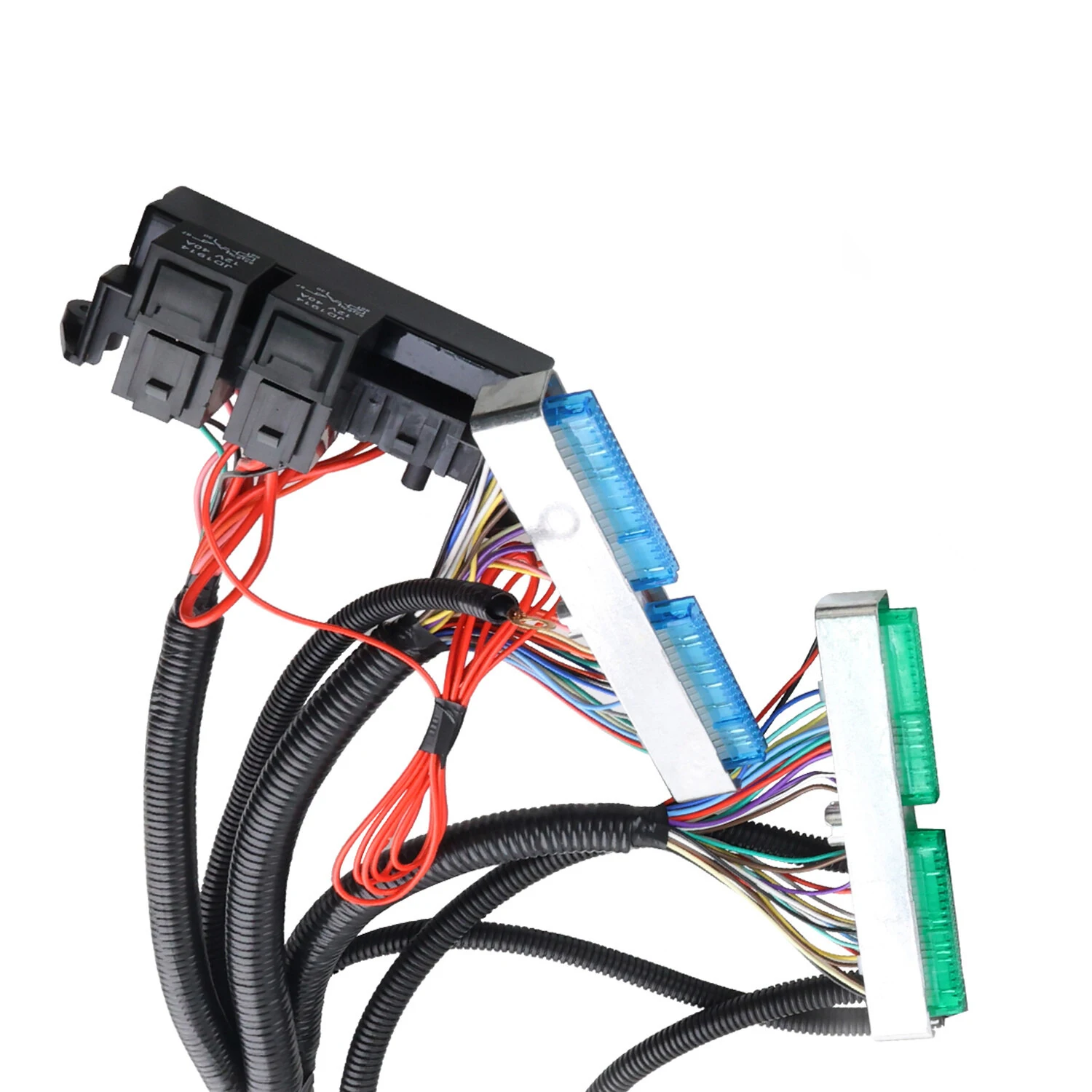

En una instalación de este tipo, valoro especialmente que los conectores queden correctamente guiados y que exista suficiente longitud para separar el PCM del bloque motor. También es importante que los cables no queden apoyados sobre colectores, tubos de escape, poleas o zonas sometidas a vibraciones continuas. Aunque el aspecto general del conjunto es correcto, conviene proteger los tramos expuestos con funda térmica adicional cuando el vehículo utilice colectores de alto rendimiento o una configuración con poco espacio.

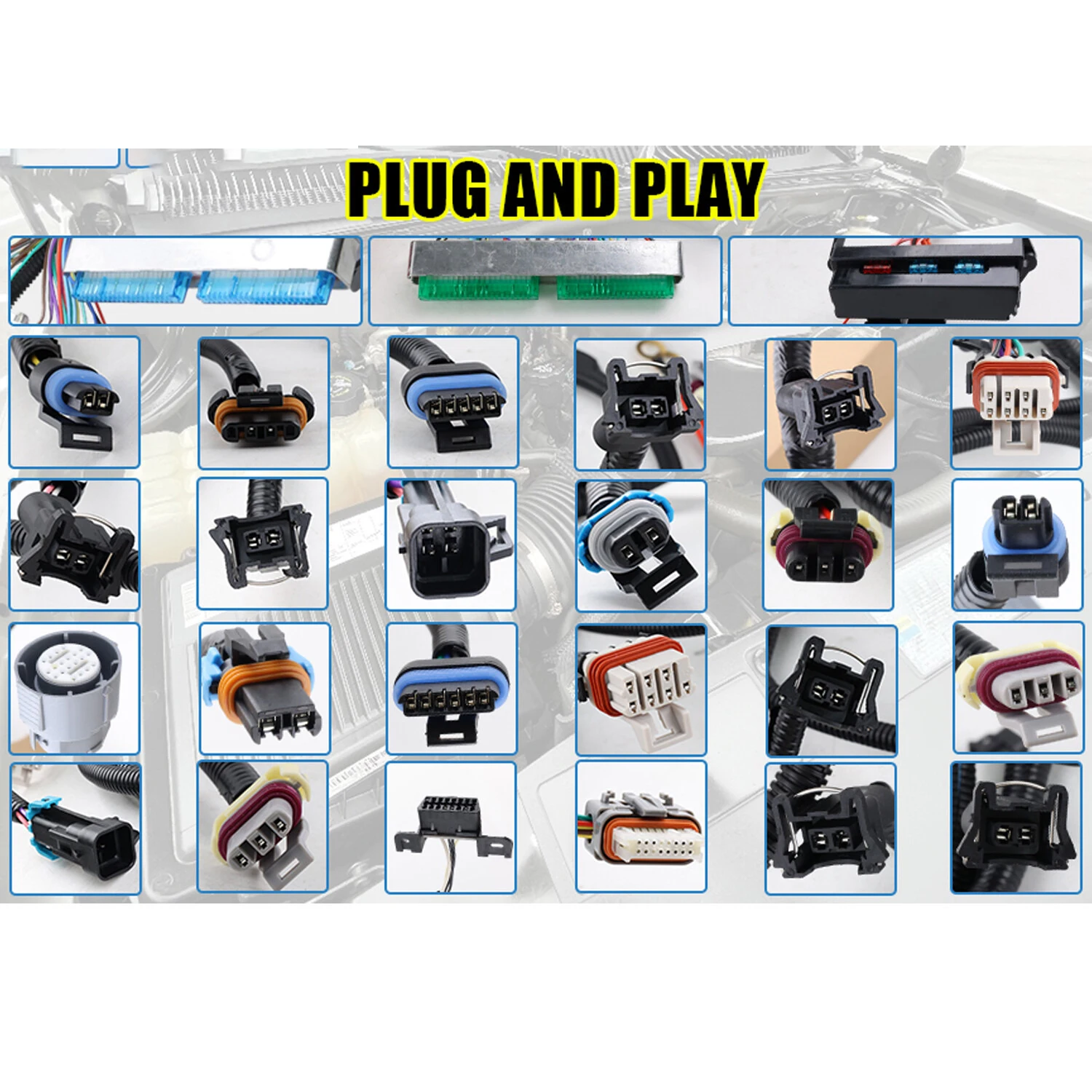

Las tolerancias de los conectores deben comprobarse antes del montaje definitivo. Un conector que entre forzado, quede flojo o no cierre completamente puede provocar fallos intermitentes difíciles de diagnosticar. Antes de aplicar tensión, reviso siempre continuidad, alimentación, masas y ausencia de cortocircuitos entre los circuitos principales.
Montaje y compatibilidad

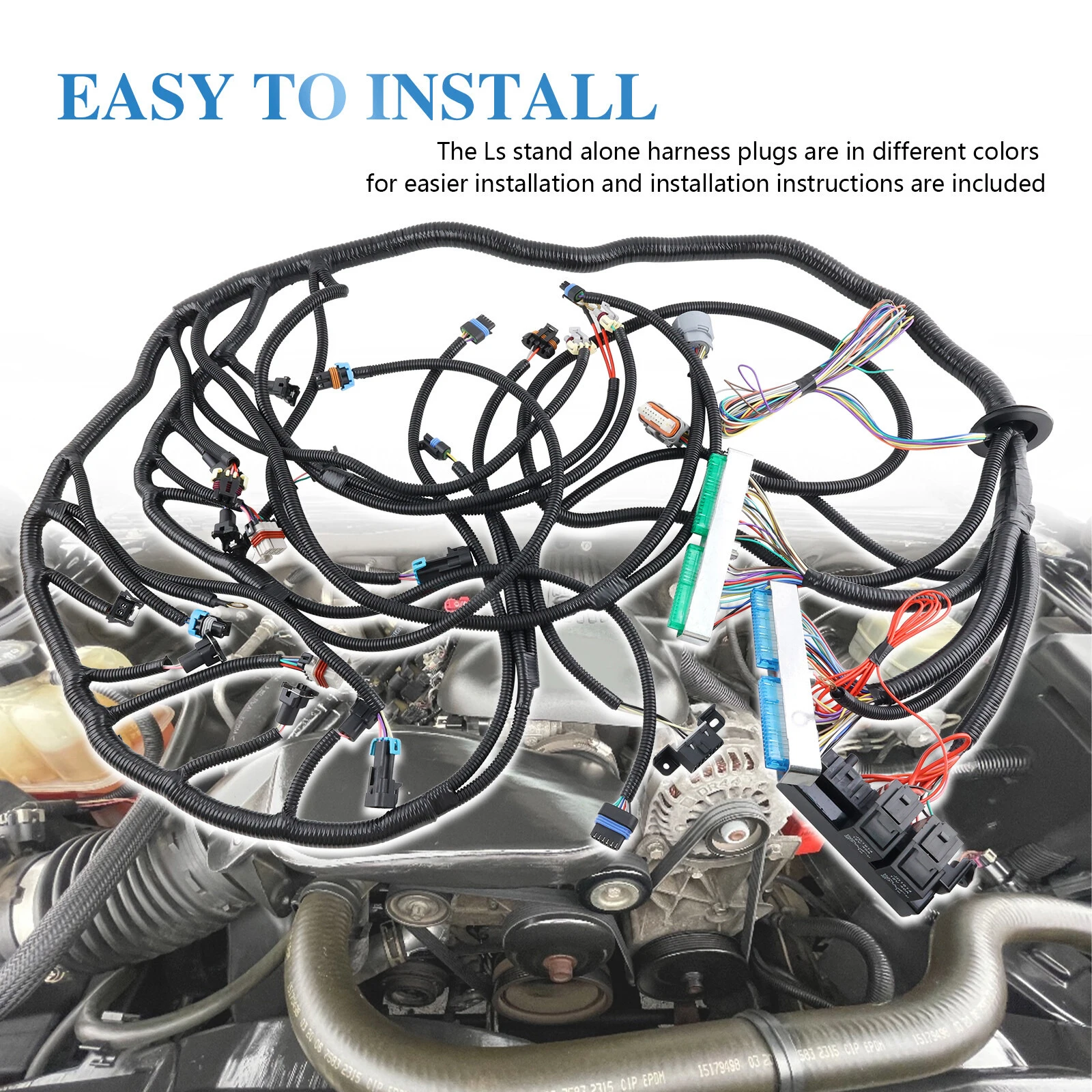

El montaje resulta más sencillo que adaptar un arnés original de desguace, porque no es necesario eliminar ramales destinados a elementos ajenos a la conversión. Aun así, no es una instalación de conectar y arrancar sin comprobaciones previas.

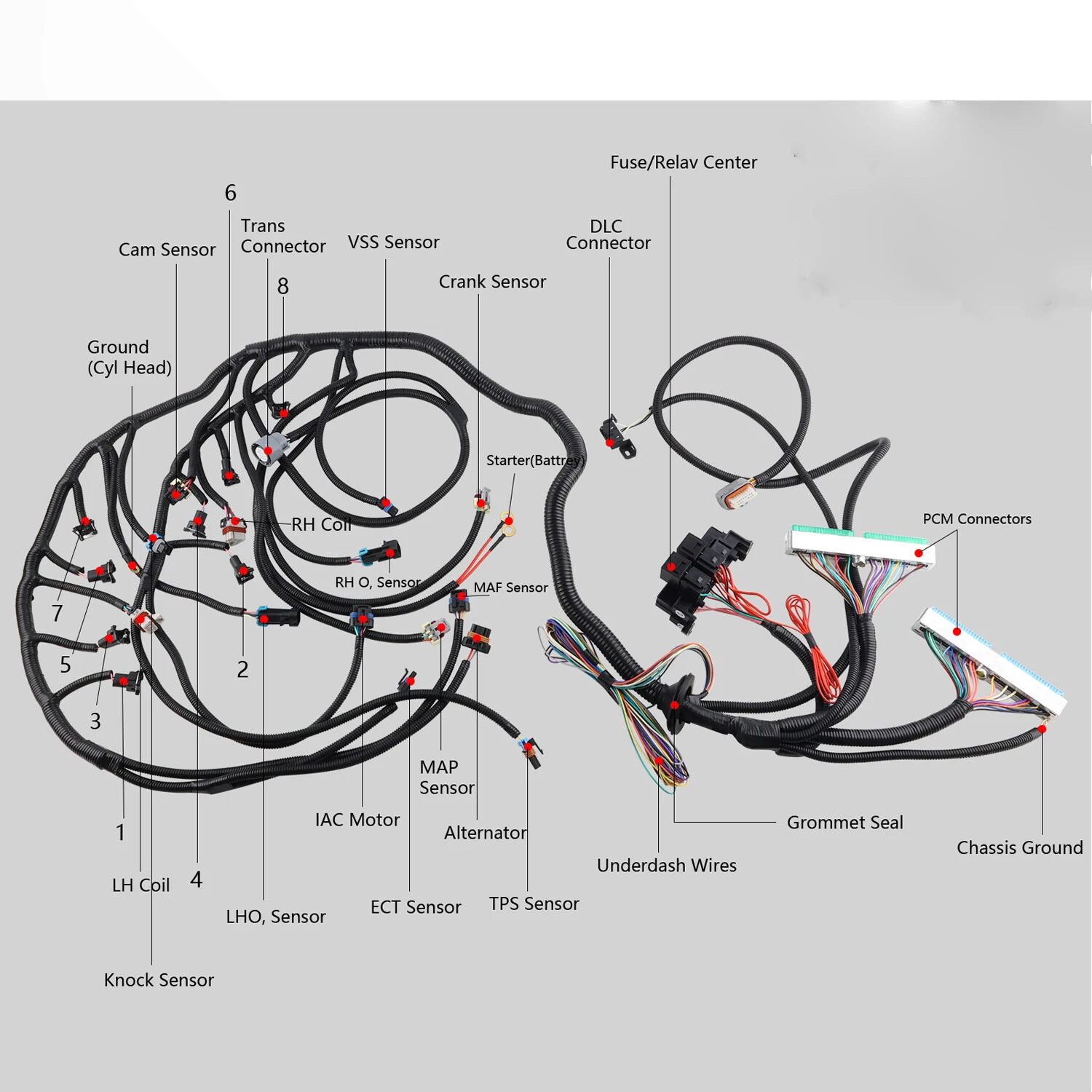

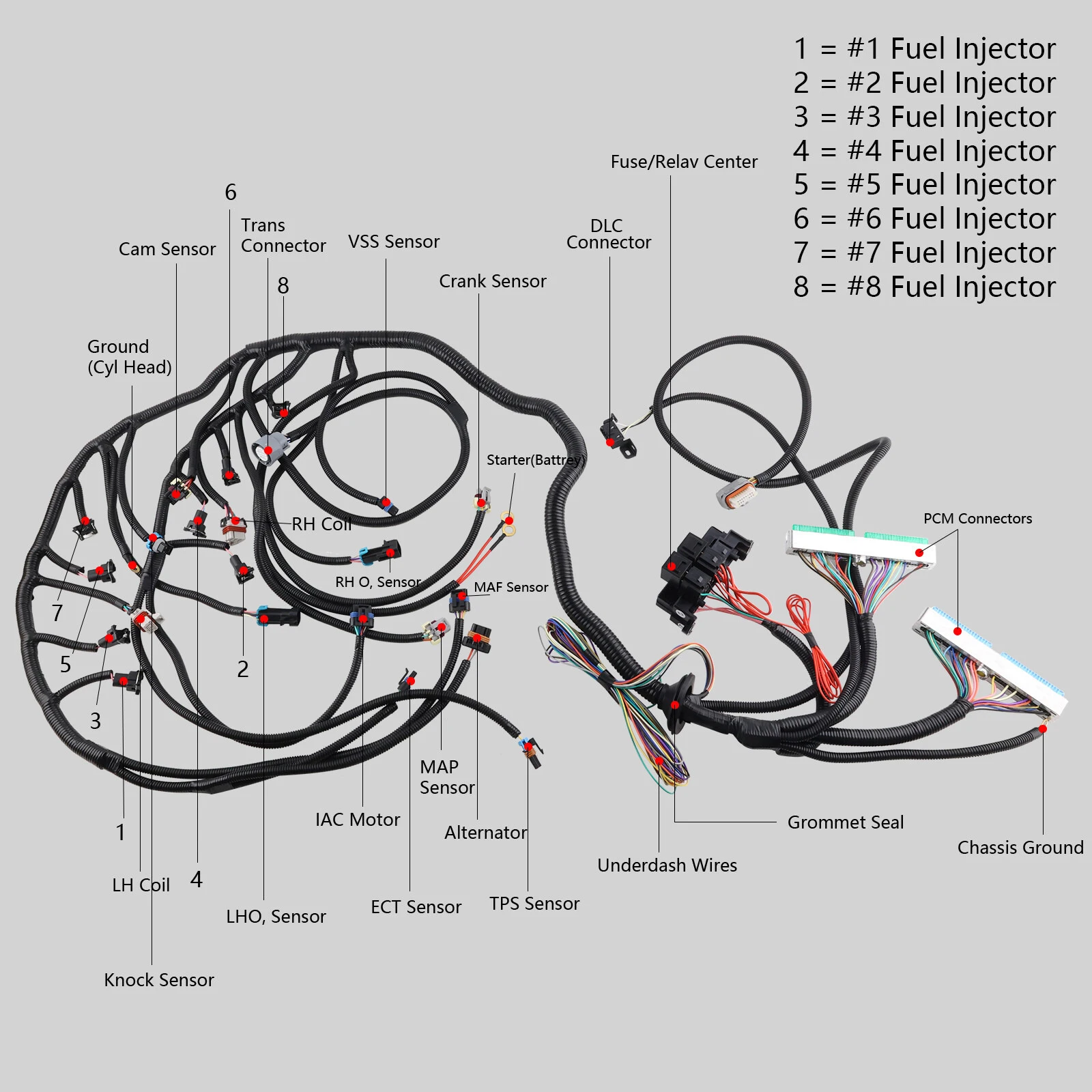

La compatibilidad debe verificarse con estos elementos:
- PCM GM 12200411, conocido habitualmente como 0411.
- Pedal del acelerador GM 12565643.
- Módulo TAC GM 12578953.
- Caudalímetro MAF de cinco pines.
- Inyectores con conectores EV1.
- Sensor de posición del árbol de levas de montaje trasero.
- Sensor MAP con formato LS1.
- Transmisiones 4L60E, 4L70E o 4L75E.
El sensor MAP es un punto especialmente importante. Si el motor utiliza un sensor de estilo LS3, no lo conectaría directamente sin el adaptador correspondiente, ya que las diferencias de conector y asignación pueden causar lecturas incorrectas o incluso daños en el circuito de alimentación de referencia.
En una conversión sobre un vehículo europeo, también hay que planificar la alimentación del PCM, los relés, los fusibles, la señal de contacto, el sistema de arranque y las masas del motor y de la carrocería. El arnés por sí solo no resuelve necesariamente la integración con el cuadro de instrumentos, el inmovilizador, el control de crucero, la bomba de combustible o los sistemas originales del vehículo. La programación del PCM suele ser necesaria para eliminar funciones no utilizadas y adaptar la gestión a la combinación concreta de motor, transmisión y sensores.
Rendimiento y resultado final
Una vez instalado y correctamente configurado, el arnés cumple bien su función principal: proporcionar una instalación limpia y estable para la gestión del motor LS y la transmisión electrónica. En vehículos destinados a uso diario, la calidad de las masas y el recorrido del cableado tienen tanta importancia como el propio arnés. Muchos fallos atribuidos a un cableado defectuoso proceden en realidad de masas insuficientes, conectores contaminados o una alimentación del PCM mal dimensionada.
En una conversión de un turismo clásico con un LS1 y una 4L60E, la ventaja más evidente fue poder organizar el vano motor sin conservar el voluminoso cableado del vehículo donante. Tras separar el PCM de las fuentes de calor y fijar los ramales con soportes adecuados, la instalación quedó más accesible para futuras operaciones de mantenimiento.
En otro montaje orientado a uso mixto, con circulación urbana y trayectos de carretera, el funcionamiento de la transmisión dependía principalmente de que el PCM recibiera correctamente las señales de velocidad, posición del acelerador y temperatura. El arnés facilita esas conexiones, pero no sustituye una calibración adecuada ni una revisión completa de la transmisión.
Puntos fuertes y aspectos mejorables
Entre sus puntos fuertes destacaría:
- Diseño independiente, apropiado para conversiones y restauraciones.
- Compatibilidad con varias transmisiones automáticas electrónicas.
- Integración con PCM 0411, una unidad muy extendida en proyectos LS.
- Menor complejidad que reutilizar un arnés original modificado.
- Compatibilidad con acelerador electrónico DBW y módulo TAC específico.
Como aspectos mejorables, echo en falta una guía de instalación detallada con esquemas, identificación de cada conector, distribución de fusibles y recomendaciones de masas. En un proyecto LS, esa documentación ahorra bastante tiempo y reduce el riesgo de invertir polaridades o conectar sensores incompatibles.
También conviene confirmar antes de comprar la longitud de los ramales y los accesorios incluidos. En determinados chasis, la ubicación del PCM o del módulo TAC puede exigir prolongaciones o una distribución diferente.
Veredicto del experto
Es una alternativa razonable para montar un LS1 Gen III con acelerador electrónico y transmisión 4L60E, 4L70E o 4L75E sin depender del arnés completo del vehículo donante. Su valor está en simplificar la instalación y dejar una base más ordenada para una conversión, no en sustituir la planificación eléctrica ni la calibración electrónica.
Lo recomiendo cuando se han identificado previamente el PCM, el pedal, el módulo TAC, los sensores y los conectores del motor. Para obtener un resultado fiable, montaría el arnés con relés y fusibles correctamente dimensionados, masas independientes y protección térmica en las zonas cercanas al escape. Después realizaría una prueba de continuidad y alimentación antes de conectar el PCM. Con esas precauciones, puede ofrecer una instalación funcional y mantenible en un proyecto LS bien planteado.
