Análisis general del producto
Este banjo para manguera AN3 pensado para unir una línea hidráulica (en freno o circuito de presión tipo embrague) me ha funcionado como una solución directa cuando necesitas un encaje limpio con rosca métrica M10x1 y una línea AN3 de PTFE. En el banco, lo primero que notas es que no es un “adaptador para salir del paso”: está hecho para trabajar con juntas de estanqueidad en el punto de unión y que la manguera quede bien dirigida para evitar esfuerzos laterales.
Lo he usado en varios montajes donde el objetivo era sustituir una conexión vieja que empezaba a rezumar tras purgados reiterados, o donde se estaba rehaciendo una línea para mejorar su recorrido (menos roces, más radio de curva y menos tensión en las uniones).
Calidad de fabricación y materiales
El acabado en acero inoxidable es un punto importante en este tipo de piezas. En un circuito de freno o hidráulico, donde hay líquido de frenos y lavados, el inoxidable aguanta bien la corrosión superficial y mantiene el aspecto de la rosca y de las zonas de apoyo. En mis instalaciones, eso se traduce en que la pieza no “se pega” ni se marca tan fácilmente tras varias maniobras, y que la unión se mantiene razonablemente consistente aunque el montaje se haya hecho y desmontado una vez por ajustes.
En cuanto a tolerancias, este tipo de banjo tiene dos zonas críticas:
- La zona de asiento donde trabajan las arandelas/juntas contra el banjo (cualquier rayado o deformación aquí se nota en fugas).

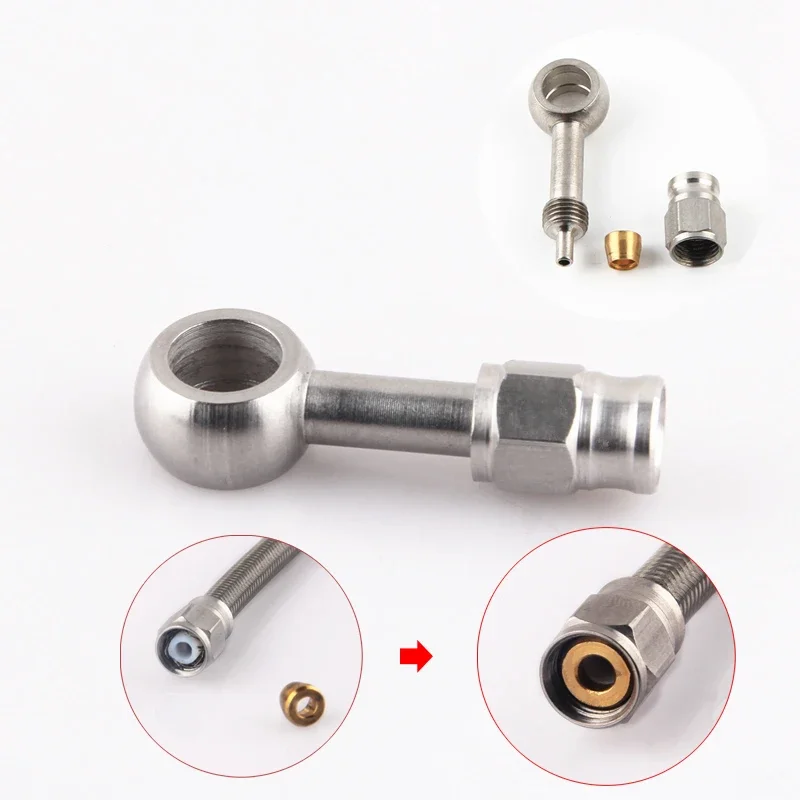

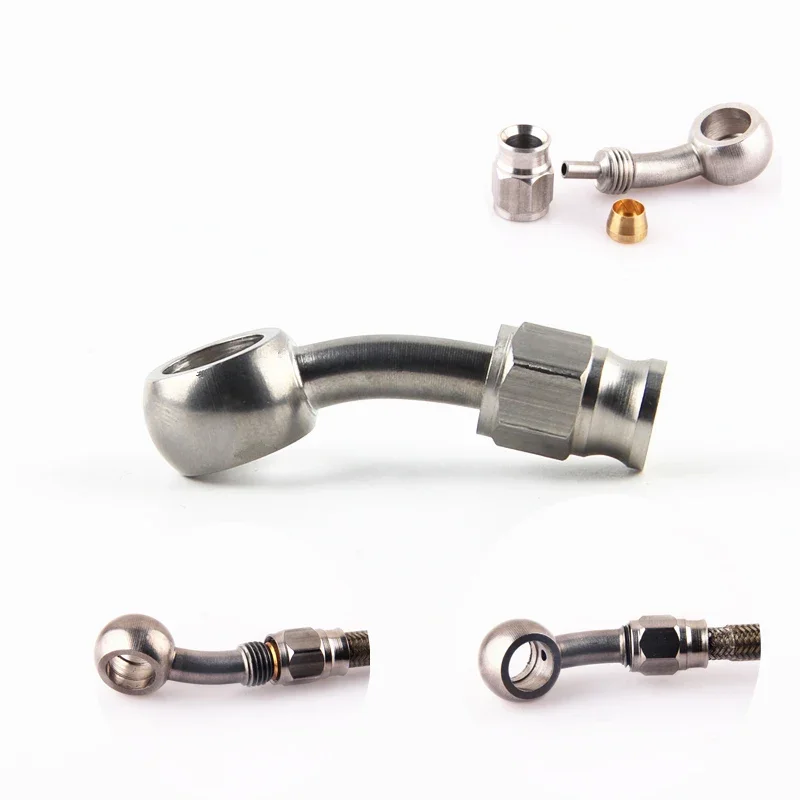

- El paso de la manguera para que la línea AN3 asiente sin forzar y sin crear un “canto” por mala geometría.
En los montajes que he hecho, la pieza permite un acople correcto con la manguera PTFE AN3 sin tener que “convencer” el conjunto. Cuando una unión requiere mucha fuerza extra en el montaje, normalmente aparece el problema de fugas después del primer ciclo térmico (subida/bajada de temperatura del líquido). Aquí, al menos en mis casos, el tacto fue más estable: se aprecia que el sellado depende del apriete con las arandelas, no de deformar la manguera a la fuerza.
Montaje y compatibilidad

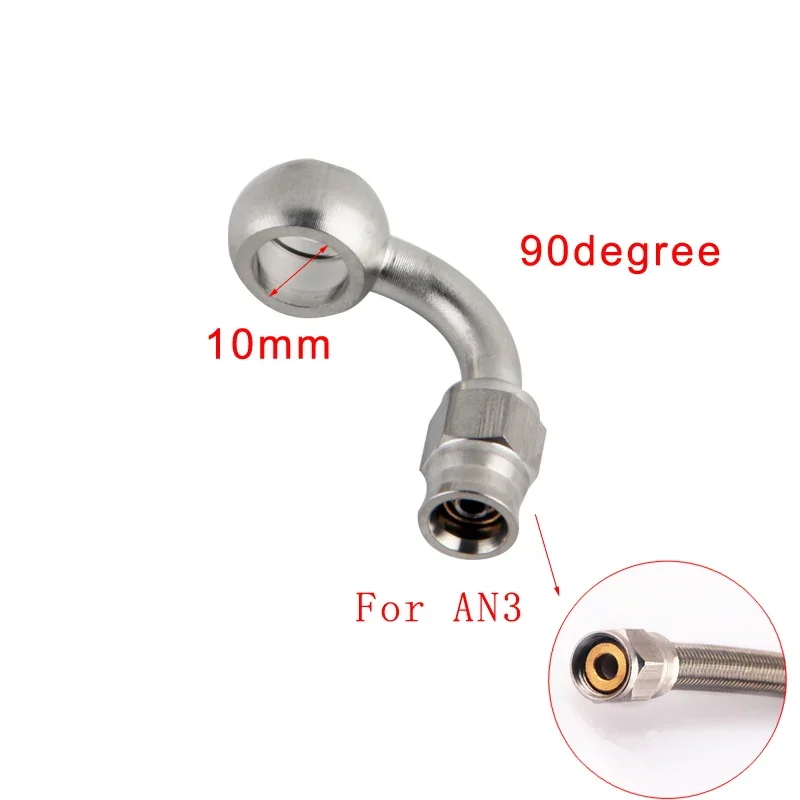

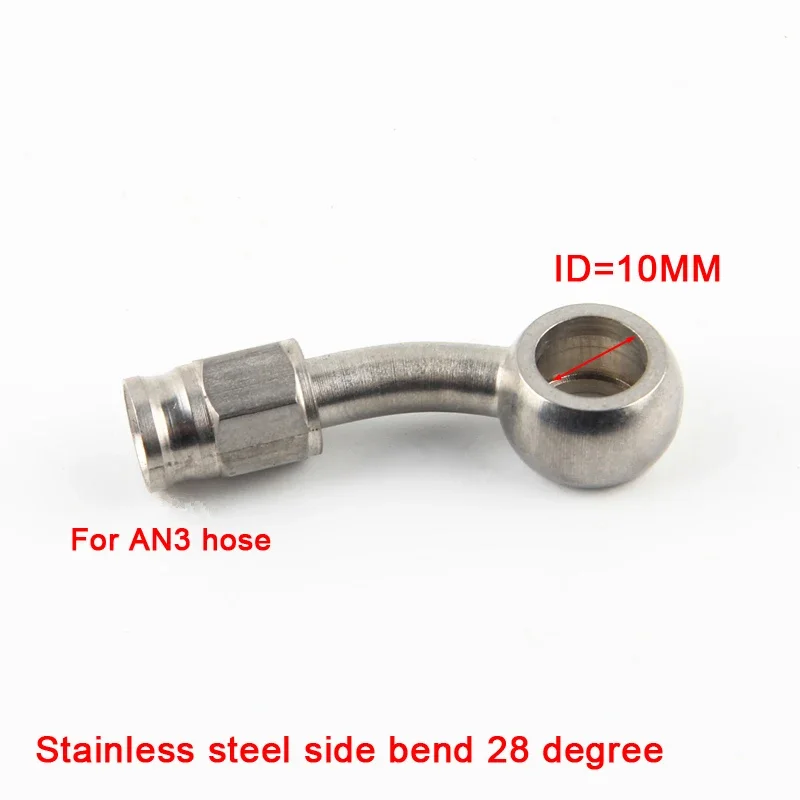

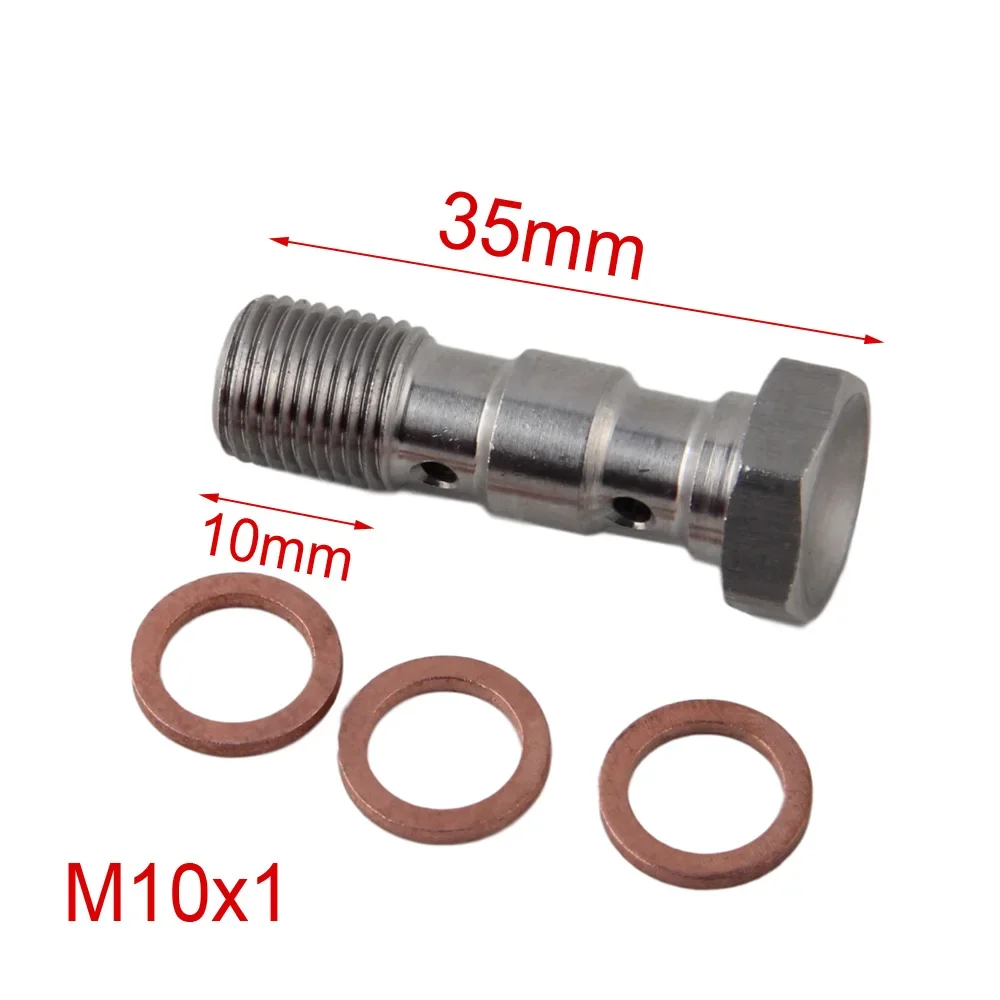

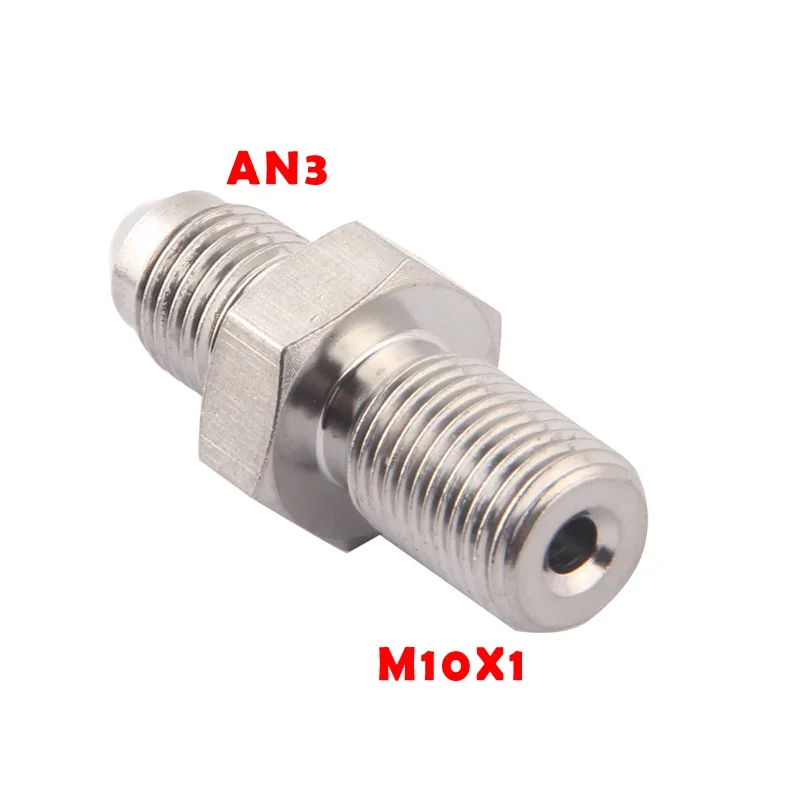

La compatibilidad que más manda en este tipo de banjo es doble: manguera AN3 PTFE y rosca M10x1. Si respetas esos dos puntos, el resto encaja.
En el taller: pasos que me han funcionado

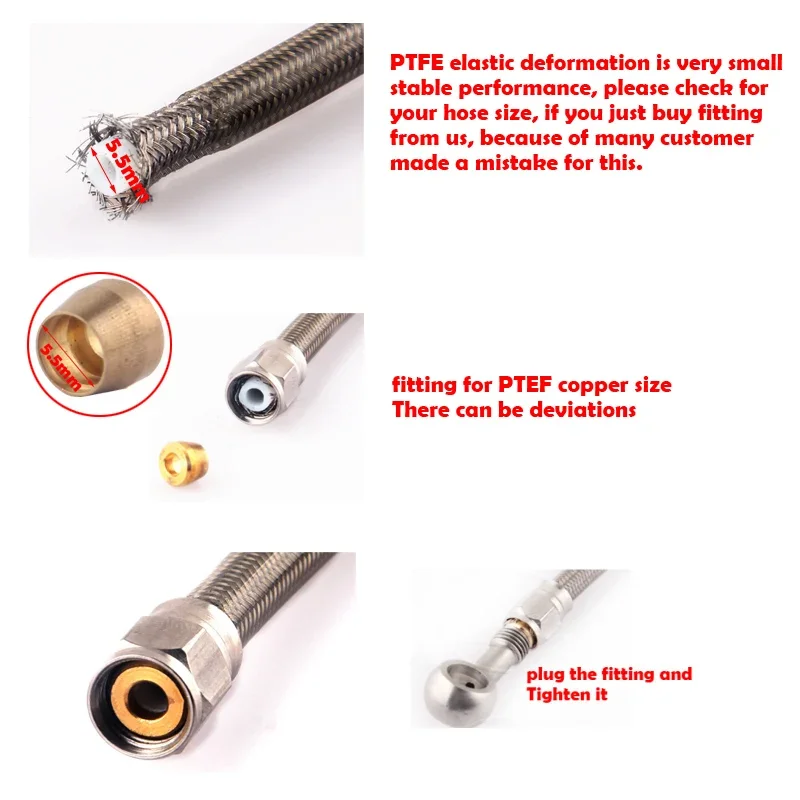

- Confirmar OD/ID de la manguera: para este AN3, lo que manda es que la línea sea la que corresponde en diámetro exterior e interior. Si montas una AN3 “equivalente” pero con otra geometría de PTFE, el asiento no termina siendo el mismo y te obliga a correcciones después.
- Limpieza y revisión de asientos: antes de montar, paso un paño y reviso que no haya rebabas ni residuos en las zonas donde apoyan las arandelas. En frenos, una micro-proyección puede ser el origen del rezume lento.

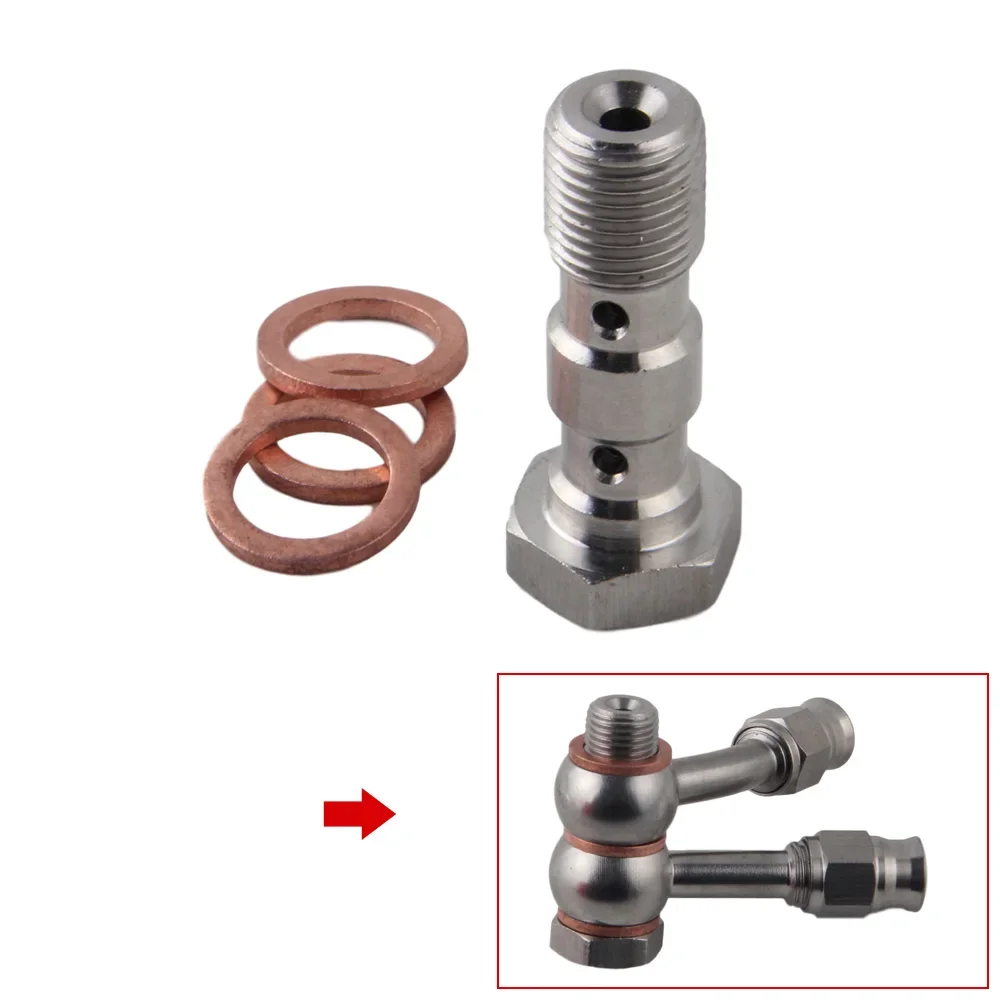

- Usar arandelas de estanqueidad adecuadas: en banjos, el sellado suele vivir en esa pareja de arandelas (o juntas) aplastadas al apriete. Si reutilizas arandelas deformadas, el riesgo de fuga sube mucho. Yo las he cambiado siempre que he notado micro-movimiento o se ha tocado el conjunto.
- Montaje sin tensar la línea: una vez apretado el banjo, compruebo que la manguera no queda en tensión. Si queda “tirante”, con vibración y temperatura termina trabajando el sellado.
- Apretado controlado: aquí no me la juego a “sensaciones”. Dejo la unión apretada con el par que corresponda a tu tornillería/banjo (si tienes referencia del conjunto, mejor). Si no, al menos evito recalcar: en conexiones banjo, pasarte puede deformar arandelas y generar fugas por camino alternativo.
Contextos reales donde lo instalé
- Moto de calle (freno delantero): una Suzuki GSX-S750 con unos 30.000 km, uso mixto ciudad y carretera, con síntomas de micro-rezume tras varios purgados. Sustituí el banjo y alineé la línea para evitar que rozara ligeramente en un giro cerrado. Tras el montaje, hice purgado completo y revisé a los 5 km y a los 20 km: no volvió a aparecer humedad en el punto de unión.
- Circuito de embrague hidráulico: una Yamaha MT-07 (aprox. 22.000 km) con conducción más agresiva de puertos. La conexión antigua empezaba a perder rendimiento en caliente (sensación de recorrido irregular). El cambio por esta conexión con manguera PTFE AN3 mejoró el tacto y, sobre todo, estabilizó la estanqueidad tras ciclos térmicos.
- Conversión en bicicleta de freno hidráulico: un montaje DIY con manguera rígida y transición a PTFE para ajustar recorrido. Aquí el criterio fue el mismo: evitar tensiones laterales en el banjo y comprobar fugas tras un par de sesiones. Con la conexión bien asentada y sin deformar las arandelas, no tuve “sudado” del líquido en la zona.
Rendimiento y resultado final
En rendimiento, este tipo de accesorio no “crea” potencia: su papel es mantener una presión hidráulica estable sin pérdidas. Lo que valoro es:
- Estanqueidad tras purgado: el primer día suele mandar. Si el banjo queda bien asentado, el sistema mantiene presión y el tacto del freno/embrague se vuelve consistente.
- Comportamiento con temperatura: en carretera, el líquido cambia de viscosidad y dilata componentes. Si la unión está al límite, las fugas aparecen “tarde”, cuando el sistema ya está caliente. En mis casos, no se dio esa deriva.
- Resistencia al maltrato mecánico: al montar, cualquier interferencia con carenados o cambios de ángulo en suspensiones se transmite a la manguera. Con la línea correctamente orientada, la unión aguanta.
El resultado final suele ser una instalación más limpia: menos camino de la línea, menos tensiones y un punto de conexión que no sufre por corrosión temprana.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Material resistente a corrosión gracias al acero inoxidable, especialmente útil si lavas con frecuencia o hay humedad.
- Compatibilidad clara al casar AN3 PTFE con rosca M10x1: reduce errores típicos de montaje en talleres.
- Montaje orientado a estanqueidad por arandelas/juntas, que es el enfoque correcto en un banjo hidráulico.
Aspectos mejorables (lo que vigilaría)
- Arandelas y sellado: si el conjunto no trae arandelas adecuadas (o si no son las que corresponden por material y espesor), el montaje puede rezumar. Yo priorizo usar arandelas nuevas del material correcto para freno/hidráulico.
- Par de apriete y alineación: es el punto donde más fallos he visto en instalaciones similares. No es complicado, pero exige hacerlo bien: sin torsión en la manguera y con apriete controlado.
- Compatibilidad de manguera “equivalente”: ojo con mezclar manguera PTFE que “parece AN3” pero no coincide en geometría. Si el OD/ID no es el correcto, el banjo no asienta igual.
Comparándolo con alternativas habituales (banjos en aluminio anodizado, acero al carbono o latón, o conexiones con otras roscas), yo prefiero el enfoque inoxidable cuando el entorno es exigente y se busca durabilidad en el tiempo. En cambio, algunas alternativas de materiales blandos pueden ser más tolerantes a ciertos montajes, pero suelen penalizar en corrosión o consistencia del asiento.
Veredicto del experto
Para mi forma de trabajar en frenos y líneas hidráulicas, este banjo de acero inoxidable con rosca M10x1 para manguera AN3 PTFE es una elección coherente: si respetas manguera correcta y haces el montaje con arandelas adecuadas, el resultado es un punto de unión estable, sin esa “ansiedad” típica de las conexiones que rezuman después.
Si tuviese que recomendarlo, lo haría especialmente cuando el objetivo es rehacer o sustituir una conexión banjo en moto o en un montaje hidráulico donde la estanqueidad y la durabilidad importan más que el ajuste “a ojo”. El único requisito real para que salga redondo es el cuidado en asientos, arandelas y alineación.
