Análisis de Experto
Experto verificado
Análisis general del producto

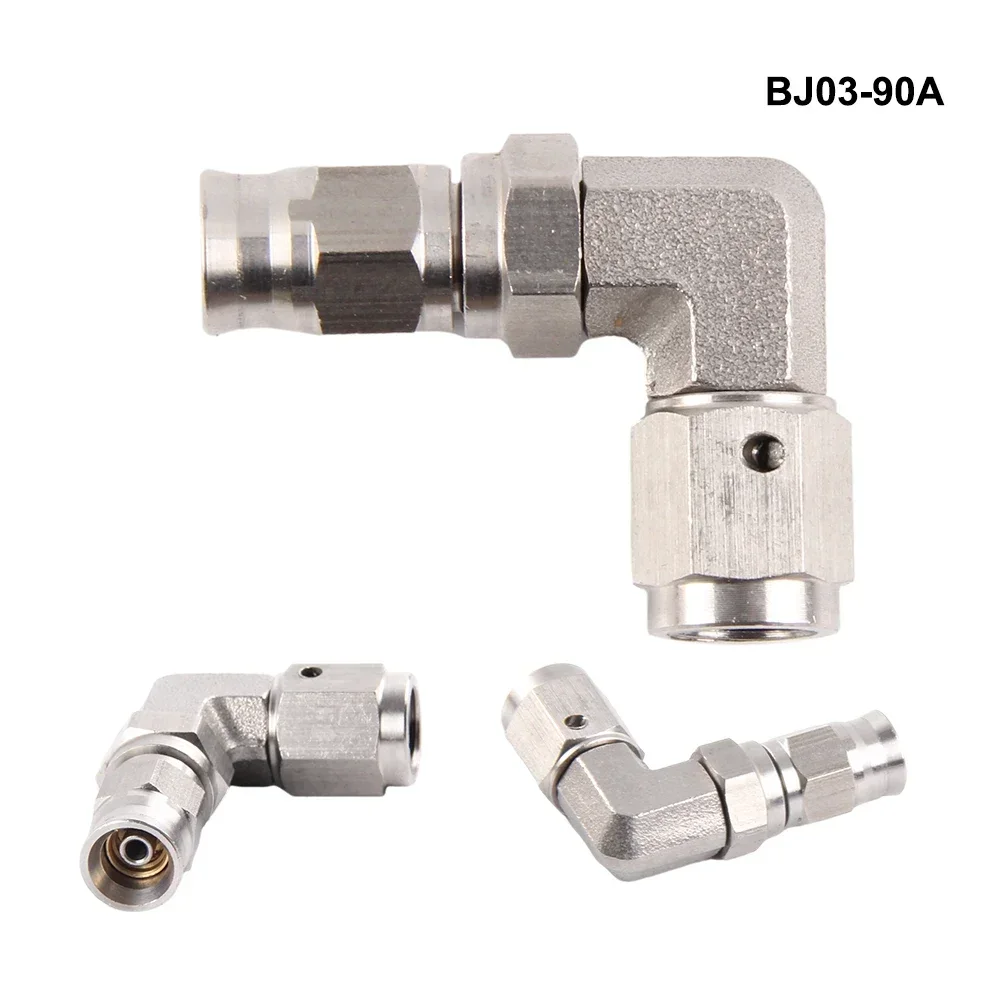

Este extremo de manguera AN3 con conexión M10x1 está pensado para fabricar o reparar líneas hidráulicas cuando se necesita unir una manguera compatible con un punto de conexión de métrica fina. Su principal ventaja es que permite orientar la salida de la línea mediante el cuerpo giratorio, algo especialmente útil en zonas estrechas, junto a una pinza de freno, una bomba radial o una unión situada cerca de una botella de suspensión.
No lo considero un accesorio universal. En sistemas de freno, que una rosca entre no significa que la unión sea correcta: también deben coincidir el paso, el asiento de estanqueidad, el diámetro interno, el tipo de manguera y la orientación final del terminal. El formato AN3 puede encontrarse en montajes de motocicleta, bicicleta y automoción, pero no todos los componentes AN3 trabajan con el mismo método de fijación.
Calidad de fabricación y materiales
El acero inoxidable es una elección adecuada para este tipo de pieza porque ofrece buena resistencia frente a humedad, suciedad y sal de carretera. También soporta mejor el trato habitual de un vano de motor o de una motocicleta expuesta a la intemperie que un terminal de acero convencional sin protección superficial.
En una pieza de estas dimensiones, lo más importante no es únicamente el acabado exterior. Hay que revisar que la rosca M10x1 esté limpia, que no existan rebabas en la zona de paso del fluido y que el extremo donde asienta la manguera no presente marcas profundas. El giro debe ser firme y uniforme, sin holgura lateral apreciable. Si el cuerpo rotativo tiene demasiada holgura, puede complicar la estanqueidad y modificar la posición de la línea con las vibraciones.
Frente a algunos terminales económicos de aluminio, el acero inoxidable transmite una sensación más sólida y ofrece mayor resistencia al apriete accidental. Como contrapartida, pesa algo más y puede producir corrosión galvánica si se combina sin criterio con otros metales y queda expuesto a humedad, especialmente en zonas con sal.
Montaje y compatibilidad
Antes de instalarlo, comprobaría con un calibre el diámetro de la manguera y verificaría el paso de la rosca con una galga o comparándolo con el tornillo original. No forzaría nunca una rosca M10x1 sobre otra M10 con paso diferente. En motocicletas existen configuraciones muy parecidas exteriormente, pero con pasos distintos, y el error puede dañar la bomba o la pinza.
El terminal debe montarse con la manguera apropiada para AN3 y con el sistema de prensado o sujeción previsto para ese modelo. No utilizaría abrazaderas convencionales ni intentaría adaptar una manguera de combustible o de aire: una línea de freno necesita una construcción específica para presión hidráulica y compatibilidad química con el líquido de frenos.
La orientación se debe ajustar antes del apriete definitivo. Conviene presentar la línea con el manillar girado a ambos topes y, en una motocicleta, comprobar también toda la carrera de la suspensión. La manguera no debe quedar retorcida, rozar con la llanta, tocar el neumático ni trabajar estirada cuando la suspensión está completamente extendida. En un turismo, revisaría además el movimiento de la dirección y la proximidad a elementos calientes.
La conexión roscada necesita el sistema de sellado correspondiente. Si utiliza arandelas deformables, deben ser nuevas y adecuadas al diámetro del tornillo; no reutilizaría unas que ya hayan sido aplastadas. El par de apriete debe ser el indicado por el fabricante del tornillo, la bomba o la pinza, no una cifra estimada a mano.
Rendimiento y resultado final
Una vez instalado correctamente, el terminal cumple una función principalmente mecánica: mantener la manguera orientada y asegurar el paso del fluido entre la línea y el componente hidráulico. No aumenta por sí mismo la potencia de frenado ni sustituye una manguera de calidad. El tacto final dependerá sobre todo de la rigidez de la línea, la ausencia de aire, el estado de la bomba y la correcta purga del circuito.
La ventaja práctica se nota en montajes personalizados. En una línea que queda cerca del depósito o de una pinza, poder variar ligeramente la orientación evita curvas cerradas y reduce la tensión sobre la manguera. En cambio, el mecanismo giratorio no debe utilizarse para compensar una longitud incorrecta: si la línea queda forzada, el problema está en el trazado o en la medida elegida.
Después del montaje, purgaría el circuito con líquido nuevo del tipo especificado para el vehículo, manteniendo el depósito por encima del mínimo. Con la maneta presionada, inspeccionaría las uniones en busca de humedad y repetiría la comprobación tras una primera prueba a muy baja velocidad. No utilizaría el vehículo si la maneta queda esponjosa o aparece cualquier fuga.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Construcción en acero inoxidable adecuada para ambientes húmedos.
- Formato compacto para montajes con poco espacio.
- Cuerpo giratorio que facilita la orientación de la línea.
- Compatibilidad potencial con configuraciones AN3 y rosca M10x1.
- Útil para reparaciones y proyectos de líneas a medida.
Aspectos mejorables:
- La compatibilidad depende de demasiadas medidas como para considerarlo universal.
- No incluye herramientas, manguera, tornillería ni instrucciones de montaje.
- El acabado exterior no permite saber por sí solo si el asiento interno es el adecuado.
- La ausencia de datos sobre presión de trabajo, norma de homologación y método de prensado obliga a ser prudente en aplicaciones de carretera.
- El acero inoxidable no elimina el riesgo de corrosión por contacto con otros metales.
Veredicto del experto
Me parece una solución práctica para quien necesita un terminal AN3 recto y orientable, siempre que conozca exactamente el sistema que está montando. Lo recomendaría para una línea fabricada con componentes compatibles y revisados dimensionalmente, no para improvisar una reparación de freno con piezas de procedencia mezclada.
Su valor está en la flexibilidad de montaje y en la resistencia del material, pero la seguridad dependerá mucho más de la manguera, el prensado, las arandelas, el par de apriete y la purga final que del terminal aislado. Para una instalación de freno de uso diario, exigiría una comprobación minuciosa de compatibilidad y una inspección posterior antes de circular.
