Análisis general del producto
He utilizado este tipo de kit en montajes de turbos T3, T4 y T04E, tanto en preparaciones de calle como en proyectos de circuito, y su principal ventaja es reunir en un solo conjunto la línea de alimentación y el drenaje de aceite. En instalaciones universales, esto simplifica la compra de componentes, aunque no elimina la necesidad de comprobar previamente las roscas, el espacio disponible y la orientación de cada conexión.

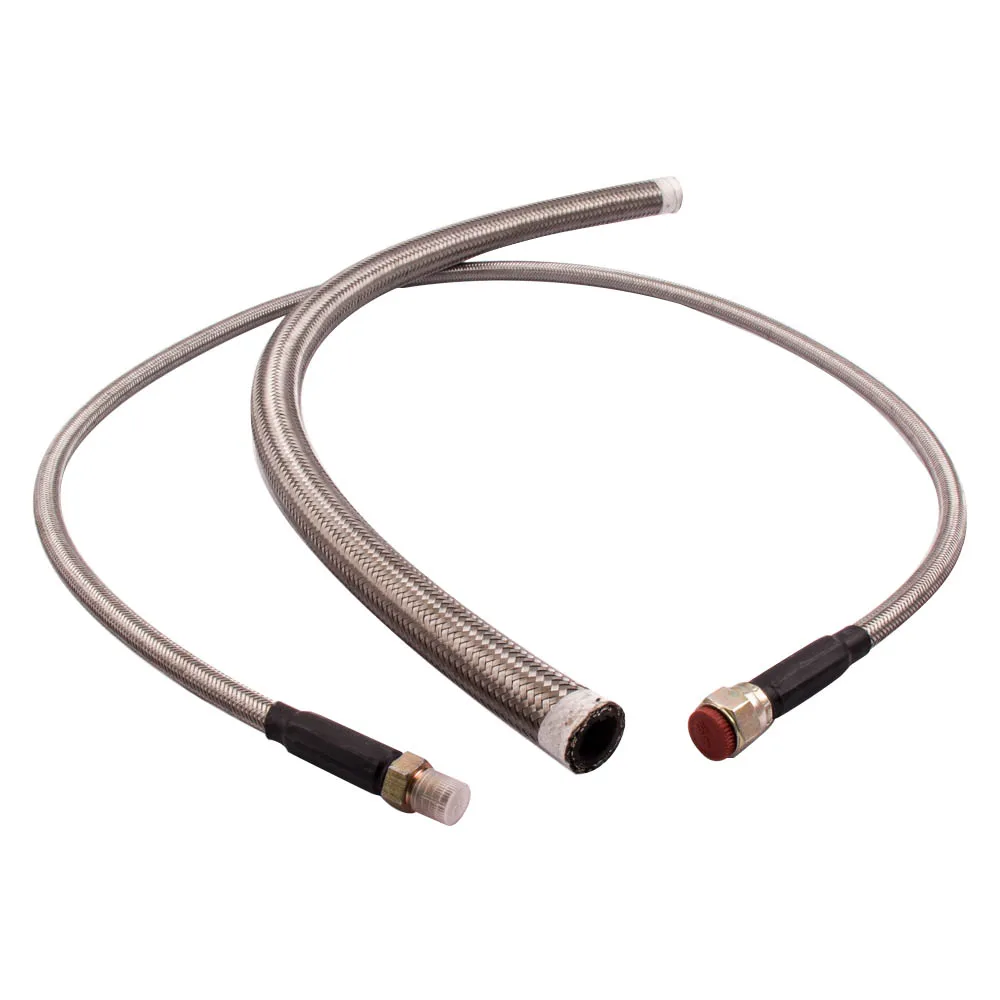

La línea de alimentación tiene 1000 mm de longitud y la de retorno, 550 mm. Estas medidas ofrecen margen suficiente para realizar recorridos relativamente amplios dentro del vano motor, pero no conviene dar por hecho que serán adecuadas para cualquier vehículo. En un turbo montado en una posición alejada del bloque, la longitud puede ser correcta; en otros casos, una línea excesivamente larga puede obligar a formar curvas innecesarias.
La configuración con conexión 10 AN está orientada a preparaciones en las que se emplean racores de tamaño grande y componentes de competición o tuning. Antes de comprarlo, comprobaría siempre el tipo de rosca del turbo, el punto de toma de presión de aceite y la conexión prevista en el cárter.
Calidad de fabricación y materiales

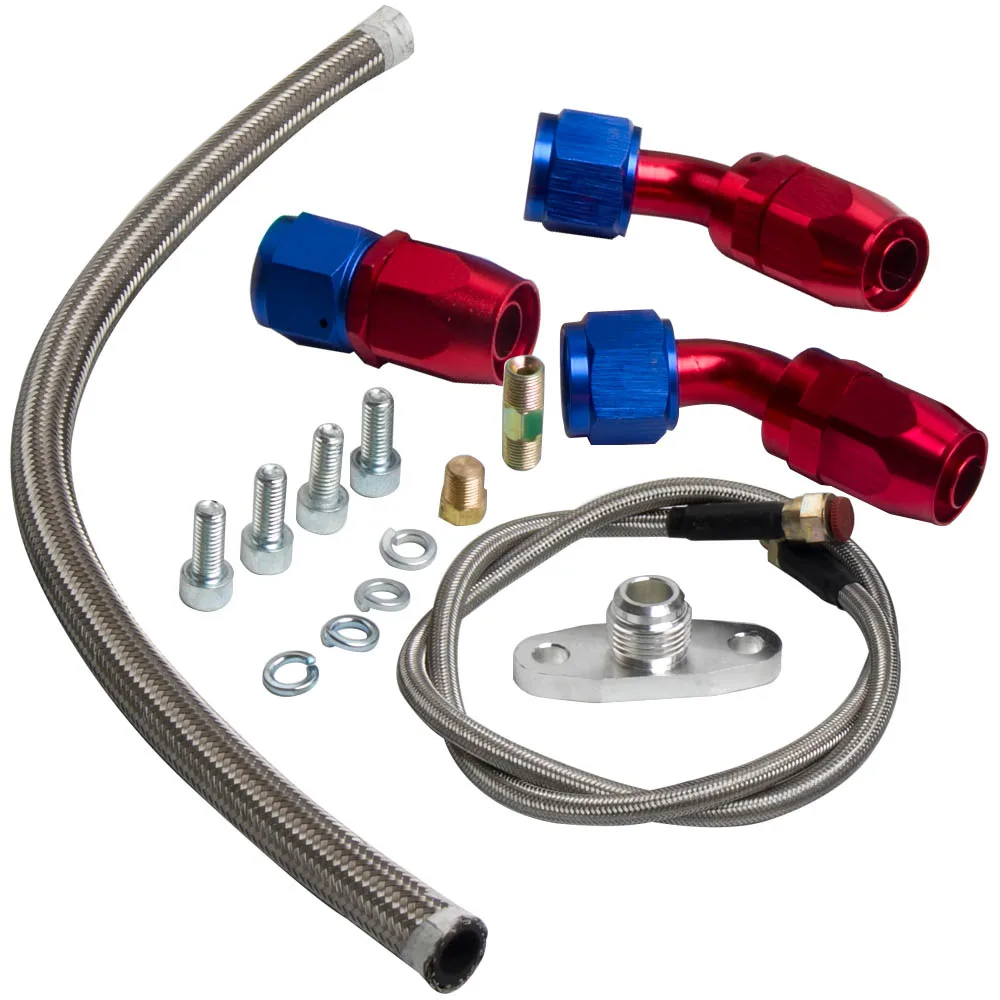

La manguera trenzada de acero inoxidable transmite una sensación de robustez y resulta adecuada para trabajar cerca del colector de escape y de la carcasa caliente del turbocompresor. La protección exterior ayuda a resistir el roce y la temperatura ambiental del vano, aunque no debe quedar apoyada directamente sobre el escape ni sobre zonas con movimiento.

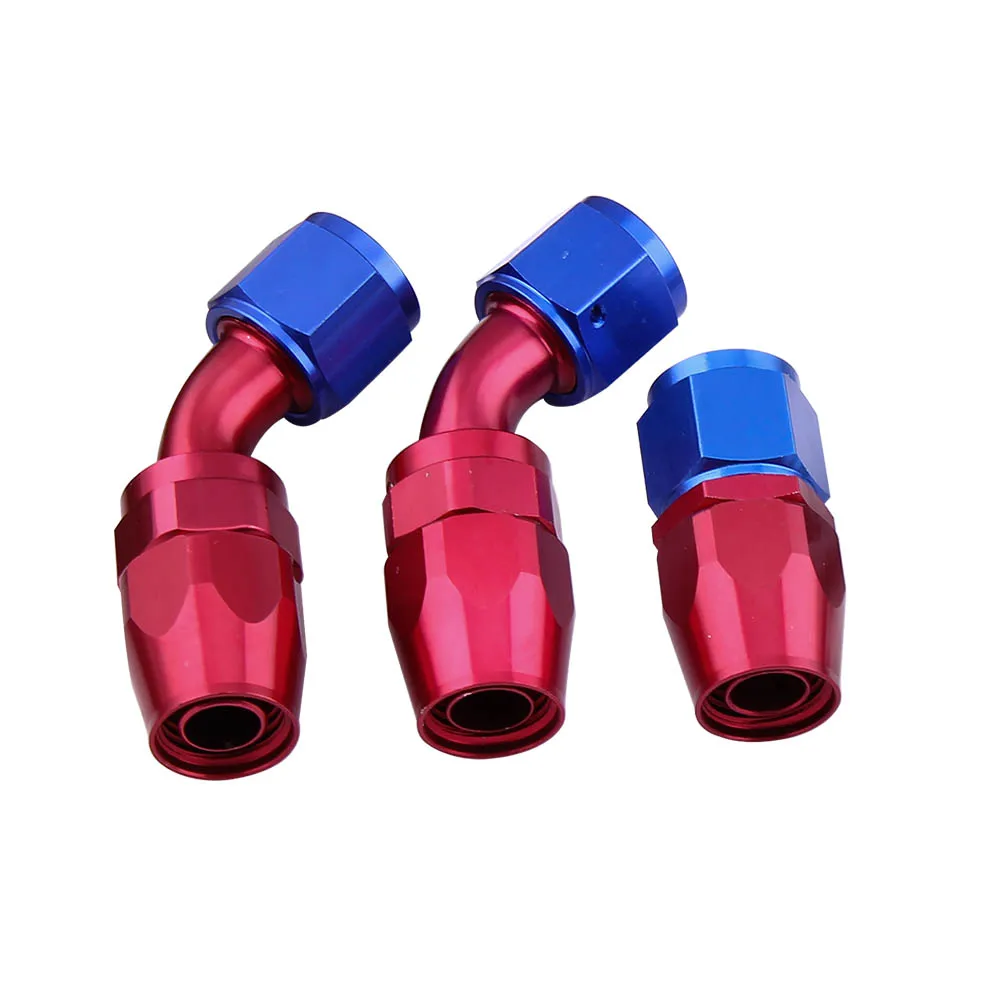

Los extremos de 10 AN permiten realizar un montaje limpio si el resto de la instalación utiliza el mismo estándar. El acabado de los racores es correcto para un kit universal de este nivel, pero conviene revisar cada unión antes de instalarla: una pequeña rebaba, suciedad interna o daño en la rosca puede provocar una fuga o dificultar el apriete.

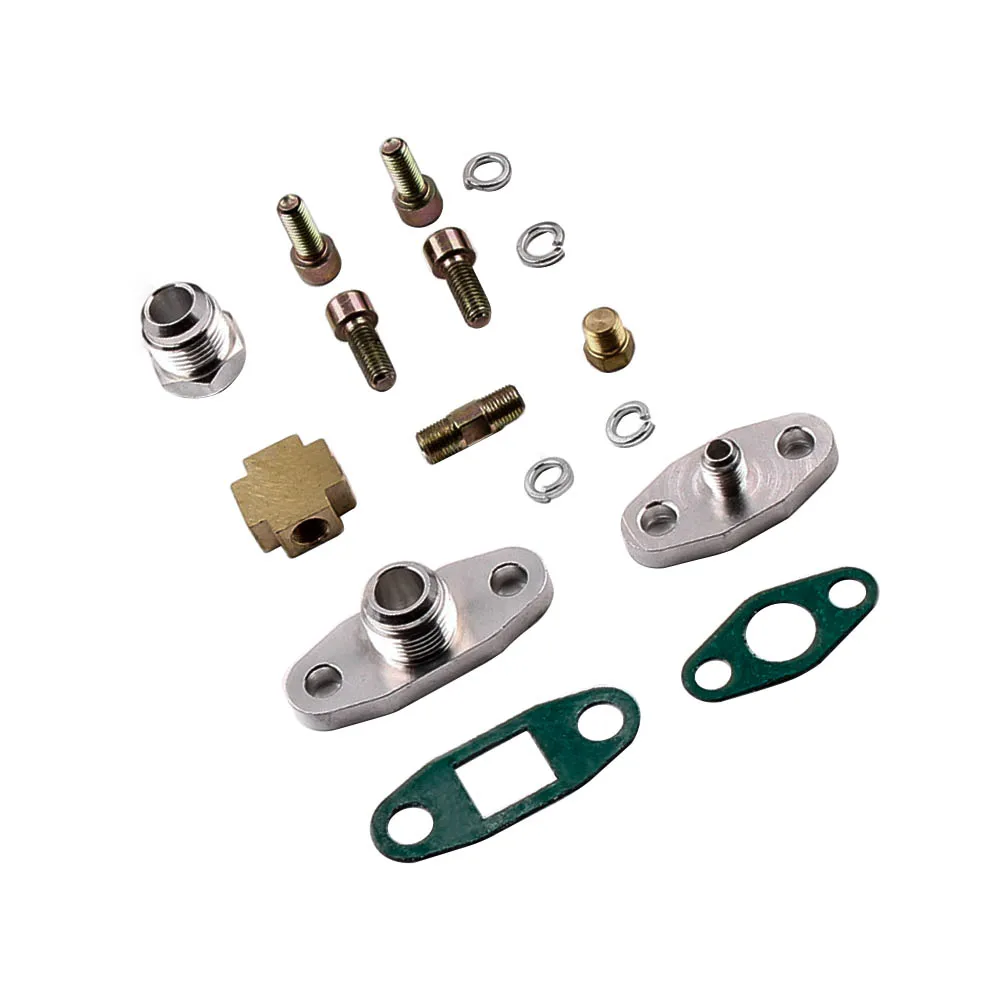

El conjunto incorpora juntas, tornillos y arandelas de aluminio. Estos elementos facilitan el montaje, pero las arandelas no deben reutilizarse una vez comprimidas. También recomiendo comparar el espesor y el diámetro de las arandelas con la superficie de apoyo del turbo, ya que no todas las bridas utilizan el mismo asiento.
Montaje y compatibilidad
En un montaje sobre un Seat Ibiza 1.8T preparado para turbo de mayor tamaño, con aproximadamente 185.000 kilómetros, la parte más importante no fue conectar las líneas, sino definir correctamente su recorrido. La alimentación quedó separada del colector mediante sujeciones y protección térmica adicional. Tras varios cientos de kilómetros de uso mixto, no aparecieron fugas, pero el resultado dependió tanto del trazado como de la calidad del apriete.
En otro proyecto basado en un BMW de cuatro cilindros con turbo T3, el espacio alrededor del compresor era más reducido. La longitud de 1000 mm permitía colocar la línea sin tensión, aunque fue necesario planificar una curva amplia para evitar que el trenzado rozase con una polea y con el soporte del motor. Este tipo de detalle es fundamental: una línea bien apretada, pero forzada, puede terminar dañándose por vibraciones.
El retorno de aceite requiere todavía más atención. Sus 550 mm deben permitir que el aceite descienda hacia el cárter de forma continua, sin sifones, estrangulamientos ni tramos ascendentes. El drenaje debe quedar por encima del nivel habitual del aceite y alejado de zonas donde pueda recibir golpes o temperaturas extremas. Si el retorno queda mal situado, el turbo puede acumular aceite y generar humo por el escape, aunque la alimentación esté correctamente conectada.
Antes de montar:
- Comprobar todas las roscas y confirmar que no se están mezclando estándares diferentes.
- Limpiar las líneas con aire y un producto adecuado para eliminar posibles partículas.
- Presentar las mangueras sin apretar para verificar el recorrido completo.
- Mantenerlas alejadas del escape, correas, ventiladores y partes móviles.
- Utilizar protección térmica adicional cuando pasen cerca de la turbina.
- Arrancar el motor y revisar las uniones inmediatamente, primero al ralentí y después tras una prueba corta.
Rendimiento y resultado final
El kit no aumenta por sí mismo la potencia ni modifica la presión de soplado. Su función es proporcionar un circuito de lubricación correctamente dimensionado para el turbocompresor. Cuando la alimentación recibe aceite limpio y el retorno desagua sin restricciones, contribuye a mantener una lubricación estable y a reducir el riesgo de daños por falta de aceite.
Frente a soluciones económicas con manguera de goma convencional, el trenzado metálico ofrece una protección exterior superior frente al calor y al roce. Sin embargo, no sustituye a una instalación térmicamente bien resuelta. En preparaciones de mayor exigencia, una línea específica fabricada a medida puede ofrecer mejores ángulos, racores más precisos y un ajuste más limpio.
Puntos fuertes y aspectos mejorables
Entre sus puntos fuertes destacaría la longitud generosa de ambas líneas, la construcción trenzada, la inclusión de juntas y tornillería, y la posibilidad de utilizarlo en diversas configuraciones T3, T4, T04E, T3T4, T70 y GT28, siempre que las conexiones sean compatibles.
Como aspectos mejorables, echo en falta instrucciones de montaje y una relación más detallada de adaptadores disponibles. Al ser un kit universal, no garantiza una instalación directa en todos los vehículos. También es necesario verificar cuidadosamente el tipo de racor del turbo y del bloque, porque disponer de conexión 10 AN no resuelve por sí solo las diferencias entre roscas métricas, BSP o NPT.
Veredicto del experto
Considero que es una opción práctica para quien está montando un turbo universal y necesita resolver alimentación y retorno con un único kit. Sus materiales son apropiados para un vano motor exigente, pero el resultado depende mucho de la planificación del montaje.
Lo recomendaría para proyectos de tuning y conversiones en los que el usuario tenga claros los puntos de conexión y disponga de espacio suficiente. No lo instalaría sin comprobar antes las roscas, el recorrido y la evacuación por gravedad del retorno. Con una correcta separación térmica, juntas nuevas y una revisión periódica de las uniones, puede cumplir adecuadamente su función, aunque en instalaciones muy específicas una solución a medida será más precisa.
