Adaptador sándwich termostático para enfriador de aceite AN8/AN10

Análisis general del producto

He utilizado este tipo de adaptador sándwich en preparaciones turbo y atmosféricas de uso intensivo, especialmente cuando se necesita instalar un enfriador de aceite o añadir sensores sin perforar el cárter. Su función es sencilla, pero trabaja en una zona crítica: se intercala entre el bloque y el filtro de aceite, por lo que cualquier problema de roscado, apriete o estanqueidad puede provocar una pérdida rápida de lubricante.

El diseño resulta práctico para montar líneas externas y mantener el filtro original. En una instalación sobre un Honda Civic turbo de uso mixto, con aproximadamente 165.000 kilómetros, permitió colocar un radiador de aceite frontal sin modificar el cárter. En otro montaje realizado en un BMW E36 preparado para tandas, el espacio disponible era más limitado y fue necesario orientar cuidadosamente las salidas para evitar que los latiguillos rozasen con el subchasis.

Su principal ventaja es que incorpora un termostato interno. Mientras el aceite está frío, restringe el paso hacia el enfriador y ayuda a que el motor alcance antes su temperatura de servicio. Cuando el conjunto alcanza la temperatura de apertura, comienza a enviar caudal al radiador externo.

Calidad de fabricación y materiales

El cuerpo de aluminio mantiene un peso contenido y ofrece una rigidez suficiente para una instalación convencional. En las unidades que he montado, las superficies de apoyo eran planas y el mecanizado de las conexiones no presentaba rebabas importantes. Aun así, conviene revisar cada puerto antes de instalarlo, porque cualquier viruta o resto de mecanizado puede acabar en el circuito de lubricación.

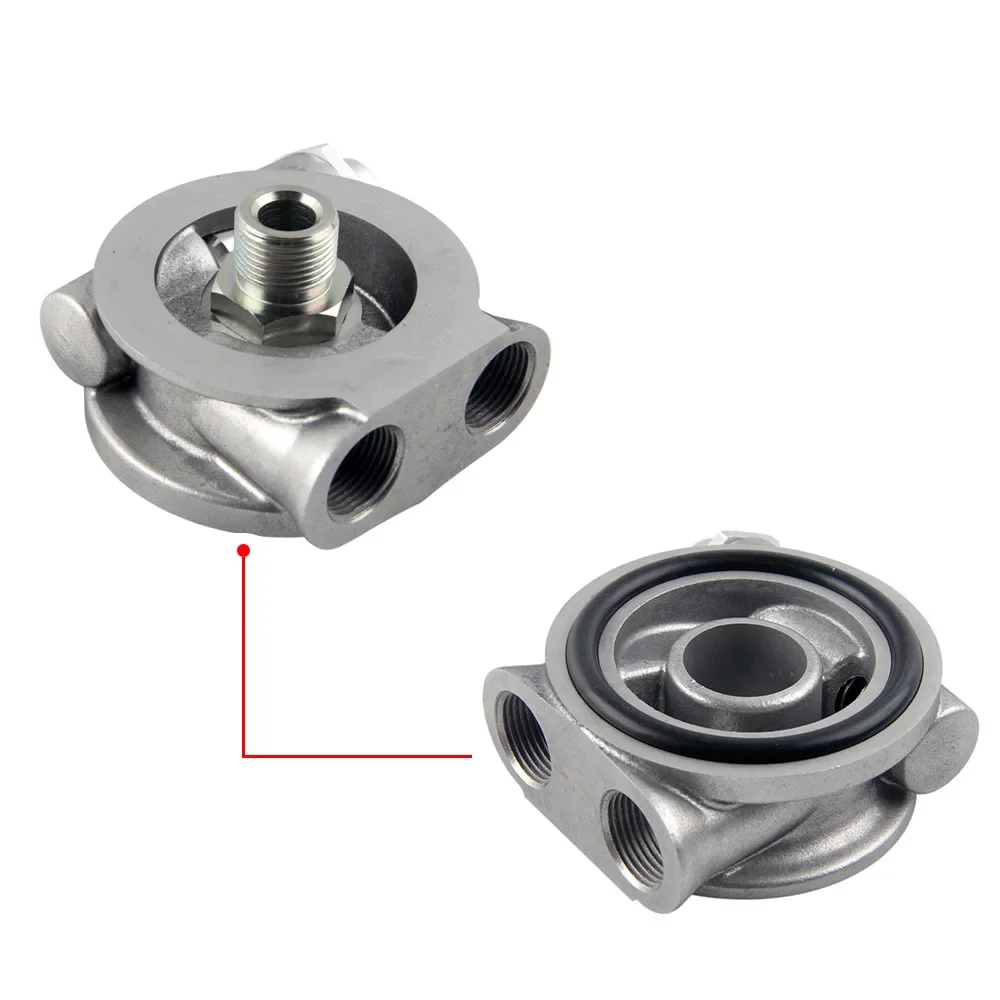

La junta torica es un elemento fundamental. No basta con que parezca correctamente colocada: debe quedar asentada en su alojamiento, sin pellizcos ni zonas sobresalientes. En una de las primeras instalaciones que realice, una junta desplazada durante el apriete produjo una ligera sudoracion de aceite, que desapareció al desmontar, limpiar y recolocar correctamente el sellado.

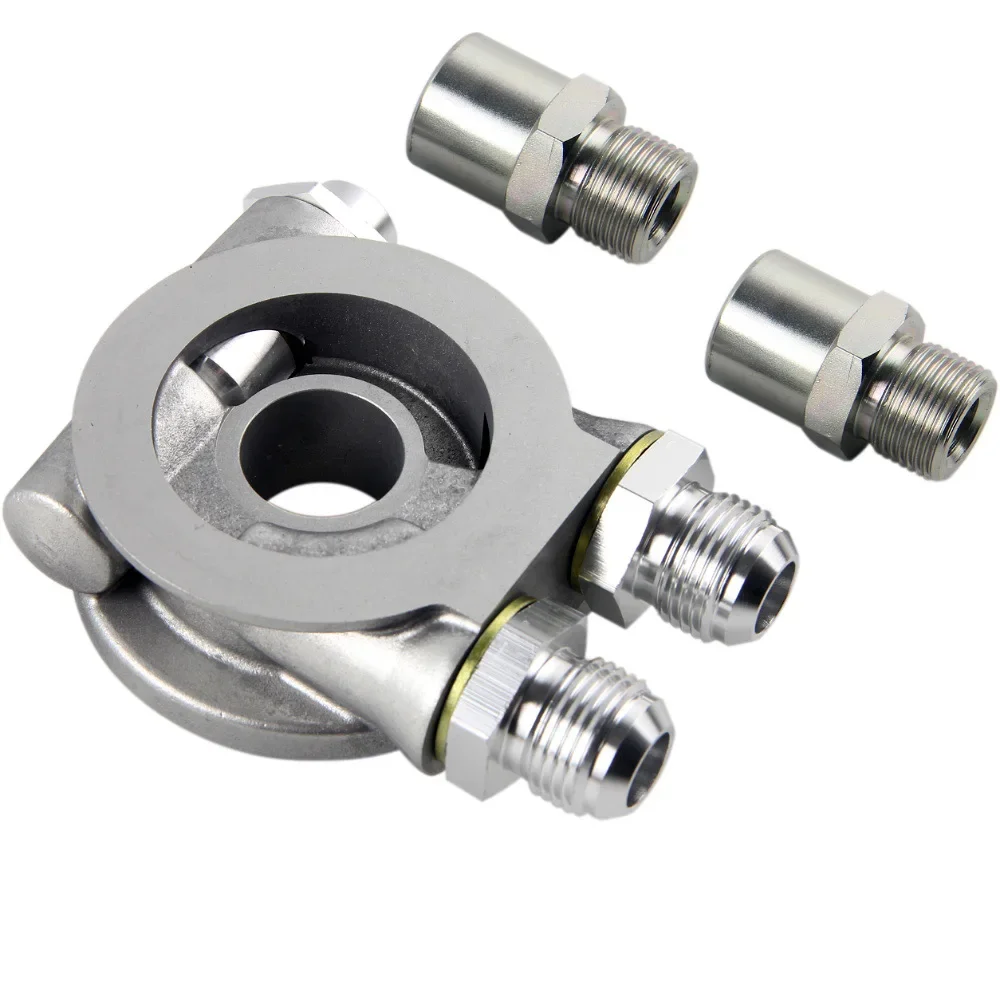

Las conexiones para lineas AN8 ofrecen un compromiso razonable entre caudal, facilidad de montaje y tamaño. Para motores de serie o preparaciones medias suelen ser suficientes, aunque no deben confundirse las medidas de la rosca del adaptador con el diametro interior real del latiguillo. En circuitos de gran cilindrada o muy alta demanda termica conviene calcular el caudal y comparar con una solucion de mayor seccion.

Montaje y compatibilidad

La compatibilidad no se debe determinar por el modelo del coche, sino por la rosca del soporte del filtro y por el espacio disponible. Este conjunto incluye pernos centrales de M20 x 1,5 y 3/4-16 UNF, pero eso no significa que sirva para cualquier motor. Antes de comprarlo hay que verificar la rosca, la longitud util del perno y el diametro de apoyo del filtro.

El montaje que sigo es el siguiente:

1. Vacío el aceite y retiro el filtro, evitando que entre suciedad en el alojamiento.
2. Limpio completamente las superficies de contacto del bloque y del adaptador.
3. Presento la placa sin juntas para comprobar la orientacion de las salidas.
4. Instalo el perno central adecuado, aplicando el apriete especificado por el fabricante del adaptador o del conjunto.
5. Lubrico ligeramente la junta torica con aceite limpio antes de colocarla.
6. Enrosco el filtro nuevo a mano y compruebo que no toque el adaptador ni elementos cercanos.
7. Conecto los latiguillos sin forzar lateralmente los racores.
8. Arranco el motor y reviso la zona con el aceite a temperatura, primero al ralenti y despues con una inspeccion progresiva.

No recomiendo utilizar sellador de roscas en el perno central si no esta expresamente indicado. Un exceso puede contaminar el circuito o alterar el apriete. Tambien es importante comprobar que el filtro conserva suficiente rosca una vez instalada la placa; si queda poca longitud de enganche, la solucion no es apretarlo mas, sino utilizar el componente correcto.

Rendimiento y resultado final

En un Subaru Impreza WRX de uso en carretera de montaña, la placa funciono correctamente junto con un enfriador frontal y lineas AN8. Tras varias subidas prolongadas, la temperatura del aceite se mantuvo mas estable que con el intercambiador original, aunque el resultado dependio tanto del tamaño y ubicacion del radiador como del propio adaptador.

El termostato evita que el enfriador trabaje continuamente desde el arranque. Esto es positivo para un vehiculo de calle, donde circular durante mucho tiempo con el aceite demasiado frio puede perjudicar la lubricacion y aumentar el desgaste. La posibilidad de montar un elemento termostatico con apertura a 80 grados permite adaptar el comportamiento a ciertos usos, pero no sustituye a una medicion real mediante un sensor fiable.

Tras varios cientos de kilometros, revise el apriete, los racores y la junta. No observe fugas en las instalaciones correctamente alineadas. Si aparecen manchas, normalmente conviene buscar primero una junta mal asentada, un filtro con la base irregular o un latiguillo que este transmitiendo esfuerzo al adaptador.

Puntos fuertes y aspectos mejorables

Puntos fuertes:

• Permite instalar un enfriador de aceite sin modificar el cárter.
• Incluye dos opciones de rosca para ampliar la compatibilidad.
• El cuerpo de aluminio pesa poco y ocupa relativamente poco espacio.
• El termostato mejora el control de la temperatura del aceite.
• Las conexiones AN8 son habituales en preparaciones de calle y circuito amateur.

Aspectos mejorables:

• No incluye instrucciones detalladas ni una herramienta especifica de montaje.
• La compatibilidad depende totalmente de la rosca y de la geometria del vehiculo.
• El espacio adicional puede dificultar el uso del filtro original en algunos motores.
• No se debe asumir que las tolerancias sean identicas entre todas las unidades.
• La junta torica requiere especial cuidado durante el montaje.

Frente a adaptadores de marcas especializadas, la diferencia principal suele estar en la documentacion, el control dimensional y la disponibilidad de juntas de recambio. En una preparacion de competición o en un motor con lubricacion muy exigida, prefiero una pieza con pares de apriete documentados y soporte tecnico. Para una instalacion de calle bien planificada, este formato puede cumplir adecuadamente.

Veredicto del experto

Es una solucion funcional para incorporar un enfriador de aceite, un sensor o ambas cosas sin alterar permanentemente el motor. Su rendimiento depende menos de la apariencia del adaptador que de tres factores: elegir el perno correcto, mantener una alineacion sin tensiones y montar la junta torica con absoluta limpieza.

Lo recomiendo para proyectos de calle, tandas ocasionales y preparaciones turbo moderadas, siempre que se compruebe previamente la compatibilidad. No lo instalaria a ciegas en un motor de alto valor o de competición sin verificar roscas, holguras, caudal y presion de aceite. Bien montado y revisado, ofrece una forma compacta y razonable de ampliar el sistema de lubricacion.
