Análisis de Experto
Experto verificado
Análisis general del producto
He trabajado con este tipo de adaptadores sándwich en montajes de refrigeración adicional para vehículos de calle preparados y proyectos de circuito. Su función es sencilla, pero exige bastante precisión: se instala entre la base del filtro y el propio filtro para crear un circuito auxiliar de aceite, normalmente destinado a un enfriador externo o a distintos instrumentos de control.
Este modelo utiliza conexiones AN10 y ofrece una solución bastante compacta para evitar modificar la ubicación original del filtro. En un proyecto de preparación sobre un BMW E36 325i con más de 240.000 kilómetros, lo empleé como punto de toma para un radiador de aceite frontal. La ventaja principal fue mantener el filtro en su posición de origen y reducir la cantidad de modificaciones permanentes en el bloque motor.

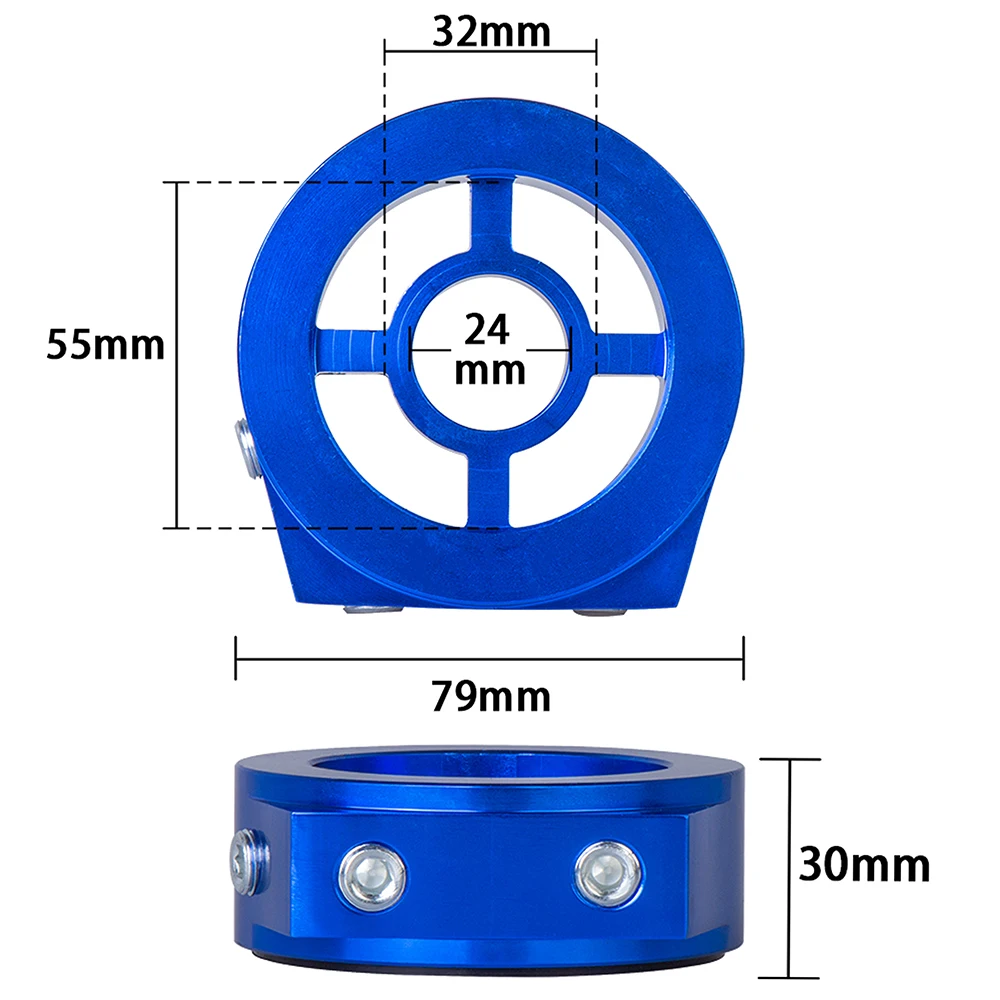

Sus dimensiones aproximadas, de 10,5 x 7,4 x 3,2 cm, permiten instalarlo en muchos compartimentos, aunque no lo consideraría un componente universal. La altura añadida puede provocar interferencias con colectores, ventiladores, soportes, correas o travesaños, especialmente en motores con el filtro orientado hacia abajo o muy próximo al chasis.
Calidad de fabricación y materiales
El cuerpo de aluminio anodizado resulta ligero y adecuado para este uso, siempre que se respeten los pares de apriete y se eviten esfuerzos laterales sobre las roscas. El acabado azul cumple una función estética y aporta protección superficial, pero no debe interpretarse como una garantía frente a cualquier tipo de abuso mecánico o térmico.

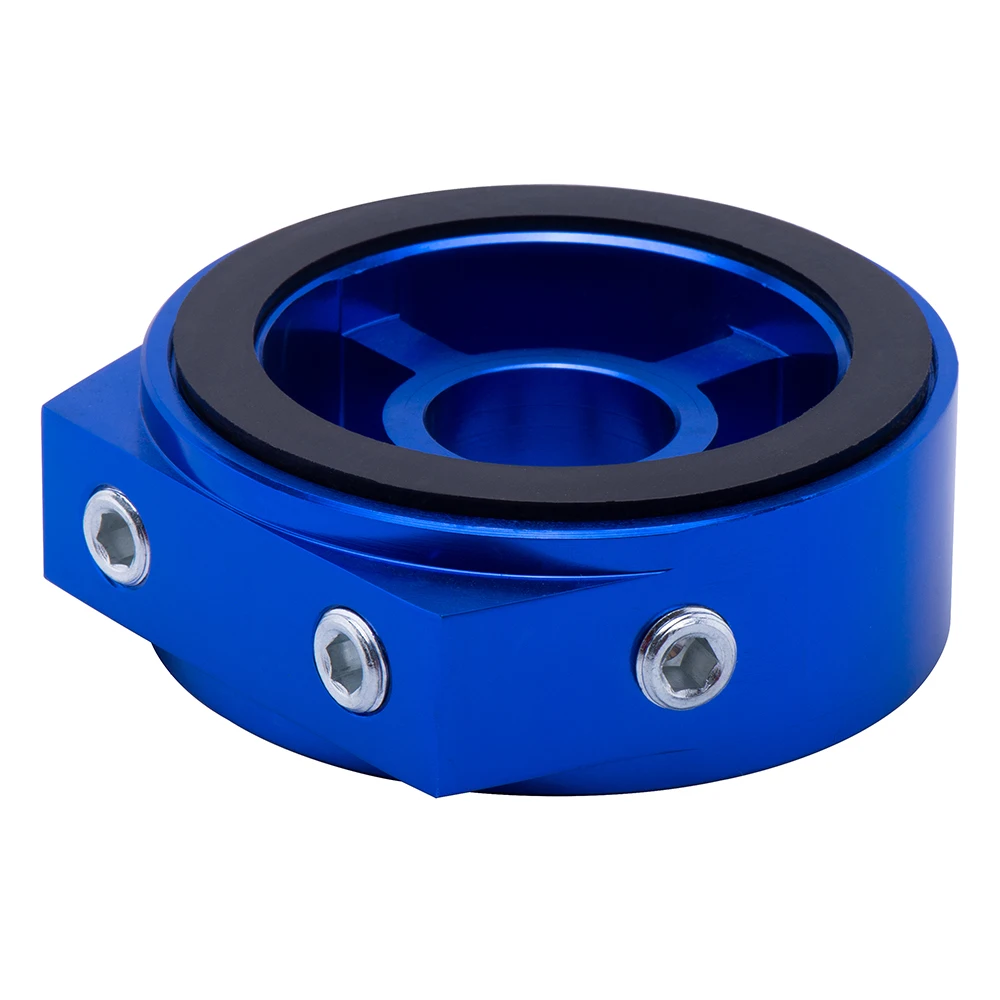

En las unidades que he manipulado, las zonas de contacto necesitan una revisión cuidadosa antes del montaje. Conviene comprobar que las superficies de apoyo estén limpias, planas y sin rebabas. En este tipo de piezas económicas, el punto más importante no suele ser el color o el mecanizado exterior, sino la calidad real de las roscas y la uniformidad de las caras donde trabajan las juntas.

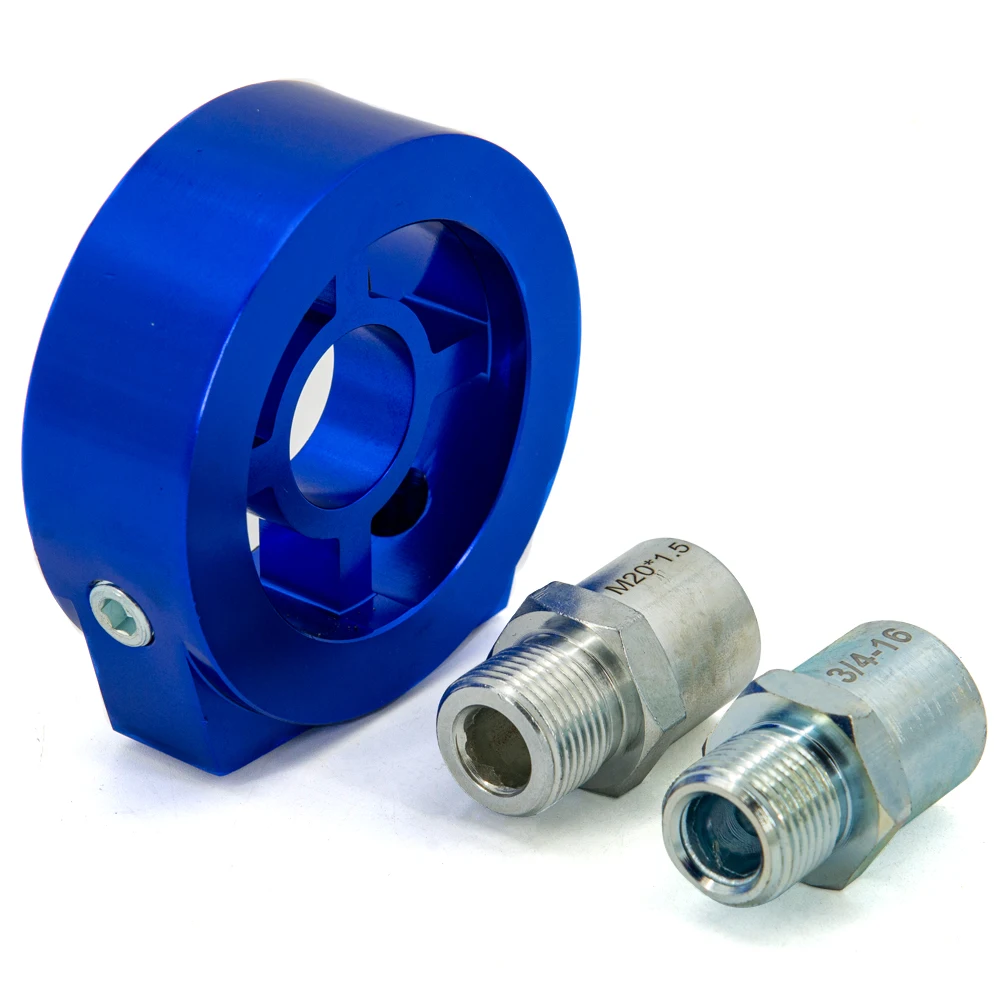

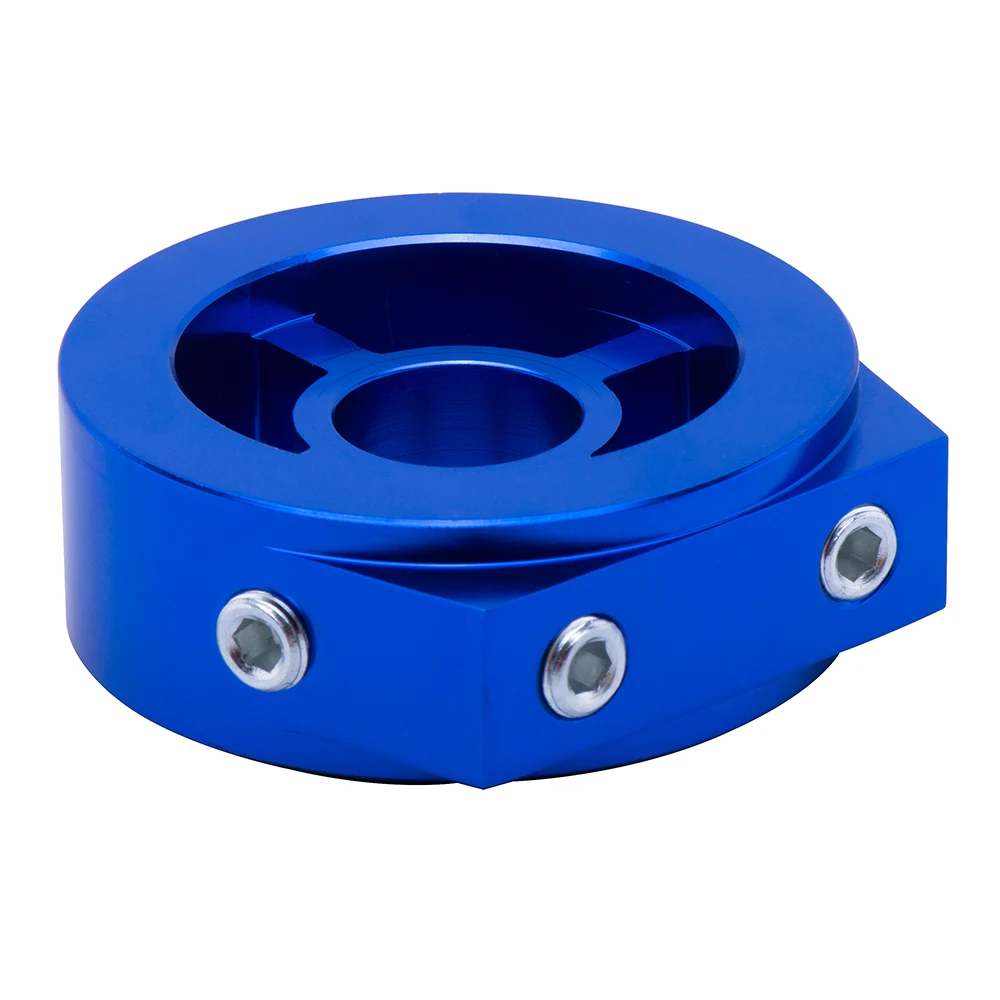

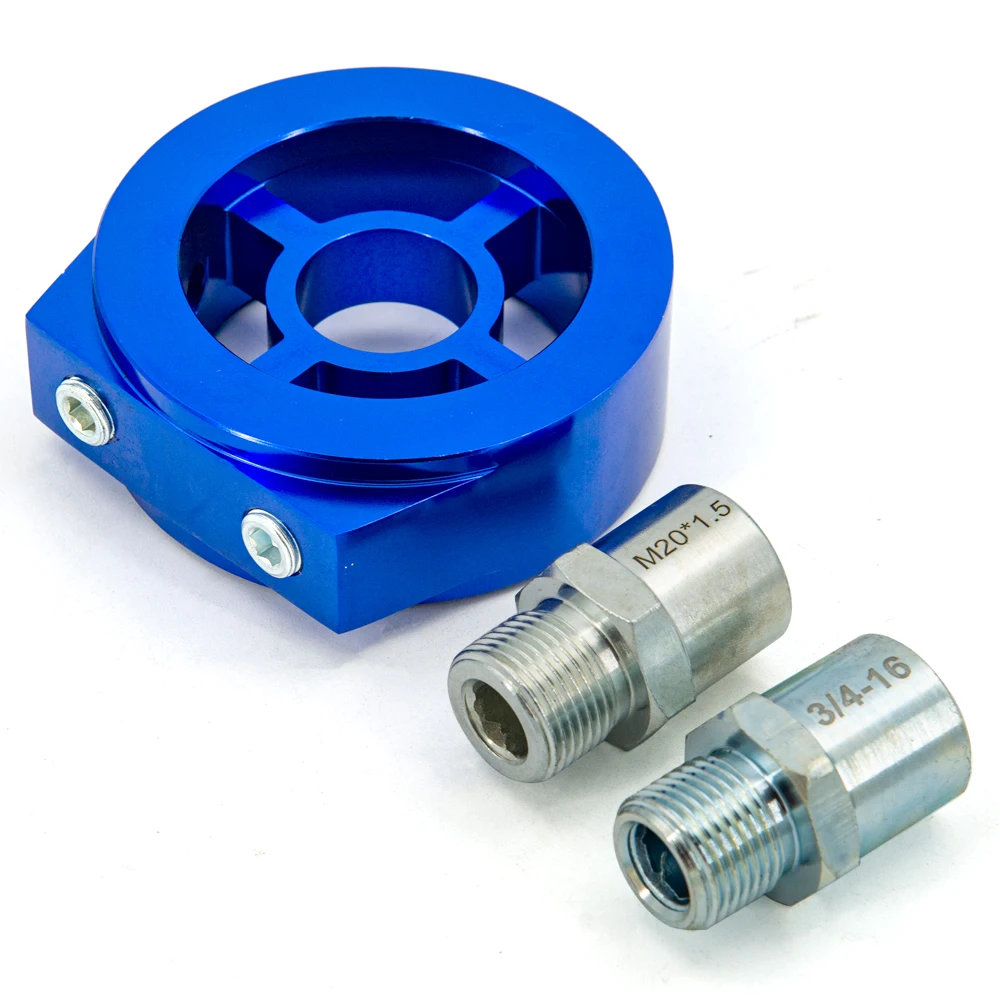

La rosca central puede configurarse para M20 x 1,5 o 3/4-16 UNF. No son medidas intercambiables, por lo que hay que identificar correctamente la rosca del soporte del filtro antes de pedir o instalar el adaptador. Los tres puertos auxiliares de 1/8 NPT ofrecen posibilidades para sensores de presión o temperatura, aunque no deben confundirse con conexiones métricas ni forzarse con racores inadecuados.
Montaje y compatibilidad
El montaje no es complicado para alguien acostumbrado a trabajar en circuitos de lubricación, pero no lo recomendaría como instalación improvisada. Primero retiro el filtro, limpio la base y compruebo que el tetón roscado y la junta de apoyo sean compatibles. Después presento el adaptador sin apretarlo para verificar la orientación de los puertos AN10 y la distancia disponible alrededor.
En un Honda Civic EP3 utilizado ocasionalmente en tandas, el espacio entre el filtro y los elementos cercanos era suficiente, pero fue necesario orientar las salidas para que las mangueras no quedaran dobladas. Las líneas AN10 necesitan un radio de curvatura razonable; si se fuerzan justo a la salida del adaptador, pueden transmitir esfuerzos a las roscas y acabar generando fugas.
La compatibilidad depende de varios factores:
- Rosca del soporte del filtro: M20 x 1,5 o 3/4-16 UNF.
- Diámetro y longitud del filtro utilizado.
- Espacio libre disponible alrededor del conjunto.
- Tipo de racores AN10 seleccionados.
- Presencia de sensores, soportes o válvulas termostáticas en el circuito.
Para sellar las conexiones 1/8 NPT utilizo un sellador compatible con aceite y temperatura, aplicado con moderación y sin invadir el paso interno. En las superficies de apoyo prefiero juntas adecuadas antes que abusar de pasta selladora. También conviene confirmar qué elementos incluye realmente el kit: el adaptador no debe darse por suministrado con racores, juntas, filtro, mangueras o enfriador.
Rendimiento y resultado final
El adaptador no enfría el aceite por sí mismo. Su función es proporcionar una derivación para crear un circuito adicional. El resultado final depende mucho más del tamaño del radiador, la longitud de las líneas, la calidad de los racores y la existencia de una válvula termostática que del propio bloque de aluminio.
En el BMW E36, combinado con un enfriador frontal y líneas correctamente dimensionadas, permitió estabilizar mejor la temperatura del aceite durante tandas de aproximadamente veinte minutos. En uso normal por carretera, la diferencia fue mucho menos apreciable, algo lógico porque la carga térmica era considerablemente inferior.
En el Honda Civic, la instalación quedó fiable tras revisar el apriete en frío y volver a inspeccionar el conjunto después de varios ciclos térmicos. No aparecieron pérdidas visibles, pero sí fue necesario corregir ligeramente la orientación de una línea para evitar que rozara con un soporte metálico.
Después de arrancar, siempre compruebo la presión de aceite y observo la zona del adaptador durante varios minutos. Posteriormente reviso el nivel, porque el circuito adicional y el enfriador incrementan el volumen total de aceite del motor.
Puntos fuertes y aspectos mejorables
Sus principales ventajas son el tamaño contenido, el bajo peso, la posibilidad de conservar la ubicación original del filtro y la disponibilidad de tres tomas auxiliares. También ofrece una base razonable para proyectos de refrigeración adicional sin fabricar una pieza específica para el motor.
Como aspectos mejorables, la compatibilidad no puede darse por supuesta y la ausencia de accesorios puede elevar el coste real del montaje. Las roscas NPT requieren especial cuidado, y el anodizado no compensa una mala alineación o un apriete excesivo. Frente a adaptadores de gama más alta, puede echarse en falta una documentación más completa sobre pares de apriete, juntas y configuración interna del circuito.
Veredicto del experto
Me parece una solución práctica para instalaciones de aceite auxiliar en vehículos preparados, siempre que se verifiquen previamente la rosca, el espacio y la orientación de las líneas. No es una pieza para montar a ciegas ni un sustituto de un sistema de refrigeración completo, pero cumple bien como interfaz entre el motor y un enfriador externo.
Recomiendo utilizar juntas nuevas, racores de calidad, mangueras protegidas frente al roce y una válvula termostática cuando el coche circule habitualmente por carretera. Tras los primeros kilómetros, revisaría fugas, nivel de aceite y apriete. Con esas precauciones, es un componente funcional y razonable para proyectos de preparación, competición amateur o control adicional de temperatura y presión.
