Análisis de Experto
Experto verificado
Análisis general del producto
He utilizado este tipo de adaptador en varios montajes de combustible aftermarket, especialmente al convertir las tomas de un riel con rosca ORB a una línea con racores AN. Su función es sencilla, pero muy importante: evitar combinaciones de reducciones, niples y sellantes que terminan creando puntos débiles o dificultando el mantenimiento.

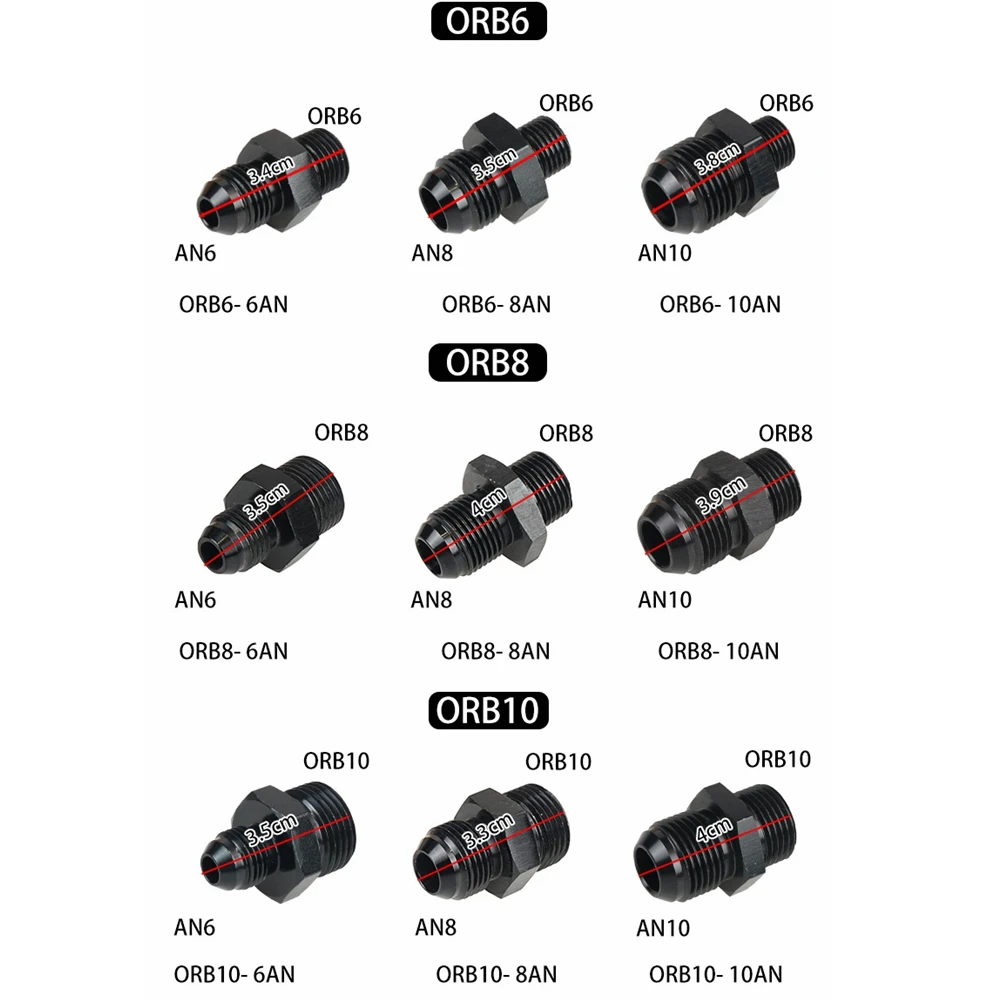

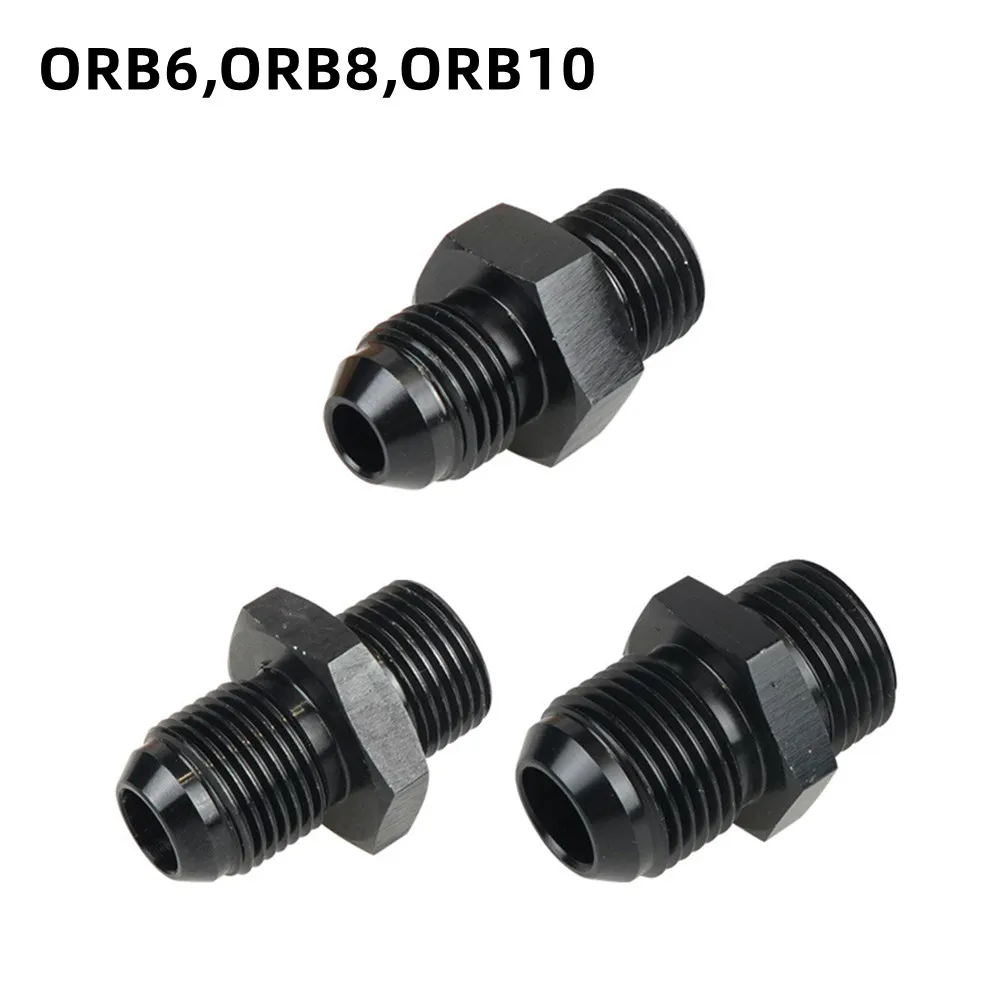

El adaptador de HTJCK está disponible en 6AN, 8AN y 10AN, por lo que permite adaptar desde una línea de alimentación convencional hasta una instalación de mayor caudal. La elección debe hacerse teniendo en cuenta el diámetro real de la línea, el tamaño de la toma del riel y el caudal necesario para el sistema de inyección. No conviene elegir una medida mayor únicamente por estética, ya que un racor sobredimensionado puede complicar el recorrido del latiguillo y aumentar el esfuerzo sobre el riel.
En un montaje con un riel de combustible aftermarket y latiguillos trenzados, el adaptador permite dejar una conexión limpia, compacta y visualmente ordenada. También resulta práctico cuando el acceso al riel es limitado y se necesita orientar el latiguillo sin recurrir a soluciones improvisadas.
Calidad de fabricación y materiales

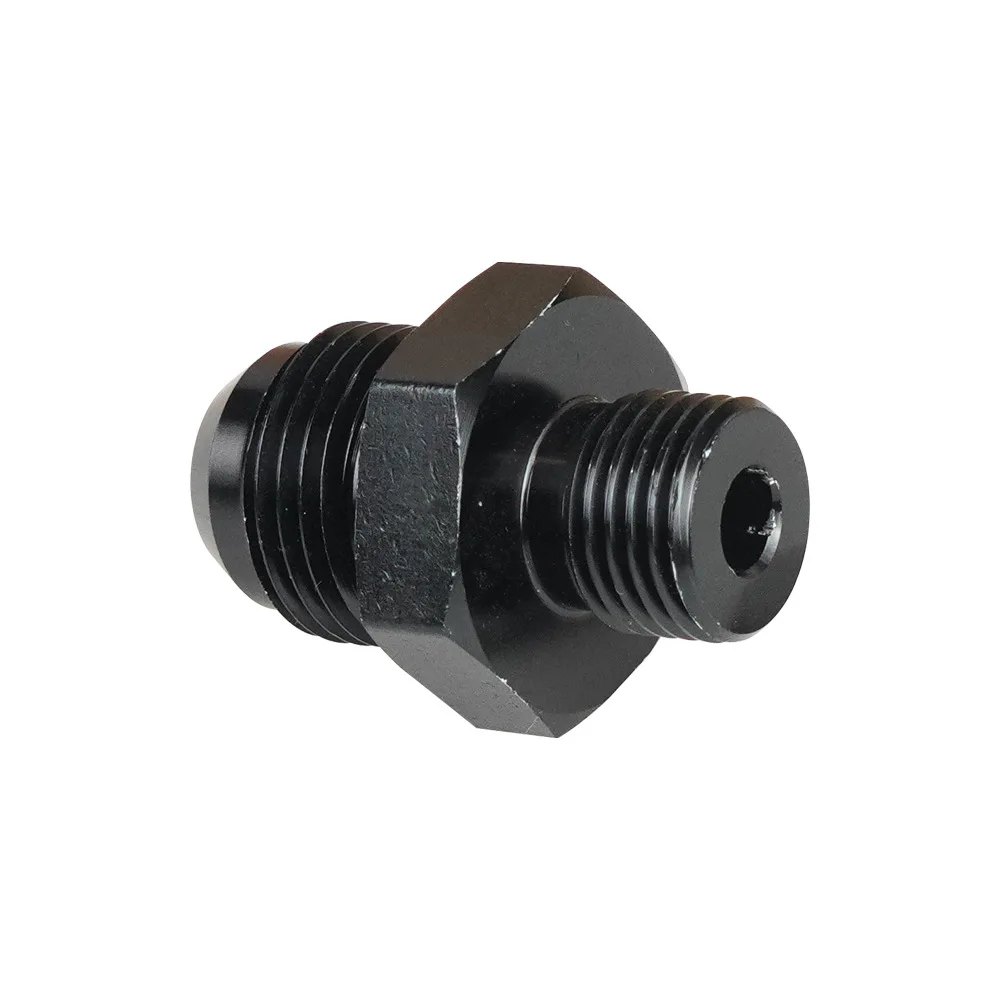

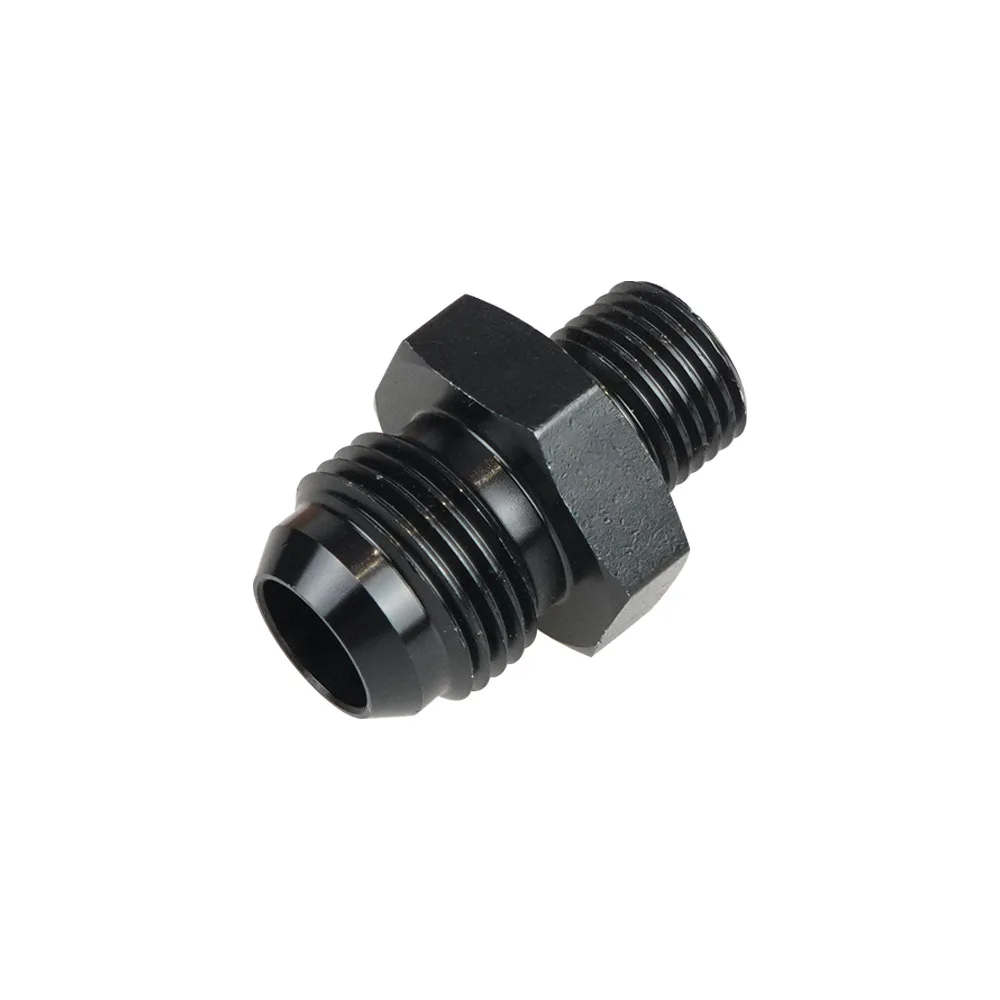

El cuerpo está fabricado en aleación de aluminio 6061-T6 y presenta un anodizado negro uniforme. En la práctica, este material ofrece una relación razonable entre resistencia y peso para una pieza de este tipo. El acabado no solo mejora la apariencia del vano motor, sino que también ayuda a proteger la superficie frente a la oxidación superficial y al contacto habitual con suciedad o vapores de combustible.
Al revisar las piezas antes del montaje, prestaría especial atención a tres zonas: el estado de la rosca ORB, la superficie de apoyo de la junta tórica y el cono AN de 37 grados. La mecanización debe ser limpia, sin rebabas ni marcas profundas. Cualquier defecto en el cono puede impedir que el latiguillo selle correctamente, aunque la rosca apriete con normalidad.
La junta tórica de NBR incluida es adecuada para este tipo de aplicaciones y debe instalarse sin torsiones ni cortes. Es importante lubricarla ligeramente con combustible compatible o con un lubricante apropiado antes de introducir el adaptador en el riel. Montarla en seco puede pellizcarla durante el apriete.
Montaje y compatibilidad
El montaje es directo siempre que el riel utilice una toma ORB macho o hembra compatible con este adaptador. La junta tórica se encarga del sellado en ese lado, por lo que no se debe aplicar cinta de PTFE ni sellante de roscas. El sellante puede contaminar el circuito y, además, alterar la posición de apriete de la pieza.

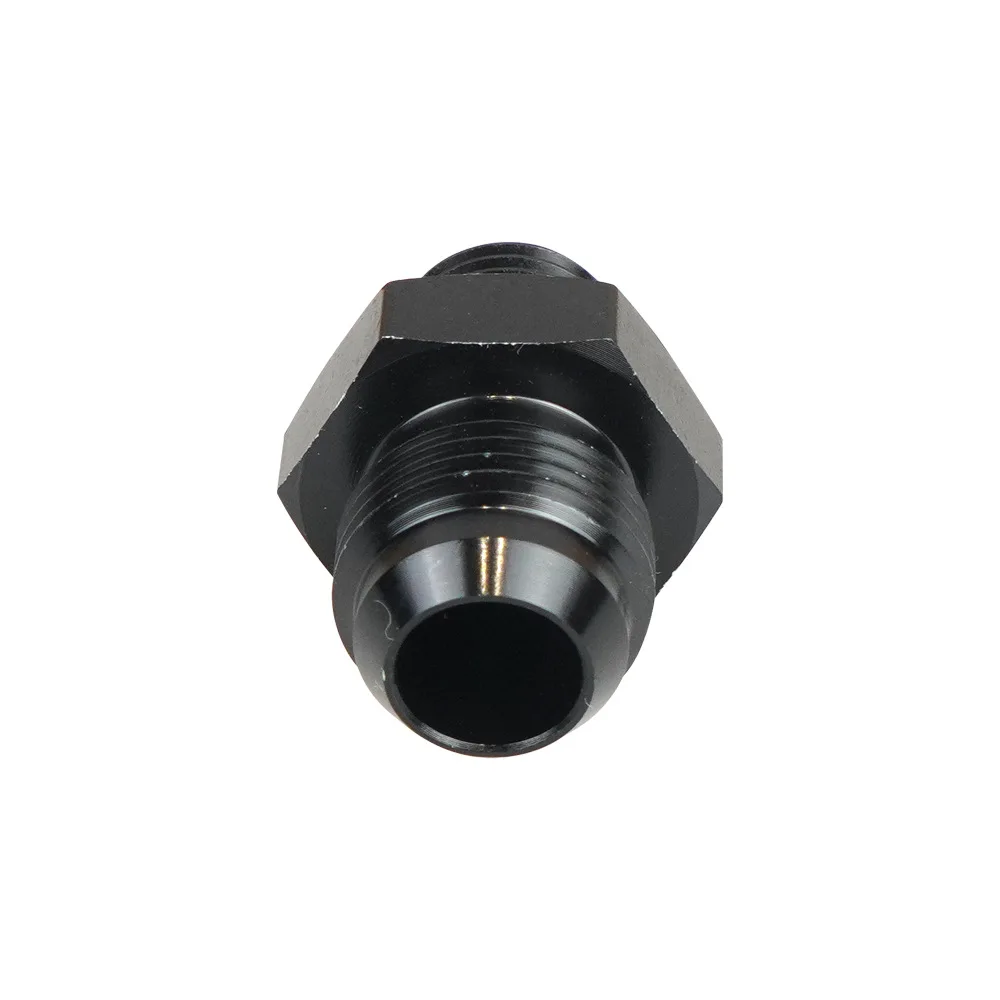

En el lado AN, el sellado se produce entre dos conos de 37 grados. La rosca únicamente mantiene unidas las piezas; no es la superficie que realiza el cierre. Por este motivo, conviene utilizar un latiguillo AN de calidad y comprobar que el cono no tenga arañazos, golpes o restos de suciedad.
Antes de apretar, presento el adaptador a mano y verifico que la junta tórica no se desplace. Después lo aprieto de forma progresiva, manteniendo la orientación final del latiguillo. No recomiendo forzar el adaptador para conseguir una posición concreta, porque se puede dañar la junta o transmitir demasiada carga a la rosca del riel.
No es compatible con tomas NPT ni sustituye a un adaptador de conexión hembra. También hay que confirmar si el riel necesita una rosca ORB de una medida concreta, ya que elegir únicamente por el tamaño AN puede llevar a comprar una pieza que no encaje.
Rendimiento y resultado final
En una instalación de gasolina con línea 6AN, el resultado esperado es una conexión compacta y fácil de inspeccionar. En configuraciones con E85 o con mayor demanda de combustible, las versiones 8AN y 10AN permiten mantener un diámetro de línea más generoso, siempre que el resto del sistema, incluida la bomba, el filtro y el regulador, esté dimensionado de forma coherente.
La presión máxima de trabajo declarada es de 4000 PSI y el rango de temperatura indicado va de menos 40 grados a 100 grados. Estas cifras proporcionan margen suficiente para una instalación de combustible de automoción, pero en un vano motor muy caliente conviene alejar el latiguillo de colectores, turbocompresores y zonas de radiación directa. La temperatura real del entorno puede ser más importante que la del combustible.
Tras el montaje, revisaría la unión con el sistema sin arrancar y después con el motor al ralentí. En una conversión a E85, repetiría la inspección después de varios ciclos térmicos, porque las juntas y los latiguillos pueden asentarse. Un papel absorbente alrededor de la unión ayuda a detectar pequeñas humedades que a simple vista pasan desapercibidas.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Construcción ligera en aluminio 6061-T6.
- Acabado anodizado negro discreto y fácil de combinar con otros componentes.
- Sellado ORB mediante junta tórica, sin necesidad de sellante.
- Conexión AN de 37 grados compatible con latiguillos habituales del sistema.
- Disponibilidad en 6AN, 8AN y 10AN.
- Diseño más limpio que una combinación de varias reducciones.
Aspectos mejorables:
- La compatibilidad depende completamente de confirmar la rosca ORB y su medida.
- No sirve para rieles NPT ni para conexiones hembra.
- El aluminio requiere cuidado para no marcar el hexágono durante el apriete.
- La junta tórica es un elemento de desgaste y conviene sustituirla si se desmonta varias veces.
- El acabado negro puede disimular pequeñas marcas, por lo que hay que revisar bien el cono antes de conectar el latiguillo.
Frente a adaptadores genéricos de acabado natural, este modelo ofrece una integración visual más cuidada. Frente a racores mecanizados de gama profesional, la diferencia estará principalmente en el control de tolerancias, la disponibilidad de juntas de repuesto y la consistencia del acabado entre lotes.
Veredicto del experto
Considero que es una solución práctica para convertir una toma ORB de un riel de combustible a una línea AN sin introducir piezas intermedias innecesarias. Su funcionamiento dependerá mucho más de escoger correctamente la medida y de respetar el montaje del cono y la junta tórica que del propio diseño del adaptador.
Lo recomendaría para proyectos de gasolina o E85 en los que se busque una instalación ordenada, ligera y fácil de mantener. Antes de comprarlo, confirmaría la rosca del riel, el tamaño de la línea, el tipo de latiguillo y el espacio disponible para el giro del racor. Con esas comprobaciones y una revisión periódica de las juntas, puede cumplir correctamente en una instalación de combustible modificada.
