Análisis general del producto

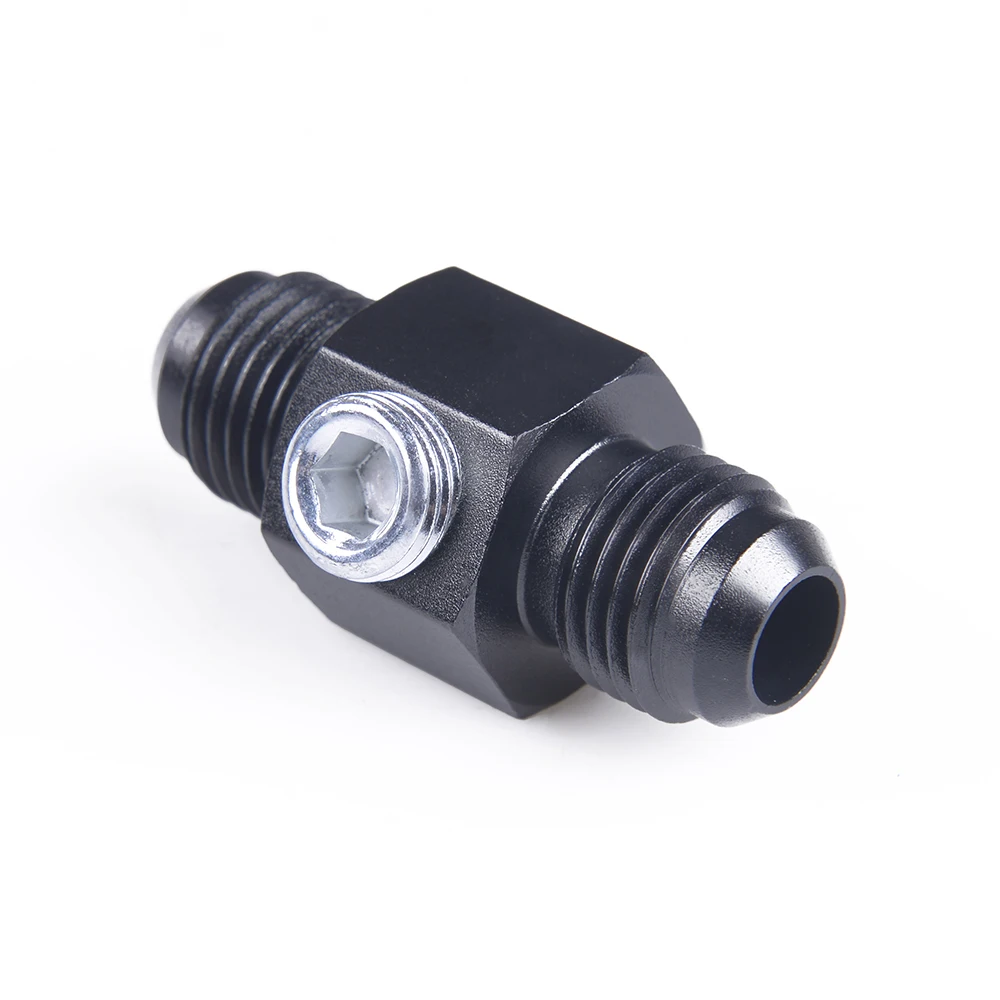

He utilizado este tipo de adaptador en instalaciones auxiliares de combustible, aceite y señalización de presión, y su principal ventaja es que permite añadir un punto de lectura sin tener que rehacer toda la línea. El formato recto resulta especialmente práctico cuando la manguera sigue un recorrido longitudinal y se dispone de espacio suficiente alrededor del racor.

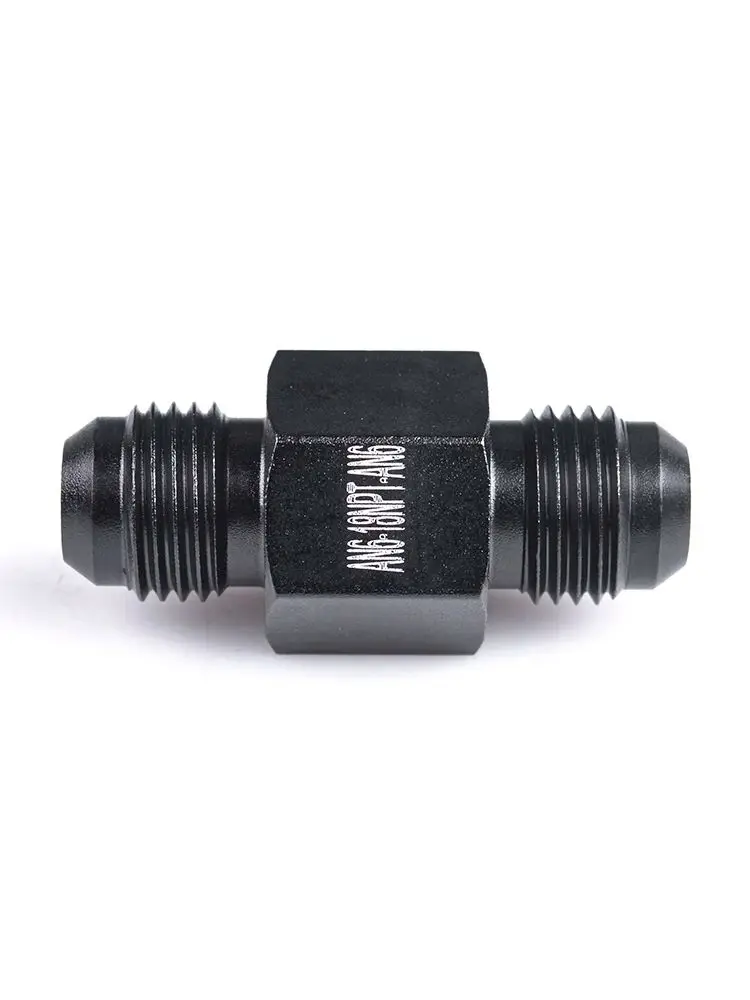

La pieza está disponible para líneas AN6, AN8 y AN10, por lo que conviene elegir la medida exacta del circuito. No se debe confundir el tamaño AN con el diámetro exterior de la manguera: son estándares de conexión distintos y una elección incorrecta puede provocar una unión aparentemente compatible, pero incapaz de sellar correctamente.

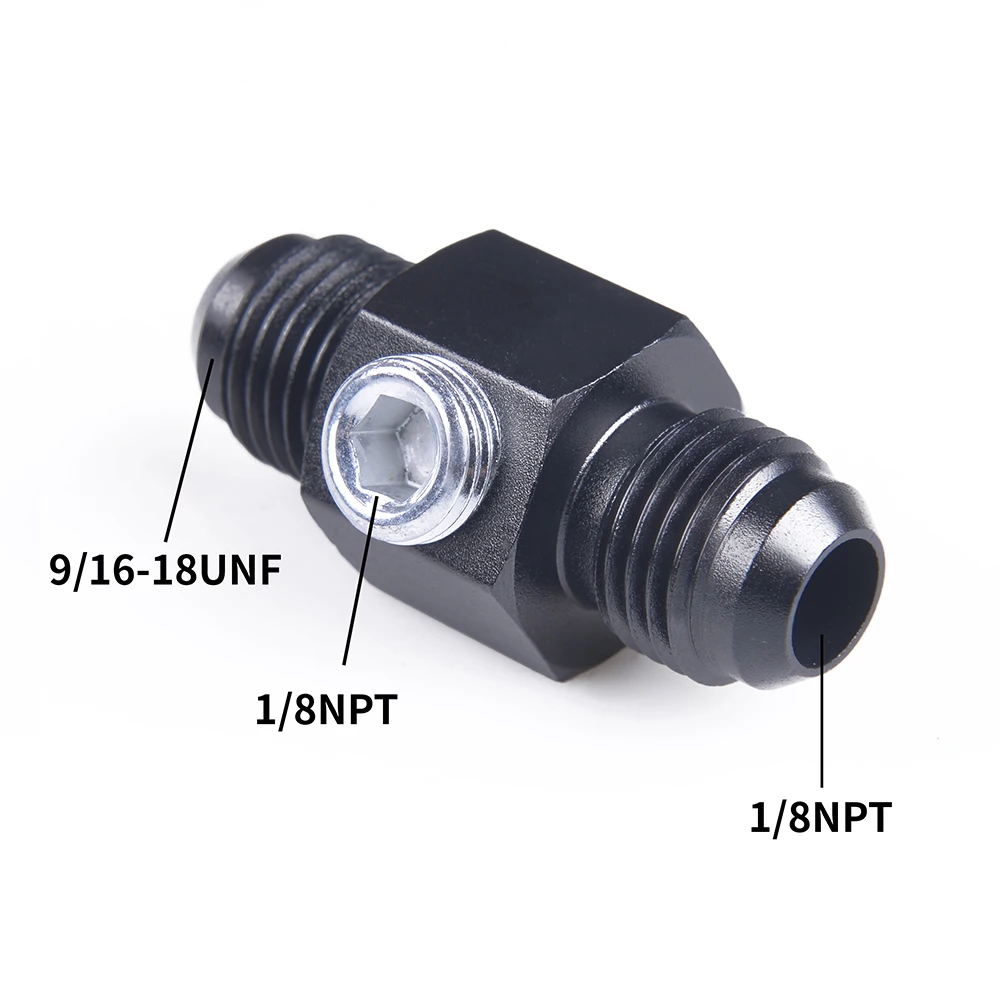

El puerto auxiliar de 1/8" NPT permite instalar un manómetro, un sensor de presión o un adaptador intermedio compatible. El instrumento no está incluido, de modo que hay que planificar previamente el tipo de rosca, la longitud del sensor y el espacio disponible.
Calidad de fabricación y materiales
El cuerpo de aluminio 6061-T6 es una elección habitual en racorería de automoción porque ofrece un buen equilibrio entre peso, mecanizado y resistencia para este tipo de accesorios. En la mano se aprecia una pieza ligera, algo importante cuando se monta en una línea de PTFE que no debe soportar esfuerzos innecesarios.
El acabado anodizado aporta protección superficial y mejora la resistencia frente a la corrosión habitual del vano motor. No obstante, el anodizado no sustituye una correcta limpieza ni protege una rosca dañada por exceso de apriete. Las zonas de unión deben llegar limpias, sin virutas, restos de sellador ni partículas que puedan terminar dentro del circuito.
En este tipo de adaptadores valoro especialmente que las roscas entren suaves desde las primeras vueltas. Si el racor AN ofrece resistencia prematura, no conviene insistir con una llave: puede tratarse de una medida diferente, una rosca cruzada o suciedad en el asiento. Las conexiones AN sellan mediante sus superficies de asiento, no mediante la rosca, por lo que aplicar sellador en esa zona sería contraproducente.
Montaje y compatibilidad
El montaje es sencillo siempre que se comprueben antes las medidas y el tipo de manguera. En una línea con tubo PTFE, el adaptador debe utilizarse junto con terminales AN específicos para PTFE; no sirve cualquier racor destinado a manguera convencional. También es necesario verificar que el resto del circuito emplea el mismo estándar de conexión.
Para instalarlo correctamente, sigo este procedimiento:
- Despresurizo por completo la línea y limpio el exterior de los racores.
- Compruebo que el tamaño seleccionado, AN6, AN8 o AN10, coincide con ambos extremos.
- Presento las piezas a mano, sin herramientas, para confirmar que la rosca entra recta.
- Conecto el racor AN sujetando el cuerpo del adaptador y evitando torsionar la manguera.
- Instalo el manómetro o sensor en el puerto NPT con un sellador compatible con el fluido utilizado.
- Presurizo progresivamente y reviso la unión con el motor parado antes de realizar una prueba dinámica.
La rosca NPT es cónica, así que no debe forzarse hasta el fondo. Un exceso de apriete puede agrietar el aluminio, deformar el alojamiento o dañar el sensor. En circuitos de freno hay que extremar aún más la precaución: solo lo montaría si el conjunto completo, incluidos racores, tubo, sensor y adaptadores, está expresamente homologado para esa aplicación. Que una pieza acepte una conexión compatible no significa por sí solo que todo el conjunto sea adecuado para un circuito de seguridad.
Rendimiento y resultado final

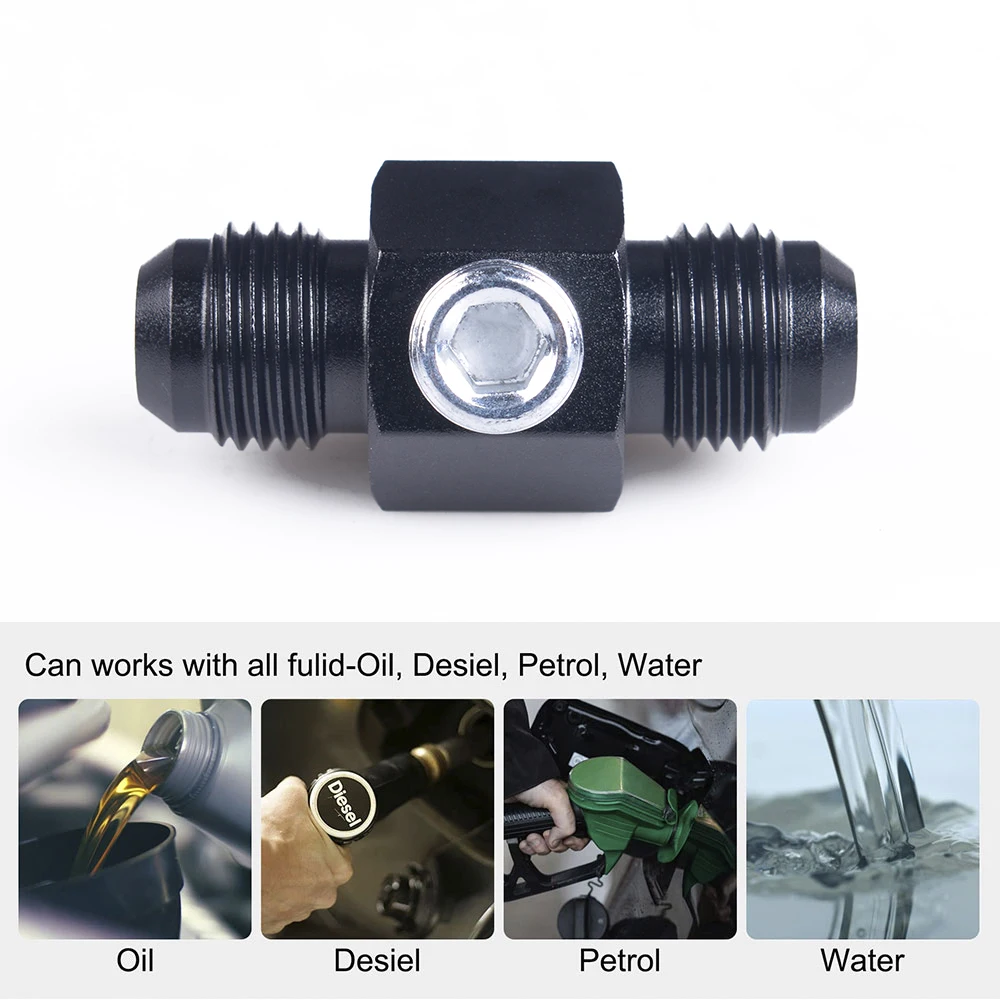

En una instalación de combustible, el adaptador cumple bien su función como punto intermedio para medir presión sin añadir un bloque voluminoso. El diseño recto ayuda a mantener un recorrido limpio, aunque puede exigir un codo adicional si el manómetro queda demasiado cerca de otros componentes del vano motor.
En vehículos preparados para tandas, donde se necesita comprobar la presión de combustible o aceite, la posibilidad de añadir un sensor en una línea AN resulta más ordenada que recurrir a adaptaciones improvisadas. En un montaje equivalente sobre un turismo con línea de combustible PTFE, dejaría siempre la pieza fijada mediante el propio recorrido de la tubería, evitando que el peso del manómetro quede colgando directamente del adaptador.
Frente a alternativas de gama superior, la diferencia suele estar en el control dimensional, la regularidad del anodizado y la documentación sobre presiones, temperaturas y trazabilidad. Este modelo ofrece una solución funcional y compacta, pero no aporta por sí mismo esos datos de validación. Para una preparación de competición o un circuito de freno de altas exigencias, prefiero una referencia con especificaciones completas y certificación de uso claramente definida.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Fabricación ligera en aluminio 6061-T6.
- Formato recto y compacto.
- Disponibilidad en medidas AN6, AN8 y AN10.
- Puerto auxiliar NPT de 1/8" para manómetro o sensor.
- Buena solución para ordenar instalaciones de combustible o instrumentación.
- Montaje sencillo cuando se respetan las medidas y los asientos AN.
Aspectos mejorables:
- No incluye manómetro, sensor ni adaptadores adicionales.
- No se indican valores concretos de presión o temperatura máxima.
- La compatibilidad con frenos no debería darse por supuesta sin validar el conjunto completo.
- El aluminio exige controlar cuidadosamente el par de apriete.
- Puede requerir soporte adicional si se instala un instrumento pesado o sometido a vibraciones.
Veredicto del experto
Me parece un adaptador práctico para añadir una toma de medición en una instalación AN sin complicar innecesariamente el circuito. Su construcción en aluminio 6061-T6, el formato recto y la variedad de medidas lo hacen adecuado para proyectos de automoción, especialmente líneas de combustible e instrumentación auxiliar con tubo PTFE.
Lo recomendaría para preparaciones de calle, proyectos de tuning y vehículos de circuito siempre que se seleccione correctamente la medida y se verifique la presión admisible del sistema. La clave está en no tratarlo como una pieza universal: en combustible puede resolver una instalación con bastante limpieza, mientras que en frenos solo debe emplearse tras confirmar la idoneidad de todos los componentes y del montaje.
