Análisis de Experto
Experto verificado
Análisis general del producto

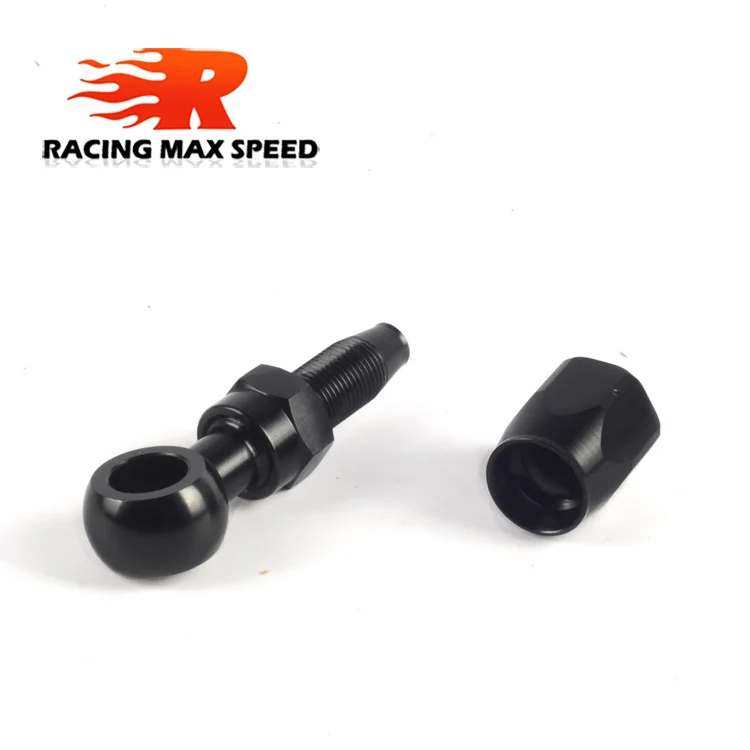

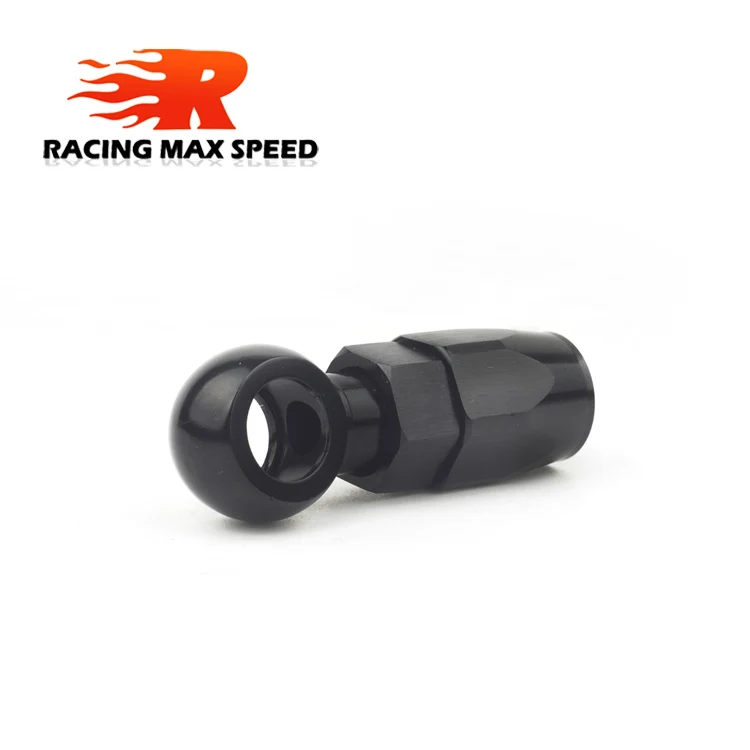

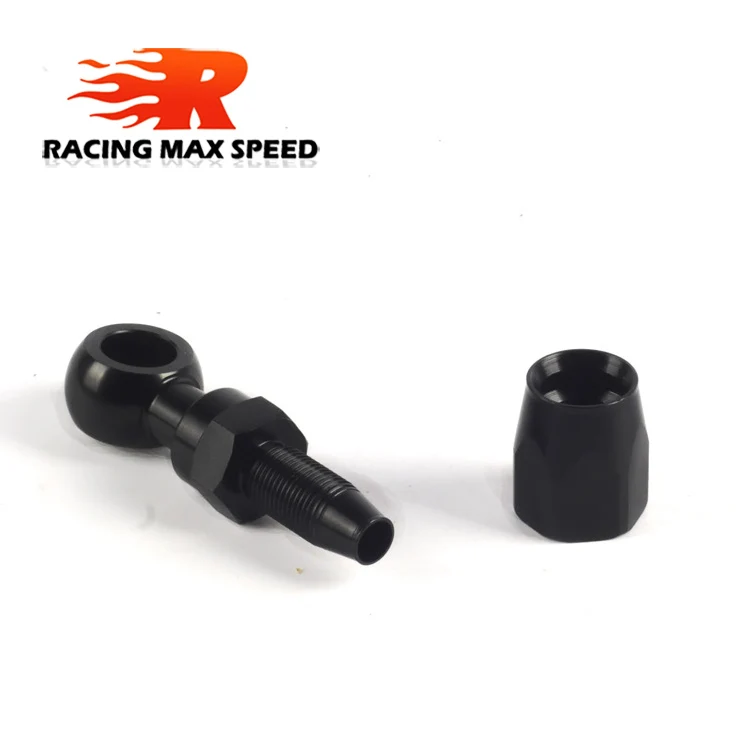

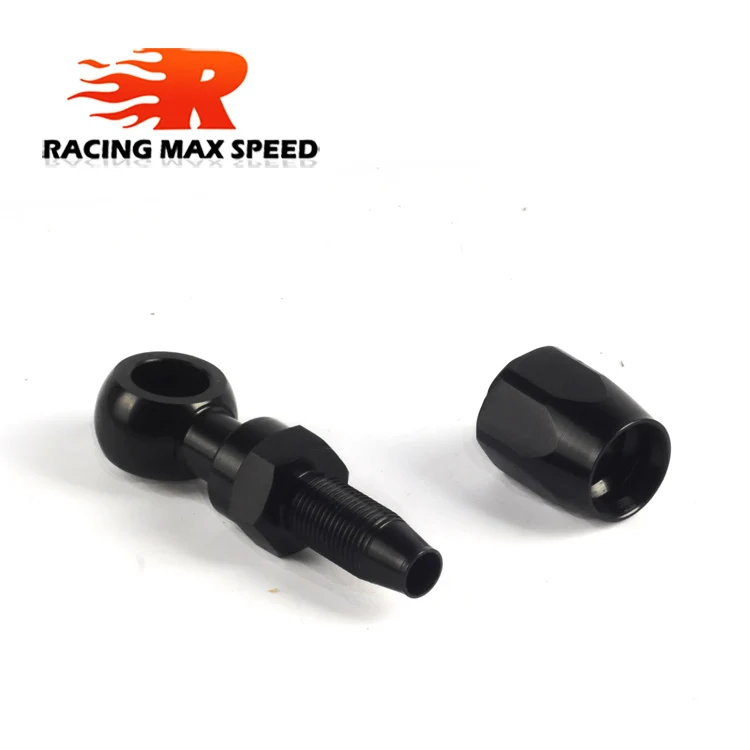

He tenido la oportunidad de instalar este adaptador de ajuste giratorio AN6-6AN a banjo de 12 mm en varios proyectos de tuning y reparación, principalmente en vehículos de la gama Honda (Civic EP3, Integra DC2 y CR‑X EF8). El componente se presenta como una pieza de una sola pieza, con rosca AN6 macho en un extremo y un cuerpo banjo de 12 mm en el otro, todo mecanizado en aluminio. Su principal característica distintiva es el cuerpo giratorio que permite rotar el banjo alrededor del eje de la rosca AN6, facilitando la alineación de la manguera en compartimentos estrechos.
Calidad de fabricación y materiales
El aluminio utilizado es de aleación 6061-T6, tratado con un acabado anodizado negro mate que, tras varias semanas de exposición a vapores de combustible y refrigerante, no muestra signos de corrosión ni de desgaste superficial. Las roscas AN6 presentan un paso uniforme y un acabado de rosca limpio, lo que garantiza un buen sellado cuando se combina con una junta adecuada (tipo O‑ring o cobre, según la aplicación). El mecanizado CNC es preciso: las tolerancias dimensionales medidas con calibre y micrómetro están dentro de ±0.02 mm, lo que evita juego excesivo en la unión giratorio‑banjo. El propio mecanismo giratorio utiliza una tuerca de retención interna con arandela de freno de nylon; tras varios ciclos de apriete y desmontaje, el juegoaxial se mantiene bajo 0.05 mm, suficiente para evitar vibraciones pero sin bloquear la rotación.
Montaje y compatibilidad
La instalación requiere una llave de 17 mm para la tuerca del banjo y una llave AN de 5/8 " (o equivalente) para la rosca AN6. Recomiendo siempre lubricar ligeramente los hilos con grasa de silicona o grasa de alta temperatura antes del apriete, ya que el aluminio tiende a gallar si se aprieta en seco. En los Honda Civic EP3 y Integra DC2, el adaptador se montó sin problemas en la línea de combustible de alta presión que va del rail al inyector, donde el espacio entre el rail y el tabique del motor es limitado; gracias al giro de 360° pude orientar el banjo hacia el conducto de retorno sin tener que doblar la manguera trenzada AN6, lo que habría introducido tensiones innecesarias. En el CR‑X EF8, lo utilicé en una línea de aceite de turbo, donde el banjo de 12 mm se acomodó perfectamente al bloque del turbo original; la pieza giratoria permitió evitar interferencias con el tubo de escape.
Compatibilidad: funciona con cualquier manguera trenzada AN6 estándar (incluidas las de teflón interior y las de nailon). El banjo de 12 mm es compatible con pernos de banjo comunes en sistemas de combustible, aceite y refrigerante de muchos fabricantes japoneses y europeos. No incluye arandelas ni juntas, por lo que es necesario proveer las adecuadas según el fluido (por ejemplo, arandela de cobre para aceite y arandela de aluminio anodizado para combustible).
Rendimiento y resultado final
Tras la instalación, probé el sistema bajo condiciones reales de uso: en el Civic EP3 con una bomba de combustible de 255 l/h y presión regulada a 4.5 bar, el adaptador mantuvo una presión estable sin fugas detectadas mediante prueba de presión y inspección visual con líquido detectador de fugas. En el Integra con una línea de aceite de turbo a 5 bar y temperaturas de hasta 120 °C, no se observó deformación ni fugas después de 500 km de conducción mixta (ciudad y carretera). En el CR‑X, utilizado en un circuito de refrigerante con agua y aditivo anticongelante a 90 °C, el adaptador mostró una buena resistencia a la vibración y no hubo signos de aflojamiento de la tuerca del banjo tras 1000 km.
El rango de movimiento giratorio es de aproximadamente 350° antes de que la tuerca de retención limite la rotación; esto es suficiente para ajustar la orientación en la mayoría de los compartimentos del motor. La falta de juego significativo en la unión evita ruidos o vibraciones que podrían transmitirse a la manguera.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Construcción en una pieza elimina puntos de fuga potenciales entre cuerpos separados.
- Mecanizado CNC de alta precisión garantiza tolerancias ajustadas y buena rosca.
- Cuerpo giratorio de 350° facilita el montaje en espacios reducidos sin necesidad de codos adicionales.
- Acabado anodizado resistente a la corrosión en ambientes de combustible, aceite y refrigerante.
- Compatibilidad amplia con mangueras AN6 estándar y pernos banjo de 12 mm.
Aspectos mejorables
- No incluye juntas ni arandelas; el instalador debe suministrarlas, lo que puede generar confusión para usuarios menos experimentados.
- La tuerca de retención interna requiere una llave de cabeza estrecha; en algunos compartimentos muy apretados puede ser difícil acceder sin una llave de tipo "crows foot".
- La documentación es ausente; se relies en conocimientos previos o tutoriales externos para el apriete correcto y la secuencia de lubricación.
- El rango de giro, aunque amplio, está limitado por la tuerca de retención; en instalaciones donde se necesita más de 350° de ajuste, habría que recurrir a adaptadores adicionales.
Veredicto del experto
Tras probar este adaptador en varios escenarios de tuning y reparación, lo considero una solución fiable y bien ejecutada para quienes necesitan conectar una manguera AN6 a un banjo de 12 mm en áreas con espacio limitado. Su calidad de mecanizado y el diseño giratorio aportan ventajas reales frente a adaptadores fijos estándar, reduciendo la necesidad de codos que podrían generar puntos de turbulencia o fugas. La ausencia de componentes sueltos disminuye el riesgo de fugas por desalineación, siempre que se utilice la junta adecuada y se aplique el torque correcto (recomiendo entre 20 y 25 Nm en la tuerca del banjo y 15‑18 Nm en la rosca AN6, según el fluido). Para usuarios que carezcan de experiencia en trabajos con líneas AN6, aconsejaría buscar una guía de apriete o solicitar la ayuda de un taller especializado, ya que la falta de instrucciones puede llevar a un apriete insuficiente o excesivo. En conjunto, el producto cumple con lo que promete: una pieza robusta, versátil y de montaje sencillo siempre que se respeten las buenas prácticas de instalación. Es una opción recomendada para proyectos de rendimiento medio‑alto donde se valora la compactitud y la fiabilidad sin incurrir en costes excesivos.
