Análisis general del producto

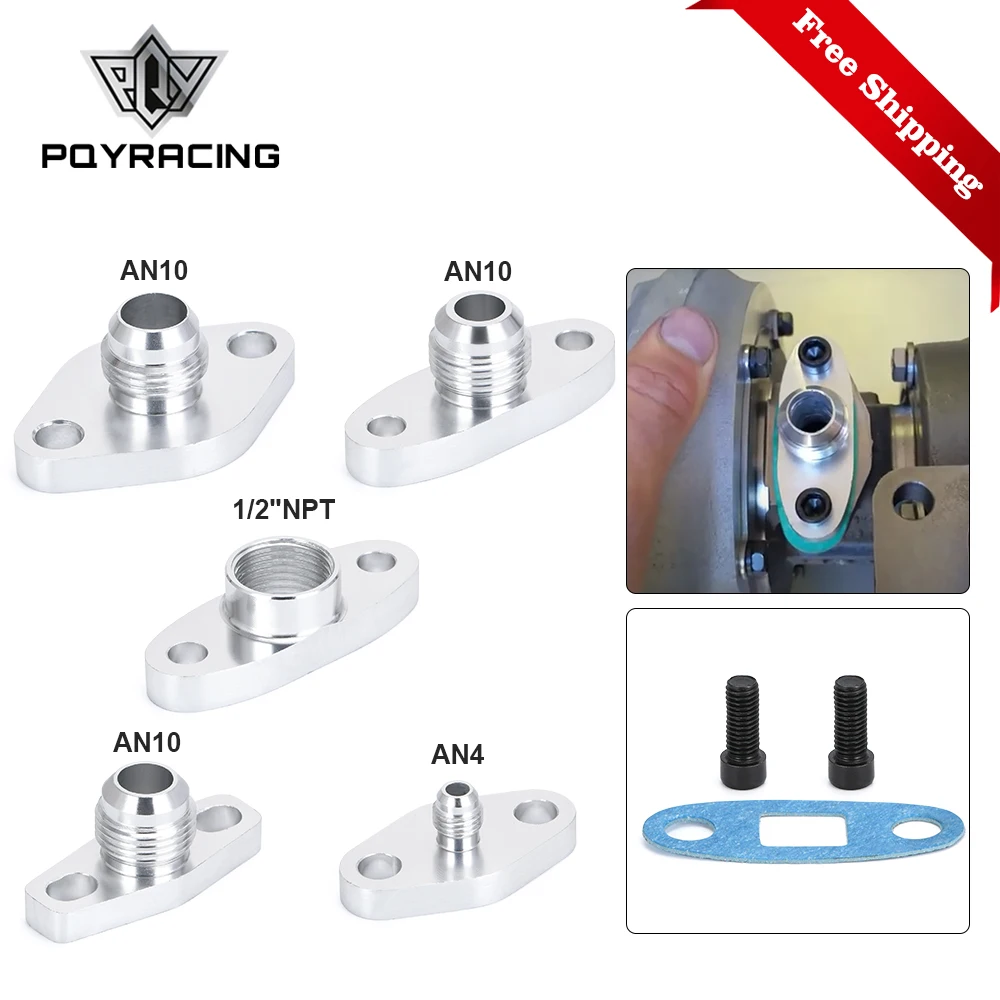

He montado este tipo de adaptador de brida para circuito de aceite en varias instalaciones de turbos de brida (familias T3/T4/T04, T25/T28/T30 y opciones GT, además de configuraciones con Borg Warner S-series). En todos los casos, la función práctica es la misma: ordenar la conexión de alimentación y/o drenaje de aceite del turbo, evitando esas conexiones “a la carrera” con manguitos sueltos o adaptadores improvisados que con el tiempo acaban rezumando.
En mi experiencia, donde más se nota es en turbos con drenaje alto o en vehículos con el vano más justo: te permite dejar la línea de aceite con una geometría limpia, con acceso razonable para inspección y, sobre todo, con un punto de sellado que trabaja bien cuando el motor coge temperatura.
El conjunto está pensado para que el circuito gane fiabilidad en el área crítica de fugas: la unión entre la brida y el turbo, y la salida roscada central hacia tu adaptador/latiguillo.
Calidad de fabricación y materiales

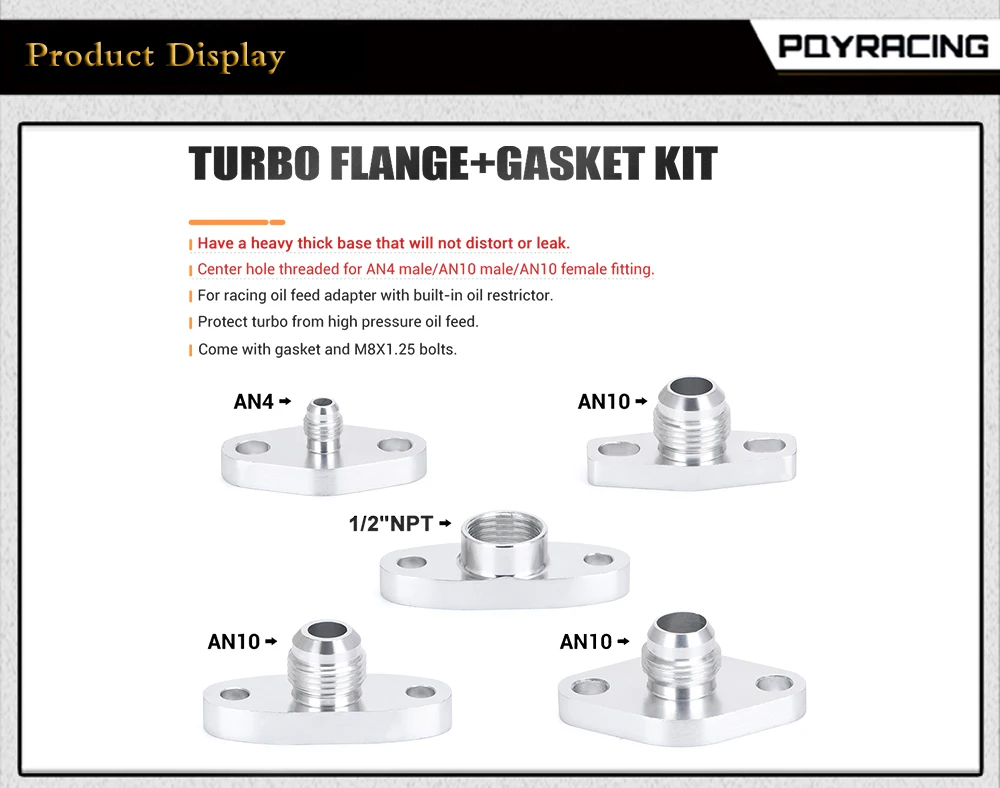

Lo primero que me llamó la atención al tenerlo en la mano fue el acabado y la rigidez del bloque. Es aluminio billet T6061 mecanizado por CNC, con una base relativamente “gorda” que se nota que está hecha para resistir aprietes repetidos sin deformarse. En adaptadores de este tipo, si la base es frágil o se mecaniza con holguras, a la larga aparece el problema típico: microfugas que primero son “una gota” y luego se convierten en un vaho de aceite alrededor del turbo.

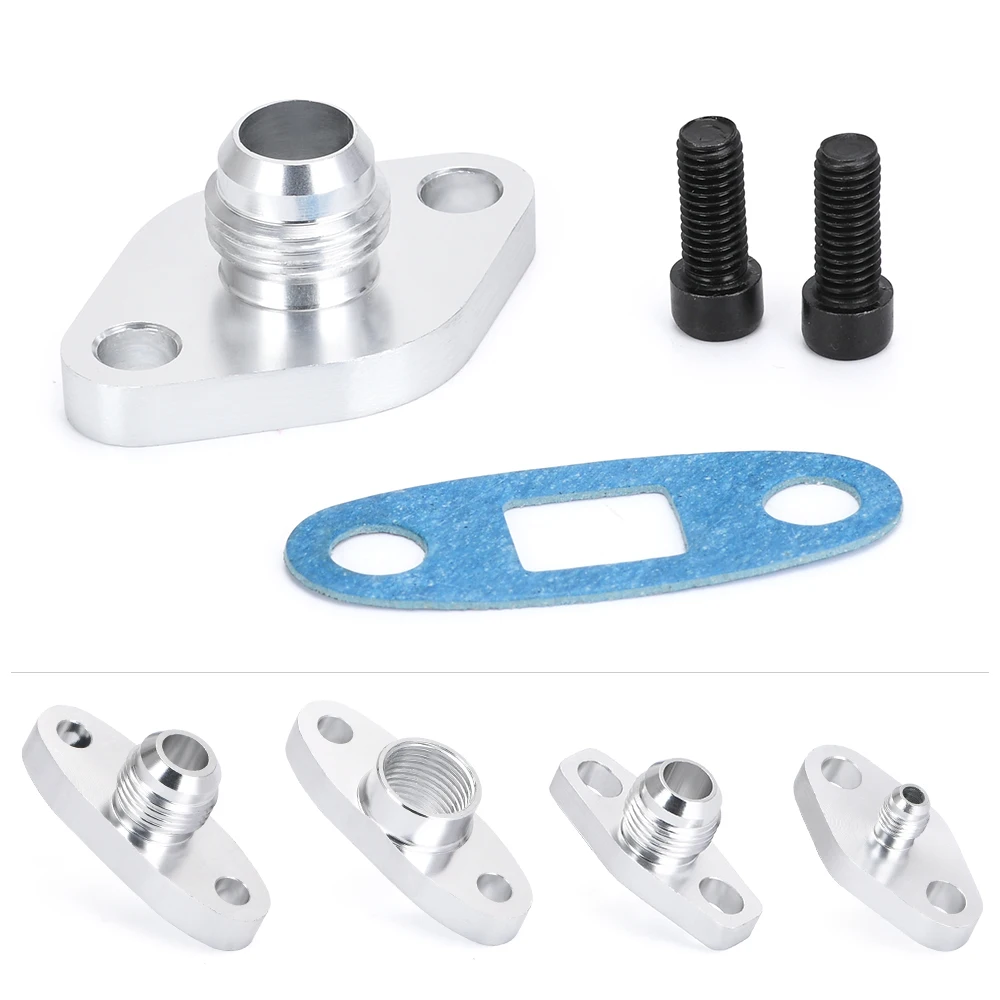

El mecanizado está bien rematado en las caras de apoyo y en la zona de la junta. La junta que trae ayuda a que el sellado sea consistente siempre que la superficie de contacto esté limpia (sin restos de junta vieja ni rebabas).

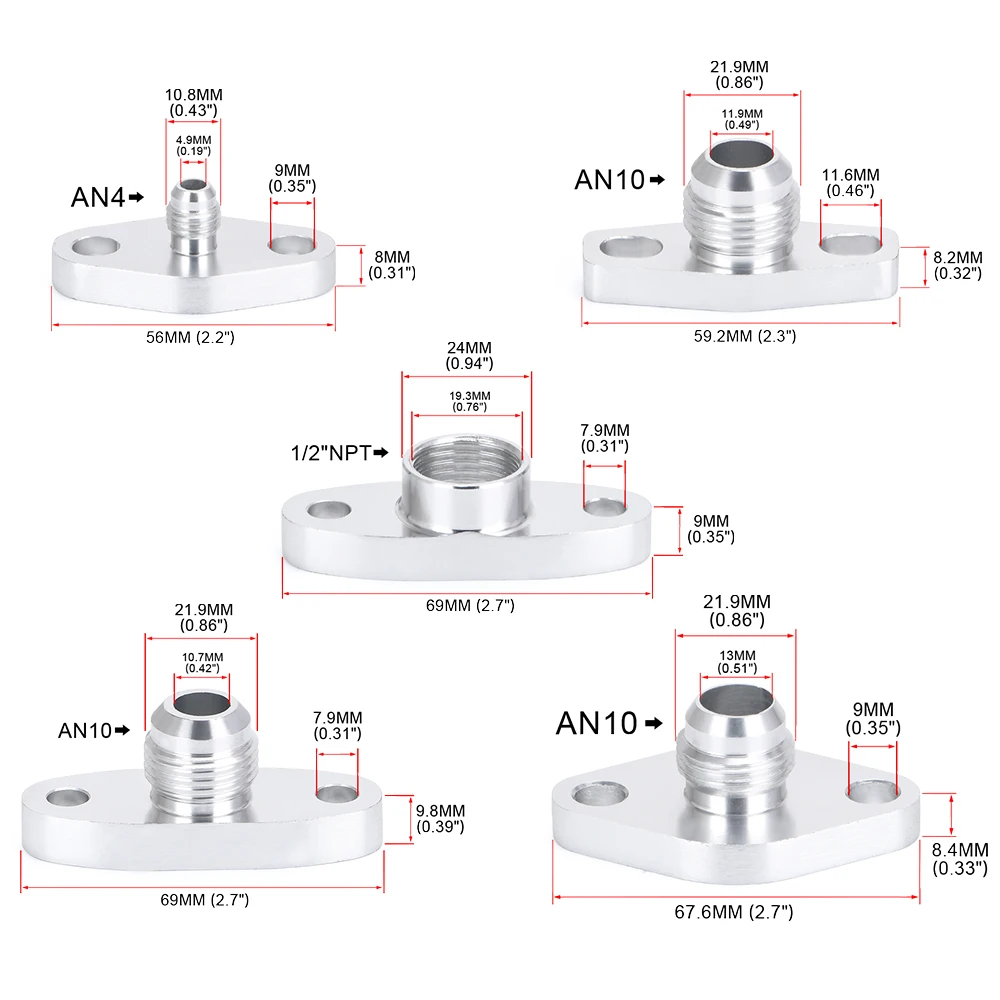

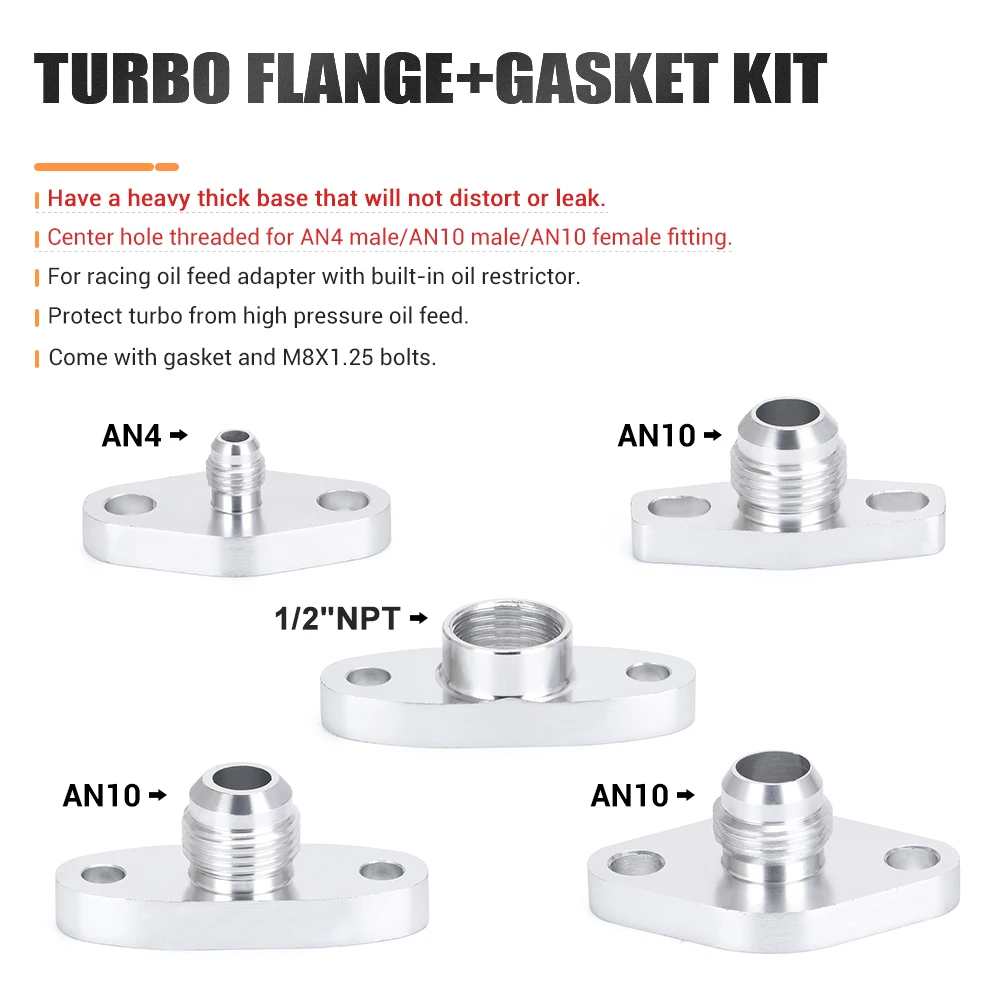

En cuanto a la rosca, la salida central viene preparada para 1/2” NPT (compatibilidad con AN10). Aquí hay un punto importante: la NPT trabaja por interferencia y con juntas/estanqueidad adecuada, así que no conviene “forzar” sin un buen guiado. Si tu latiguillo o accesorio no rosca fino o no asienta recto, vas a tener fugas por mala alineación antes de que el motor haya calentado.
Montaje y compatibilidad
Montarlo es relativamente directo, pero yo lo trato como montaje de “zona crítica” y sigo un orden para no dejarlo cruzado:
- Limpieza de superficies: elimino totalmente restos de junta vieja en la cara del turbo y en la brida del adaptador. Si hace falta, paso una lija muy fina en modo suave solo para quitar mordidas, y vuelvo a limpiar con desengrasante.
- Junta bien colocada: presento la junta sin estirarla. La coloco en su sitio y compruebo que no queda “mordida” en ningún punto.

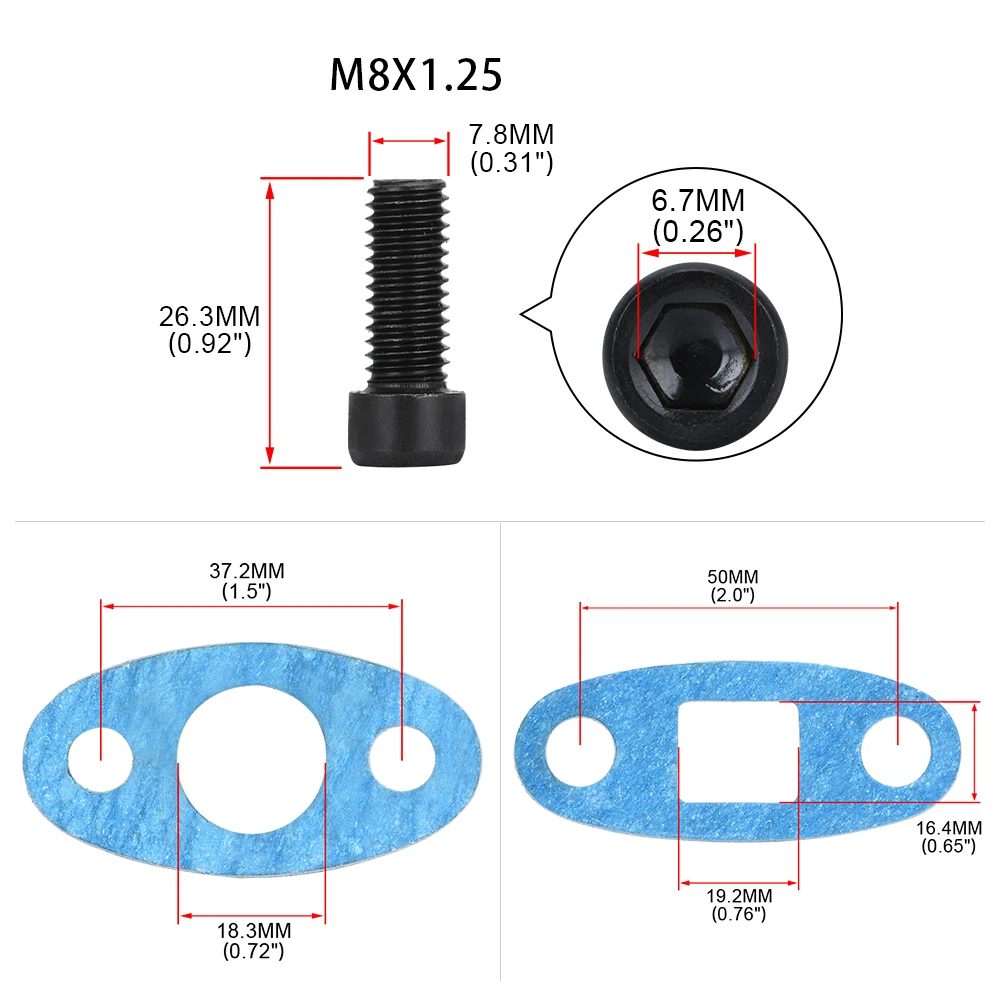

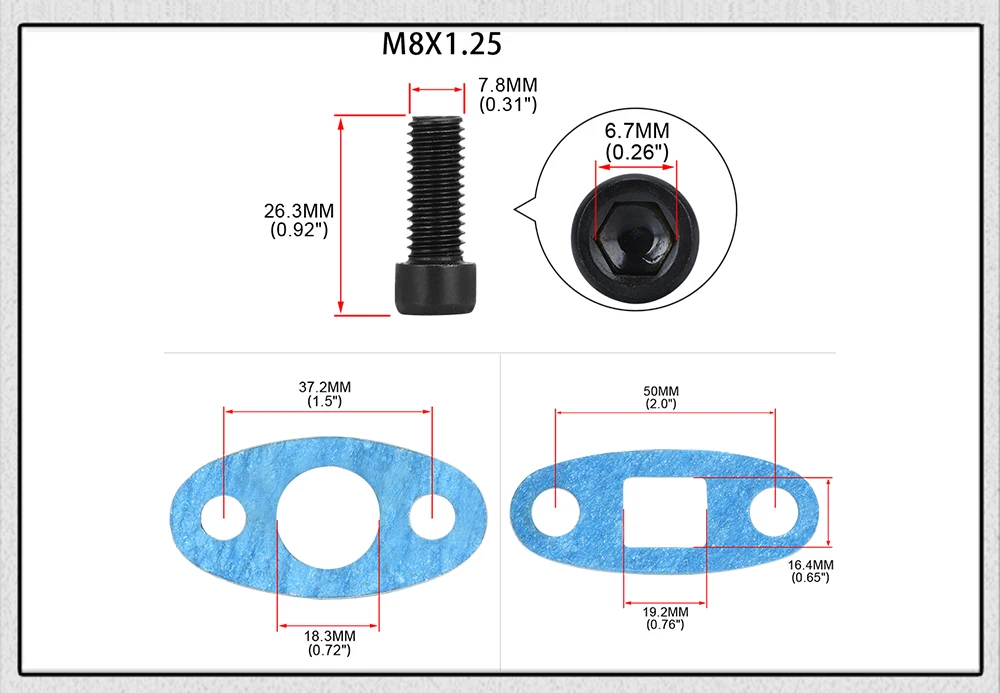

- Tornillería M8x1.25: presento los pernos en cruz y aprieto por fases. No suelo ir “de golpe” al final; primero asiento, luego reaprieto con el par que marque el criterio del taller para este tipo de montaje.
- Alineación del conjunto: antes de apretar final, verifico que el adaptador queda orientado para que la línea de aceite no quede forzada. Una línea tensada es una receta para que aparezcan fugas por fatiga o por movimiento del turbo.
- Conexión NPT central: aquí uso el método habitual para NPT (sin que la estanqueidad interfiera en la zona de junta). Lo importante es que el accesorio asiente recto y que no empiece a “morder” desde el primer momento.
Sobre compatibilidad, donde suele encajar bien es cuando tu turbo trabaja en la familia y medidas previstas para ese tipo de brida, y cuando la rosca central 1/2” NPT coincide con tu plan de líneas (AN10/compatibilidad de conectores). En montajes con turbos de brida T04/T3/T4 y variantes GT, lo he usado para convertir la salida/entrada de aceite a un esquema con conectores de manguera/latiguillo que queda mucho más limpio que con piezas más genéricas.
Contextos de uso reales (cómo se comporta en el coche)
- En un Toyota 1JZ-GTE con unos 180.000 km, después de montar un turbo tipo GT en configuración street/track suave, el adaptador me permitió dejar el drenaje con recorrido controlado. En los primeros ciclos (unos días de conducción mixta y un par de tandas cortas), revisé a la lupa la base y la zona NPT: no aparecieron gotas. A los meses, seguía seco alrededor de la brida, y lo atribuí a que la junta asienta bien y a que la línea no iba forzada.
- En un 2JZ-GTE con 220.000 km y uso más “alegre” (subidas largas de temperatura por cargas sostenidas), el problema no fue el adaptador: lo típico es que con el calor el sistema se “asienta”. Tras el montaje inicial, hice reapriete y revisión. Si la instalación está bien alineada, el adaptador aguanta sin que el drenaje pierda eficacia ni que el circuito de aceite pierda presión por fugas pequeñas.
- En una configuración Borg Warner S-series (S300) en un coche con el vano apretado, el beneficio fue el acceso: con ese adaptador, la conexión queda a la vista y puedes comprobar rápidamente si hay sudor de aceite sin desmontar medio turbo. El primer mes, yo sí reviso siempre, aunque haya quedado bien desde el principio: una microfuga por junta suele delatarse temprano.
Rendimiento y resultado final
En términos de “rendimiento”, un adaptador de brida de aceite no te va a dar más par ni mejoras de combustión. Lo que te da es consistencia del circuito: que el turbo se lubrica y que el retorno drena sin fugas, que es justo lo que más protege el turbo.
Donde se nota el valor es en la estabilidad del conjunto tras ciclos térmicos. Si la brida queda recta, la junta trabaja uniforme y la línea no sufre torsión, el resultado final es un vano más limpio y, sobre todo, menos incertidumbre. En mis montajes, la diferencia frente a soluciones improvisadas fue clara: menos suciedad aceitada alrededor del turbo y revisiones más “tranquilas”.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Rigidiez del aluminio billet T6061 y buen mecanizado: ayuda a que el sellado sea estable.
- Junta incluida y caras de apoyo que encajan bien cuando se montan con limpieza.
- Rosca NPT 1/2” (compatibilidad AN10) que facilita adaptar a un circuito con latiguillos y accesorios AN, dejando el vano ordenado.
- Tornillería M8x1.25: simplifica el montaje si ya trabajas con ese estándar.
Aspectos mejorables
- La conexión NPT requiere montaje “fino”: si el accesorio no rosca recto o si intentas corregir con fuerza cuando ya está cruzado, acabas generando fugas. Aquí no es culpa del adaptador, pero hay que hacerlo con calma.
- Aunque el conjunto ayuda a ordenar, la solución completa depende de la alineación de la línea de aceite. Si tu soporte/codo/manguera queda con tensión, la zona de la brida sufre igual y puede acabar rezumando.
Veredicto del experto
Para montar y sellar alimentación o drenaje de aceite en turbos de brida, este adaptador es una opción bien resuelta: aluminio billet, mecanizado sólido, junta incluida y una rosca central NPT que encaja con esquemas de conectores AN (AN10/1/2” NPT). Mi consejo es tratarlo como montaje crítico: superficies limpias, junta bien asentada, apriete progresivo y, sobre todo, que la línea de aceite no quede trabajando con tensión. Si haces eso, en uso real aguanta bien y reduce drásticamente las revisiones por sudor de aceite que aparecen con soluciones más “universales” o improvisadas.
