Adaptador manguera AN a NPT giratorio de aluminio para combustible

Análisis general del producto

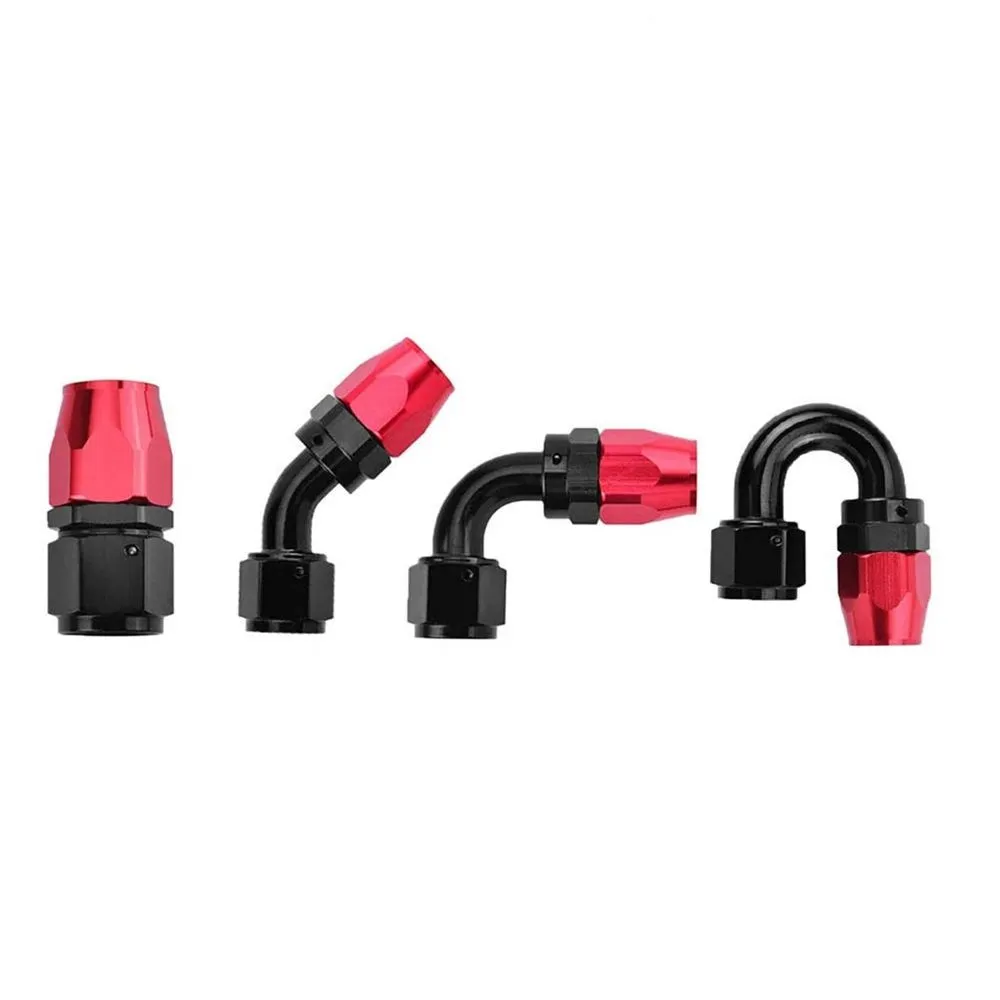

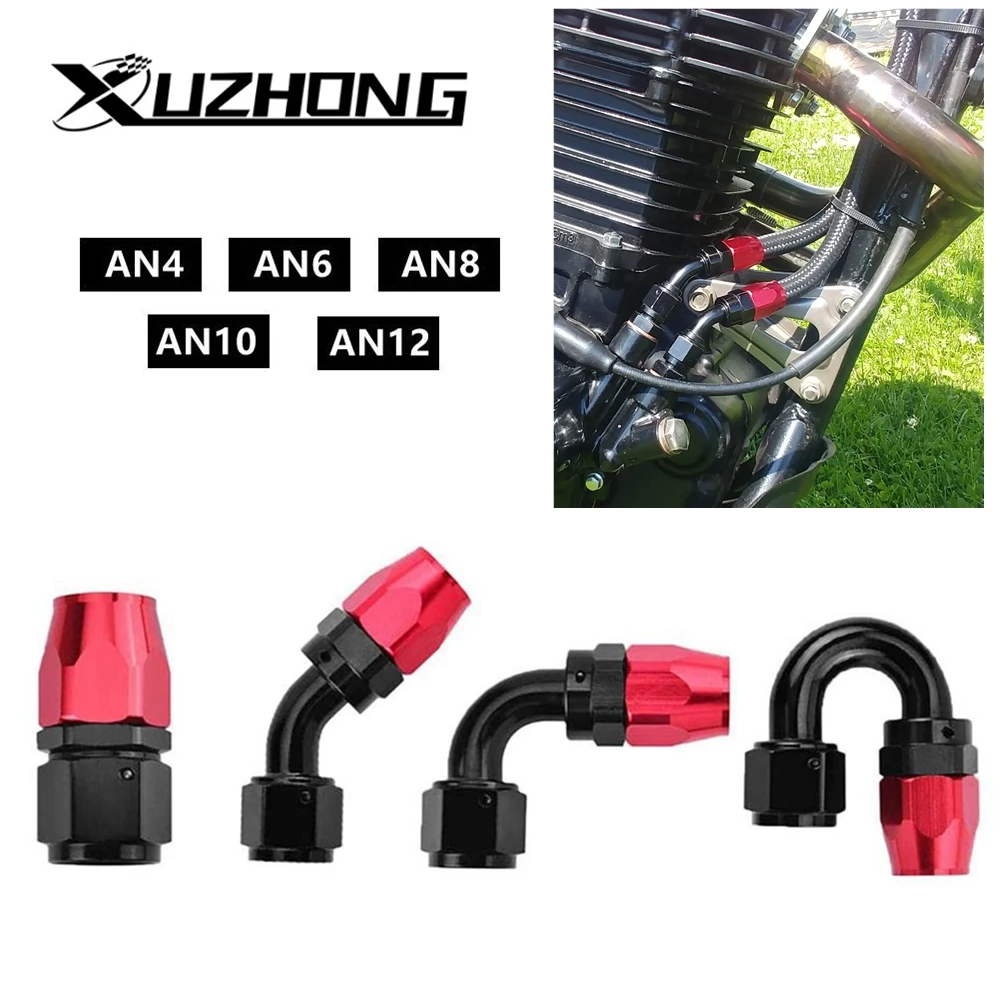

Este adaptador giratorio AN de aluminio anodizado esta pensado para resolver el problema clasico del vano motor cuando montas lineas trenzadas de combustible o aceite: el recorrido “no cae” perfecto a la primera y, si intentas corregirlo a base de forzar, lo que mas sufre suele ser la trenza, las uniones y la holgura en soportes y bridas. Lo que marca la diferencia aqui no es solo que sea “AN”, sino que incorpora un cuerpo con ajuste por angulo (0°, 45°, 90° o 180°) y, sobre todo, orientabilidad final para que la conexion quede alineada sin retorcer el conjunto.

En la practica, lo uso cuando necesito que la linea llegue con naturalidad desde el origen (bomba, filtro, retorno, radiador de aceite, regulador, etc.) y quiero evitar tensiones. El cuerpo de aluminio con acabado anodizado (negro y rojo) me da una sensacion solida a nivel de rigidez, y el hecho de que tenga rosca NPT en los extremos hace que su montaje dependa mas de un sellado correcto y de una alineacion limpia que de “tuneos” sobre la linea.

Calidad de fabricacion y materiales

El material base (aluminio de grado con anodizado) es una eleccion logica para este tipo de adaptadores: buena rigidez, resistencia razonable a vibraciones y un acabado que ayuda a frenar el desgaste superficial en zonas donde hay salpicaduras, polvo y cambios termicos. En mis montajes he comprobado que estos acabados anodizados suelen aguantar mejor el “trato” del dia a dia del taller frente a metales sin tratamiento, especialmente cuando hay manipulación frecuente durante el ajuste final.

Respecto a tolerancias, el hecho de que ofrezca varias opciones de angulo (incluyendo 180° para dar la vuelta al sentido de salida) suele implicar que el conjunto esta pensado para trabajar con mangueras donde el alineado no es ideal. Eso, bien ejecutado, se traduce en que la linea llega con menos tension y que el cuerpo gira/ajusta sin engancharse. Donde pongo el foco para que el resultado sea fino es en la limpieza de la rosca NPT: si hay restos, rebabas o suciedad, cualquier adaptador de este tipo se vuelve mas “caprichoso” durante el apriete y el sellado.

En cuanto a limites de trabajo, declara -53 °C a +122 °C y 1000 PSI de presion maxima de trabajo. Para un uso de combustible/aceite en automocion, estos margenes cubren de sobra condiciones dinamicas habituales, siempre que el resto del sistema (lineas compatibles, racores, juntas y sellos) este en la misma liga.

Montaje y compatibilidad

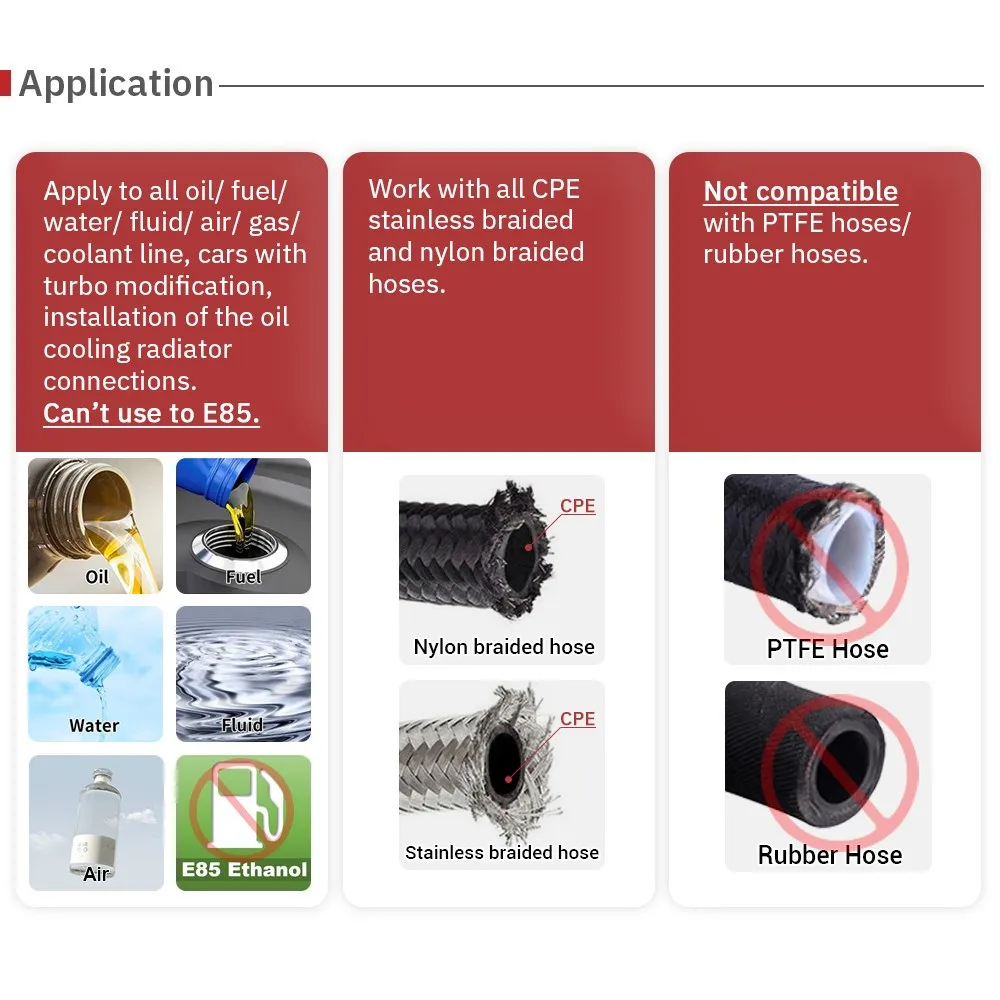

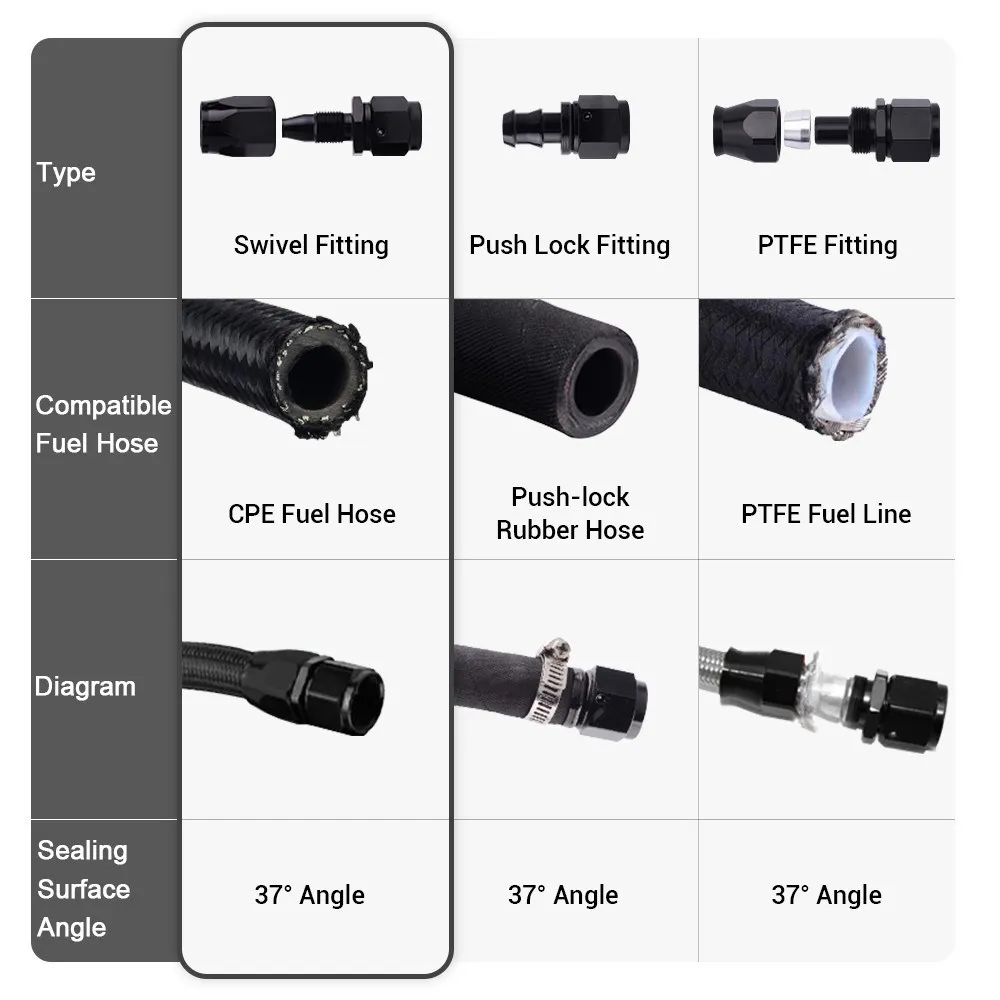

Este punto es clave: la compatibilidad real manda. Lo que mas me importa aqui es que esta orientado a lineas trenzadas de nailon y trenzadas de acero inoxidable (CPE), y que no es compatible con mangueras PTFE ni con mangueras de goma. En un montaje “incorrecto” por tipo de linea, el problema no suele ser que el racor “no apriete”, sino que el comportamiento a largo plazo cambia (asentamiento, deformaciones, riesgo de fugas o de fatiga prematura por rigidez distinta).

Tambien es importante el tema de E85: no se recomienda. En instalaciones de combustible flexible, es comun querer “salir del paso” con racores que encajan por forma, pero aqui prefiero respetar la recomendacion porque el conjunto se ha planteado para un rango de aplicaciones concreto.

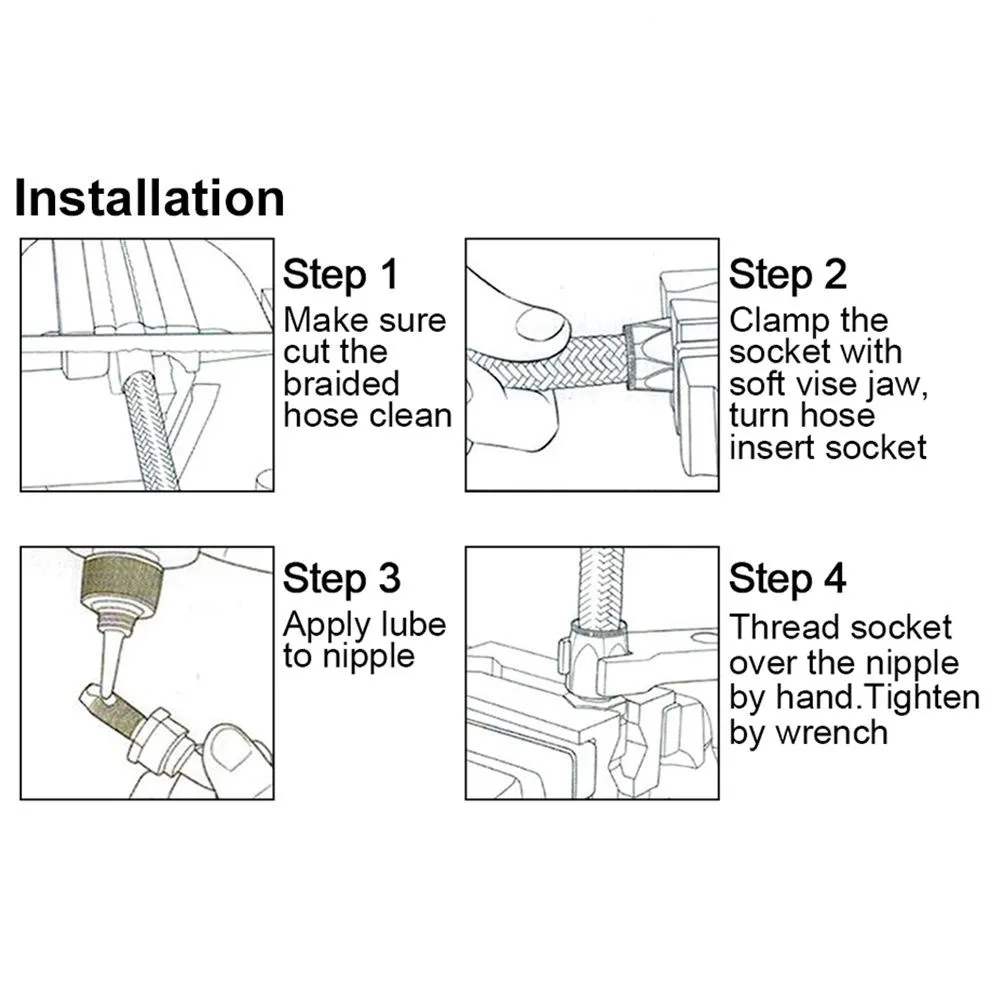

En el montaje, mi rutina para que quede perfecto es:

1. Presentar y orientar primero: coloco el adaptador con el angulo correcto (0/45/90/180) para que la linea no quede tirante. Si el ajuste final permite micro-alineacion, la utilizo antes de apretar a fondo.
2. Revisar el tipo de linea: confirmo que la trenza es de nailon o de acero inoxidable (CPE). Si es PTFE o goma, paro y cambio la linea o el tipo de conexion.
3. Sellado en rosca NPT: como es NPT, no confio en “apretar mas” para sellar. Apunto a un sellado consistente (uso sellador/tecnica compatible con combustible/aceite segun el criterio del taller) y evito que el material de sellado invada zonas internas.
4. Evitar tensiones: despues del apriete, muevo la linea a mano (con el motor apagado) para asegurar que no hay punto duro. Si hay retorcimiento, corrijo con el angulo o con el posicionamiento antes de dar por terminado.

Consejo practico: cuando trabajas en un vano con poca accesibilidad, es facil olvidar que un adaptador giratorio “parece” arreglar todo. Lo correcto es que no sustituya a un buen encaminado: bridas, soportes y radio de curvatura deben acompañar. Si la linea va forzada aunque el racor gire, la trenza acaba castigandose.

Rendimiento y resultado final

El resultado que busco con este tipo de adaptadores es funcional: que el sistema trabaje sin fugas y que la linea no entre en fatiga prematura por tensiones. En ese sentido, mi experiencia en montajes de lineas de aceite y combustible con este formato suele traducirse en:

• Menos tension en la trenza al final del montaje, porque puedes alinear sin retorcer.
• Ajuste mas controlado en espacios apretados del vano motor.
• Menor probabilidad de “micro movimientos” cerca del racor con el paso de los dias, siempre que el sellado NPT sea correcto y que la linea sea la compatible.

Ejemplos de uso que me han salido bien en taller (escenarios representativos con los que me suelo encontrar):

• Seat Leon 1.8T (aprox 220.000 km), preparacion con linea de aceite para control adicional: en conduccion por zonas cercanas al colector, el recorrido no cuadraba con el anclaje final y la linea quedaba a torsion. Cambiando a un adaptador con orientacion por angulo y ajuste giratorio, el conjunto quedo alineado y, tras varias salidas y ciclos de temperatura, el sistema se mantuvo estable sin signos de sudado alrededor de la union.
• BMW Serie 3 E90 (aprox 180.000 km), montaje de retorno/linea auxiliar de combustible en entorno con vibracion: el problema aqui no era tanto la presion como las vibraciones y la accesibilidad. El adaptador giratorio permite “terminar” la instalacion con la linea ya asentada, evitando esfuerzos en el primer apriete. El resultado fue una instalacion mas limpia, con menos tensiones transmitidas a soportes y bridas.
• Volkswagen Golf (aprox 160.000 km), instalacion de linea de aceite hacia un enfriador con cambios de direccion: en este caso utilice una variante por angulo para que la linea hiciera transiciones mas progresivas. Se nota especialmente cuando el vano tiene curvas cerradas: si alineas bien desde el principio, reduces el trabajo de reacomodar soportes despues.

No intento vender que un adaptador “gira y ya esta”. El rendimiento real llega cuando todo el sistema es coherente: linea compatible (nailon o trenzada CPE), sellado adecuado en NPT, y ausencia de tensiones mecanicas. En cuanto eso cuadra, el conjunto cumple su papel.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Orientabilidad util en vano motor: al elegir 0/45/90/180 y usar el ajuste giratorio, eliminas torsion en la linea.
• Material rigido y acabado anodizado: aguanta el entorno de trabajo con buena resistencia superficial.
• Margenes de temperatura y presion declarados: dan tranquilidad en aplicaciones de aceite y combustible dentro de lo razonable para automocion.

Aspectos mejorables

• Compatibilidad limitada: no vale para PTFE ni goma, y no se recomienda para E85. Esto obliga a ser estricto con el kit de lineas que tengas.
• Sensibilidad al sellado NPT: como depende de rosca cónica, si el montaje se hace con prisas o con tecnica de sellado poco consistente, aparecen fugas por asentamiento. A nivel de taller, esto se controla mejor con procedimiento.

Veredicto del experto

Yo lo veo como un adaptador muy interesante cuando necesitas alinear una linea trenzada (nailon o CPE) en un vano con geometria dificil y quieres evitar tensiones en las uniones. Si tu instalacion encaja en el tipo de linea compatible y respetas el sellado en NPT, es una pieza que simplifica el montaje y mejora el resultado final en fiabilidad. Donde no lo recomendaria es cuando el usuario pretende “resolver” una linea PTFE o de goma con este tipo de roscas y materiales, o cuando el proyecto va a E85 sin buscar una alternativa especifica.
