Análisis general del producto

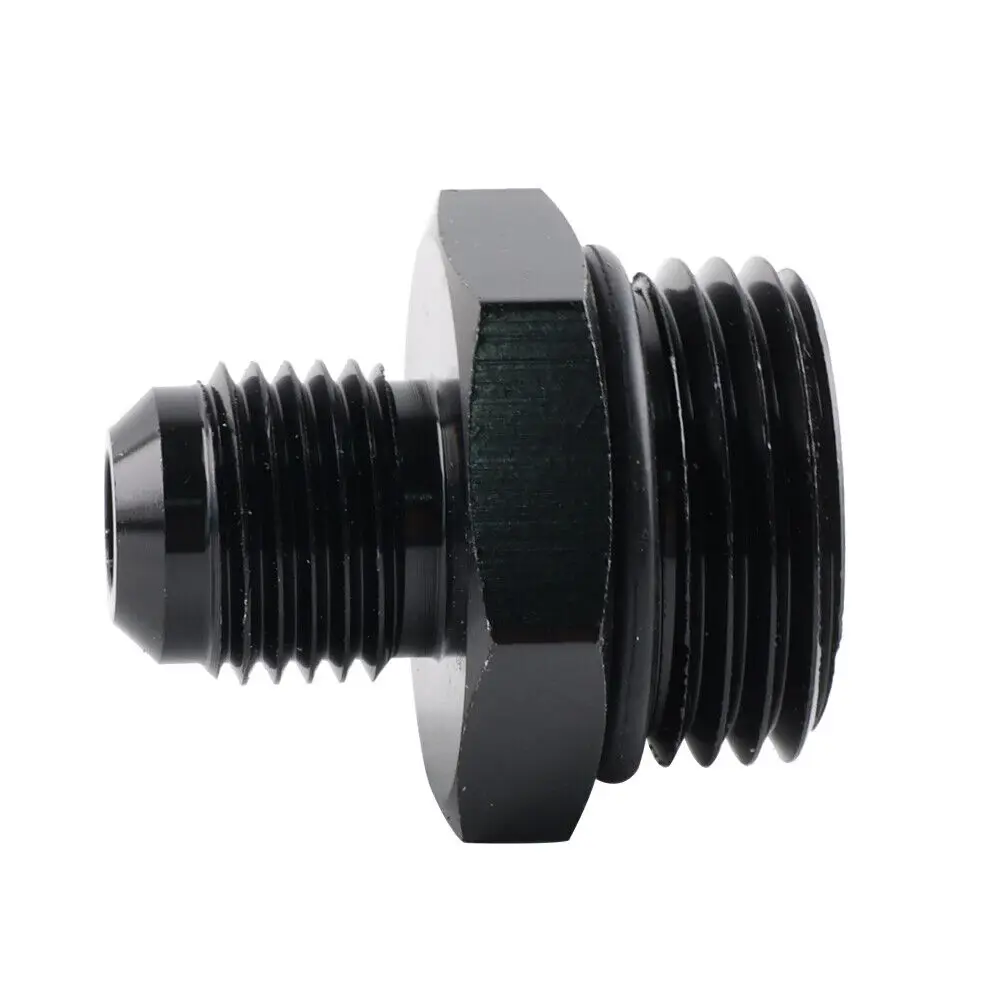

He utilizado este tipo de adaptador en varias instalaciones con racores AN, sobre todo al corregir recorridos de tubería demasiado cortos o al separar ligeramente una línea de un filtro de combustible. Su función es sencilla, pero bastante útil: unir dos conexiones hembra mediante un cuerpo macho a macho con sellado por junta tórica.
En un BMW E36 328i preparado para tandas, con unos 186.000 kilómetros, lo empleé para ganar distancia entre el filtro y una línea rígida modificada. También lo monté en un Nissan 350Z con una instalación de combustible aftermarket, donde permitió resolver una falta de espacio sin tener que sustituir toda la manguera. En ambos casos, la pieza cumplió bien cuando se respetaron el tamaño y el estándar de las conexiones.
Conviene entender que ORB no es exactamente lo mismo que un racor JIC o una conexión NPT. En ORB, la rosca recta proporciona la sujeción y la junta tórica realiza el sellado contra la superficie mecanizada del puerto. Por tanto, no se debe confiar en la rosca como elemento estanco ni aplicar sellador como sustituto de una junta correctamente instalada.
Calidad de fabricación y materiales
El aluminio 6061-T6 es una elección lógica para este componente. Reduce peso frente a un racor de acero y ofrece una resistencia suficiente para instalaciones de combustible y otros circuitos auxiliares siempre que se respete la presión máxima indicada de 1000 psi. El anodizado negro protege razonablemente la superficie y facilita distinguirlo visualmente de otros racores del vano motor.
En las unidades que he manipulado, el acabado exterior resulta uniforme y las caras hexagonales permiten sujetar el adaptador con una llave sin necesidad de marcarlo. Aun así, el aluminio exige más cuidado que el acero inoxidable: una herramienta mal ajustada o una llave abierta de dimensiones incorrectas puede redondear los planos o arañar el anodizado.
Lo que más valoro en este tipo de pieza es la limpieza de las roscas y la ausencia de rebabas en la zona de paso. Antes de montarla, siempre reviso el interior con una linterna y paso un paño sin pelusa por las roscas. Una pequeña viruta de aluminio puede terminar en el filtro, la bomba o los inyectores.
Montaje y compatibilidad
La elección del tamaño es el punto crítico. Está disponible en AN4, AN6, AN8, AN10 y AN12, pero no basta con que la medida exterior parezca coincidir. Hay que confirmar el tamaño AN, el diámetro y paso de rosca, el tipo de puerto y el sistema de sellado. Un racor que enrosca unas vueltas no necesariamente es compatible; también es frecuente confundir ORB con JIC por su aspecto similar.
Para instalarlo, primero despresurizo el circuito y limpio las dos conexiones hembra. Después compruebo que la junta tórica no tiene cortes, pellizcos ni deformaciones. La lubrico ligeramente con un producto compatible con el combustible y comienzo el roscado a mano. Si no entra con suavidad, paro inmediatamente: forzar la rosca de aluminio puede arruinar tanto el adaptador como el componente receptor.
No utilizo cinta de PTFE en las roscas ORB. La junta debe asentarse plana, sin quedar retorcida ni desplazada. Aprieto sujetando el cuerpo del adaptador y evitando transmitir esfuerzos a la manguera. El valor de apriete indicado es de 25 N, aunque sería preferible que la documentación especificase claramente la unidad completa y si corresponde al adaptador o a una conexión concreta. En un montaje profesional, conviene confirmar ese dato con una tabla del fabricante antes de aplicar una llave dinamométrica.
Rendimiento y resultado final
En el BMW, después de varios ciclos de calentamiento y aproximadamente 2.000 kilómetros de uso mixto, no observé sudoración de combustible ni desplazamiento de la unión. El coche se utilizó tanto en carretera como en tandas cortas, con vibraciones y temperaturas elevadas en el vano motor. En el Nissan, la ventaja principal fue el ahorro de espacio: permitió mantener un radio de curvatura razonable en la manguera y evitó que esta quedase apoyada contra un soporte metálico.
El adaptador no mejora por sí mismo el caudal ni la presión del sistema. Su aportación es mecánica: simplifica el trazado y crea una unión compacta. El resultado depende mucho más de la calidad de la manguera, los racores asociados, la junta y la correcta sujeción de la línea.
Frente a alternativas de acero o acero inoxidable, ofrece menor peso y suele ser más manejable en espacios reducidos. A cambio, tolera peor el abuso con herramientas y puede ser menos adecuado en zonas expuestas a golpes, roces intensos o desmontajes continuos.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Construcción ligera en aluminio 6061-T6.
- Acabado anodizado negro apropiado para compartimentos de motor modificados.
- Configuración macho a macho útil para prolongar líneas o separar componentes.

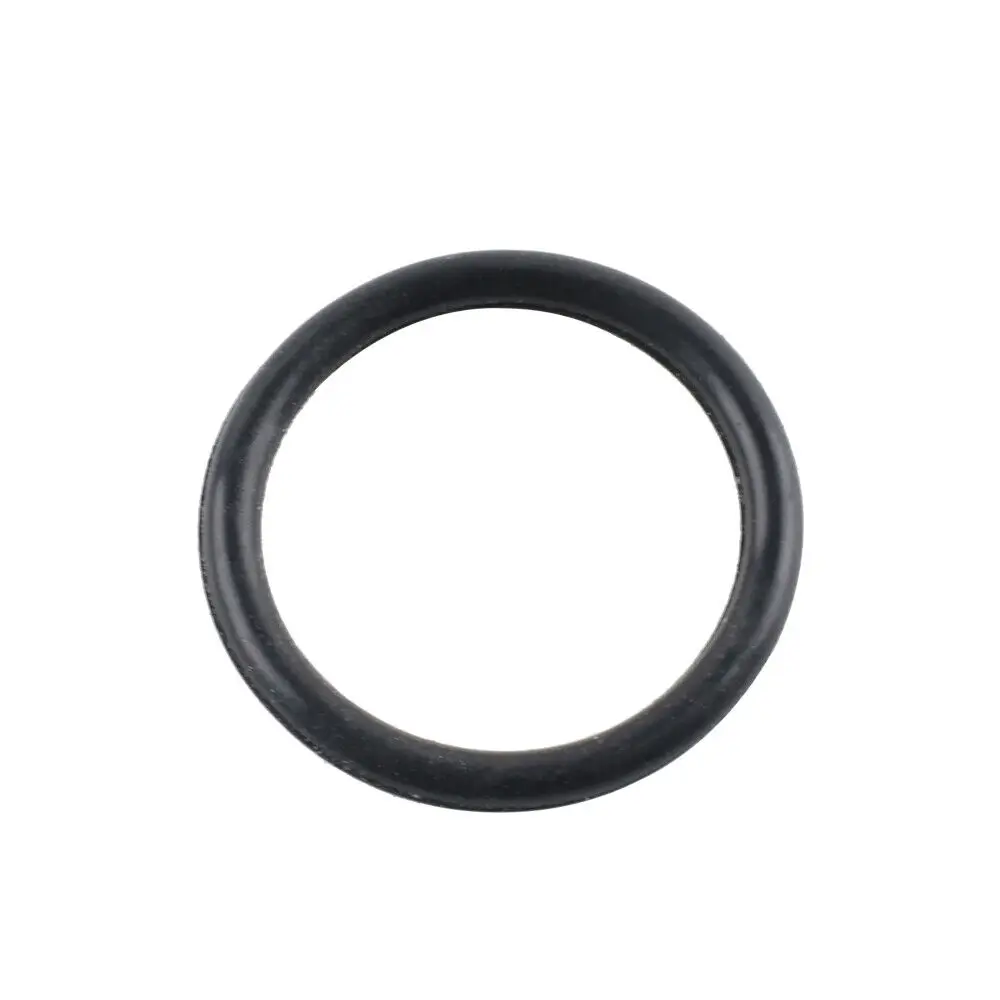

- Junta tórica incluida.

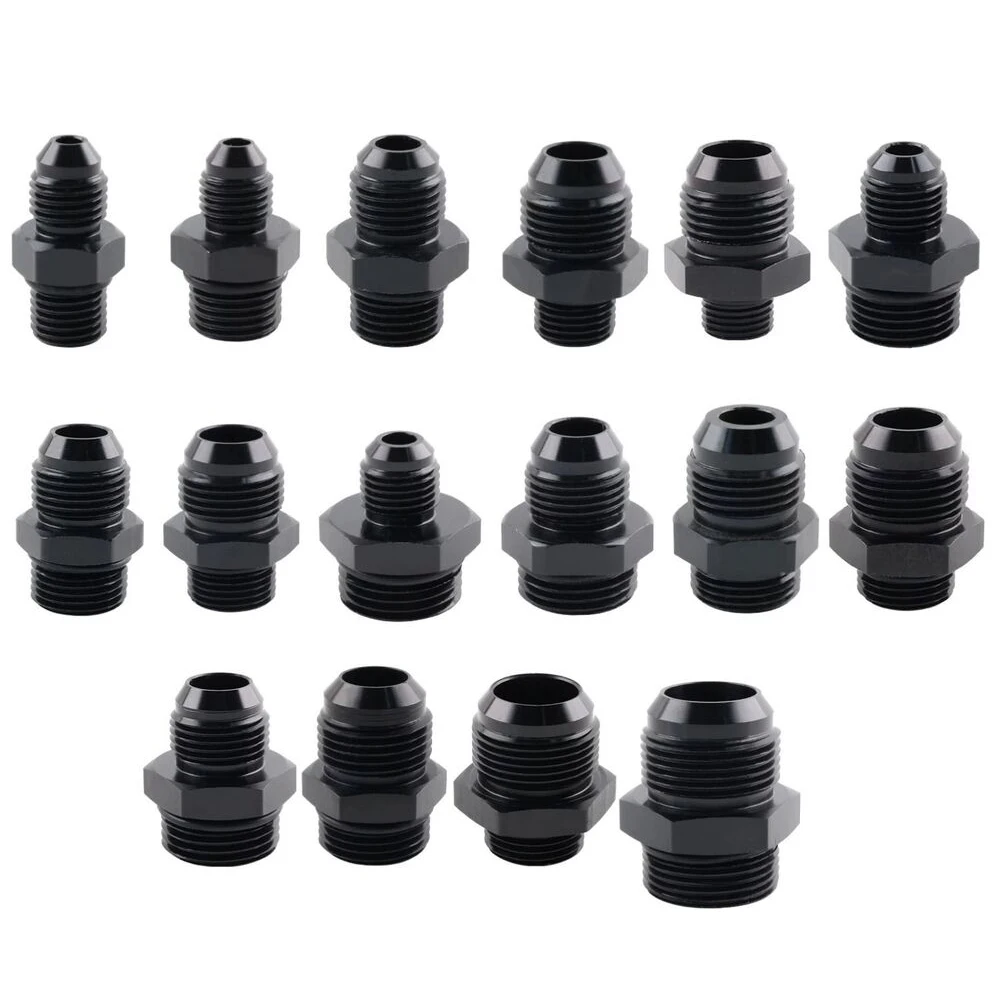

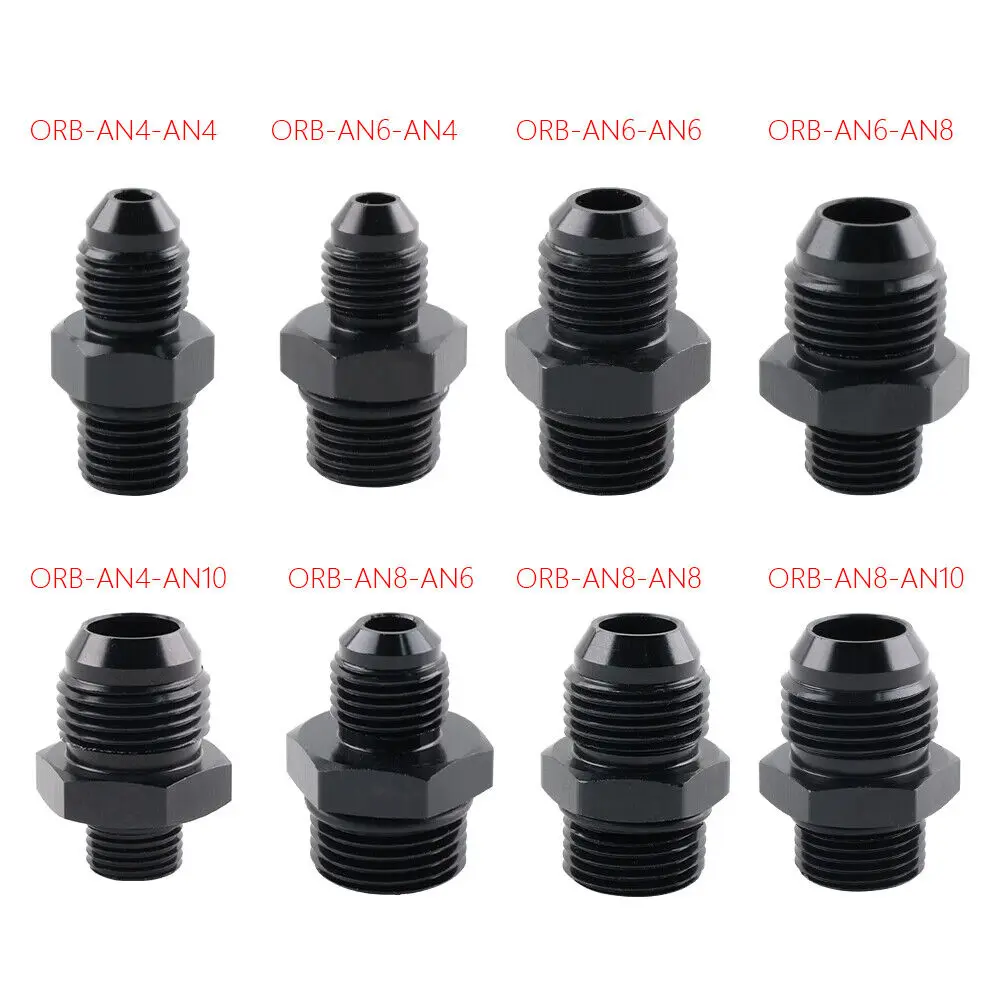

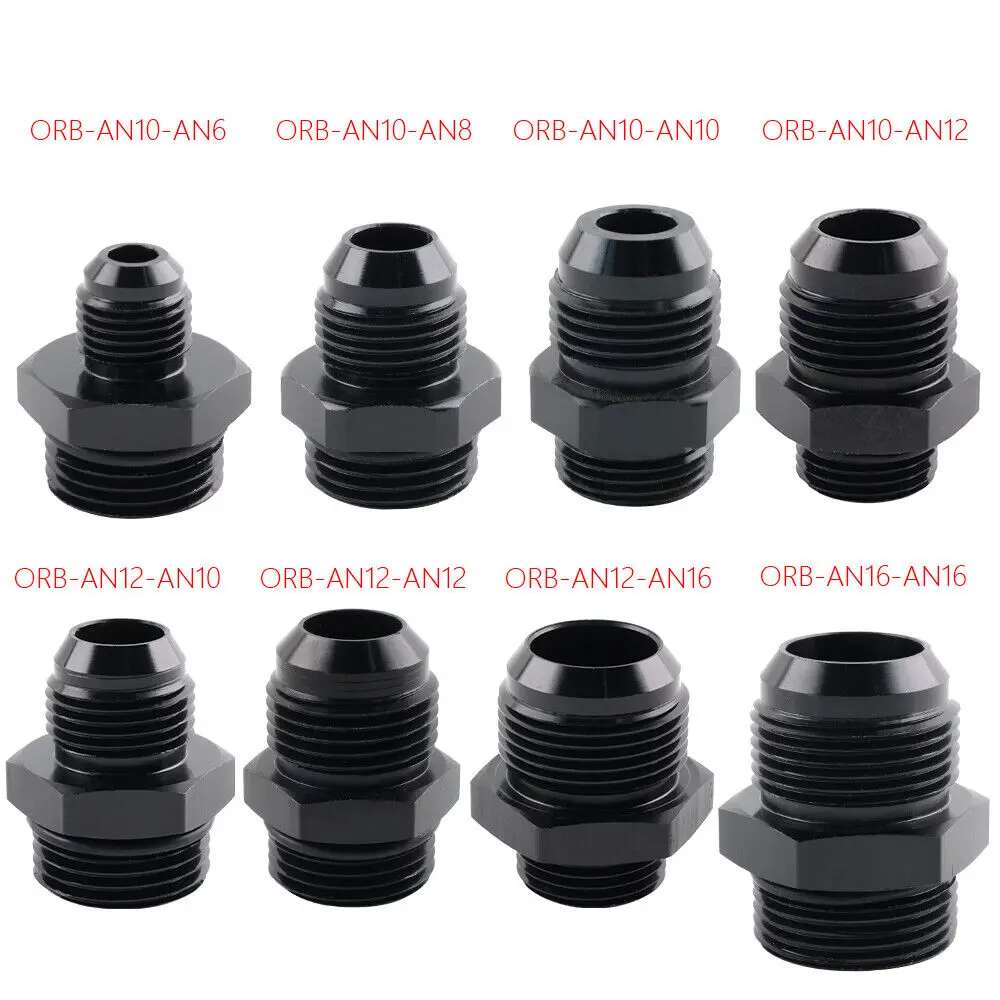

- Amplia selección de tamaños, desde AN4 hasta AN12.
- Montaje limpio, sin necesidad de sellador de roscas.
Aspectos mejorables:
- El par indicado debería expresar la unidad de forma inequívoca.
- No incluye racores adicionales, manguera ni elementos de soporte.
- El anodizado puede dañarse si se utilizan llaves inadecuadas.
- No es una solución universal para conexiones JIC, NPT o métricas.
- En líneas largas conviene añadir soportes para que el adaptador no soporte el peso ni las vibraciones de la manguera.
Tras montar la línea, hago una prueba de estanqueidad con el sistema presurizado y el motor apagado. Reviso la unión en frío y de nuevo después de alcanzar la temperatura normal de servicio. También recomiendo inspeccionarla en cada cambio de aceite, especialmente si está cerca del escape o de una zona con movimiento del motor.
Veredicto del experto
Es un adaptador práctico y bien enfocado para instalaciones de combustible con puertos ORB y racores AN compatibles. Su diseño no tiene complicaciones innecesarias: pesa poco, ocupa poco espacio y resuelve eficazmente pequeños problemas de longitud o alineación.
Lo compraría para una instalación de calle, un proyecto de competición amateur o una reubicación de filtro y bomba, siempre después de verificar el tamaño exacto y la compatibilidad del puerto. No lo trataría como una pieza universal ni lo montaría a base de apretar más para compensar una junta incorrecta. Con una instalación limpia, un apriete controlado y una inspección periódica, ofrece un resultado fiable para el uso previsto.
