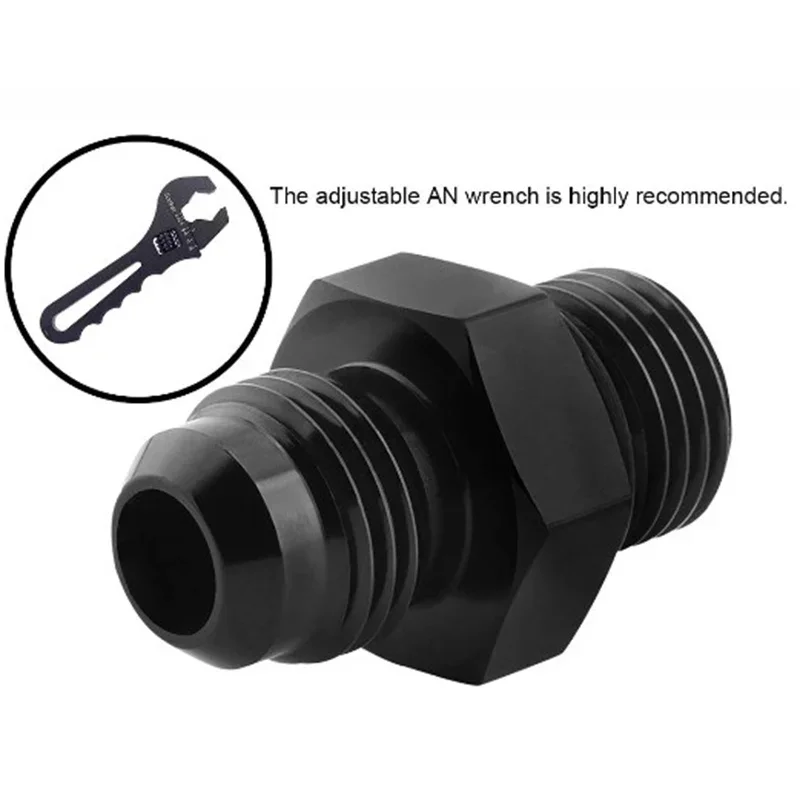

Adaptador junta tórica AN-6 a ORB-6 Boss para líneas AN

Análisis general del producto

Este tipo de adaptador AN a ORB lo veo especialmente útil cuando montas un circuito “mixto” (por ejemplo, líneas con racores estilo AN y un punto de conexión en formato ORB que ya tenías en la instalación). En la práctica, lo que resuelve es un problema muy típico: te quedas a dos roscas incompatibles, y en vez de rehacer toda la línea o cambiar el conjunto desde cero, interpones esta pieza para que el sellado lo haga la junta tórica del estándar ORB.

Yo lo trato como una pieza de “transición” que debe trabajar bien en dos planos: alineación de roscas y asentamiento correcto de la junta tórica. Si alguna de esas dos cosas falla (rosca con rebabas, junta tórica mal montada o suciedad en la cara de apoyo), empiezan las microfugas con presión pulsante, y ahí el coste de insistir en el apriete suele ser mayor que el de rehacer el montaje bien desde el principio.

Calidad de fabricación y materiales

Aquí lo importante no es el color negro, que ayuda a que no cante demasiado en el vano, sino la rigidez del cuerpo en aluminio. En adaptadores como este, el material influye en que la rosca mantenga su forma y en que el conjunto no “flexe” bajo apriete, sobre todo cuando el adaptador trabaja con la línea tirando en un ángulo.

En montajes que he hecho de este estilo, noto que el acabado del aluminio y el estado de la rosca marcan mucho: si la rosca viene limpia y con paso homogéneo, el acople entra suave y consistente; si no, se nota resistencia al iniciar y, lo peor, aparece la posibilidad de empezar a cruzar apenas unas vueltas. Por eso, aunque parezca una tontería, yo siempre reviso con el dedo (y a veces con una vuelta “en seco” sin junta) que el roscado muerde recto.

También valoro que sea una pieza relativamente compacta: en el mundo real del montaje, más que “ser bonito”, debe permitir que el racor no quede sometido a palanca excesiva.

Montaje y compatibilidad

Lo esencial para que funcione bien es entender el “idioma” de cada lado:

• El lado AN debe corresponder exactamente al tamaño de tu línea/racor (AN6, AN8, AN10 o AN12 según el kit que montes).
• El lado ORB debe ser el equivalente indicado: ORB-6 (9/16" UNF).

Mi recomendación práctica de taller para evitar fugas es esta:

1. Limpia roscas y caras: pasa un trapo limpio y, si hace falta, sopla la zona para sacar virutas o polvo. Una mínima partícula puede dejar la junta tórica trabajando “a medias”.
2. Monta la junta tórica ORB-6 sin retorcer: colócala recta, que asiente uniforme. Si la junta queda torcida, el primer ciclo de presión acaba abriendo el camino de fuga.
3. Lubrica ligeramente la junta con el mismo fluido de trabajo o con un lubricante compatible de montaje (siempre en cantidad mínima). Esto ayuda a que no “rasque” al introducir el conjunto.
4. Ajusta sin forzar el inicio: si al principio notas que “no corre”, para. No sigas apretando: en roscas, un error temprano se paga caro.
5. Evita que la línea tire del adaptador: si el latiguillo o la tubería generan palanca, el adaptador sufre esfuerzos y la junta tórica sufre más. Recoloca el guiado, centra y deja trabajo “en línea”.

En cuanto a compatibilidad, este adaptador es el típico puente para instalaciones donde ya tienes racores AN montados pero necesitas conectar a un componente con rosca ORB-6. En coches de calle con circuitos “a medida” (vacío, dirección asistida corregida, intercooler con líneas auxiliares, o incluso setups de turbo con retorno y alimentación) suele resolver el 80% del problema cuando no quieres re-encordar todo.

Rendimiento y resultado final

En rendimiento, el adaptador no “aumenta” nada por sí mismo: su papel es mantener el circuito sellado para que el sistema trabaje con normalidad. El resultado final que busco es:

• cero sudoraciones tras varios ciclos térmicos,
• ausencia de olor a combustible/aceite en la zona de unión,
• y estabilidad cuando hay presión pulsante (típica en bombas y sistemas con régimen variable).

En montajes reales, la diferencia entre un buen y un mal acople se nota sobre todo tras conducir con temperatura de trabajo ya alcanzada. Una junta tórica que asienta bien suele comportarse de forma consistente; una junta mal asentada se delata con el paso de minutos (o en el primer tramo caliente), dejando marcas finas o empezando a “macerar” la suciedad alrededor del punto.

Yo también preveo el comportamiento a vibración: si el conjunto queda libre de tensiones y la instalación está bien sujeta, el adaptador no debería ser el “punto débil”. Si, por el contrario, la línea está rigidísima o el guiado obliga a un ángulo raro, ahí sí es cuando empiezan los problemas repetitivos.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Resuelve compatibilidad entre dos estándares que, en el mundo de los fluidos, no siempre casan con facilidad.
• Aluminio rígido: ayuda a mantener alineación y a que la unión trabaje con menos flexión.
• Enfoque en sellado con junta tórica ORB: cuando la junta está bien montada, el resultado suele ser estable.

Aspectos mejorables (a vigilar en instalación)

• Calidad de roscado y limpieza: si hay rebabas o suciedad, la junta tórica sufre aunque “aprietes más”. Aquí manda el montaje, no la fuerza.
• Montaje sin palanca: el adaptador es un puente; si la tubería tira o queda mal guiada, se convierte en el punto que concentra esfuerzos.
• Gestión de junta tórica: hay que asegurarse de que la junta ORB-6 sea la correcta y esté en buen estado. Si la junta está endurecida o dañada, el problema reaparece aunque el adaptador sea excelente.

Como alternativa genérica, he visto soluciones de mercado basadas en adaptar con piezas mecanizadas de diferente estándar (otras configuraciones AN-ORB, adaptadores de tipo “flare” o incluso rehacer con racorería equivalente). Suelen funcionar, pero la elección depende de si buscas minimizar piezas intermedias o si necesitas precisamente esa conversión de rosca.

Veredicto del experto

Para mi criterio de taller, es un adaptador pragmático y razonable cuando necesitas conectar un lado AN (según AN6/AN8/AN10/AN12) con un puerto ORB-6 (9/16" UNF). El valor real está en que te evita rehacer media instalación, pero solo merece la pena si lo montas con obsesión por lo que importa: rosca limpia, junta tórica bien asentada, inicio del roscado recto y ausencia de tensiones.

Si buscas una unión fiable en una instalación que va a ver calor, presión variable y vibración, esta solución tiene sentido siempre que no intentes “arreglar” una mala alineación con más apriete. Montado y guiado correctamente, es de esos componentes de los que te olvidas porque no dan guerra.
