Análisis general del producto
Mi valoración es que esta placa tiene una función concreta: permitir orientar el colector de admisión para ganar espacio y colocar el carburador con menos interferencias con el chasis, el amortiguador o la caja del filtro. No la consideraría una mejora de potencia por sí misma. Su utilidad depende de que resuelva un problema real de geometría en la instalación y de que las uniones queden bien selladas.

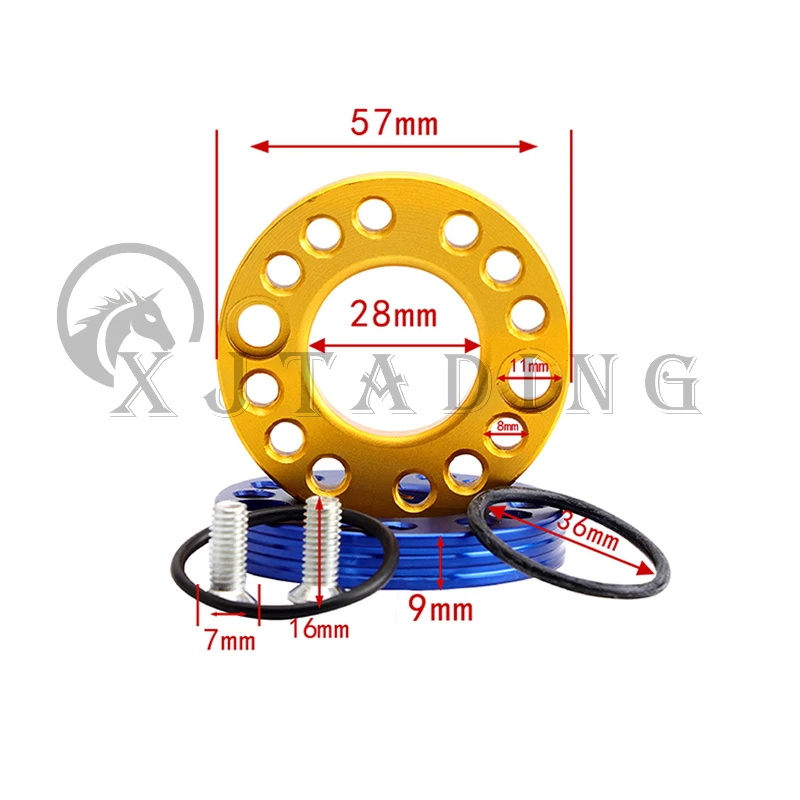

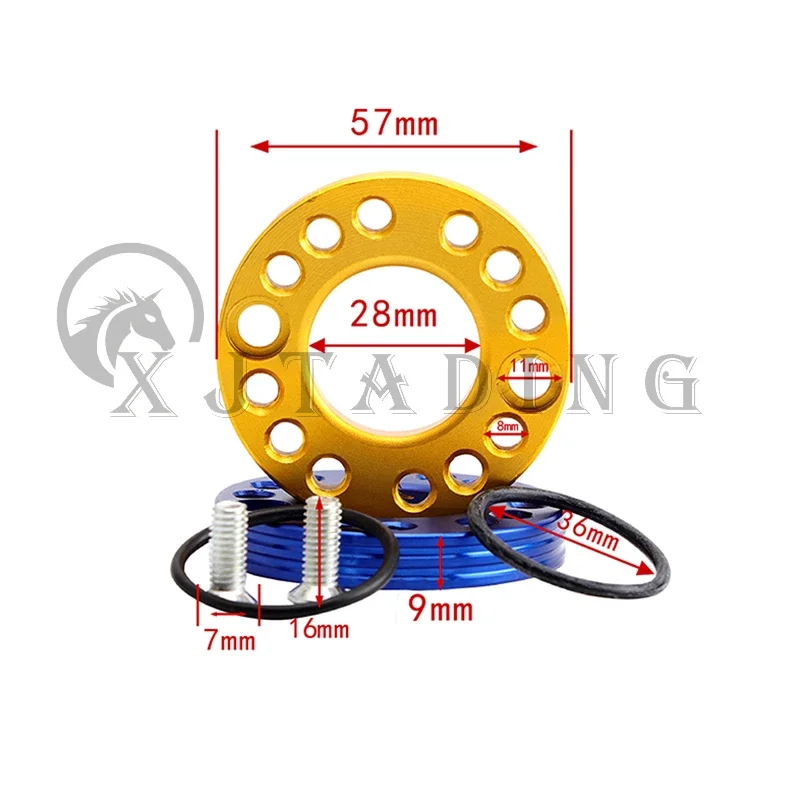

Las medidas principales son un paso interior de 28 mm, 45 mm entre centros de fijación, 57,5 mm de diámetro exterior y 9 mm de espesor. Son dimensiones que conviene medir en la culata y el colector, no deducir por la cilindrada o la marca de la pit bike. Una placa giratoria de otro motor puede tener un diámetro de paso parecido y, aun así, usar otra separación entre tornillos; en este tipo de piezas hay variantes con cotas distintas, así que no son intercambiables automáticamente.
Calidad de fabricación y materiales
El aluminio 6061-T6 es una elección habitual en componentes mecanizados: permite obtener una pieza ligera y rígida, pero el nombre de la aleación no garantiza por sí solo la calidad del acabado ni la precisión de cada unidad. En una placa de admisión revisaría especialmente que las caras de apoyo estén planas, que los bordes del conducto no creen escalones apreciables y que los orificios permitan presentar la pieza sin forzar los tornillos.
También comprobaría que no haya rebabas en el diámetro interior. Cualquier irregularidad que invada el paso puede alterar localmente el flujo o dejar una arista que retenga suciedad. No se especifica una tolerancia de mecanizado, por lo que no daría por hecho que todas las unidades tengan un ajuste idéntico. El acabado de color puede ser atractivo, pero es secundario frente a la planitud de las superficies y la calidad del sellado.
Montaje y compatibilidad
Antes de desmontar nada, mediría la distancia entre centros de los tornillos de la culata y comprobaría el diámetro y la forma del conducto existente. Además de esas cotas, hay que verificar el espacio disponible: los 9 mm de espesor pueden desplazar el carburador y el colector lo suficiente como para cambiar la posición de la cuba, el cable del acelerador o la conexión con el filtro.
En una Orion 110, una WPB 125 o una pit bike de otra marca, no asumiría compatibilidad solo por coincidir la cilindrada. Son ejemplos de aplicaciones posibles, no garantía de encaje: pueden existir diferencias entre motores, culatas y colectores. Presentaría la placa en seco, sin apretar, y comprobaría que asienta completamente y que el giro elegido no deja el carburador inclinado de forma que dificulte el suministro de combustible.
Para montarla, limpiaría las superficies, usaría la junta adecuada para esa unión y apretaría los tornillos de manera progresiva y uniforme, respetando el par indicado por el fabricante del motor. No añadiría sellador indiscriminadamente, porque un exceso puede desprenderse hacia la admisión. Tras el montaje, revisaría que el colector no quede sometido a tensión y que el cable del acelerador retorne con libertad al girar el manillar de tope a tope.
Rendimiento y resultado final
Si el montaje original obliga a doblar o forzar el colector, la placa puede facilitar una orientación más limpia y reducir interferencias. En una configuración bien resuelta, el beneficio práctico sería una instalación más ordenada y un acceso más cómodo al carburador, no un aumento de rendimiento cuantificable por sí mismo. El diámetro interior de 28 mm debe considerarse junto con el carburador y el colector: si alguno tiene un paso menor, no se obtiene una admisión efectiva de 28 mm en todo el recorrido.
Después de instalarla, comprobaría el ralentí y la respuesta del motor, además de buscar fugas en la unión con el motor. Un ralentí inestable o una variación de régimen al pulverizar limpiador adecuado alrededor de la junta pueden indicar una entrada de aire, aunque el diagnóstico debe hacerse con cuidado y sin acercar productos inflamables a superficies calientes. Volvería a revisar la fijación tras los primeros ciclos de calentamiento y después de las primeras salidas.
Puntos fuertes y aspectos mejorables
- A favor: permite cambiar la orientación del colector; el aluminio mecanizado limita el peso y el espesor es contenido.
- A favor: las cotas publicadas facilitan una comprobación previa con calibre y regla.
- Mejorable: no se indican tolerancias, junta ni tornillería incluidos; conviene confirmar esos detalles antes del montaje.
- Mejorable: la compatibilidad no queda resuelta por decir “90, 110 o 125 cc”; hace falta verificar el patrón de fijación y el espacio real.
- A tener en cuenta: frente a un colector específico con orientación fija, esta solución ofrece más margen de colocación, pero añade otra superficie de unión que debe sellarse correctamente.
Veredicto del experto
La compraría para corregir un problema de espacio u orientación, siempre que las medidas coincidan con la culata y el colector concretos. No la elegiría esperando más potencia ni montaría a la fuerza una pieza cuyos agujeros no alineen. Su valor está en facilitar una instalación limpia; la calidad del resultado dependerá de la compatibilidad dimensional, del sellado y de que el carburador quede apoyado sin tensiones.
