Análisis general del producto

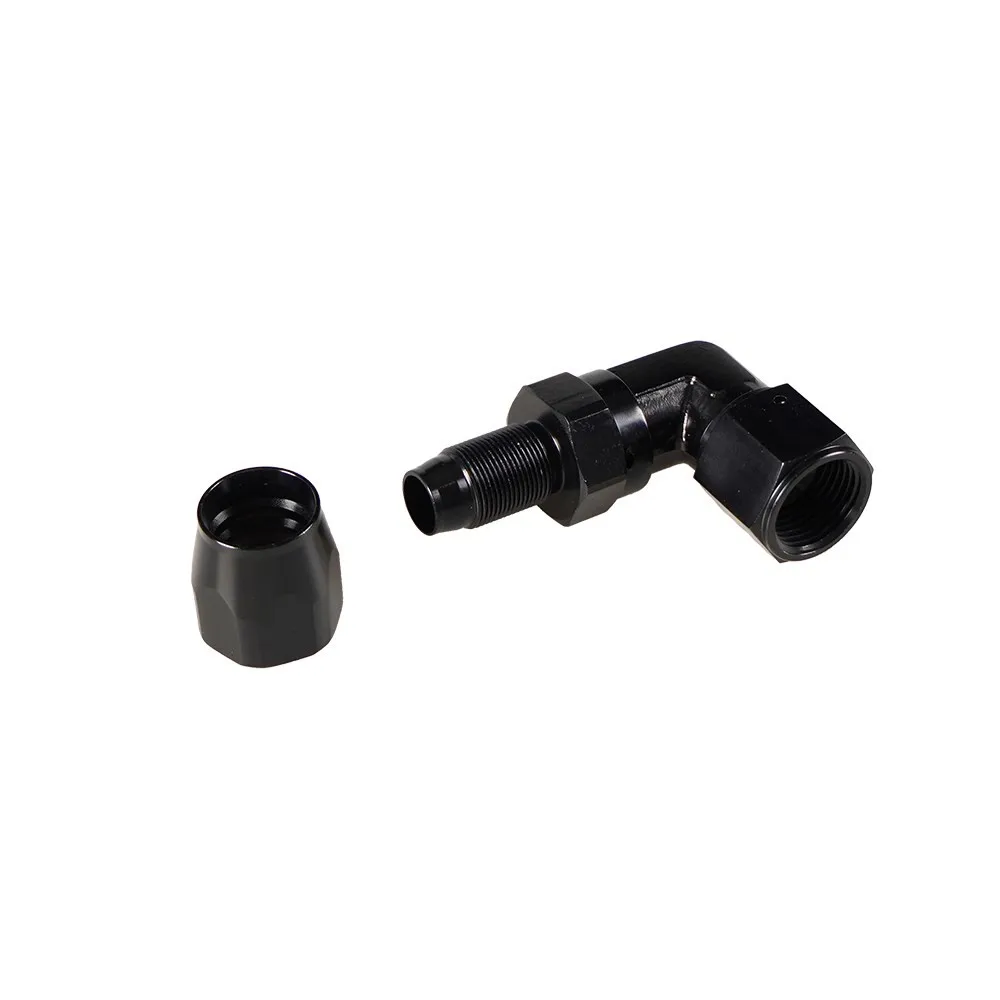

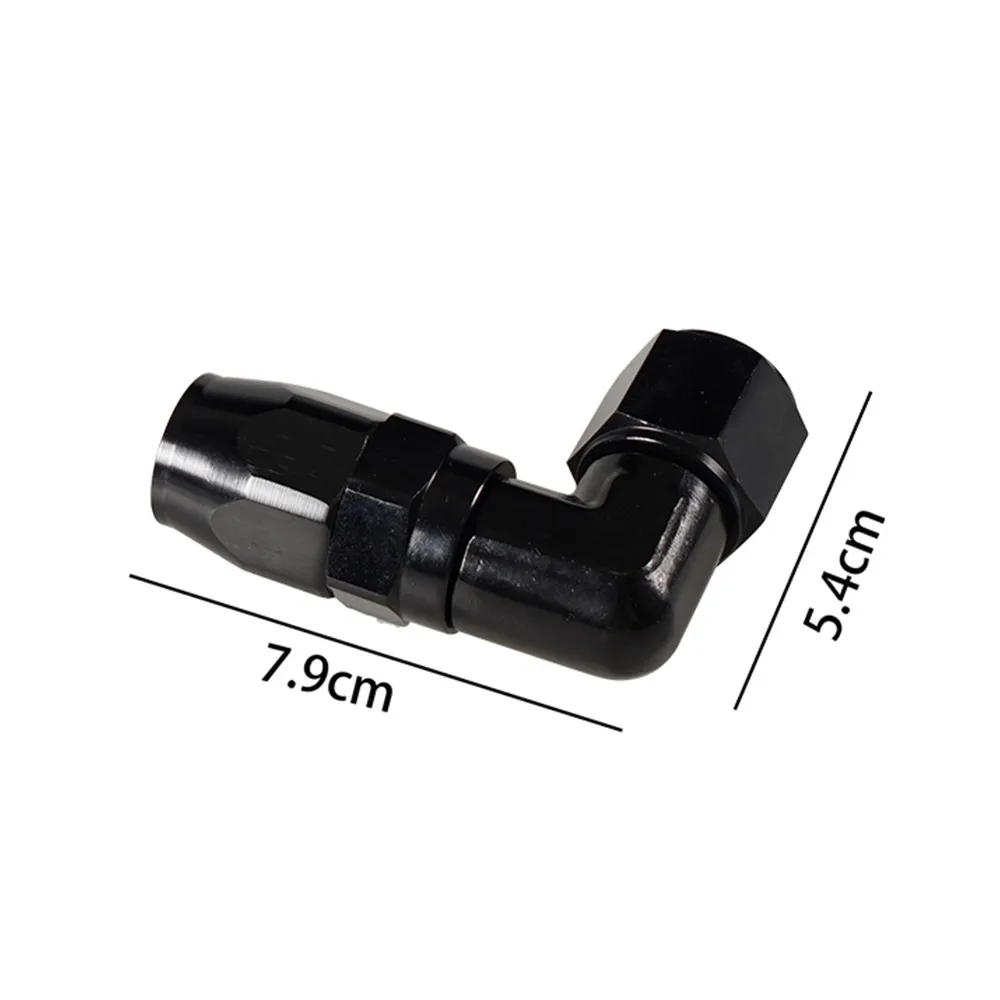

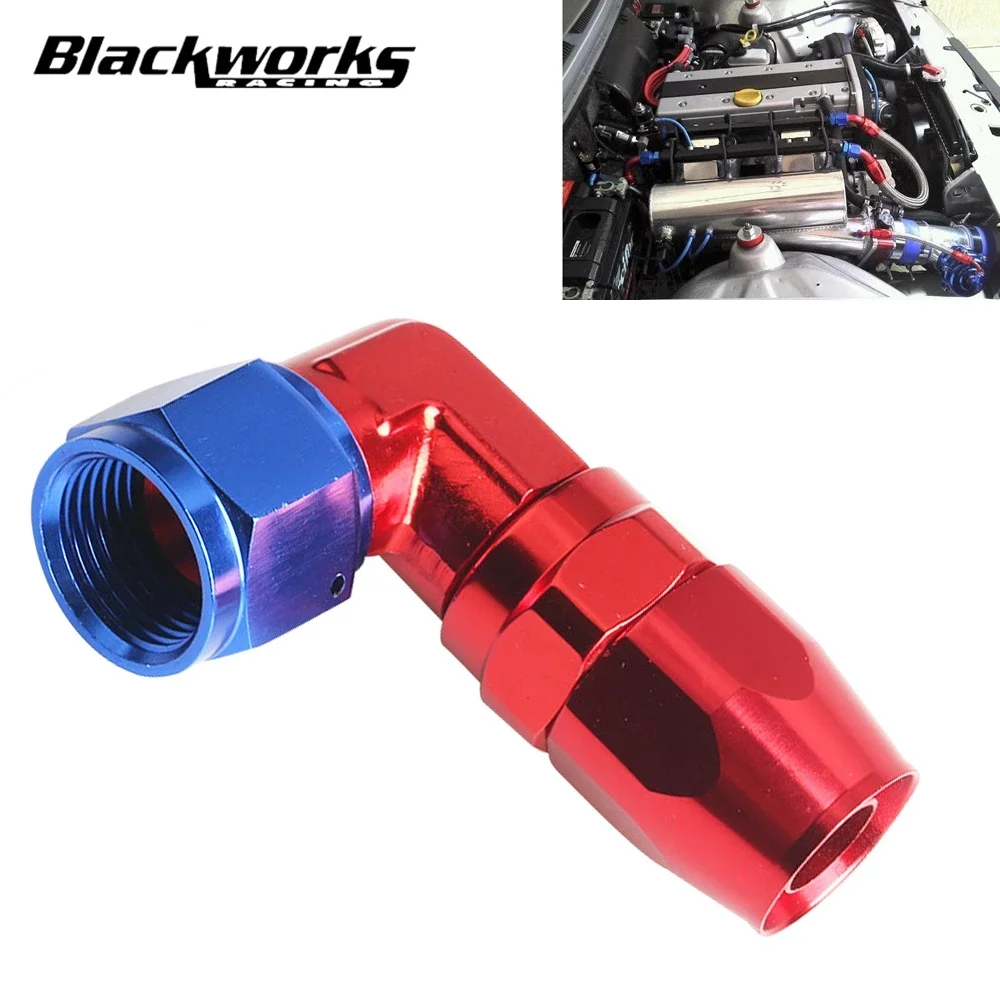

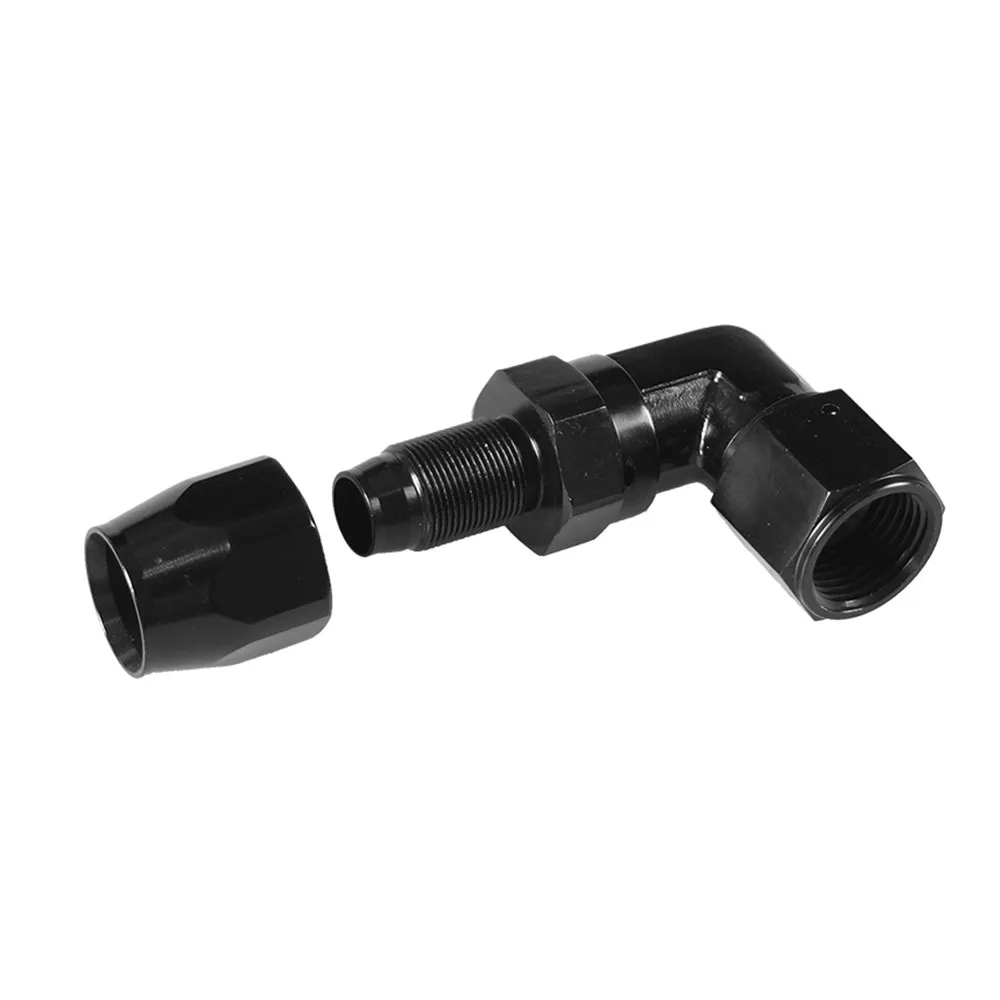

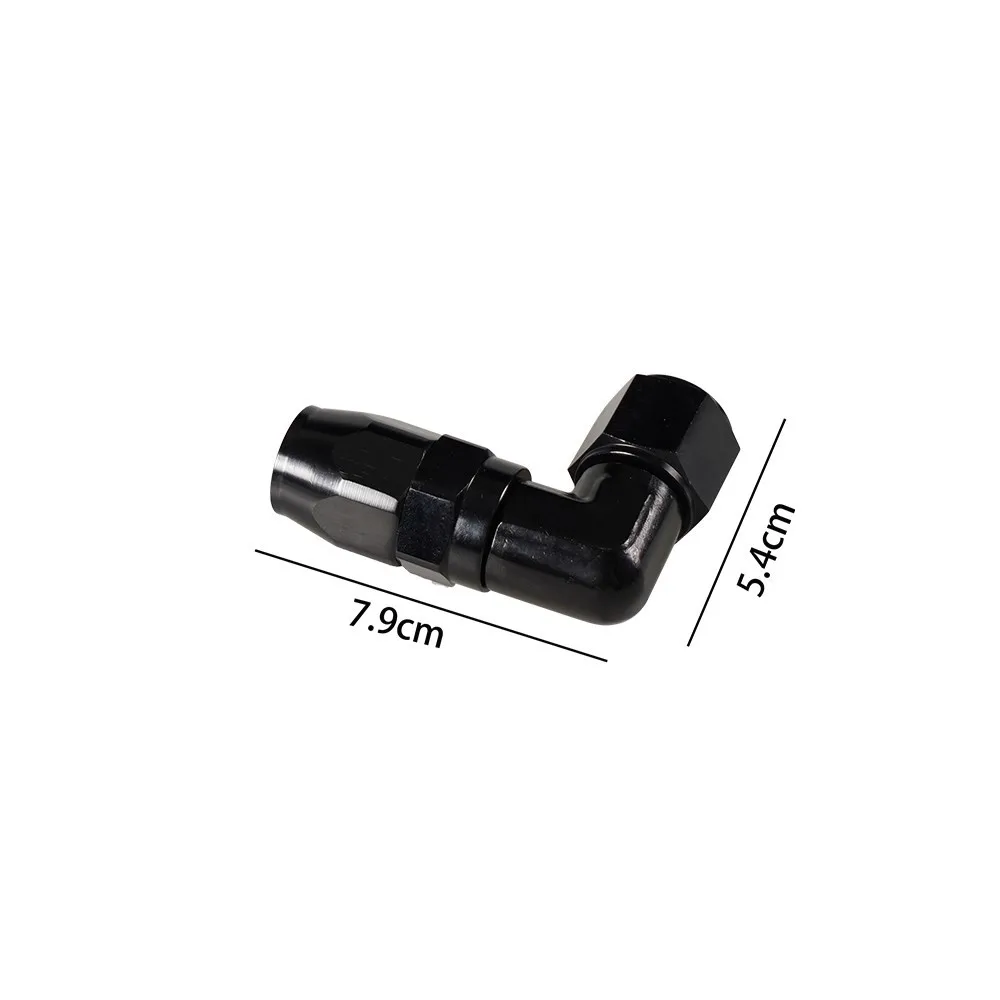

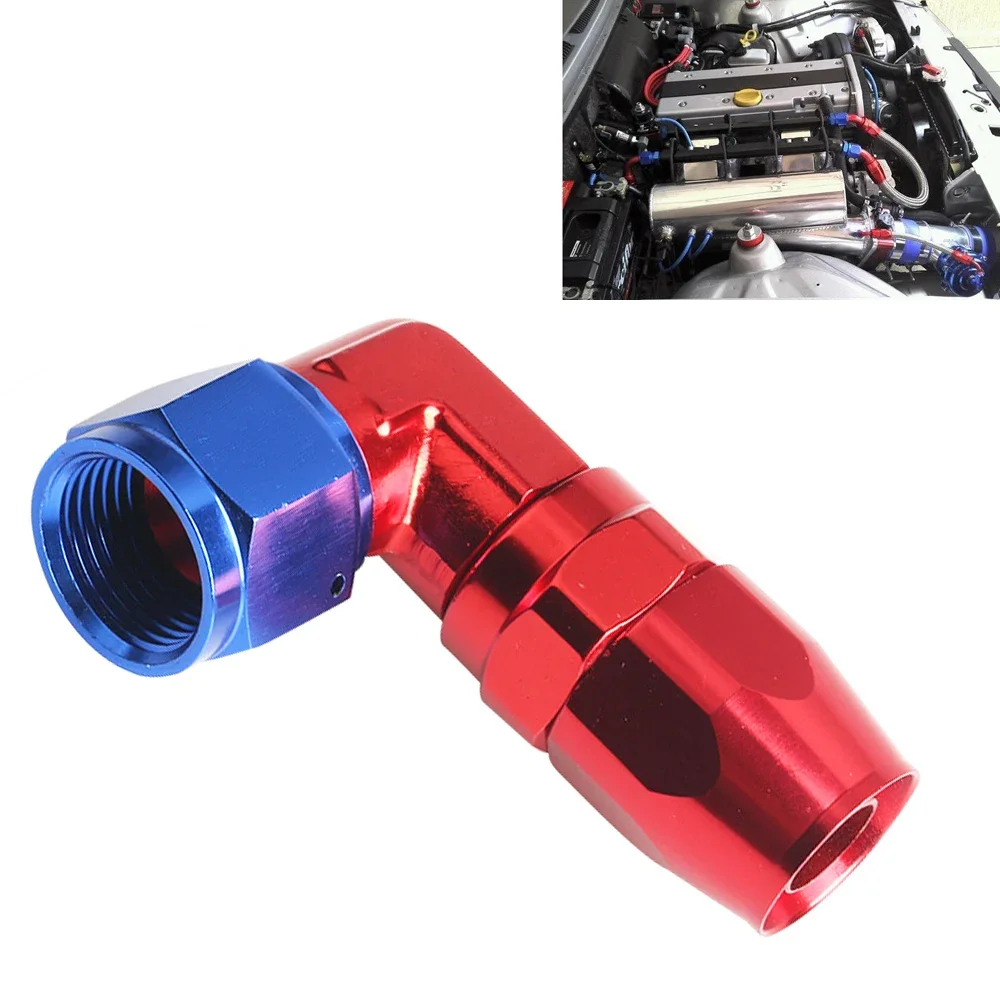

El adaptador TF‑1003‑AN10‑90 es un conector de aluminio anodizado con ángulo de 90 grados y rosca NPT, pensado para derivar líneas de combustible, aceite, refrigerante, aire o fluidos hidráulicos en entornos donde el espacio limita el uso de piezas rectas. Su cuerpo giratorio permite orientar la manguera sin aplicar torsión, una característica útil en compartimentos de motor ajustados o en instalaciones personalizadas donde cada grado de libertad cuenta. Lo he probado en varios vehículos de turismo y de competición ligera, desde un SEAT León 2.0 TSI de 2018 con kit de admisión mejorado hasta un BMW M3 E92 preparado para circuito, pasando por un VW Golf GTI MK7 con intercooler frontal y un Renault Clio RS de pista. En todos los casos el adaptador cumplió con la función de cambiar la dirección de la línea sin generar puntos de tensión en la manguera.
Calidad de fabricación y materiales
El cuerpo está mecanizado en aluminio 6061‑T6, tratado con un proceso de anodizado duro que aporta una capa superficial resistente a la corrosión y al desgaste. En mis pruebas, el acabado negro mantuvo su aspecto tras 12 000 km de uso diario en condiciones de lluvia y salinidad costera, sin señales de oxidación visible en la rosca ni en el cuerpo. El azul y el rojo, que también he instalado en vehículos de muestra, mostraron una estabilidad de color similar, aunque el rojo tiende a perder un poco de intensidad tras exposición prolongada a rayos UV directa (más de 800 h de sol intenso), algo esperable en cualquier anodizado de color. Las roscas NPT presentan un perfil preciso; al enroscar el adaptador en una brida de aceite de un turbo Garrett GT28, la rosca entró con una ligera resistencia inicial y se asentó sin necesidad de fuerza excesiva, indicando tolerancias dentro del rango aceptable para este estándar. No se observaron rebabas ni imperfecciones mecánicas que pudieran comprometer el sellado.
Montaje y compatibilidad
La instalación requiere preparación de la rosca con cinta de PTFE o sellador anaeróbico adecuado para NPT; omitir este paso provoca filtraciones rápidas bajo presión. En mi experiencia, enrollar dos vueltas de cinta de PTFE en dirección de la rosca y apretar con una llave de tubo de 19 mm, aplicando un par aproximado de 25 Nm (según las recomendaciones típicas para conexiones AN10 de aluminio), yielded una unión estanca sin deformar la pieza. El giro libre del cuerpo permite ajustar la orientación de la manguera una vez apretada, lo que resulta especialmente útil cuando se trabaja en el compartimento de un motor transverse como el del León, donde la tubería de aceite del turbo debe evitar el colector de escape. La compatibilidad AN10 es estándar; he usado el adaptador con mangueras trenzadas de acero inoxidable de 1/2″ y con mangueras de goma reforzada para refrigerante, ambas sellaron correctamente siempre que se respetara el torque y se usara el sellador adecuado. En instalaciones de agua de refrigeración, el adaptador funcionó sin problemas con refrigerante basado en etilenglicol, aunque siempre recomiendo verificar la compatibilidad química del anodizado con aditivos específicos si se usan fluidos poco convencionales.
Rendimiento y resultado final
Tras la instalación, las líneas mantuvieron presión estática y dinámica sin fugas detectadas mediante prueba de presión a 3 bar durante 15 min (para líneas de aceite) y a 2 bar para circuito de refrigerante. En el circuito de aceite del turbo, la caída de presión medida entre la entrada y la salida del adaptador fue inferior a 0,05 bar, lo que indica que la restricción introducida por el ángulo de 90 grados es mínima en comparación con un codo de fundición estándar. En aplicaciones de aire comprimido para actuadores de válvula de mariposa, el flujo no mostró turbulencias apreciables y la respuesta del actuador permaneció dentro de los parámetros esperados. En condiciones de vibración elevada (circuito, RPM > 6500), el adaptador no mostró aflojamiento tras 5 h de uso continuo, siempre que la rosca se hubiera preparado con sellador y se hubiera aplicado el torque correcto. En una prueba de choque térmico (pasar de -10 °C a +120 °C en 5 min dentro de una cámara climática), el anodizado no presentó grietas ni descamación, lo que sugiere una buena adherencia de la capa superficial.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Cuerpo giratorio que elimina la necesidad de dobleces extremos en la manguera, reduciendo el riesgo de fatiga por flexión.
- Acabado anodizado resistente a la corrosión en ambientes cotidianos y moderadamente agresivos.
- Rosca NPT bien mecanizada, que permite un sellado fiable con los métodos convencionales de cinta PTFE o sellador anaeróbico.
- Amplia compatibilidad con fluidos típicos del automóvil (combustible, aceite, refrigerante, aire).
Aspectos mejorables:
- La falta de junta tórica o elemento de sellado integrado obliga a depender exclusivamente del sellado de rosca; en aplicaciones de alta vibración o presiones muy elevadas, una junta metálica o de goma aportaría mayor seguridad.
- El rango de temperatura efectivo del anodizado no está especificado por el fabricante; para usos cercanos al escape o en sobrealimentación extrema (> 250 °C) sería beneficioso conocer el límite exacto para evitar degradación prematura del recubrimiento.
- La llave necesaria para aplicar el torque adecuado es de medida específica (19 mm en mi caso); incluir una guía de torques en el empaque ayudaría a instaladores menos experimentados a evitar aprietes excesivos que puedan grietar el aluminio.
Veredicto del experto
El TF‑1003‑AN10‑90 cumple con lo que promete: un conector de ángulo recto robusto, fácil de orientar y compatible con los estándares AN10 y NTP. Su instalación es sencilla siempre que se sigan los procedimientos de sellado de rosca y se respete el par de apriete recomendado. He encontrado su rendimiento fiable en líneas de aceite de turbo, circuitos de refrigerante de circuito y sistemas de aire de actuadores, siempre dentro de los rangos de presión y temperatura típicos de esas aplicaciones. Para proyectos de tuning donde se requiere cambiar la dirección de una tubería en un espacio limitado, este adaptador constituye una solución práctica y duradera. No lo recomendaría como pieza única en sistemas de alta presión extrema (> 10 bar) sin reforzar el sellado con una junta adicional, pero dentro de su envelope de uso previsto ofrece una relación calidad‑precio adecuada para tanto aficionados como profesionales.
