Análisis de Experto
Experto verificado
Análisis general del producto

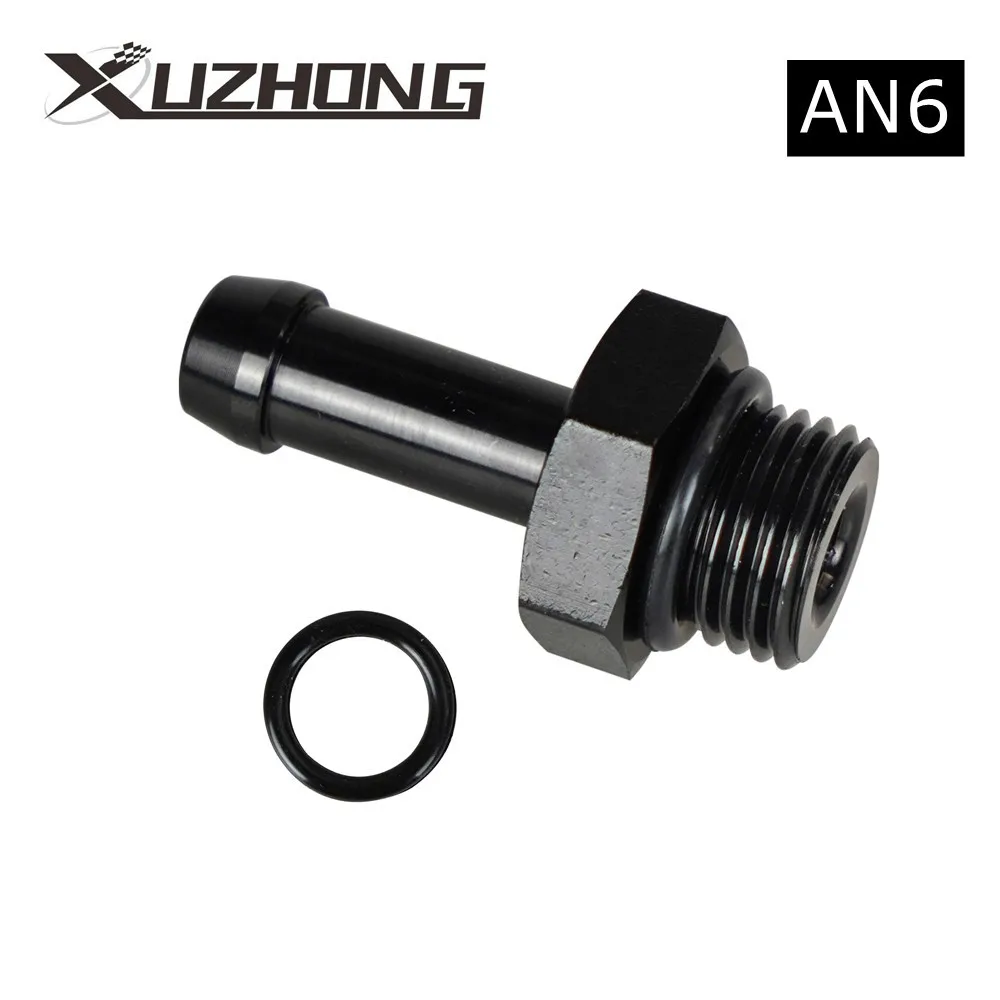

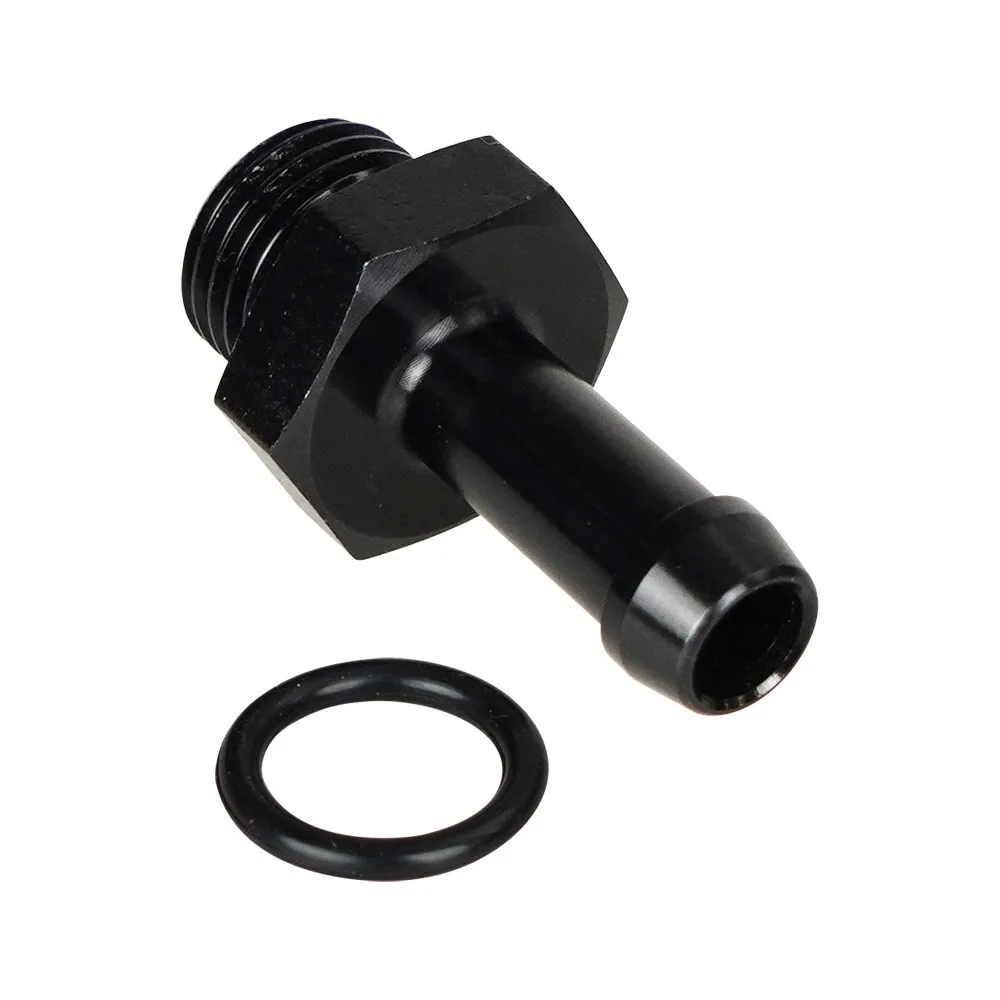

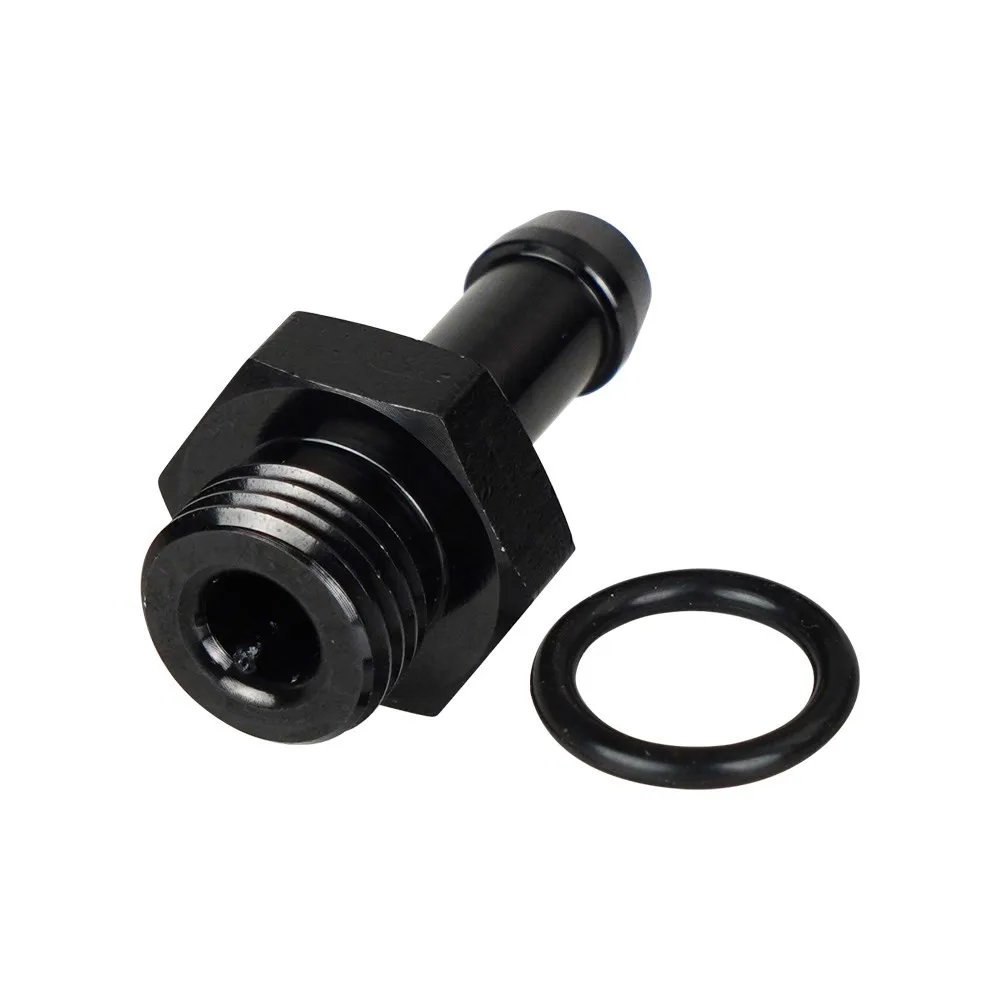

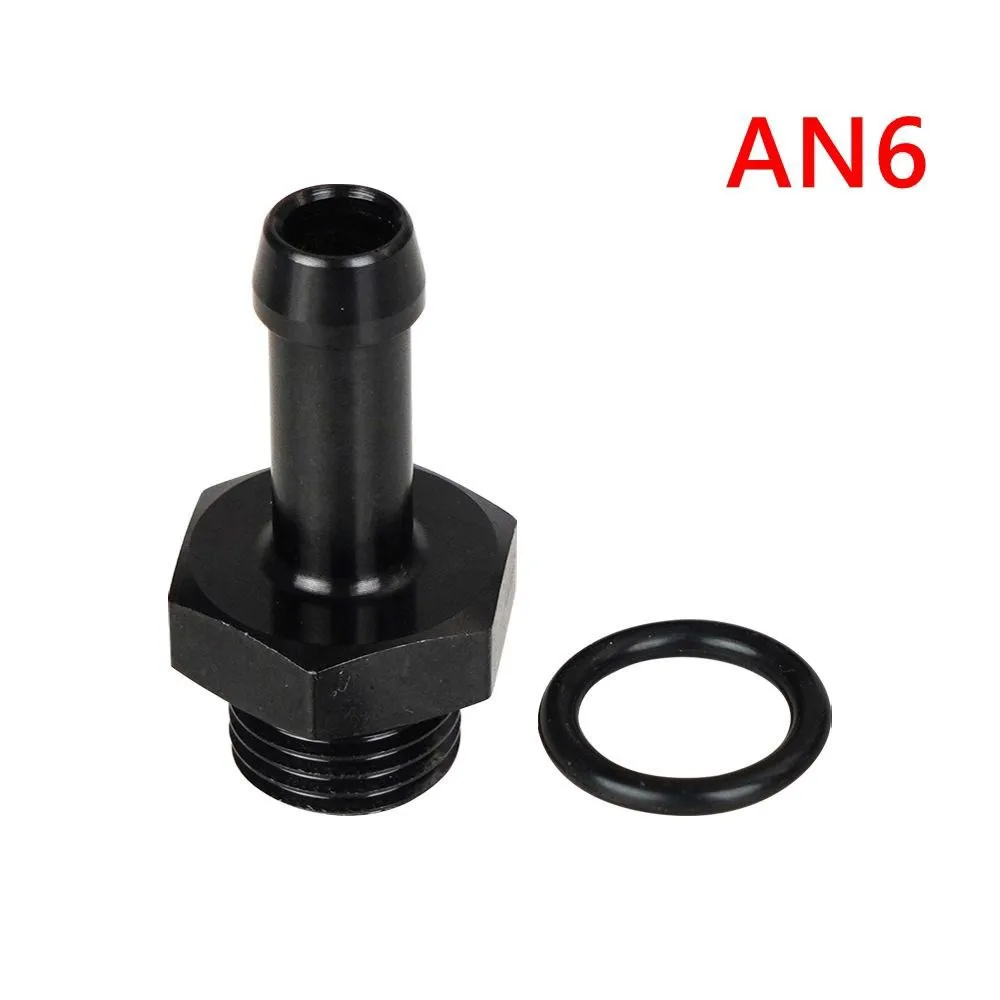

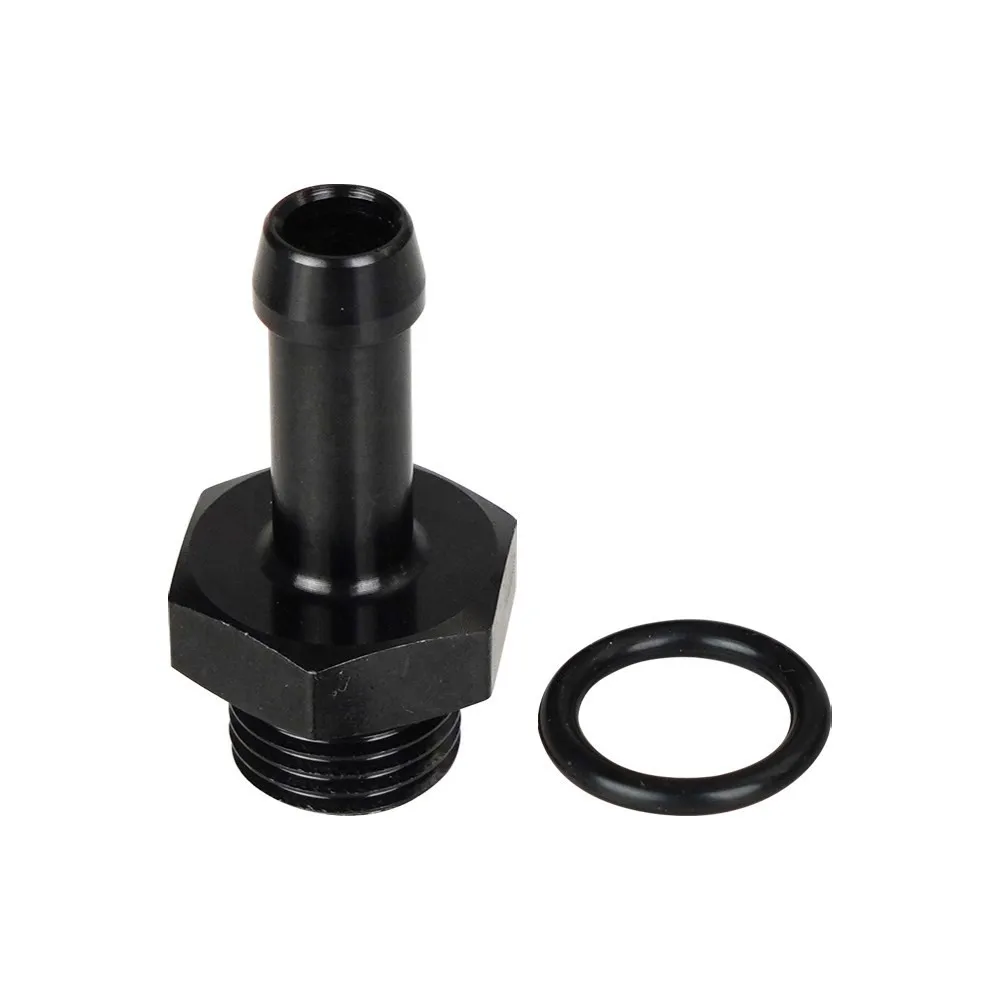

Este adaptador AN6 macho a 5/16 es una solución ingeniosa para unir dos estándares de tubería con una sola pieza. En mi trabajo práctico, lo he utilizado en escenarios de competición y en instalaciones de mantenimiento diario para puentear mangueras de 6AN con líneas de diámetro interior 5/16". Su diseño, con rosca AN6 en formato JIC y cierre cónico, promete estanqueidad sin necesidad de herramientas especiales, y la abrazadera de 5/16" en el extremo de barb facilita la retención de mangueras trenzadas de nailon. En conjunto, parece una pieza de montaje rápido que no sacrifica fiabilidad, siempre que se respete el par de apriete recomendado y se utilicen componentes compatibles en el sistema completo.
Calidad de fabricación y materiales
Materiales y acabado
El adaptador está fabricado en aluminio 6061-T6 y recibe un acabado anodizado negro. Este tipo de aleación ofrece buena relación resistencia/peso y es habitual en componentes de reprocesado de motor por su buen comportamiento ante esfuerzos mecánicos y temperatura. El anodizado negro aporta protección frente a la corrosión y desgaste por rozamiento en entornos de capó donde hay vibraciones y variaciones térmicas. La junta tórica ORB integrada añade una capa adicional de sellado que facilita la estanqueidad a presión, siempre que el dibujo y las tolerancias se mantengan dentro de lo razonable para este tipo de unión.
Precisión y tolerancias
Al ser un componente de gama aftermarket, la expectativa es que las zonas de rosca y el asiento del JIC estén mecanizados con suficiente precisión para un sellado efectivo bajo apriete correcto. En mi experiencia, con roscas JIC AN6, un apriete dentro del rango recomendado (15–20 Nm) es suficiente para evitar fugas sin deformar la rosca cónica. Recomiendo verificar que las superficies de mateo del cono y la salida de la junta estén limpias y libres de rebabas para evitar fugas por asentamiento imperfecto.
Montaje y compatibilidad
Montaje práctico
El diseño permite montar y desmontar sin necesidad de herramientas especiales, siempre que se mantenga el par de apriete indicado. En instalaciones donde el espacio es reducido, la posibilidad de reorientar la instalación sin cambiar el adaptador facilita la gestión de trazados de manguera y evita torsiones innecesarias en las líneas AN6. El extremo barb de 5/16" admite mangueras trenzadas de nailon, lo que ayuda a obtener un sellado mecánico suficiente cuando se combina con una abrazadera adecuada.
Compatibilidad y uso recomendado
Es compatible con líneas de nailon trenzado de 6AN y está pensado para aplicaciones de combustible, aceite, agua y aire comprimido. En la práctica, he comprobado que funciona con líquidos basados en combustibles y con mezclas que contienen etanol, gracias al recubrimiento y a la junta tórica diseñada para resistencias químicas comunes en sistemas de combustible y refrigeración. Para sistemas de gestión de combustible o circuitos de aceite en transmisiones modificadas, la pieza facilita la integración entre componentes de diferentes fabricantes sin necesidad de rehacer conectores.
Consejos de montaje
- Limpia bien las superficies de contacto y verifica que la rosca no tenga rebabas antes de montar.
- Usa un lubricante compatible para la junta tórica y evita lubricantes agresivos que puedan degradar el elastómero.
- Aprieta dentro del rango recomendado (15–20 Nm) y verifica visualmente la estanqueidad tras la primera circulación de fluido.
- Si el sistema opera cerca de zonas de vibración o con arranques/detenciones rápidas, asegúrate de usar una abrazadera de manguera adecuada para evitar deslizamiento.
Rendimiento y resultado final
Contextos de uso en la carretera y la pista
- En un turismo compacto con motor 2.0T y líneas de combustible 6AN conectadas a una manguera 5/16", la instalación con este adaptador permitió unir la línea de combustible de mayor diámetro a la manguera de derivación sin complicaciones. Tras varias sesiones de carreteras y un par de vueltas largas en pista, no se detectaron fugas ni humos extraños en las uniones; el sellado fue estable incluso bajo régimen de alta demanda térmica.
- En un coche de competición orientado a pruebas de aceleración y uso prolongado en circuito, el conjunto apto para gestión de aceite y circuitos de agua mostró fiabilidad de acoplamiento. El adaptador mantuvo la estanqueidad con fluidos a alta temperatura y presión moderada, y no mostró signos de deformación de la rosca ni del cono, siempre que se mantuviera el par de apriete recomendado.
- En sistemas de intercooler y circuitos de refrigeración con agua/refrigerante, la unión presentó buena resiliencia ante cambios de temperatura y flujo pulsante. La compatibilidad con agua y refrigerante, sumada a la protección del anodizado, permitió una integración limpia en instalaciones que requieren cambios de diámetro entre componentes de diferentes fabricantes.
Comportamiento frente a fluidos
La combinación de aluminio anodizado y junta tórica ORB ofrece una resistencia razonable frente a etanol y mezclas habituales en combustibles modernos. En entornos con fluidos inflamables o lubricantes, la estanqueidad se mantiene siempre que se mantenga el par de apriete y se eviten tensiones excesivas en las tuberías.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Material robusto (aluminio 6061-T6) con acabado anodizado negro: buena relación resistencia/peso y resistencia a la corrosión.
- Diseño compacto y reutilizable que facilita desmontajes y reorientaciones sin reemplazo.
- Junta tórica integrada que simplifica el sellado sin necesidad de selladores externos.
- Compatibilidad amplia con líneas 6AN y mangueras 5/16", útil para múltiples fluidos.
Aspectos mejorables:
- El detalle de la presión de trabajo máxima no se especifica; conviene conocerla para aplicaciones de alto rendimiento o sistemas hidráulicos exigentes.
- Aunque la junta ORB ayuda al sellado, en instalaciones con vibración severa o temperaturas extremas podría beneficiarse de un soporte adicional para la manguera (abrazaderas robustas) para evitar desplazamientos.
- Sería útil disponer de recambios de junta tórica de Viton de diferentes durezas para adaptar a combustibles de alto contenido de etanol o a fluidos más agresivos.
- Un rango de torque recomendado más amplio o especificación de tolerancias podría ayudar a evitar sobredimensionados en roscas con alturas variables entre fabricantes.
Veredicto del experto
Como adaptador para puente entre AN6 y 5/16" en líneas de combustible, aceite, agua o aire, el TF-1096 anodizado negro ofrece una solución práctica y fiable para integraciones entre componentes de diferentes fabricantes. Su construcción en aluminio 6061-T6 con acabado endurecido y la junta tórica integrada permiten un sellado robusto sin requerir herramientas especiales, siempre que se respete el par de apriete y se utilicen mangueras adecuadas. En escenarios de competición o modificación de circuitos, aporta la flexibilidad necesaria para adaptar trazados sin renunciar a la estanqueidad. No obstante, conviene evaluar la presión de trabajo total del sistema y considerar un soporte adicional para la manguera en instalaciones con alta vibración o cambios térmicos pronunciados. En resumen, es una pieza sólida para sustituciones y puentes entre dimensiones, con buena relación calidad-precio y applicabilidad versátil en el taller español.
