Análisis general del producto
He trabajado con este tipo de adaptador en varios proyectos turbo de fabricación a medida y su principal virtud es bastante concreta: permite resolver un cambio de dirección de 90 grados sin tener que construir desde cero toda la salida de escape situada junto a la carcasa de turbina. En un vano motor con poco espacio, esta geometría puede ahorrar bastante trabajo al orientar la línea de escape hacia abajo, hacia el paso de rueda o hacia la zona prevista para el downpipe.

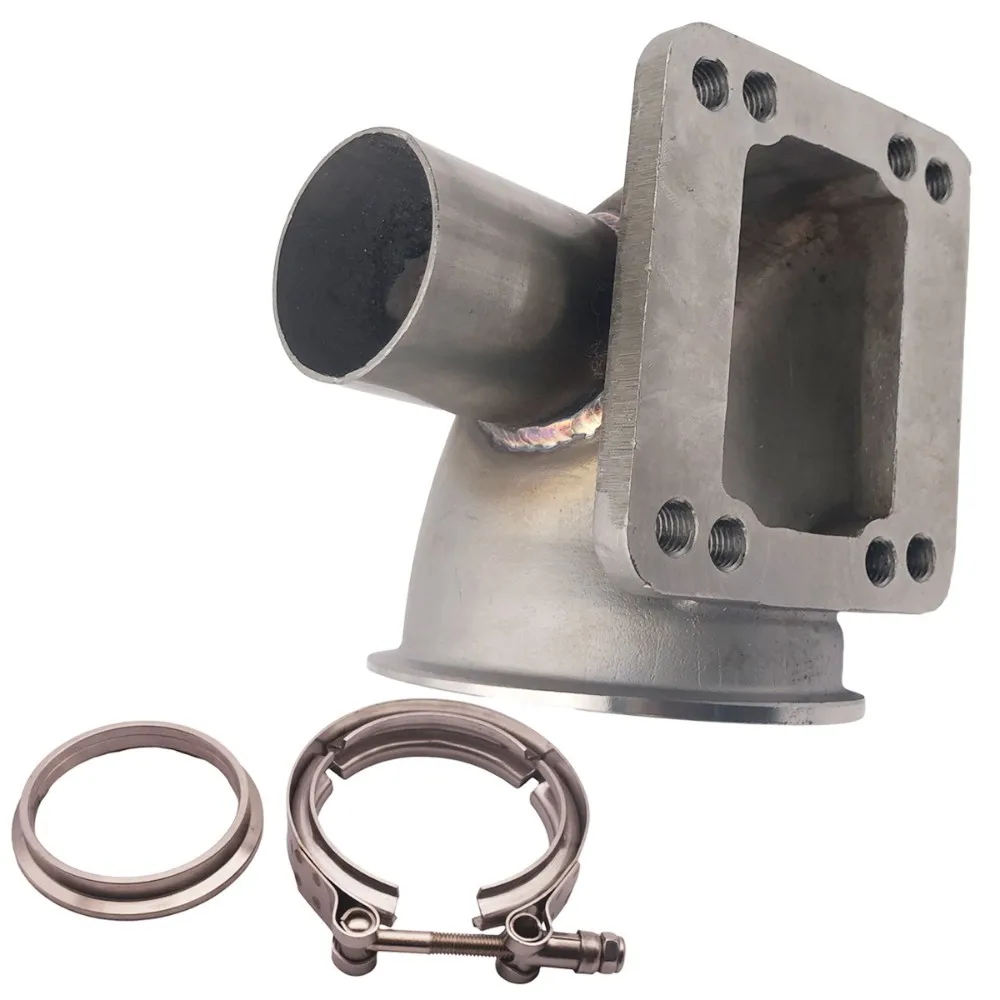

La configuración combina una conexión para carcasa T3/T4 con una salida V-band de 3 pulgadas, aproximadamente 76 mm, e incorpora un tubo lateral para wastegate de 1,75 pulgadas de diámetro exterior. No es un recambio específico para un modelo de coche, sino una pieza destinada a preparaciones y sistemas de escape fabricados a medida. La compatibilidad depende tanto del turbo como de la posición del colector, la wastegate y el resto de la línea.
Calidad de fabricación y materiales
El cuerpo de acero inoxidable 304 fundido y mecanizado ofrece una base adecuada para soportar temperatura, vibraciones y ciclos térmicos propios de un sistema turbo. En este tipo de componente, la construcción fundida resulta interesante porque evita depender únicamente de varias piezas soldadas para formar el codo. También reduce el número de uniones que pueden terminar fisurándose por fatiga.
El acabado mecanizado de las caras de apoyo es un punto especialmente importante. Antes de instalarlo, reviso siempre que la superficie que asienta contra la carcasa de la turbina no presente rebabas, marcas profundas o deformaciones. Una pequeña irregularidad puede provocar una fuga de gases, aumentar el ruido y someter a la unión a temperaturas innecesarias.
El radio interior es relativamente cerrado, algo positivo cuando el espacio disponible es limitado, aunque obliga a cuidar la orientación. Un codo compacto facilita el montaje, pero también puede generar una transición menos progresiva que una curva de mayor radio. En una preparación de potencia elevada, conviene comprobar que el flujo no quede condicionado por soldaduras internas, escalones o reducciones bruscas.
Montaje y compatibilidad
La unión V-band permite girar el conjunto antes de apretar la abrazadera, una ventaja real frente a las uniones con brida fija. En mis montajes sobre un BMW E36 325i turbo y un Nissan S14 con colector tubular, esta posibilidad simplifica bastante la alineación del downpipe y evita forzar la carcasa del turbo para hacer coincidir los tubos.
El montaje debe hacerse presentando primero el adaptador, la turbina, el colector y el tramo inicial del escape. No recomiendo apretar definitivamente ninguna unión hasta comprobar:
- Distancia respecto al bloque, radiador, ventiladores y manguitos.
- Posición de la wastegate y accesibilidad de su actuador.
- Alineación del tubo de descarga de la wastegate.
- Espacio para colocar la abrazadera V-band y acceder a su tornillo.
- Posibles movimientos del motor sobre los soportes.
La medida de 3 pulgadas debe verificarse físicamente, ya que el diámetro nominal de una V-band no siempre coincide exactamente con el diámetro interior útil del tubo que se vaya a soldar. También hay que confirmar el patrón y la geometría real de la brida T3/T4. Estas denominaciones abarcan distintas configuraciones y no garantizan por sí solas que la pieza encaje en cualquier carcasa.
El tubo lateral de 1,75 pulgadas está pensado para integrarse mediante soldadura en el circuito de la wastegate. Es fundamental colocar la válvula con el ángulo adecuado y dejar suficiente espacio para desmontarla. Una posición incorrecta puede dificultar el mantenimiento o hacer que la descarga interfiera con el downpipe.
Rendimiento y resultado final
En un Volkswagen Golf Mk2 con motor 1.8T adaptado y aproximadamente 210.000 km de uso del vehículo, el codo permitió dirigir la salida hacia una línea de 3 pulgadas sin añadir varios tramos soldados. El resultado fue una instalación más limpia y con menos puntos de unión. Tras varios ciclos de calentamiento y enfriamiento, la abrazadera continuó asentando correctamente y no aparecieron fugas visibles en la unión V-band.
En otro montaje orientado a circuito, la principal mejora no fue una ganancia de potencia por sí misma, sino la facilidad para colocar el escape y mantener despejada la zona cercana al radiador. Conviene dejar claro que este adaptador no aumenta automáticamente el rendimiento del turbo. Su aportación está en facilitar una transición compacta y bien orientada dentro de un sistema correctamente dimensionado.
Frente a un codo fabricado artesanalmente, ofrece una solución más rápida y repetible. Como contrapartida, un conjunto soldado a medida puede adaptarse mejor a geometrías muy concretas y utilizar un radio más amplio si se busca priorizar el flujo.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Construcción en acero inoxidable 304.
- Formato compacto para vanos con poco espacio.
- Unión V-band de 3 pulgadas fácil de orientar.
- Posibilidad de integrar una wastegate externa mediante el tubo lateral.
- Menor número de piezas necesarias para construir la salida inicial del turbo.
- Abrazadera y brida incluidas para la unión V-band.
Aspectos mejorables:
- No incluye instrucciones de montaje ni una plantilla de compatibilidad.
- La denominación T3/T4 resulta demasiado amplia para asegurar un ajuste universal.
- El radio cerrado puede no ser la mejor opción en sistemas donde el flujo y la velocidad de evacuación tengan prioridad absoluta.
- La pieza requiere soldadura y fabricación adicional para completar la línea de wastegate y el escape.
- Es necesario comprobar la planitud de las caras y limpiar bien el interior antes del montaje.
Después de la instalación, recomiendo revisar la abrazadera V-band tras los primeros ciclos térmicos. También conviene inspeccionar las soldaduras, buscar marcas de hollín y comprobar que ningún elemento de goma o cableado haya quedado demasiado cerca del codo.
Veredicto del experto
Es un adaptador práctico para proyectos turbo personalizados en los que el espacio obliga a realizar un giro de 90 grados cerca de la turbina. La combinación de acero inoxidable 304, conexión V-band orientable y toma lateral para wastegate ofrece una base razonable para fabricar una línea compacta y registrable.
No lo consideraría una pieza universal ni una instalación directa para cualquier vehículo. Su valor depende de medir correctamente la carcasa T3/T4, la orientación disponible y los diámetros reales del sistema. Bien presentado y soldado por un profesional, puede ahorrar bastante tiempo frente a fabricar el codo completo desde cero; mal alineado, puede provocar tensiones, fugas y problemas de mantenimiento. Por tanto, lo recomiendo para preparaciones a medida, no para quien busque un montaje sencillo sin trabajos de adaptación.
