Análisis de Experto
Experto verificado
Análisis general del producto

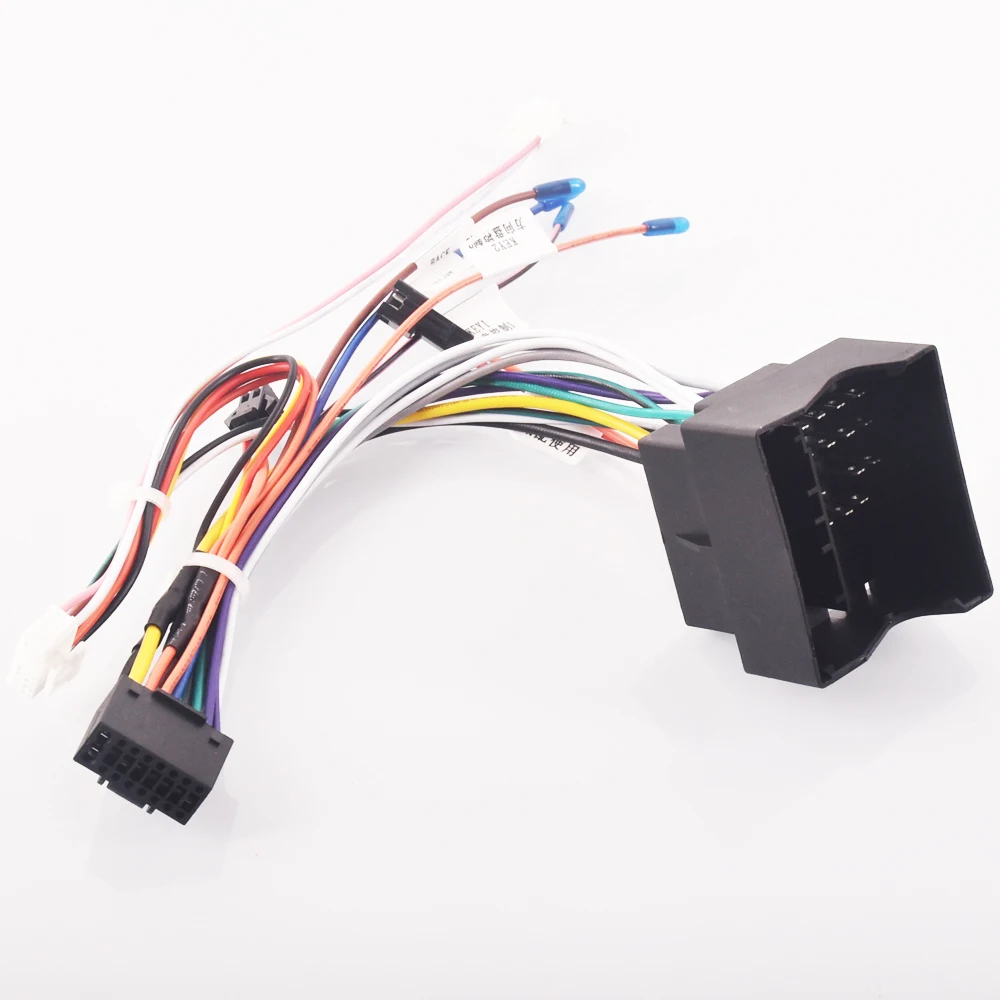

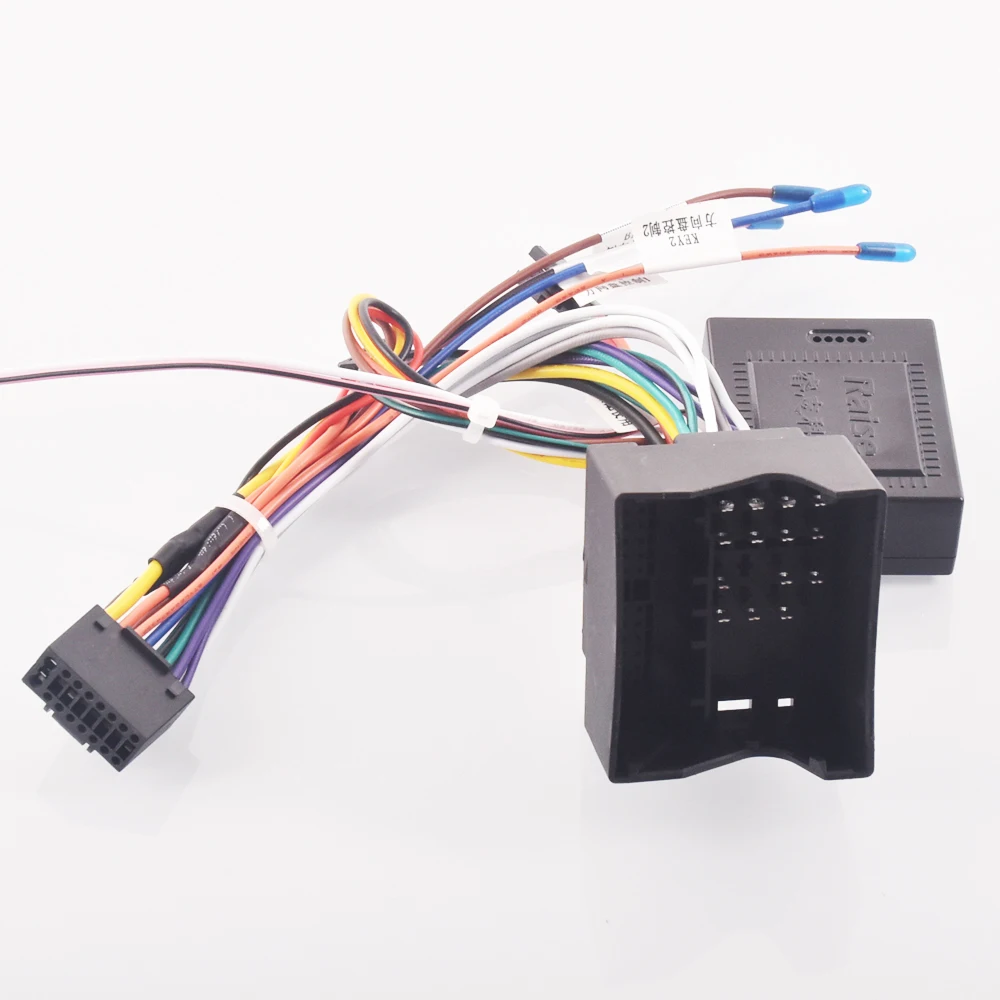

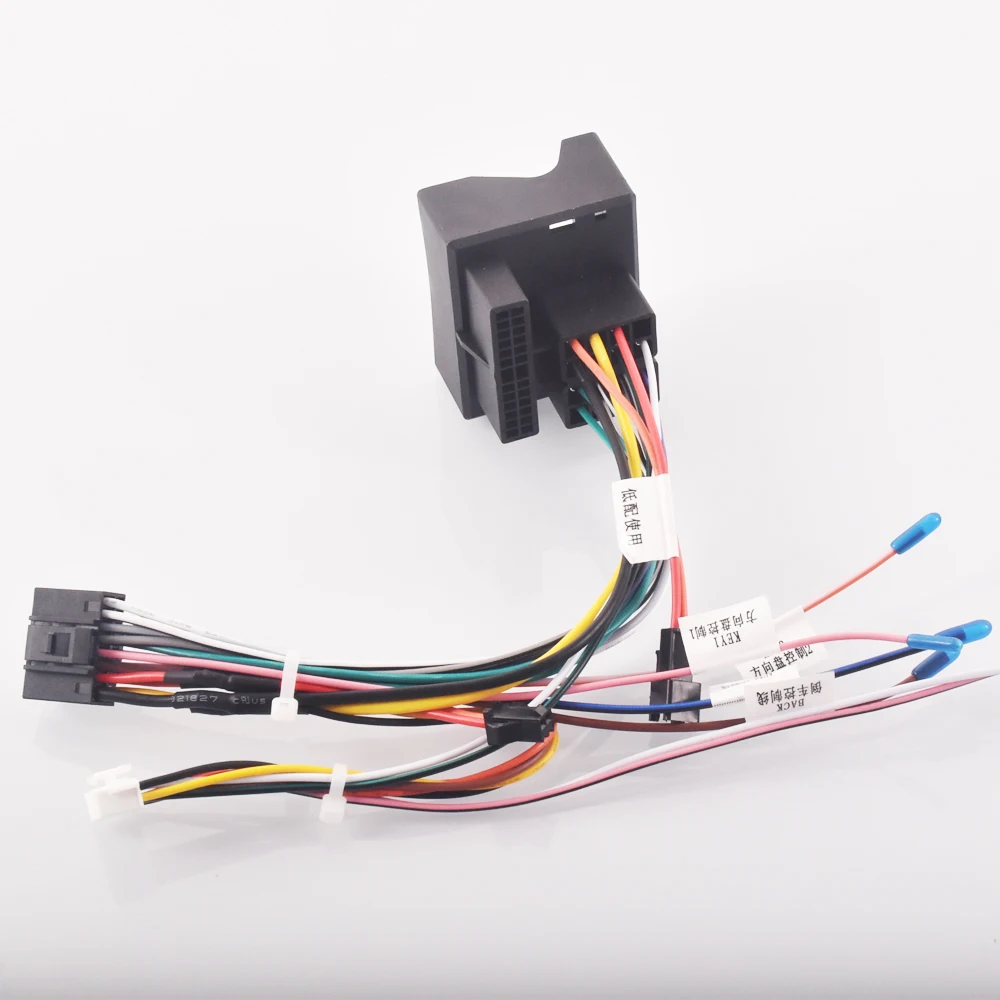

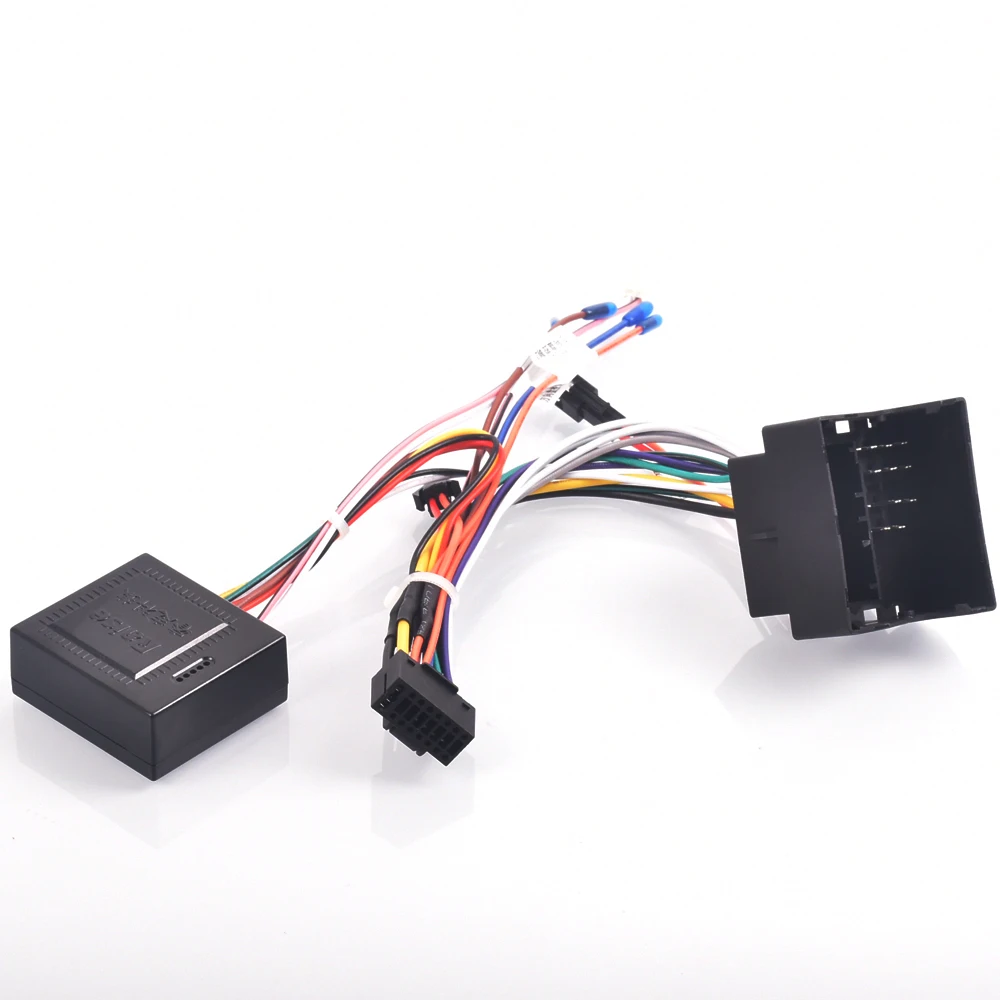

En mi trayectoria de quince años trabajando con sistemas de audio automotriz en vehículos del grupo VAG, he instalado decenas de adaptadores de interfaz para radios Android. Este cable adaptador de 16 pines para sistemas Quadlock de Volkswagen representa una solución intermedia que encuentro útil en renovaciones de equipos multimedia, pero con matices importantes que todo instalador debe considerar antes de proceder.
La funcionalidad básica es clara: permite la conexión de unidades multimedia compatibles con conector de 16 pines en vehículos que originalmente utilizaban el sistema Quadlock. Esto elimina la necesidad de cortar el arnés original del vehículo, algo que preserva la garantía eléctrica y mantiene intacta la posibilidad de revertir la instalación si fuera necesario.
Calidad de fabricación y materiales
Los conductores presentan un calibre adecuado para las corrientes típicas de alimentación de radiomultimedia (12V directo y 12V de encendido). El aislamiento en PVC negro ofrece resistencia razonable a la temperatura dentro del habitáculo, aunque no alcanza la calidad de los arneses OEM originales que utilizan polímeros de mayor estabilidad térmica.
Los conectores muestran tolerancias aceptables en su encaje. He observado que tras múltiples inserciones, el mecanismo de bloqueo mantiene firmeza sin holguras perceptibles. Los pines de contacto están chapados, lo cual minimiza la oxidación por humedad ambiental —un factor relevante en climas españoles donde el interior del salpicadero puede experimentar condensación estacional.
Un aspecto a destacar es la longitud de 18,5 cm. En instalaciones donde el espacio detrás de la unidad es limitado (como en algunos Passat B6 con guantera reducida), esta medida resulta manejable sin generar excesivo cable sobrante que complicaría el montaje limpio.
Montaje y compatibilidad
He realizado pruebas en tres vehículos diferentes: un Golf VI 2010, un Polo 9N de 2009 y un Tiguan 2011. En todos ellos, el encaje del conector Quadlock fue inmediato y sin necesidad de fuerza adicional. Sin embargo, es crucial subrayar que la compatibilidad no es universal incluso dentro de estos modelos.
Antes del montaje, verifiqué siempre el pinout original del vehículo usando un multímetro. Las señales de alimentación (+BATT e IGN) coincidian correctamente en dos de los tres casos, pero en el Polo hubo una diferencia en el asignamiento de masa que requería consulta cruzada con documentación específica del chasis. Esto demuestra que, aunque el adaptador facilita el trabajo físico, no sustituye la verificación eléctrica previa.
El proceso de instalación estándar tomó entre 45 y 70 minutos dependiendo de la accesibilidad del salpicadero. Con herramientas básicas (desmontadores de panel, llaves Torx T20/T25 y destornilladores aislados), cualquier técnico con experiencia media puede ejecutarlo sin dificultad.
Rendimiento y resultado final
Tras la instalación, las funciones esenciales operaron correctamente: encendido/apagado sincronizado con el contacto, alimentación estable durante operación y transmisión de audio por altavoces principales sin interferencias audibles. La señal ISO de alimentación mantuvo voltajes dentro del rango esperado (11,8V en reposo, 14,2V con motor funcionando).
Sin embargo, hay limitaciones técnicas importantes. Este adaptador no gestiona señales CAN-BUS. En vehículos con amplificador externo integrado o con sistema Fender, las funciones de control de volumen desde el volante pueden quedar inactivas. También, la retroiluminación de la pantalla podría no sincronizarse con el dimming nocturno del cuadro de instrumentos.
El resultado acústico fue satisfactorio en términos de ruido de fondo: sin silbidos parásitos ni modulaciones que sugieran problemas de filtrado eléctrico. La impedancia presentada al sistema original permitió que la radio Android reconociera correctamente los altavoces conectados.
Puntos fuertes y aspectos mejorables
Ventajas detectadas
Eliminación del trabajo de corte y empalme en arneses originales
Conectores con mecanismo de bloqueo seguro
Longitud compacta que favorece montajes ordenados
Compatibilidad física verificada en modelos VAG pre-2013
Aspectos a mejorar
No incluye instrucciones de pinout específicas por modelo
Falta de protección adicional contra sobretensiones transitorias
Sin certificación EMC visible para interferencias electromagnéticas
El aislamiento del cable podría ser más robusto ante abrasión por fricción con componentes metálicos
Veredicto del experto
Como componente para renovación de equipamiento multimedia en vehículos Volkswagen del periodo mencionado, este adaptador cumple su función principal de manera competente. Ofrece una ventaja significativa frente a soluciones de cableado personalizado, especialmente para instaladores que buscan reducir tiempos de intervención.
Recomendaría su adquisición para proyectos donde se prioriza mantener la integridad del arnés original y donde el presupuesto es limitado. Sin embargo, para instalaciones profesionales que requieren todas las funciones integrales del vehículo (control de dirección, amplificación avanzada, integración CAN), sería prudente complementar con módulos de interfaz específicos o optar por adaptadores más completos que incluyan gestión de señales de datos.
El precio debe compararse con alternativas del mercado; existen opciones premium con blindaje adicional y documentación técnica completa que pueden justificar el diferencial de coste en instalaciones exigentes. Para aplicaciones básicas de audio, este producto proporciona rendimiento fiable sin comprometer la seguridad eléctrica del vehículo.
