Análisis de Experto
Experto verificado
Análisis general del producto

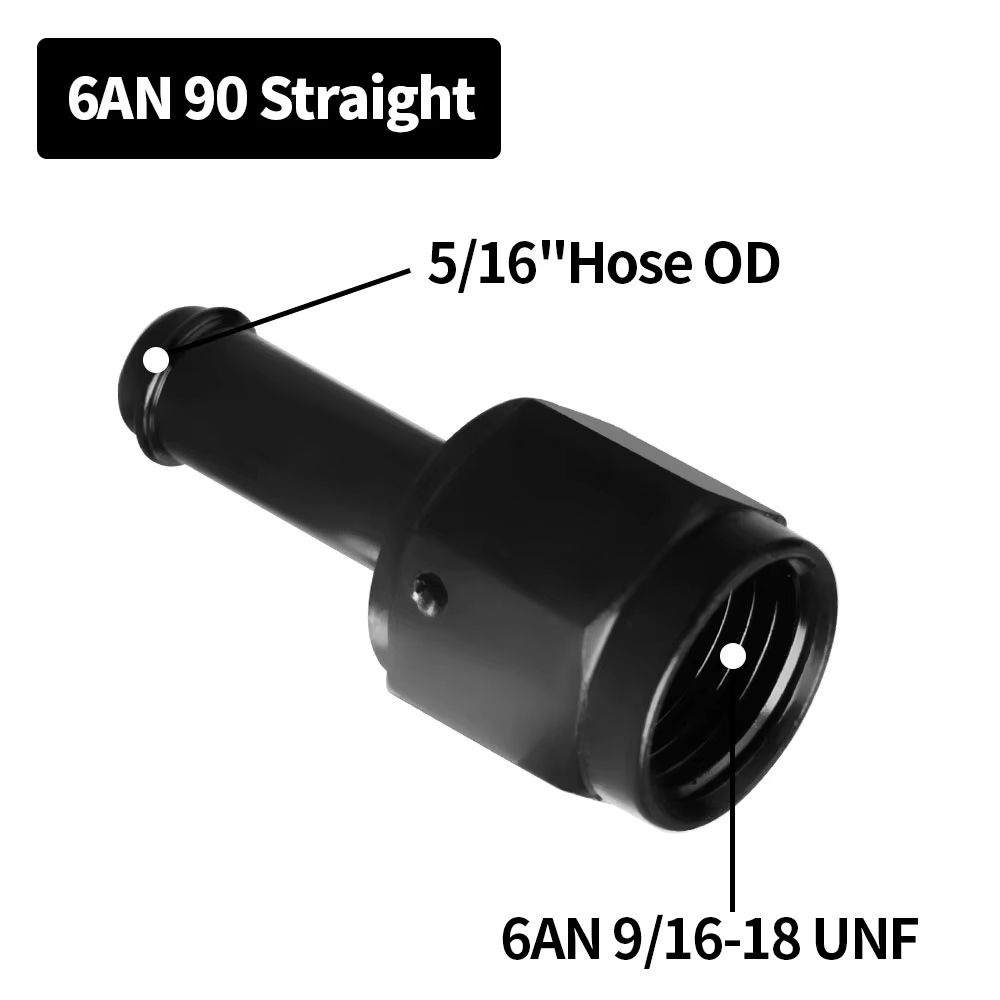

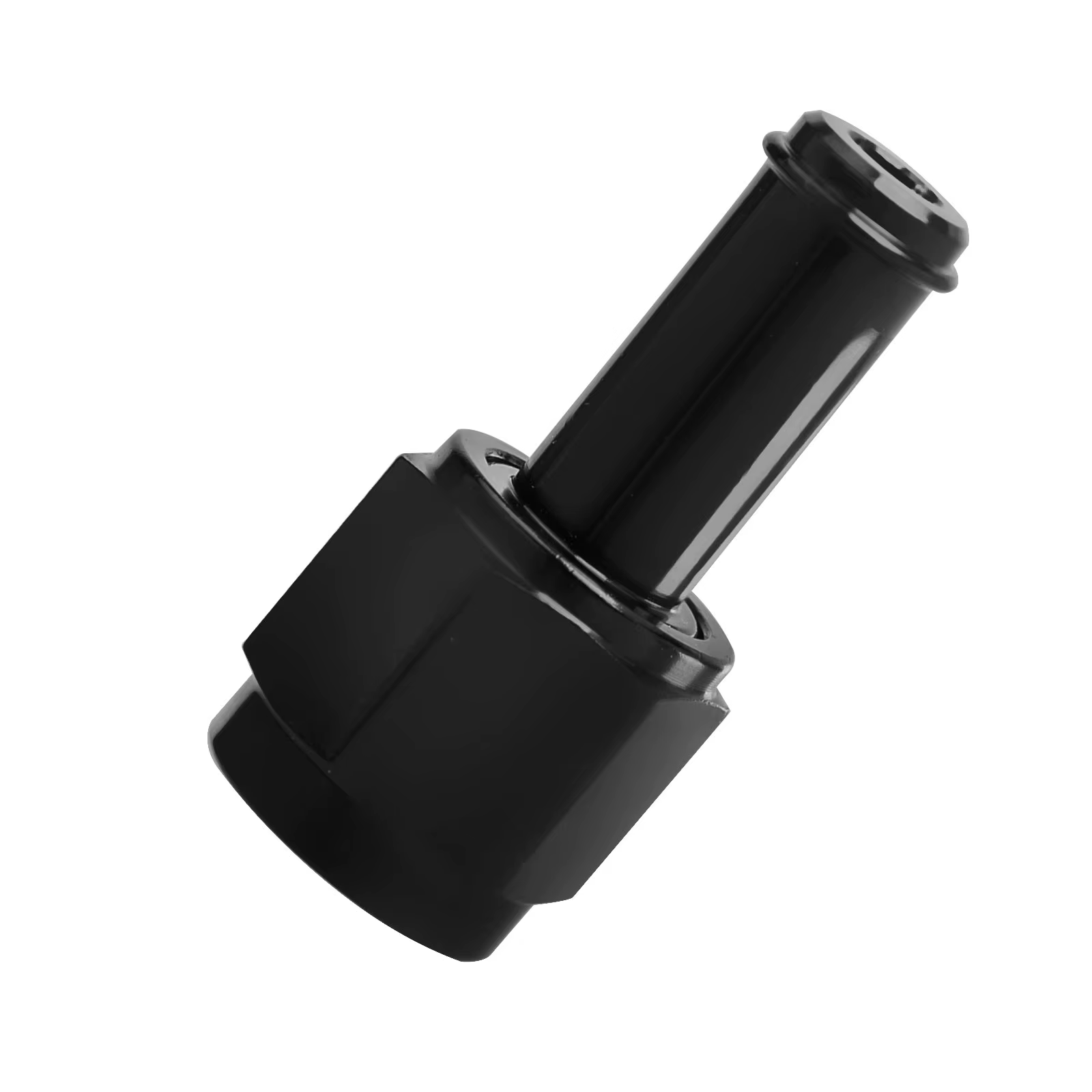

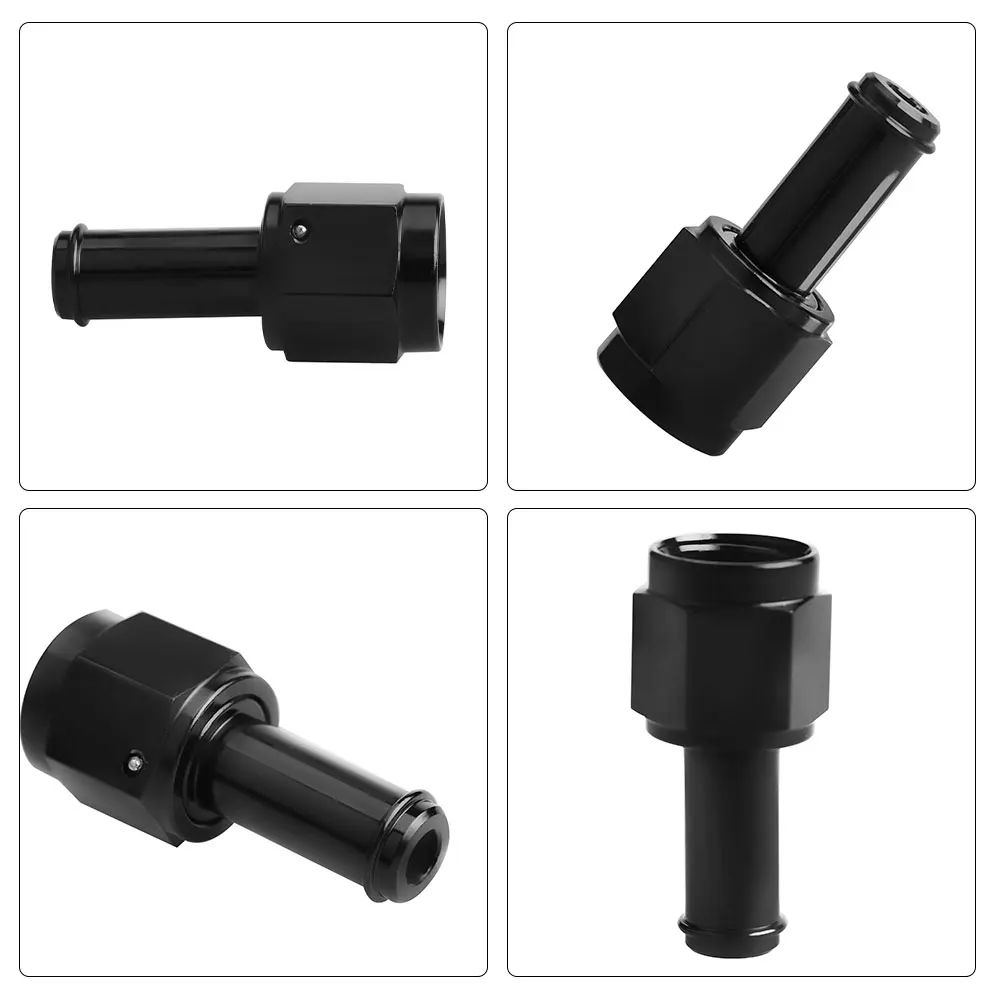

Este adaptador acodado de RAQR-RACING cumple una función muy concreta dentro de un montaje de líneas de fluidos: hace de puente entre un racor de rosca AN6 (hembra, paso 9/16-18 UNF) y una manguera de púa de 5/16". Lo he utilizado en dos montajes distintos: una línea de retorno de combustible en un Golf Mk4 1.9 TDI preparado con around 260.000 km, y una toma de ventilación de cárter en un Mazda MX-5 NA con carburación y motor tuneado. En ambos casos la pieza resolvió bien el problema clásico de estos trabajos: llegar a la toma sin que la manguera quede doblada ni sometida a torsión permanente.
El ángulo de 90 grados es, en mi opinión, la gran virtud del diseño. Cuando el racor macho de salida del depósito, del bloque motor o del regulador está orientado hacia una pared o cerca de un componente caliente, un racor recto obliga a curvar la manguera en radios imposibles. Aquí el codo hace el giro por ti, y la manguera baja recta, limpia y sin tensiones que acaben agrietándola con los ciclos térmicos.
Calidad de fabricación y materiales

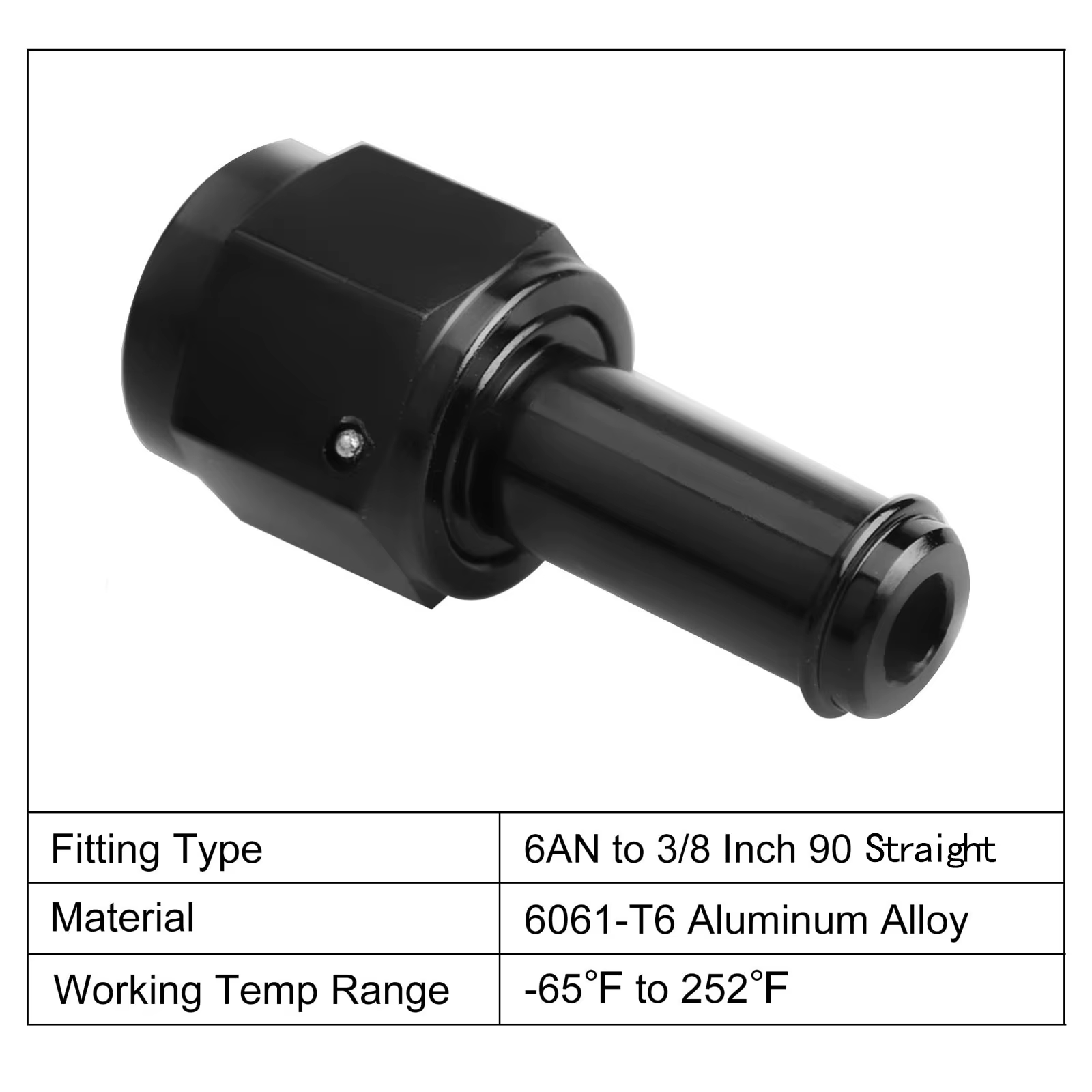

La aleación de aluminio T-6061 es el estándar del sector para racores de competición y vía pública, y es una elección correcta: buena relación resistencia-peso, excelente mecanabilidad y comportamiento estable ante vibraciones. Al peso, el anodizado negro cumple doble función: estética (importa más de lo que parece en vanos vistos) y protección superficial frente a la oxidación y a la corrosión galvánica cuando el racor convive con latón o acero en el mismo circuito.
En cuanto a tolerancias, el mecanizado de la rosca hembra me ha dado buen resultado: enrosca limpia sobre racores AN6 macho convencionales sin holguras excesivas ni necesidad de fuerza. En la rosca 9/16-18 UNF la primera pasada a mano debe ser suave y sin resistencia; en ambas unidades que probé fue así, señal de un paso bien torneado. La púa de 5/16" presenta las ranuras longitudinales adecuadas para que la manguera gripie bien; los labios no están demasiado afilados, algo importante porque púas cortantes cortan el refuerzo interno de la goma por dentro, y esa es una avería que no se ve hasta que gotea.
Como matiz honesto: el anodizado, aunque está bien aplicado, en las zonas de manipulación con llaves conviene protegerlo con los mangos de plástico o con un trapo, porque una grieta superficial no compromete la pieza pero sí deja el aluminio expuesto.
Montaje y compatibilidad

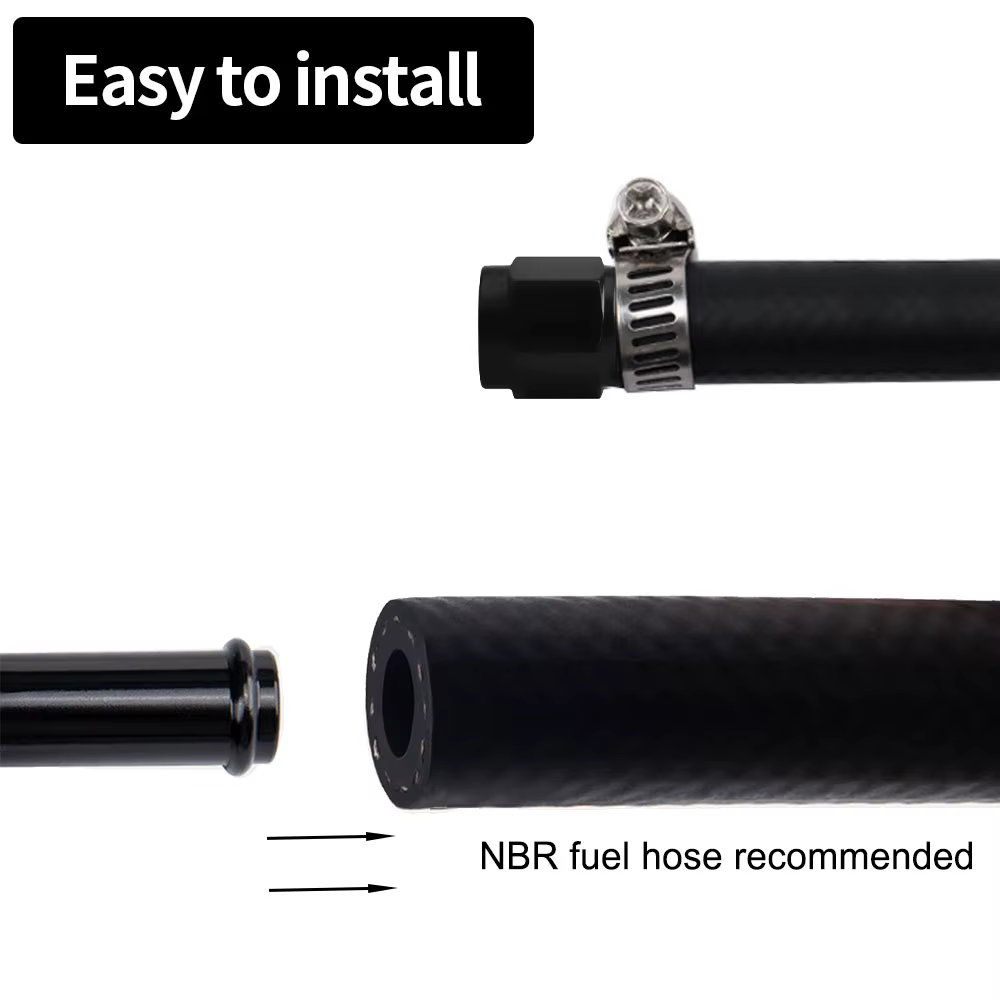

El montaje es sencillo si se hacen las cosas en orden, y aquí van mis recomendaciones tras varias instalaciones:
Corta la manguera limpia y a escuadra. Un corte sesgado crea fugas bajo la abrazadera incluso con esta bien apretada.
Calienta ligeramente el extremo de la goma (agua caliente o aire, nunca llama directa) si la manguera es nueva y rígida; entrará en la púa sin desgarrarse.
Empuja hasta el fondo del vaso y coloca la abrazadera a uno o dos milímetros del cuerpo del racor, no sobre la última ranura.
Usa una junta dónica o anillo tórico en la cara de cierre del AN6 hembra si el circuito lo exige: la rosca 9/16-18 UNF con cono tipo AN necesita junta blanda o aro sellador para garantizar estanqueidad, especialmente en combustible.
En cuanto a compatibilidad, la púa es específica para manguera de 5/16" de diámetro interior. Es importante verificar la medida con un calibre antes de comprar o montar: las mangueras «approach» de medidas imperiales a veces vienen etiquetadas con nomenclaturas métricas aproximadas, y una goma de 8 mm genérica queda ligeramente floja sobre una púa de 5/16" (7,94 mm). Para aceite y combustible recomiendo manguera con refuerzo textil o trenzado interior, no goma de jardín ni tubería de PVC reforzada.
Un aviso importante para el montaje en aluminio: aprieta la rosca con par adecuado y usando una segunda llave de contrapeso en el cuerpo. El hilo de aluminio es sólido pero no perdona el desesfuerzo; si notas que el EN6 macho está también en aluminio, un pelín de grasa para roscas evita el agarrotamiento por contacto metal-metal.
Rendimiento y resultado final
Tras más de 6.000 km en el TDI y una temporada completa en el MX-5, incluidos días calurosos de verano con elvanobien caliente, ninguno de los dos montajes ha dado síntomas de fugas, goteo o aflojamiento por vibración. La pieza no añade restricción apreciable al caudal: el diámetro pasante es coherente con el de la propia manguera, y en un retorno de combustible con bomba de inyección algo exigida eso se nota en que no aparecen pulsaciones ni ruidos raros en el circuito.
Comparado con racores rectos de latón genéricos, este adaptador gana claramente en flexibilidad de orientación y en peso, y el anodizado aguanta mejor el ambiente de un vano que el latón brillante a medio plazo. Frente a racores acodados de gamas altas de competición, obviamente no llega a sus acabados ni a sus certificaciones, pero tampoco juega en el mismo precio, y para uso particular o proyectos semipreparados cumple con sobrado margen.
Puntos fuertes y aspectos mejorables
Fuertes:
El codo de 90 grados simplifica montajes donde un racor recto es inviable.
Mecanizado de rosca correcto, con buen acoplamiento a racores estándar.
Aleación T-6061 con anodizado decente para su gama de precio.
Polivalencia real: combustible, aceite, agua y aire en circuitos compatibles.
Mejorables:
La ficha debería dejar más claro el par de apriete recomendado y el tipo de junta necesaria para cada fluido.
La identificación grabada del ángulo y la medida en el propio cuerpo del racor ayudaría en futuros mantenimientos.
Para combustible a alta presión o alta temperatura continua, conviene fijarse bien en los límites del circuito completo (manguera, juntas, abrazaderas), no solo del racor.
Veredicto del experto
Es una pieza honesta, bien mecanizada y útil, que cumple exactamente lo que promete dentro de su segmento. No es un racor de competición homologado, pero para líneas de baja presión en proyectos particulares, restauraciones o montajes de accesos secundarios (retorno, venteo, refrigeración auxiliar) es una opción recomendable si se instala con manguera y abrazadera de calidad y verificando la compatibilidad química, de presión y de temperatura del conjunto. Como consejo final: no escatimes en la junta y en la abrazadera; el racor es solo un eslabón del sellado.
