Análisis general del producto

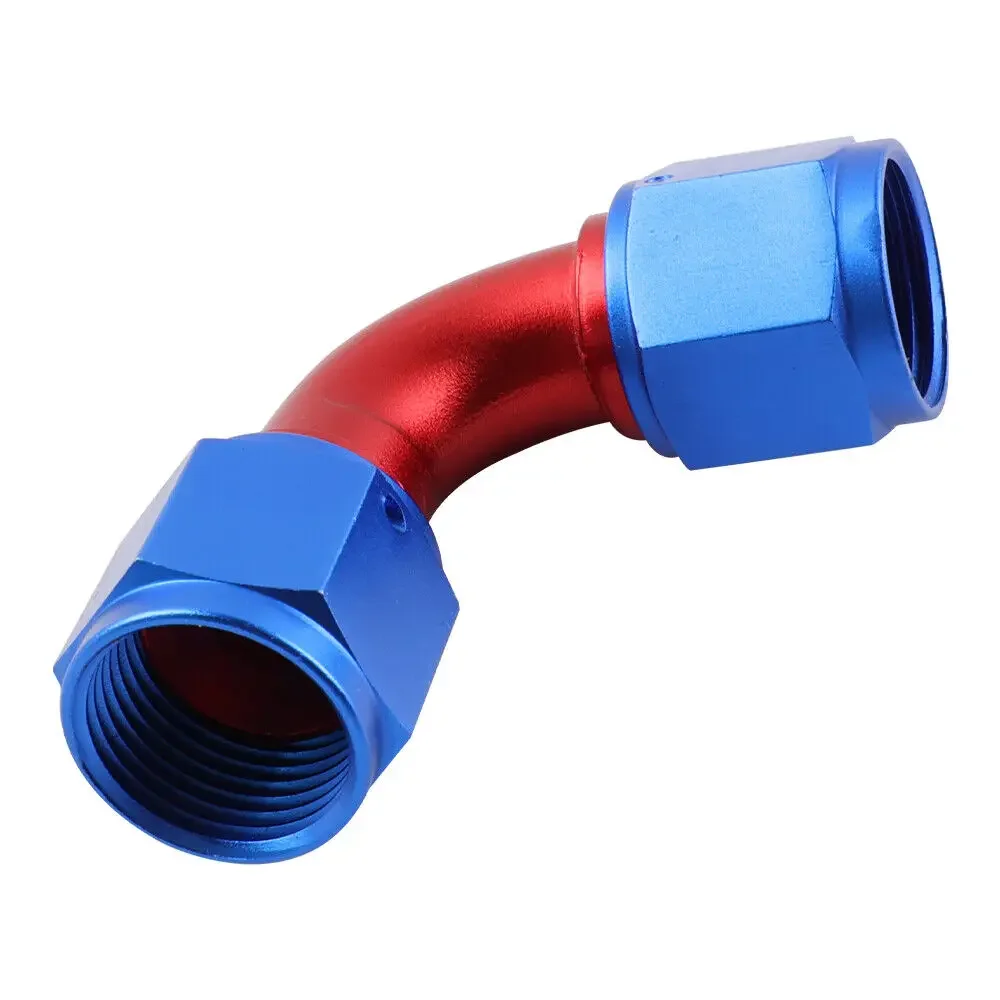

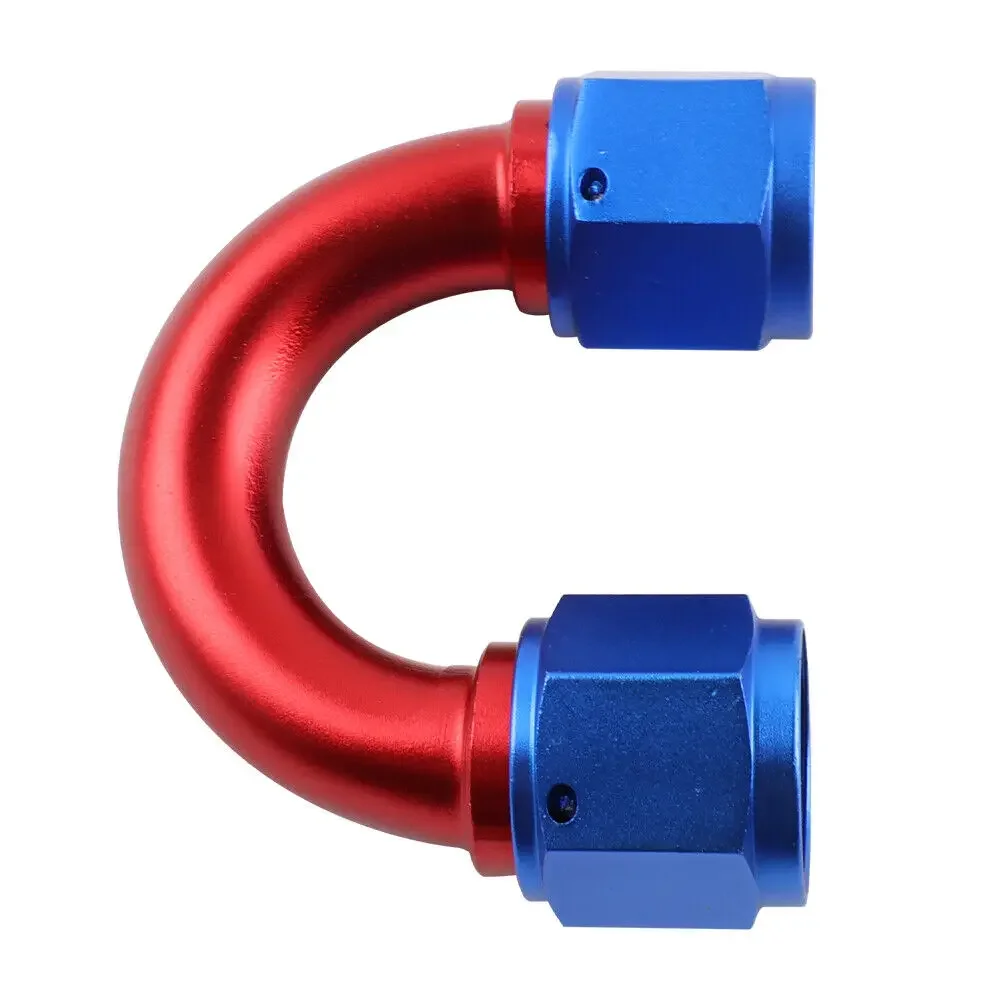

Este tipo de acoplador giratorio hembra AN10 (hembra a hembra) lo veo especialmente útil cuando necesitas unir tramos de manguera y, antes de dejar la instalación “cerrada”, quieres ganar margen de orientación sin pelearte con el alineado final en el vano motor. En la práctica, el giro por tramos (en versiones de 0°, 45°, 90° y 180°) te permite entrar con la manguera con mejor ángulo y evitar tensiones, curvaturas forzadas o que el conjunto quede “trabajando” justo donde no debe.
Cuando lo montas en líneas de combustible y aceite, la prioridad no es solo que “encaje”, sino que la conexión mantenga la estanqueidad mientras el motor vibra, calienta y enfría. En ese sentido, el acabado en aluminio 6061-T6 y el hecho de que sea un acoplador pensado para orientar la tubería ayuda a que el montaje salga recto y sin esfuerzos raros en las roscas. En rutas de trabajo continuo (motor en carga, paradas y arranques) es donde más se nota la diferencia entre una conducción “alineada” y una que queda torcida desde el principio.
Calidad de fabricación y materiales
Aquí hay dos cosas que me fijan en este formato: material y acabado en zonas críticas.
- Aluminio 6061-T6: es una aleación con buen equilibrio entre resistencia mecánica, trabajabilidad y estabilidad dimensional para accesorios de automoción. En taller suele ser un material que aguanta bien el uso en líneas donde hay vibración y ciclos térmicos.

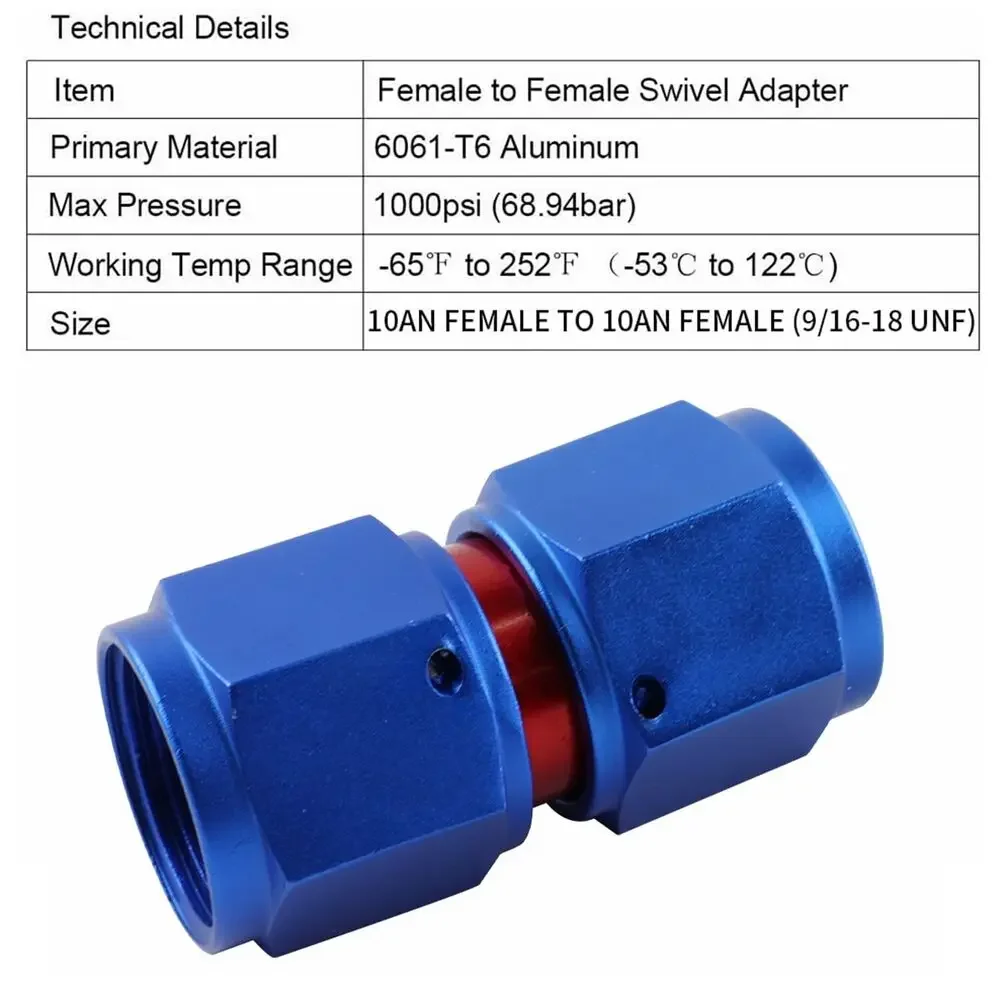

- Rango térmico y presión máximos: cuando un accesorio declara temperatura de trabajo de -65 a +252 °F y presión máxima de 1000 psi, para mí significa que está dentro del tipo de especificación que normalmente encaja en sistemas de combustible/aceite sin estar “al límite” por el entorno. La clave siempre está en que la instalación final no introduzca puntos de debilidad: manguera con curvatura agresiva, fatiga por mala sujeción o roscas sucias.
En cuanto a tolerancias y ejecución, lo que busco es que el acoplador no tenga holguras excesivas en su giro cuando ya está montado, y que el acabado permita una conexión consistente. El aluminio, si está bien mecanizado, suele facilitar ese ajuste fino frente a alternativas más blandas o con acabado irregular.
Montaje y compatibilidad

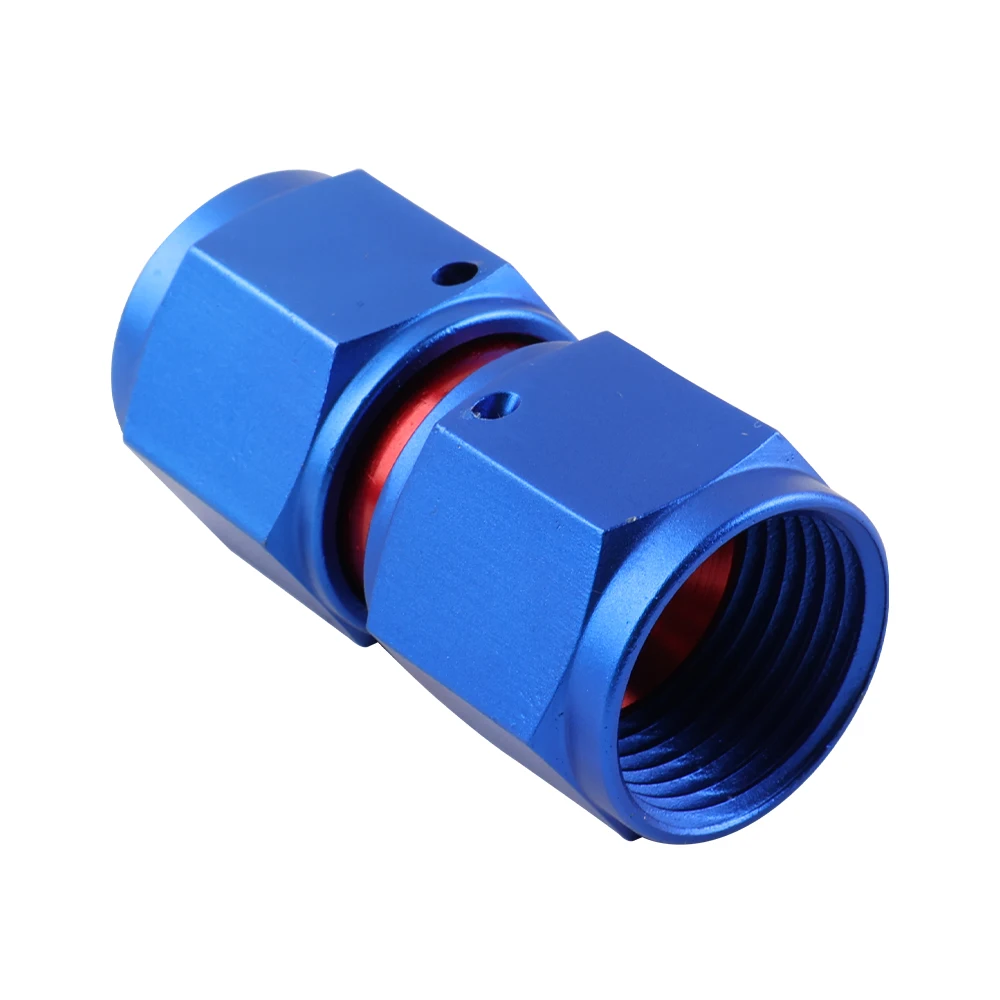

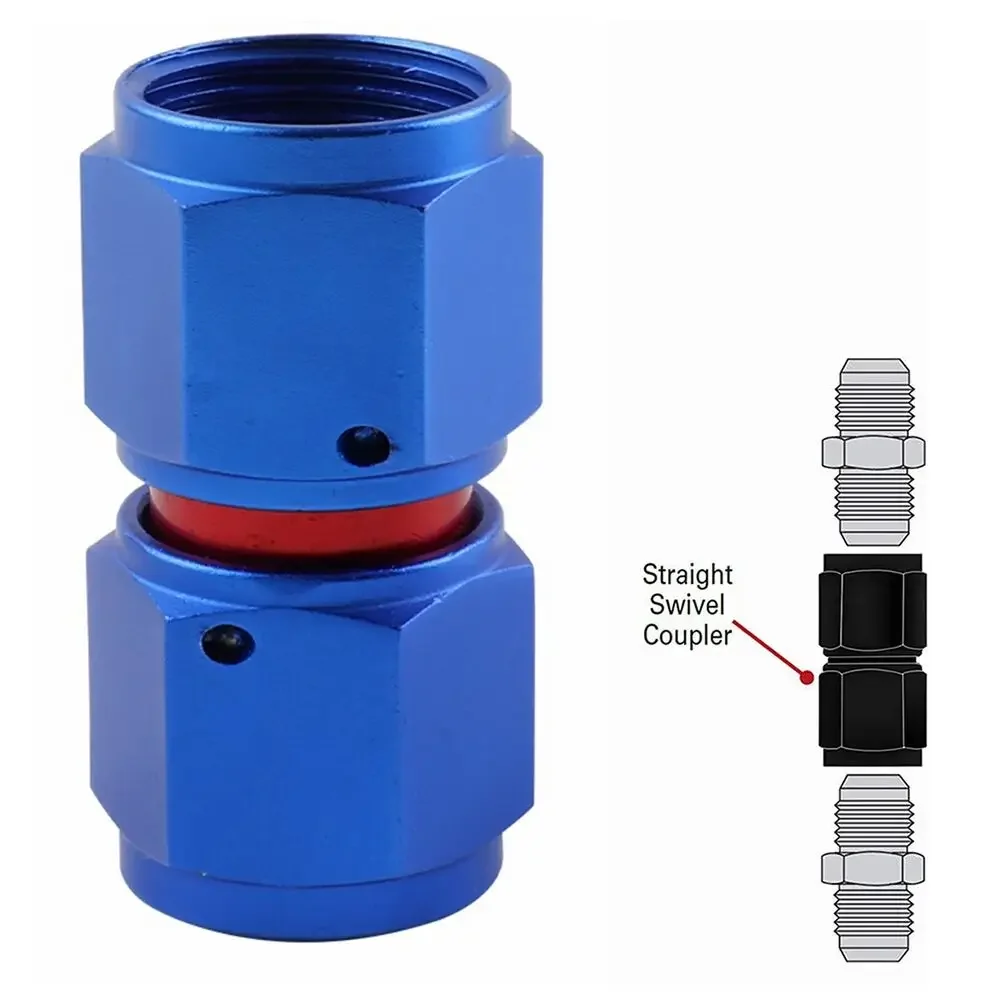

La compatibilidad aquí es clara: hablamos de AN10 con rosca hembra a hembra. En el día a día, esto marca la diferencia con acopladores que son hembra-macho o con adaptaciones “raras” que obligan a jugar con más piezas.
Paso a paso en el taller
- Limpieza de roscas y mangueras: antes de montar, limpio rosca y superficies de contacto. Una simple película de suciedad puede empeorar el asiento y complicarte futuras revisiones.
- Alineado previo: el motivo por el que estos acopladores giratorios funcionan es que te dejan colocar la manguera con un ángulo “razonable” y luego ajustar la orientación final.
- Sin forzar la línea: intento que la manguera llegue sin “tirar” del acoplador. Si la línea está tensada antes de apretar, con el tiempo aparecen fugas por trabajo mecánico en la rosca o en el punto de cierre.
- Apretado controlado: aprieto con tacto, evitando el típico exceso de fuerza que puede deformar componentes o acelerar el desgaste de roscas finas. Si trabajas con racores AN, el procedimiento correcto siempre incluye comprobar que no queda “un giro de más” por falta de asiento.
- Orden de montaje y sujeción: una instalación que falla casi nunca es por el racor solo; suele ser por la sujeción deficiente de la manguera. Coloco abrazaderas donde toca para que el conjunto no vibre “colgado”.
- Pruebas de estanqueidad: con el motor a temperatura de trabajo (y luego al apagar), reviso visualmente. También es buena práctica comprobar tras el primer ciclo térmico completo.
Contextos reales de uso (ejemplos que he gestionado en taller)
- En un coche turbo de uso diario (unos 150.000-200.000 km), con una línea de combustible que en el vano motor quedaba a contracurva por interferencias del protector térmico, el acoplador giratorio permitió reorientar la unión para que la manguera trabajase sin torsión. Resultado: instalación más “silenciosa” (menos vibración transmitida) y revisión posterior sin señales de humedad.
- En un montaje de lubricación/aceite en un vehículo de los que se usan en tramos y días de conducción más exigente (200.000 km aprox.), el problema típico no era la presión declarada del componente, sino que la línea quedaba con tensión cuando el chasis flexa. Al usar un codo en el grado adecuado y permitir el giro antes del cierre final, la línea quedó con una trayectoria más limpia y sin forzar el acoplador.
- En un proyecto de swap (habitual en coches con varios años y cableado/modificaciones), muchas veces el vano no “respeta” las rutas de origen. Aquí el ángulo (0°, 45°, 90° o 180°) te salva de tener que meter mangueras con curvaturas demasiado cerradas.
Rendimiento y resultado final
El rendimiento de este acoplador no se traduce en “más potencia”, pero sí en fiabilidad mecánica: menos tensiones, mejor alineación y, por tanto, menos probabilidad de fugas por fatiga prematura en uniones roscadas.
Tras montajes donde la línea iba “justa” por espacio, el resultado final suele ser:
- conexión estable sin que la manguera quede peleando con el vano,
- alineado más directo gracias al giro,
- y un montaje más repetible cuando necesitas desmontar y volver a montar (por mantenimiento o futuras modificaciones).
Además, el uso en combustible/aceite implica que los ciclos térmicos están garantizados. Con una orientación correcta desde el principio, el acoplador trabaja en condiciones más benignas: la manguera no actúa como elemento elástico permanente y la unión sufre menos.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Giro que facilita el alineado: reduce la tentación de “forzar” manguera y roscas.
- Material 6061-T6: buen compromiso para piezas de este tipo.
- Compatibilidad AN10 hembra a hembra: simplifica el encaje cuando ya tienes racorería AN10 en el sistema.

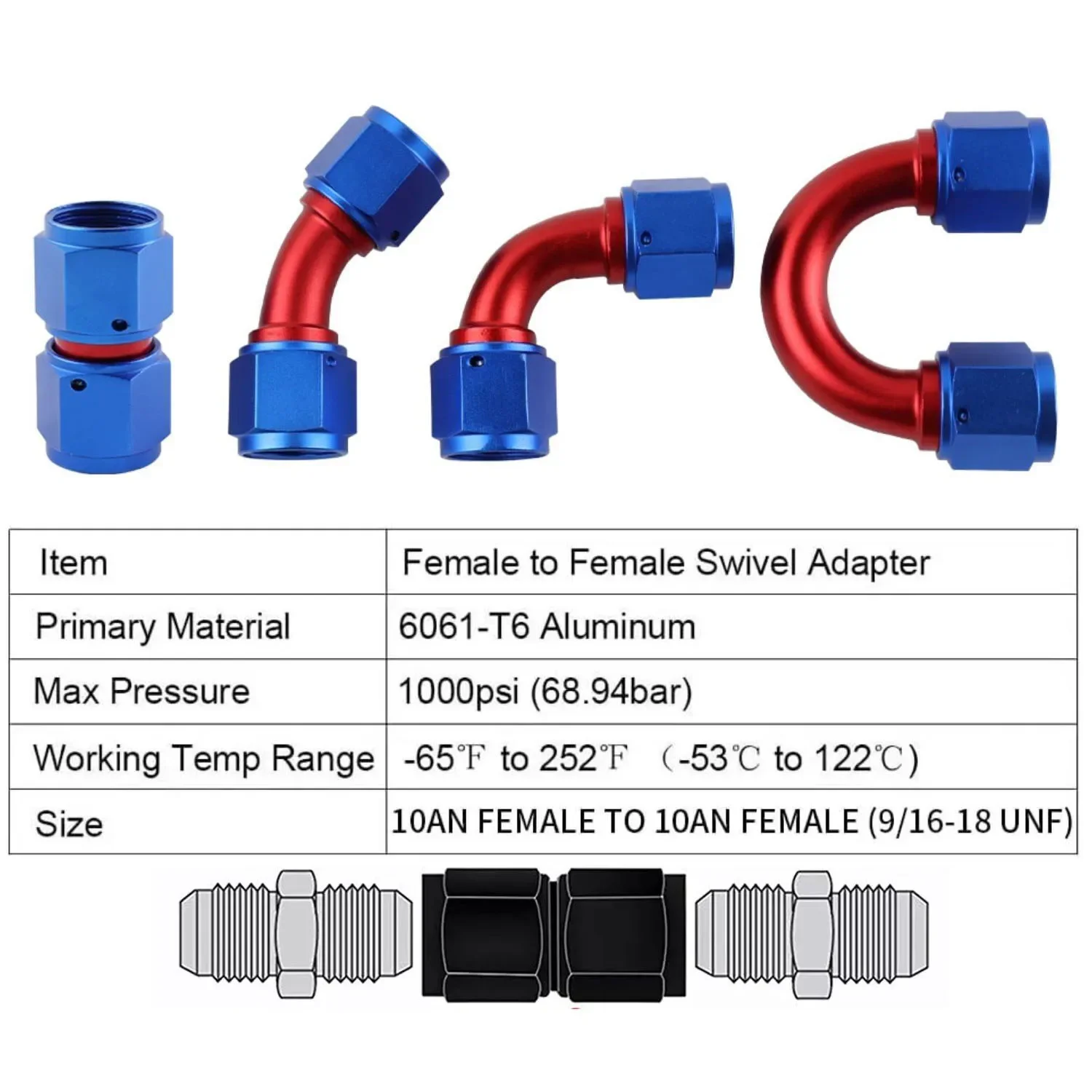

- Versiones por ángulo (0/45/90/180°): te permite elegir el recorrido sin hacer bricolaje innecesario con curvaturas.
Aspectos mejorables (realistas)
- Criterio de elección del grado: el acoplador giratorio te ayuda, pero no convierte una mala ruta en buena. Si eliges un ángulo que obliga a una curvatura agresiva en la manguera, tarde o temprano se nota en vibración y revisión.
- Chequeo de montaje en mantenimiento: al ser una unión que puede ajustarse durante el montaje, si alguien no revisa tras ciclos térmicos (y antes de “dar por cerrado”), puede perder tiempo después si ha quedado una tensión residual.
Veredicto del experto
Para líneas de combustible y aceite AN10, este acoplador giratorio es una opción sensata cuando el espacio o la geometría del vano te obliga a ser fino con la orientación final. Yo lo utilizaría en montajes donde la manguera tiene que llegar “con trayectoria limpia” y donde una unión rígida te haría trabajar con tensiones o curvaturas indeseadas. Como siempre, el acoplador es solo una parte: el verdadero salto de calidad llega cuando lo combinas con una ruta bien pensada, sujeciones correctas y pruebas de estanqueidad tras el primer ciclo térmico.
