Análisis general del producto

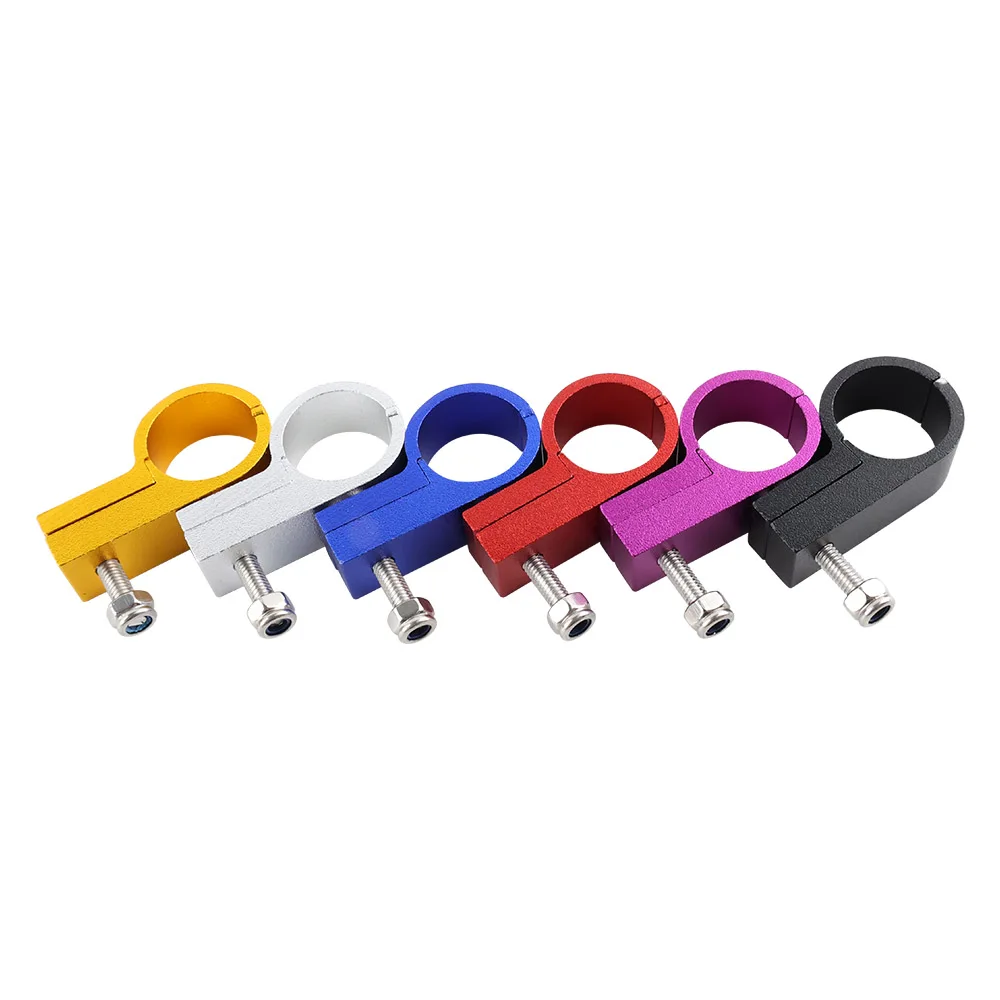

En mis años de taller he montado infinitud de guías y abrazaderas para mangueras trenzadas, y puedo decir que este tipo de pieza parece menor hasta que te encuentras con una línea de freno o de aceite vibrando contra un larguero a 200 km/h. Esta guía de manguera con fijación tipo P-Clip está pensada precisamente para eso: mantener ordenada y protegida una manguera AN8 trenzada de acero inoxidable o una AN10 de PTFE, evitando roces contra bordes metálicos, chapa o componentes calientes.

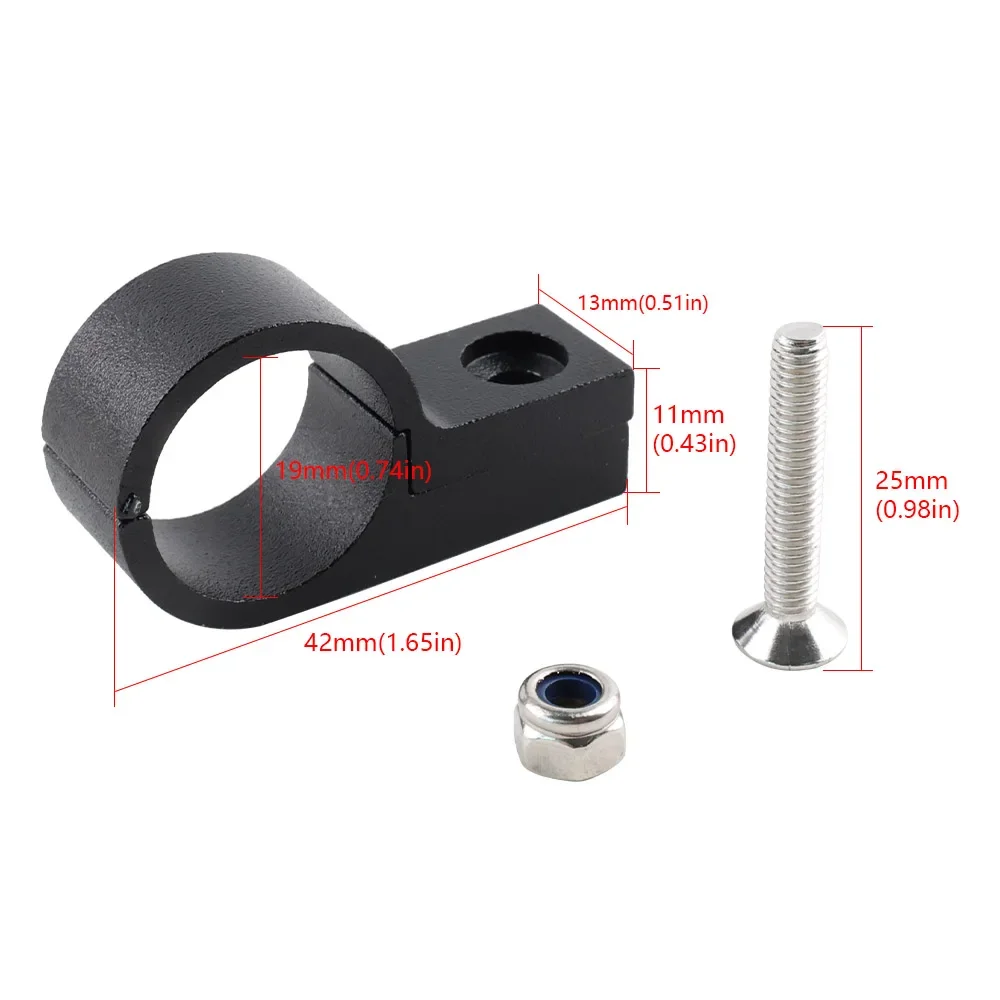

Con un diámetro interior de 19 mm (0,74 pulgadas), cae de lleno en el rango clásico de las líneas AN8, donde el trenzado exterior más el recubrimiento suele quedar entre 18 y 20 mm según fabricante. Es un tamaño muy utilizado en frenos traseros, líneas de combustible de bomba a raíl o latiguillos de refrigeración de aceite hacia el enfriador, así que le he dado uso en proyectos muy variados.
Calidad de fabricación y materiales
Aquí es donde este tipo de piezas se gana o se pierde el respeto, y esta lo gana. El aluminio 6061 es el material correcto para esta aplicación: aleación estructural, con buena resistencia a la fatiga y a la corrosión galvánica en entornos húmedos o expuestos a sal en invierno. El acabado mecanizado a partir de billet se nota nada más cogerla: los bordes de la garganta interior están redondeados y pulidos, algo crítico, porque una arista viva sería el principio del fin de un trenzado inoxidable sometido a vibración constante. Un borde mal desbarbado corta hilos del trenzado uno a uno, y esa fibra suelta acaba royendo el resto del manguito.

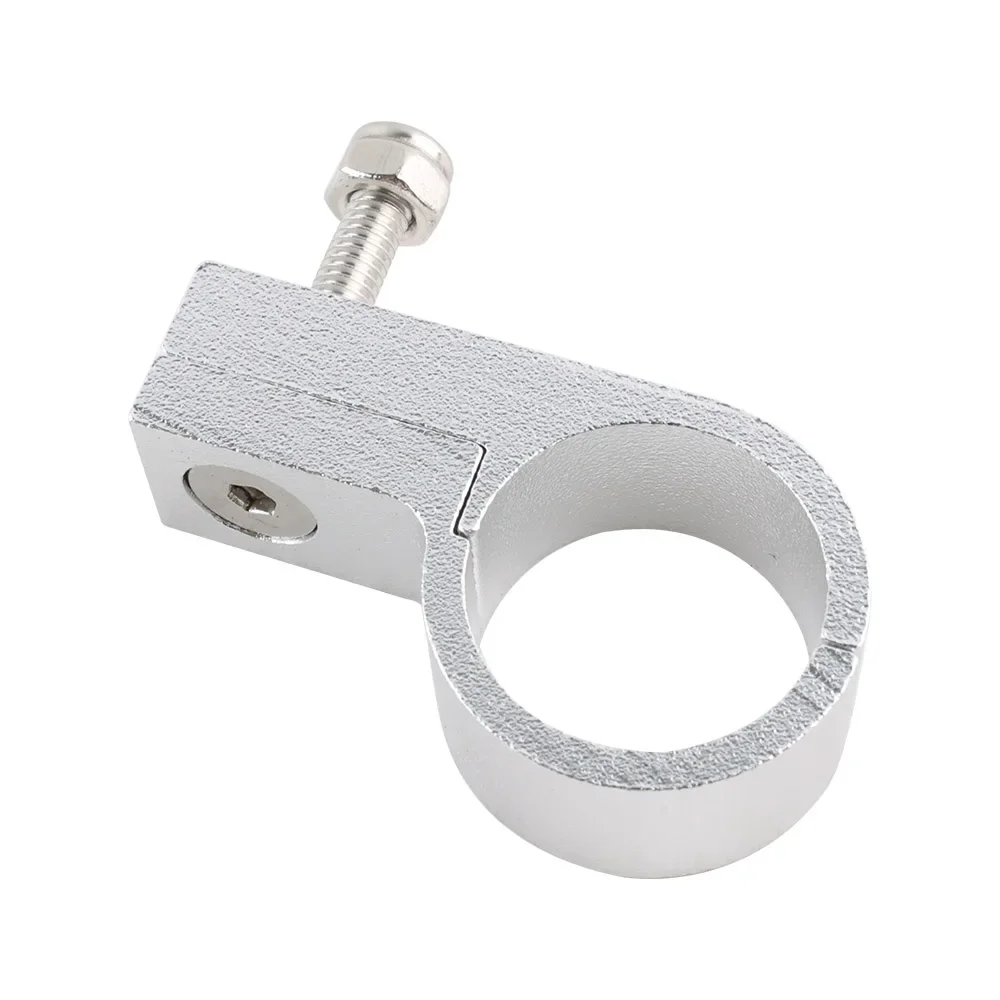

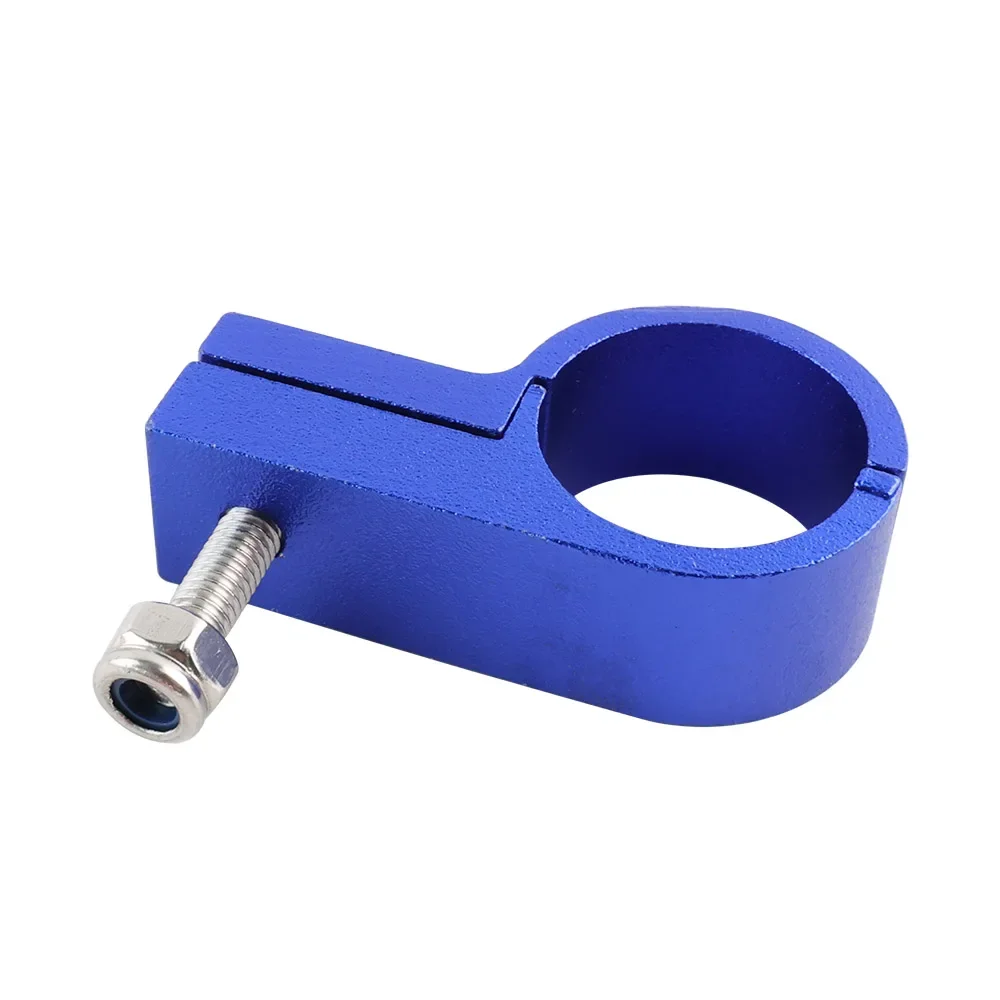

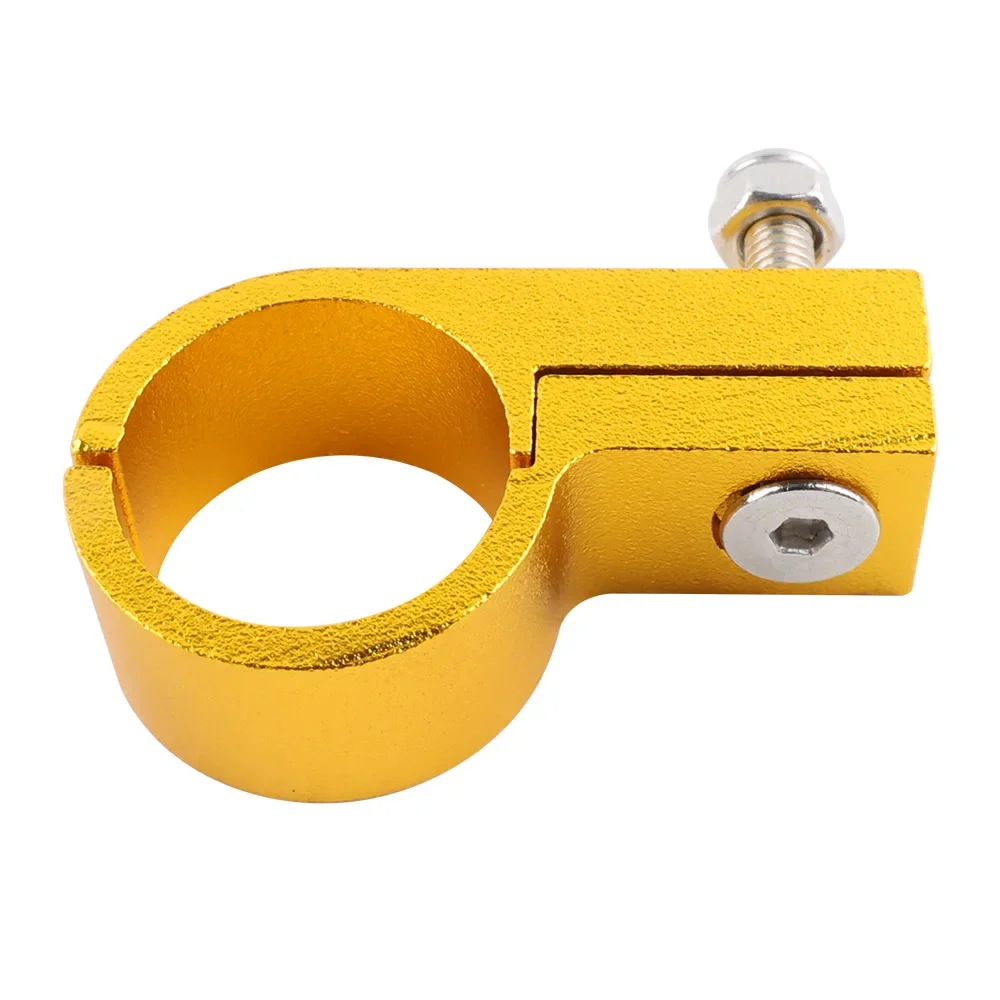

Las tolerancias de mecanizado son correctas para su función: la manguera entra con un ajuste firme pero sin necesidad de forzar. En una AN8 de PTFE con funda trenzada algo más gruesa queda ligeramente más apretada, lo cual no me molesta en absoluto, siempre que el borde de entrada esté bien radiado, y aquí lo está. El clip en P tiene el espesor adecuado: rígido donde sostiene, con cierta elasticidad en la apertura para enganchar la manguera sin herramientas agresivas.
Montaje y compatibilidad
El montaje es sencillo en concepto, pero conviene hacerlo bien. La fijación por P-Clip permite atornillar la guía al chasis, a un soporte existente o a una placa fabricada en el propio taller. Mis recomendaciones prácticas tras varias instalaciones:
Usa tornillería de calidad (grado 8.8 o superior) y arandela plana bajo la cabeza, repartiendo la carga sobre el aluminio.
Evita mezclar tornillería de acero galvanizado sin grasa aislante si la zona está expuesta a humedad; el par galvánico aluminio-acero no es dramático, pero en zonas costeras o saladas conviene una pasta dieléctrica.
No aprietes el clip estrangulando la manguera: debe guiar, no comprimir. En una línea de freno, estrangular aunque sea mínimamente el paso interno es inaceptable.
Apóyala siempre sobre tramos rectos de manguera, nunca a la salida de un racor, donde la flexión concentrada fatigaría tanto la funda como el asiento del cono.
La compatibilidad declarada con AN8 trenzado inox y AN10 en PTFE es coherente con el diámetro: las AN10 de PTFE con funda suelen quedarse justo dentro de ese rango. Antes de montar, mide siempre el diámetro exterior real de tu manguera con un calibre; entre fabricantes hay diferencias de décimas que deciden si la guía abraza correctamente o quede holgada.
En un proyecto concreto, un BMW E36 preparado para trackdays con cerca de 190.000 km, la instalé guiando los latiguillos de freno traseros que el propietario había pasado por el interior del paso de rueda. Tras un fin de semana completo en circuito, con las temperaturas y vibraciones típicas de ese entorno, las líneas seguían perfectamente fijas, sin marcas de roce en la funda ni holguras en la guía. También la usé en la línea de aceite de un Honda Civic turboalimentado, ejecutada en PTFE, pasando cerca del colector: ahí su valor es doble, porque mantiene la manguera alejada de la fuente de calor.
Rendimiento y resultado final
El resultado es exactamente el que se busca en este tipo de pieza: lineado estable, cero contacto metal-trenzado y un aspecto de instalación limpia y profesional. Frente a abrazaderas genéricas de nailon o de chapa estampada, una guía mecanizada en 6061 ofrece una sección de contacto mayor y mucho más uniforme, reparte mejor la vibración y no degenera con el calor como ocurre con algunas bridas plásticas. Frente a soluciones caseras tipo cinta protectora o espiral de PVC, la ventaja es evidente: aquí hablamos de sujeción mecánica real, no de un parche.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
Aluminio 6061 mecanizado, con bordes radiados que respetan el trenzado.
Ajuste preciso para AN8 inox y AN10 PTFE sin compresión del conducto.
Fijación P-Clip versátil, adaptable a multitud de superficies y ángulos.
Resistencia térmica y mecánica muy superior a guías plásticas o estampadas.
Aspectos mejorables:
No incluye tornillería ni arandelas; en un kit pensado para instalación integral sería un detalle a añadir.
En giros de radio cerrado conviene duplicar guías, porque una sola pieza no controla la tendencia de la manguera a moverse en curva.
Para quien no ha trabajado antes con líneas AN, la instalación óptima requiere criterio sobre puntos de anclaje; de ahí que se recomiende instalación profesional o, al menos, supervisión de alguien experimentado.
Veredicto del experto
Pieza pequeña, función grande. Cumple con lo que debe cumplir una guía de manguera: sujeta sin dañar, aguanta el entorno hostil del vano motor y el paso de rueda, y no muestra desgaste apreciable tras uso exigente. No es un producto revolucionario, sino uno bien ejecutado, y en mecánica de competición y preparación eso vale más que cualquier novedad llamativa. Para cualquiera que esté rehaciendo líneas de freno, aceite o combustible en trenzado, considero esta guía una compra sensata y una de esas piezas que, bien colocadas, evitan averías caras. Mi valoración: recomendada, con la única advertencia de medir antes el diámetro exterior real de la manguera y usar tornillería adecuada.
