Análisis general del producto
He utilizado este tipo de abrazadera en montajes de líneas de combustible, aceite y vacío dentro de vano motor, especialmente cuando se busca que una instalación AN quede bien guiada y no termine apoyándose contra el bloque, el chasis o algún elemento móvil. La función de una abrazadera P de aluminio billet no es sellar la manguera ni sustituir un racor: sirve para mantenerla en su posición y evitar movimientos, vibraciones y roces.

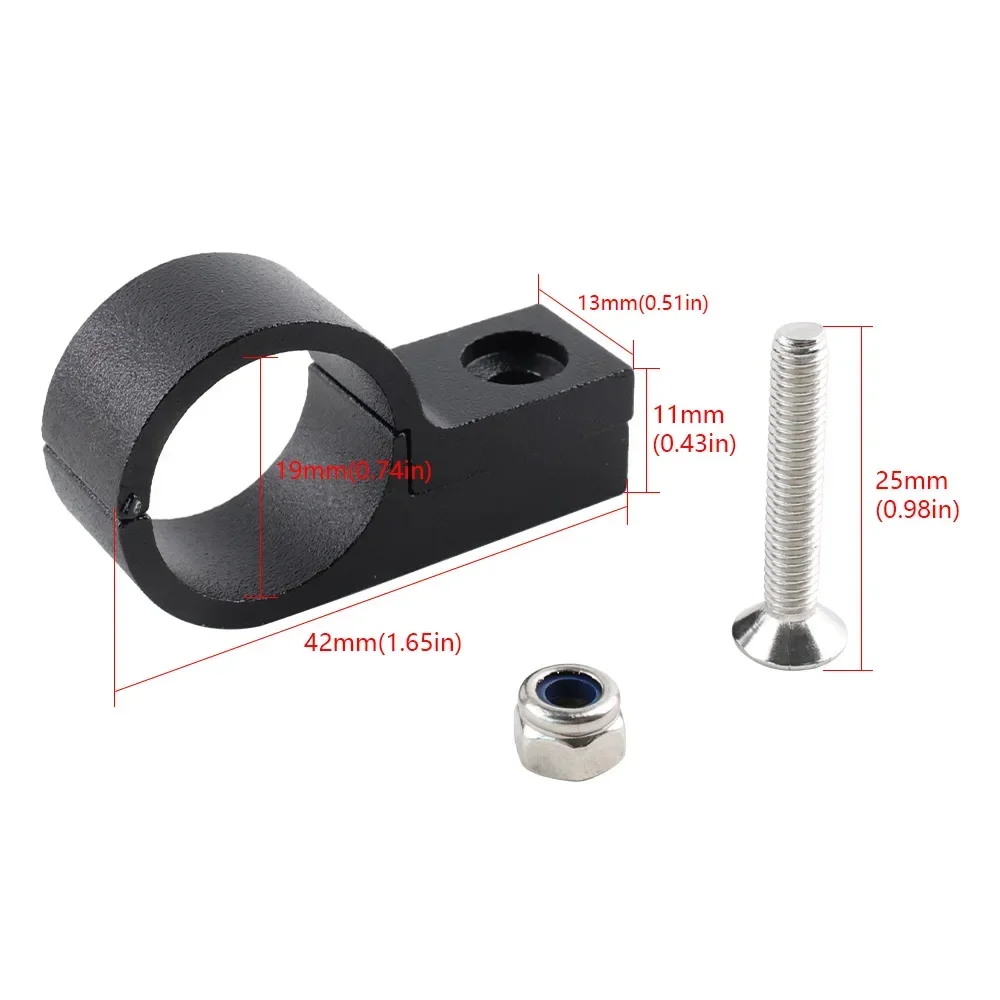

En este caso, el formato está orientado a una manguera trenzada de acero inoxidable AN8 o a una manguera de PTFE AN10. Es una combinación que exige atención, porque la denominación AN no garantiza por sí sola que dos mangueras tengan el mismo diámetro exterior. En productos equivalentes, una línea PTFE AN10 puede tener un diámetro exterior cercano a 17 mm, mientras que otras configuraciones de manguera trenzada presentan medidas diferentes. Por eso, antes del montaje siempre compruebo el diámetro exterior real con un calibre.
Calidad de fabricación y materiales

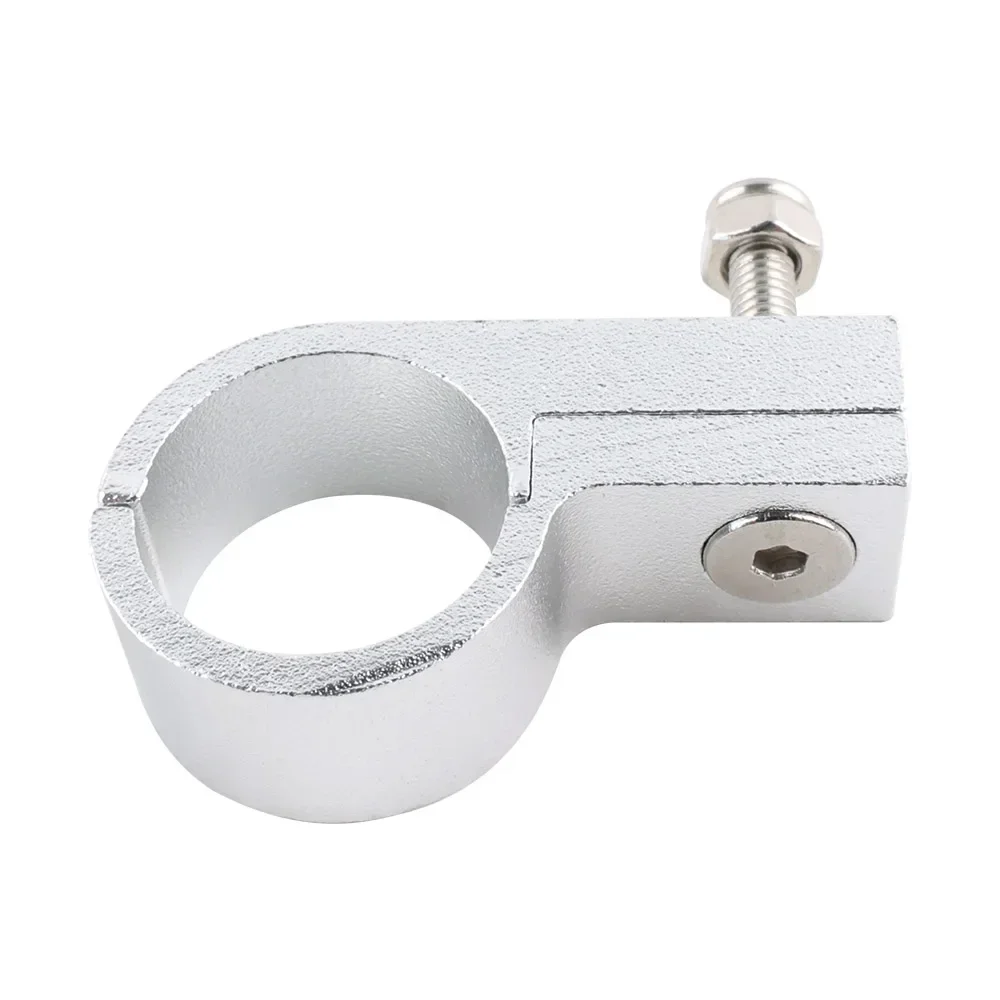

El aluminio billet aporta una pieza rígida, ligera y visualmente más cuidada que una abrazadera universal de chapa. En las unidades que he manejado, el cuerpo mantiene bien la forma y no se deforma fácilmente al colocar la manguera, algo importante cuando se trabaja en zonas estrechas del vano motor. También evita añadir un peso innecesario a la instalación.
El acabado mecanizado suele ser uno de sus puntos atractivos, aunque en un producto sin marca conviene revisar cada unidad antes de montarla. Yo comprobaría que los cantos interiores estén correctamente suavizados, que no existan rebabas en la zona de paso de la manguera y que el taladro de fijación no tenga restos de viruta. Una rebaba contra una malla de acero o contra la cubierta exterior de una línea PTFE puede acabar provocando desgaste por vibración.
Frente a una abrazadera P de acero inoxidable con inserto de goma, esta solución ofrece una apariencia más limpia y normalmente una mayor rigidez, pero no proporciona el mismo aislamiento frente a vibraciones si no incorpora revestimiento interior. En zonas con mucha resonancia, como cerca de una bomba de combustible, una caja de cambios o un soporte de motor, prefiero añadir una fina protección compatible con hidrocarburos antes que apretar en exceso el aluminio sobre la cubierta de la manguera.
Montaje y compatibilidad
El montaje es sencillo siempre que el diámetro sea el correcto. Presento primero la manguera en su recorrido definitivo, marco los puntos de fijación y dejo una ligera holgura para que la línea no trabaje tensionada. Después coloco la abrazadera y utilizo tornillería adecuada al soporte, con arandela cuando la superficie de fijación es fina o tiene un taladro sobredimensionado.
No recomiendo cerrar la abrazadera a la fuerza para hacer entrar una manguera que queda demasiado ajustada. Eso puede pellizcar la cubierta, deformar una línea de PTFE o transmitir una carga innecesaria a los racores. Tampoco conviene utilizar una abrazadera destinada a AN8 trenzada con una PTFE AN10 únicamente porque ambas aparecen asociadas en la misma aplicación. Hay que confirmar la medida efectiva y el diseño concreto de la manguera.
En un BMW E36 preparado para circuito, con una línea de combustible reubicada por el vano motor, este tipo de fijación resulta útil para separar el recorrido de la zona del colector de escape y mantener la manguera paralela al larguero. En un Honda Civic de uso mixto con aproximadamente 180.000 km, la emplearía sobre todo para ordenar líneas añadidas de aceite o combustible, siempre dejando distancia suficiente respecto a calor, poleas y ventiladores. En ambos casos, la abrazadera debe fijarse a una zona sólida; no está pensada para soportar componentes pesados.
Rendimiento y resultado final
Una vez instalada correctamente, la mejora más evidente es el control del recorrido. La manguera deja de moverse al arrancar el motor y se reduce la posibilidad de que roce con una arista o quede atrapada durante una intervención. También facilita una inspección visual posterior, porque la línea permanece alineada y los racores no reciben esfuerzos laterales innecesarios.
En una instalación de competición, colocaría los soportes con una separación razonable y reduciría la distancia entre abrazaderas en las zonas sometidas a vibración. No existe una separación universal válida para todos los vehículos: depende de la rigidez de la manguera, la longitud del tramo y la cercanía a fuentes de calor. Cerca de una conexión, además, conviene evitar que la abrazadera fuerce el latiguillo justo detrás del racor.
El resultado estético es más ordenado que con bridas de plástico, pero la función debe estar por delante de la apariencia. Una brida puede servir como solución provisional, aunque se deteriora con el calor y no controla el movimiento con la misma precisión.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Construcción ligera y rígida en aluminio billet.
- Diseño compacto para ordenar líneas en el vano motor.
- Buena estabilidad del recorrido cuando se elige correctamente la medida.
- Acabado más cuidado que el de una abrazadera universal convencional.
- Adecuada para instalaciones personalizadas de combustible, aceite o vacío.
Aspectos mejorables:
- No se indican dimensiones completas, diámetro interior exacto ni par de apriete.
- La compatibilidad entre AN8 trenzada y PTFE AN10 debe verificarse con el diámetro exterior real.
- Si no incorpora inserto, puede transmitir más vibraciones que una abrazadera con goma.
- Al ser una pieza sin marca, conviene inspeccionar mecanizado, anodizado y rebabas.
- El paquete unitario puede resultar limitado en instalaciones largas, donde se necesitan varios puntos de sujeción.
Veredicto del experto
La considero una solución práctica para rematar una instalación AN y mantener las mangueras alejadas de zonas de roce o calor. Su mayor virtud está en la sujeción ordenada y en la rigidez del cuerpo, no en sustituir sistemas de conexión ni en corregir una elección incorrecta de manguera.
La compraría para un montaje personalizado después de medir el diámetro exterior y comprobar el punto de fijación. Para una línea de combustible, revisaría el conjunto tras los primeros ciclos térmicos, después de unos kilómetros y cada vez que se manipule el sistema. Si la abrazadera queda demasiado apretada, presenta rebabas o permite que la manguera se desplace, no la daría por válida: en este tipo de instalaciones, una buena geometría y una inspección periódica son tan importantes como el propio accesorio.
