Análisis general del producto
El bloque de fusibles y relés BSM-R02-00 es un componente importante dentro de la distribución eléctrica de determinados Peugeot y Citroën. No se trata únicamente de una caja de fusibles convencional: este módulo concentra la alimentación y protección de varios circuitos, por lo que un fallo interno puede provocar síntomas muy variados, como problemas de iluminación, ventiladores, limpiaparabrisas, cierre centralizado, alimentación de determinados sistemas o fallos intermitentes difíciles de localizar.
He trabajado con este tipo de módulos en Peugeot 407, 407SW, 3008, RCZ y Citroën C4 Picasso, C5 X7 y C6. La referencia que debe coincidir es BSM-R02-00, junto con los números 9675877980 o 9807028580. En este componente, la coincidencia visual no es suficiente: dos cajas aparentemente iguales pueden tener una distribución interna distinta.
Calidad de fabricación y materiales

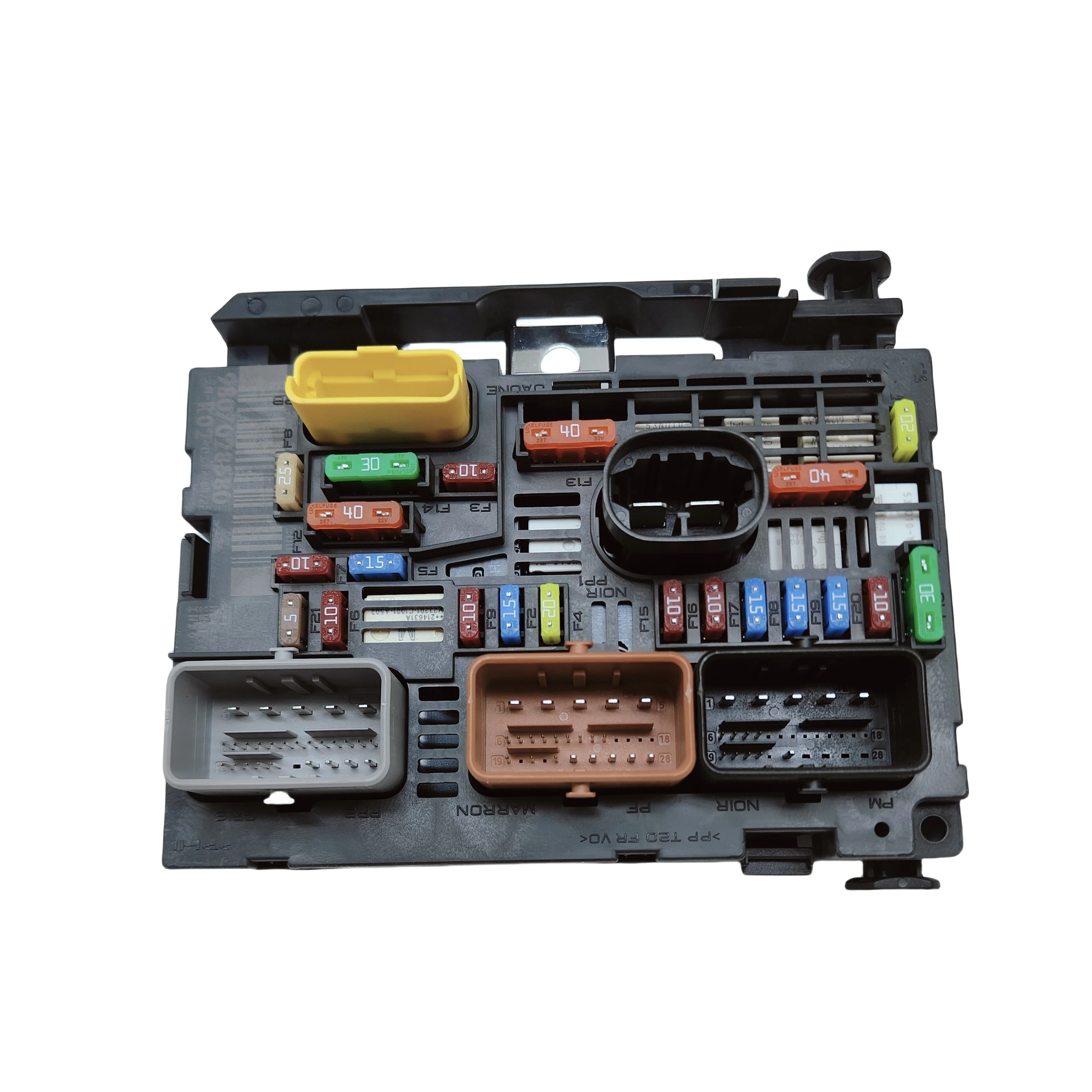

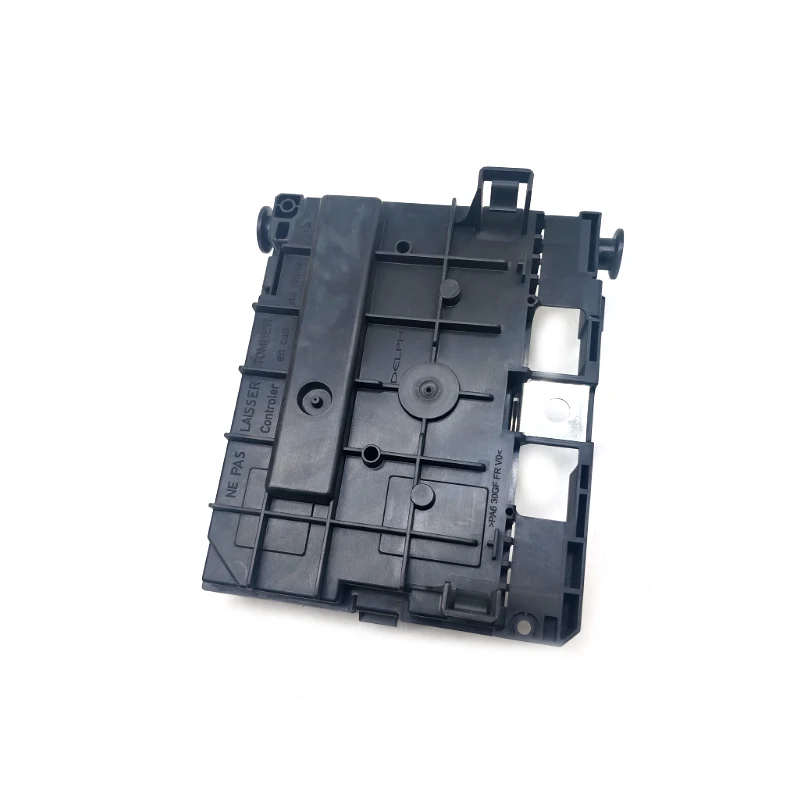

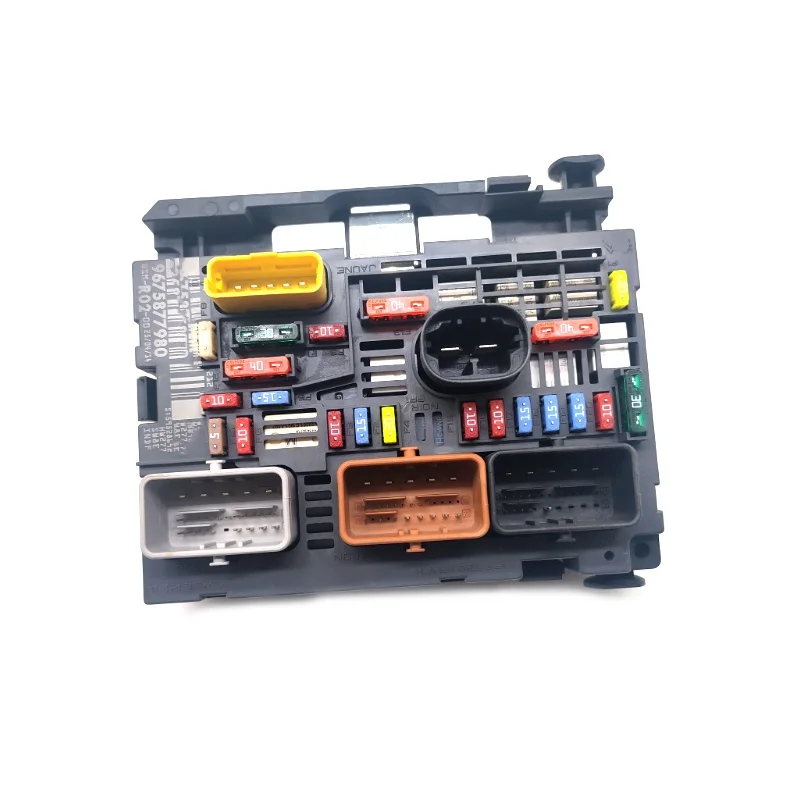

A simple vista, el módulo presenta la construcción habitual de los BSM del grupo PSA: carcasa plástica moldeada, alojamiento superior para fusibles y relés, y conectores multipin en la parte inferior. El plástico debe estar limpio, sin deformaciones, grietas ni señales de sobrecalentamiento alrededor de los terminales.
El punto más delicado no suele ser la carcasa, sino las conexiones internas. Un terminal ligeramente abierto, oxidado o recalentado puede provocar una avería que se confunda con un problema de batería, alternador, cableado o unidad de control. Por eso, antes de instalarlo, reviso siempre que no haya marcas oscuras, plástico reblandecido o pines desplazados.

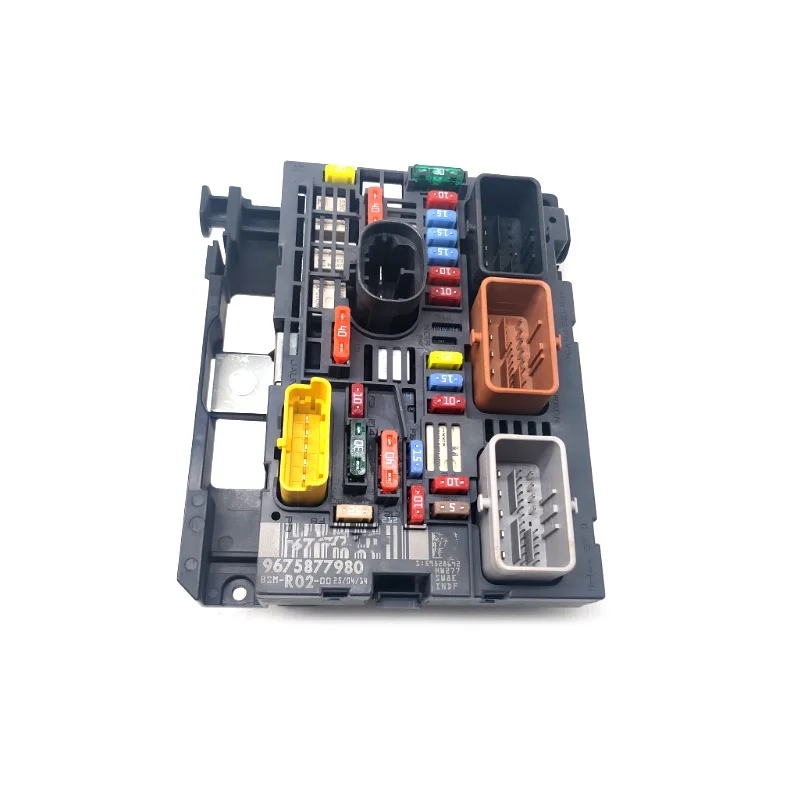

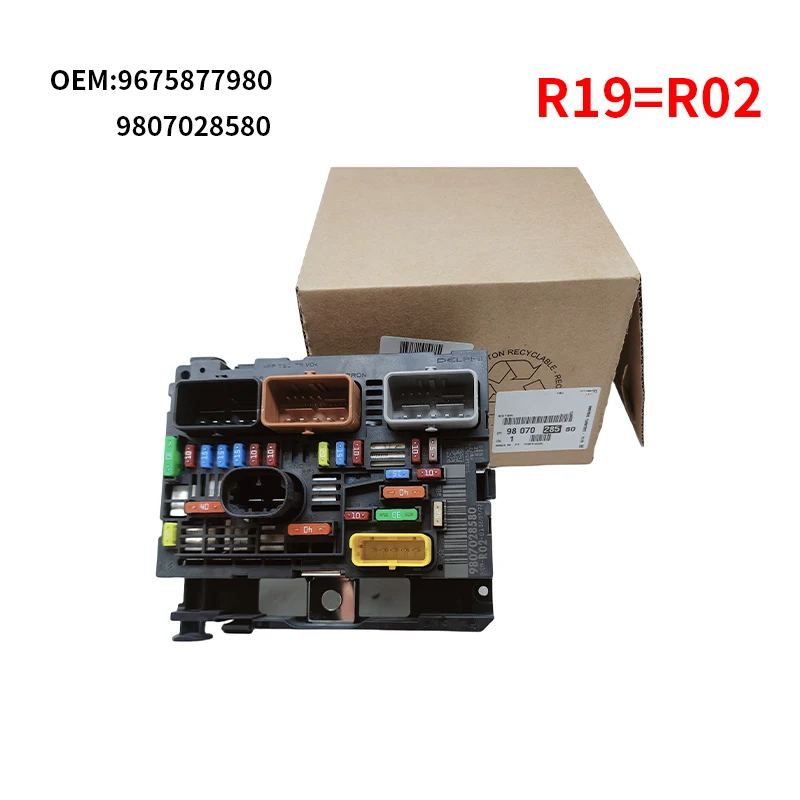

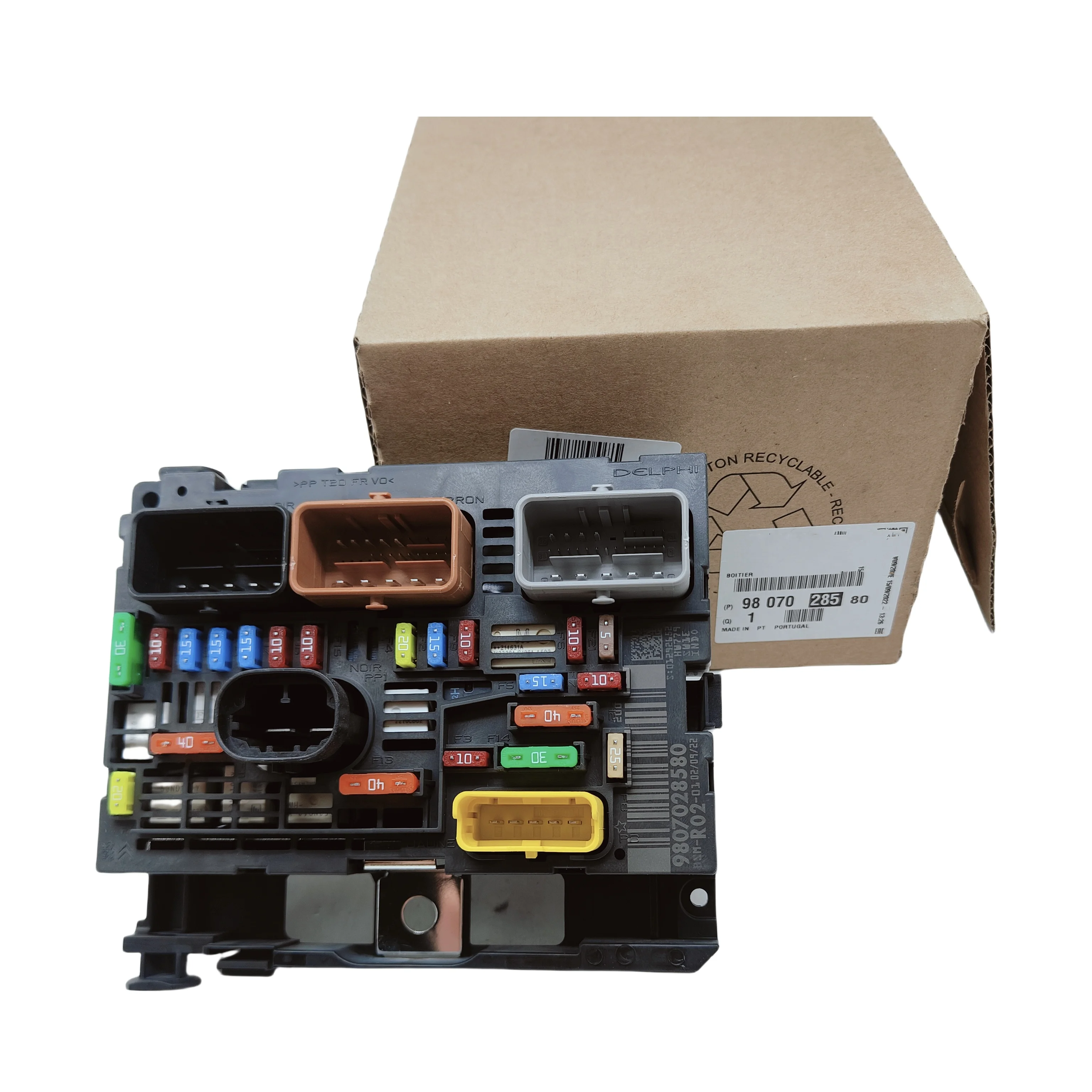

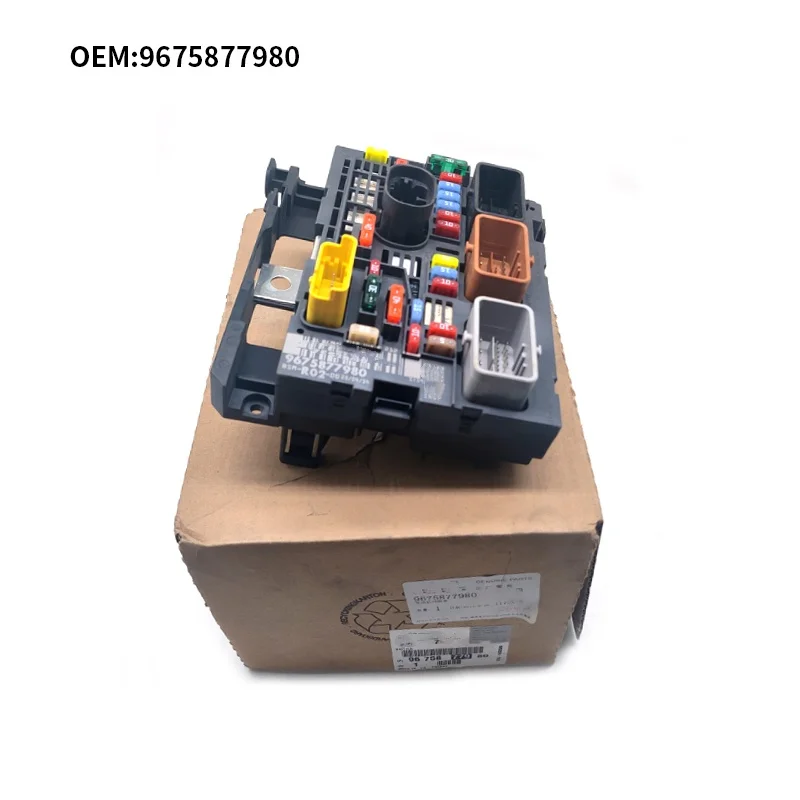

Las referencias 9675877980 y 9807028580 deben comprobarse directamente sobre el módulo desmontado. También es importante observar la distribución de fusibles, la orientación de los conectores y la forma de los anclajes. En recambios de este tipo, la calidad de fabricación puede variar entre una unidad original, una reconstruida y una alternativa nueva, especialmente en el ajuste de los terminales y en la resistencia del plástico al calor.
Montaje y compatibilidad
El montaje no es especialmente complejo desde el punto de vista mecánico, pero exige bastante cuidado en la parte eléctrica. Antes de comenzar, desconecto el contacto, retiro la llave y espero unos minutos para que las unidades electrónicas entren en reposo. Después desconecto la batería siguiendo el procedimiento adecuado para evitar picos de tensión y errores adicionales.
En un Peugeot 407 con un kilometraje elevado y fallos eléctricos intermitentes, el cambio físico del BSM fue relativamente directo: retirar la tapa, identificar la posición de cada conexión, liberar los conectores y sustituir el módulo respetando los anclajes. En un C4 Picasso, sin embargo, dediqué más tiempo a verificar el estado de los conectores, porque un problema en el cableado podía dañar también el módulo de sustitución.
No recomiendo basarse únicamente en el modelo del coche. El año, el motor, el nivel de equipamiento y la fecha de fabricación pueden modificar la configuración eléctrica. Un Peugeot 3008 con determinados extras no tiene por qué utilizar exactamente el mismo BSM que otra unidad de idéntica carrocería. La comprobación correcta incluye:
- Referencia completa grabada en el módulo.
- Denominación BSM-R02-00.
- Número y forma de los conectores.
- Posición de fusibles y relés.
- Anclajes y orientación de la caja.
- Compatibilidad confirmada por bastidor cuando sea posible.
Rendimiento y resultado final
Cuando la avería procede realmente del bloque BSM, el resultado después de sustituirlo suele ser inmediato. En una unidad con fallos aleatorios de iluminación y funcionamiento irregular del ventilador, la instalación de un módulo compatible estabilizó el sistema y eliminó los cortes que aparecían con humedad y cambios de temperatura.
En otro caso, un Citroën C5 X7 presentaba varios avisos eléctricos aparentemente inconexos. El cambio del BSM mejoró el comportamiento, pero fue necesario revisar también masas, tensión de batería y conectores. Esto es importante: sustituir la caja no corrige un cable sulfatado, una batería en mal estado ni un consumo excesivo en otro circuito.
Tras el montaje, conviene comprobar todas las funciones relacionadas: luces, limpiaparabrisas, ventilador, claxon, cierre, alimentación de accesorios y arranque. También recomiendo realizar una lectura de averías con equipo de diagnosis y borrar únicamente los errores que hayan quedado registrados como consecuencia de la desconexión de la batería.
Frente a una caja usada sin verificar, este tipo de recambio ofrece más tranquilidad si llega probado y con conectores en buen estado. Una unidad original de desguace puede funcionar perfectamente, pero su historial térmico y eléctrico es desconocido. Las alternativas nuevas pueden ser interesantes por precio, aunque conviene vigilar especialmente el ajuste de los terminales y la calidad de los relés.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Soluciona fallos eléctricos causados por un BSM deteriorado.
- Montaje físicamente sencillo cuando la referencia es correcta.
- Compatibilidad amplia dentro de determinados modelos PSA.
- Permite recuperar varios circuitos sin sustituir cableados completos.
- Las referencias grabadas facilitan la identificación del recambio.
Aspectos mejorables:
- La compatibilidad no puede determinarse solo por marca y modelo.
- Puede requerir diagnosis después de la instalación.
- Un fallo externo puede volver a dañar el módulo.
- La calidad puede variar entre unidades nuevas, usadas y reconstruidas.
- La sustitución no debe hacerse sin revisar batería, masas y conectores.
Veredicto del experto
Considero el BSM-R02-00 una solución práctica para reparar problemas eléctricos en Peugeot y Citroën compatibles, siempre que la sustitución se base en una coincidencia exacta de referencias y conectores. Es un recambio que puede devolver la fiabilidad al vehículo, pero no debe instalarse como prueba a ciegas.
Mi recomendación es comparar el módulo antiguo con el nuevo antes de desmontar nada, fotografiar la posición de los conectores y revisar cualquier signo de humedad o sobrecalentamiento. Con una instalación cuidadosa y una comprobación posterior mediante diagnosis, puede ser una reparación eficaz y sensiblemente más económica que sustituir varias piezas eléctricas por separado.
