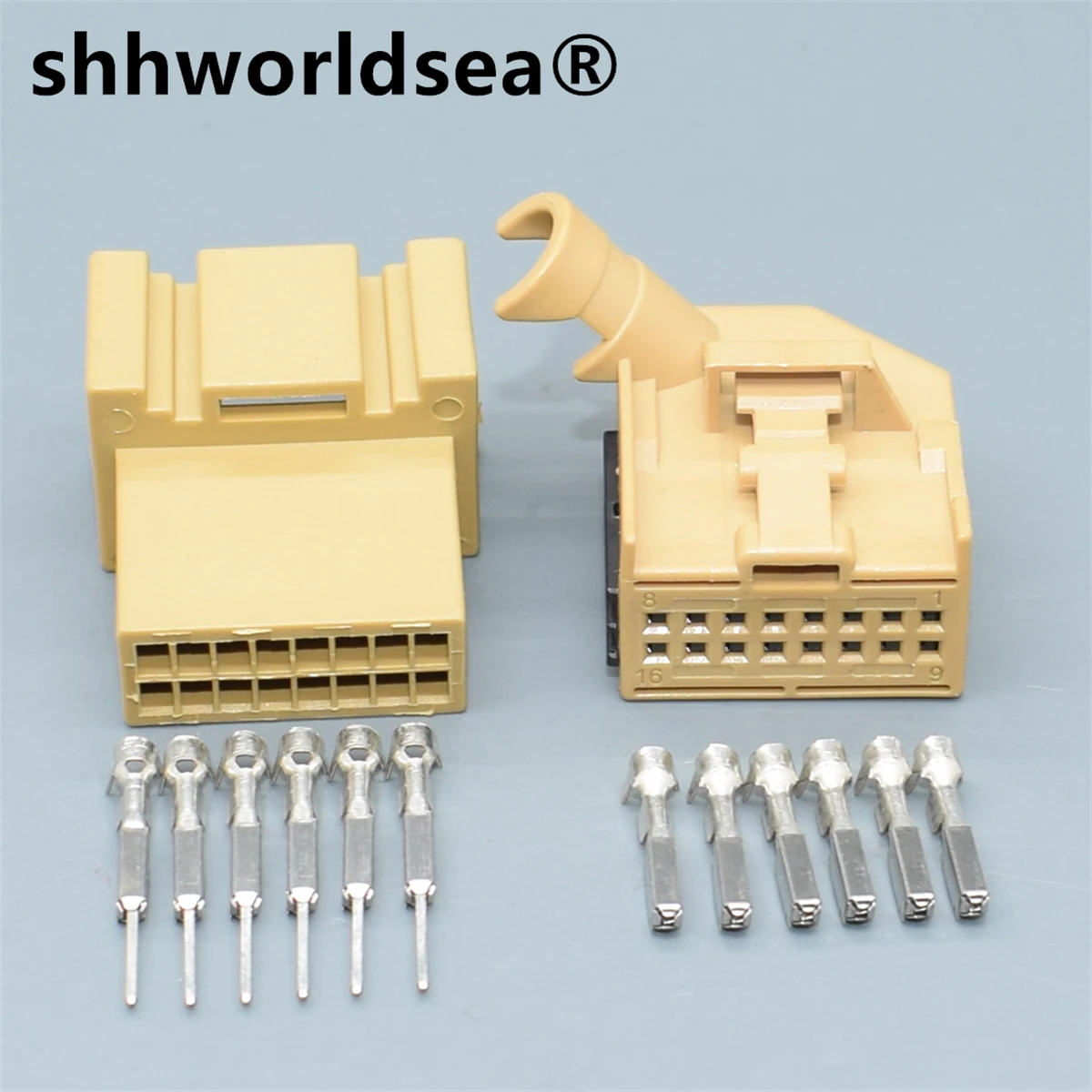

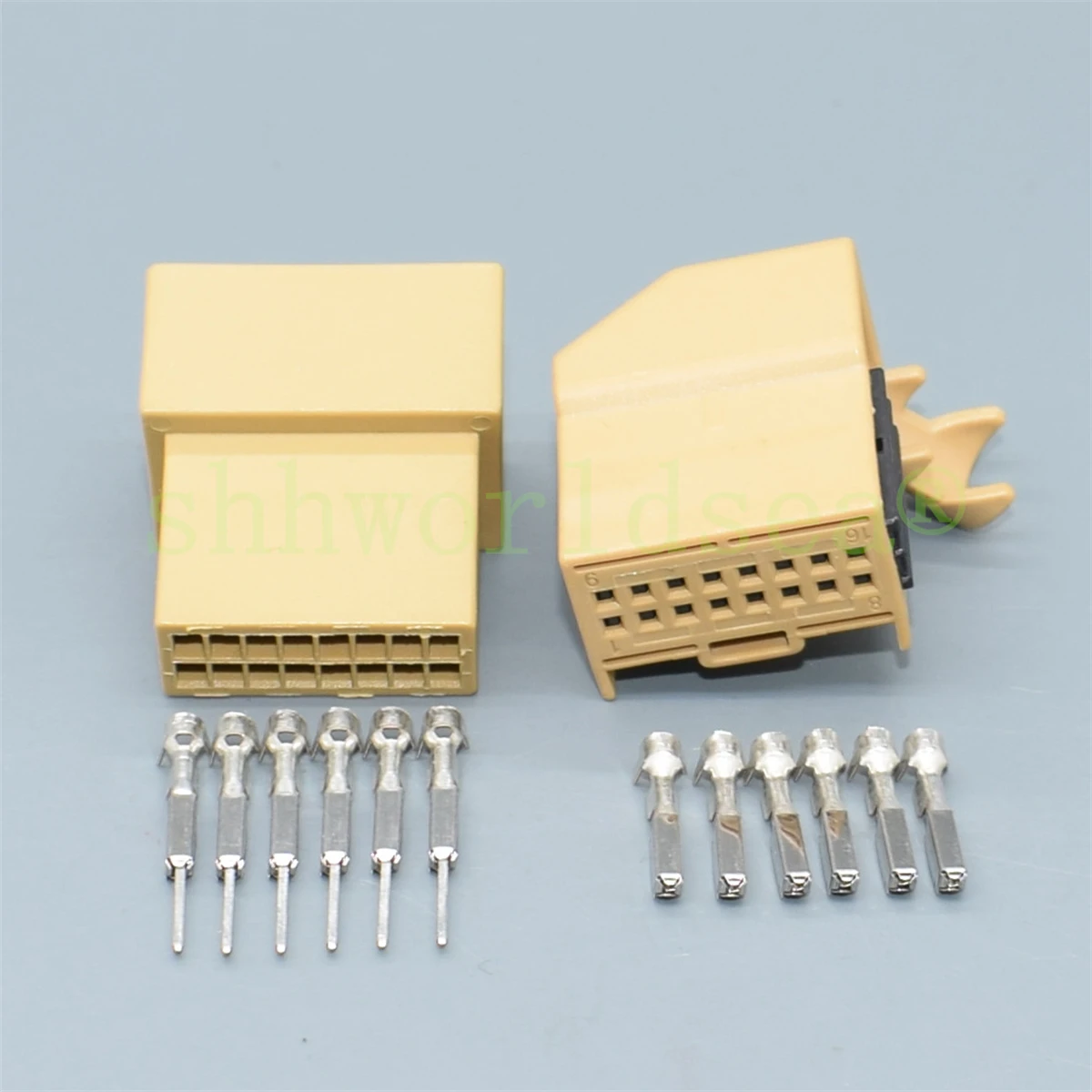

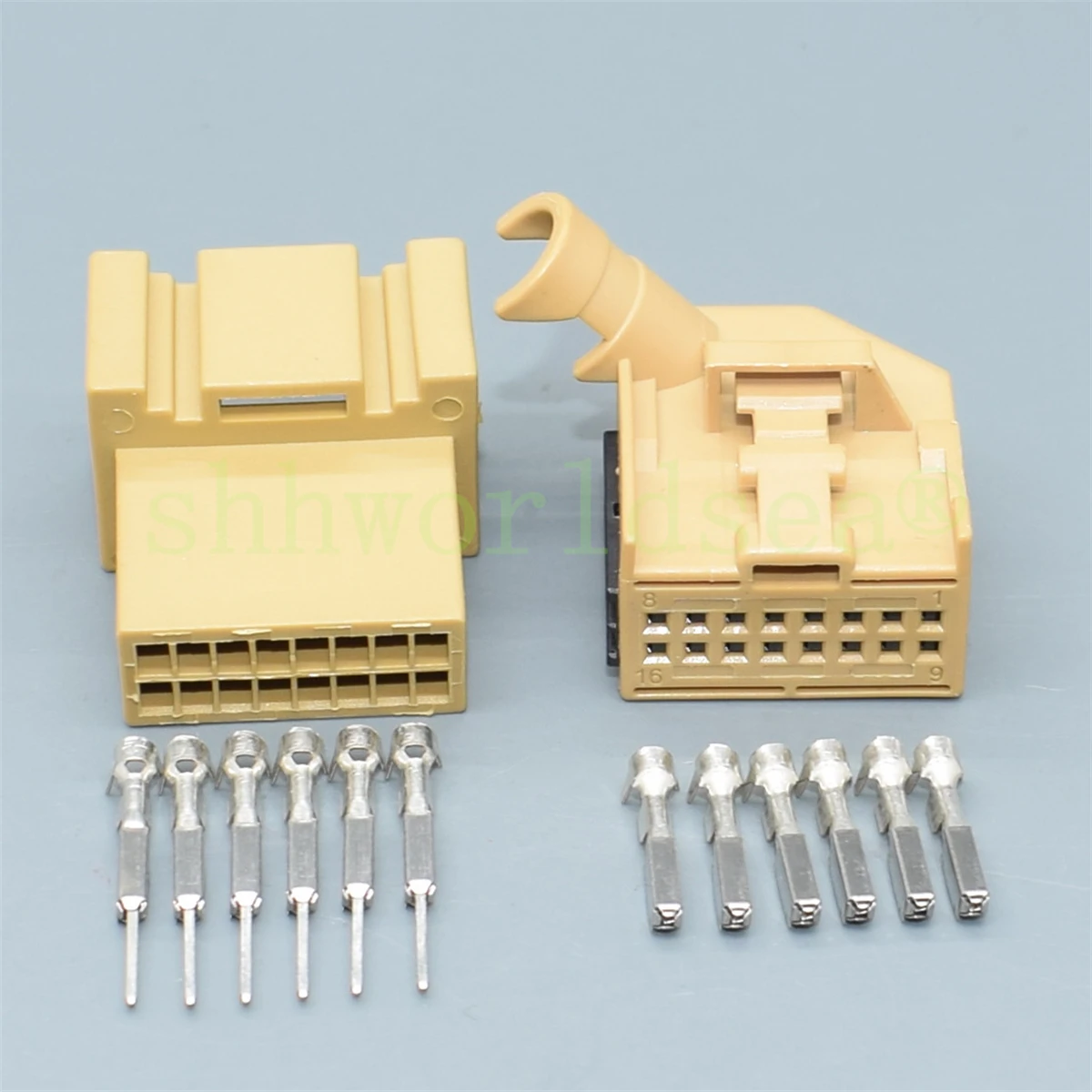

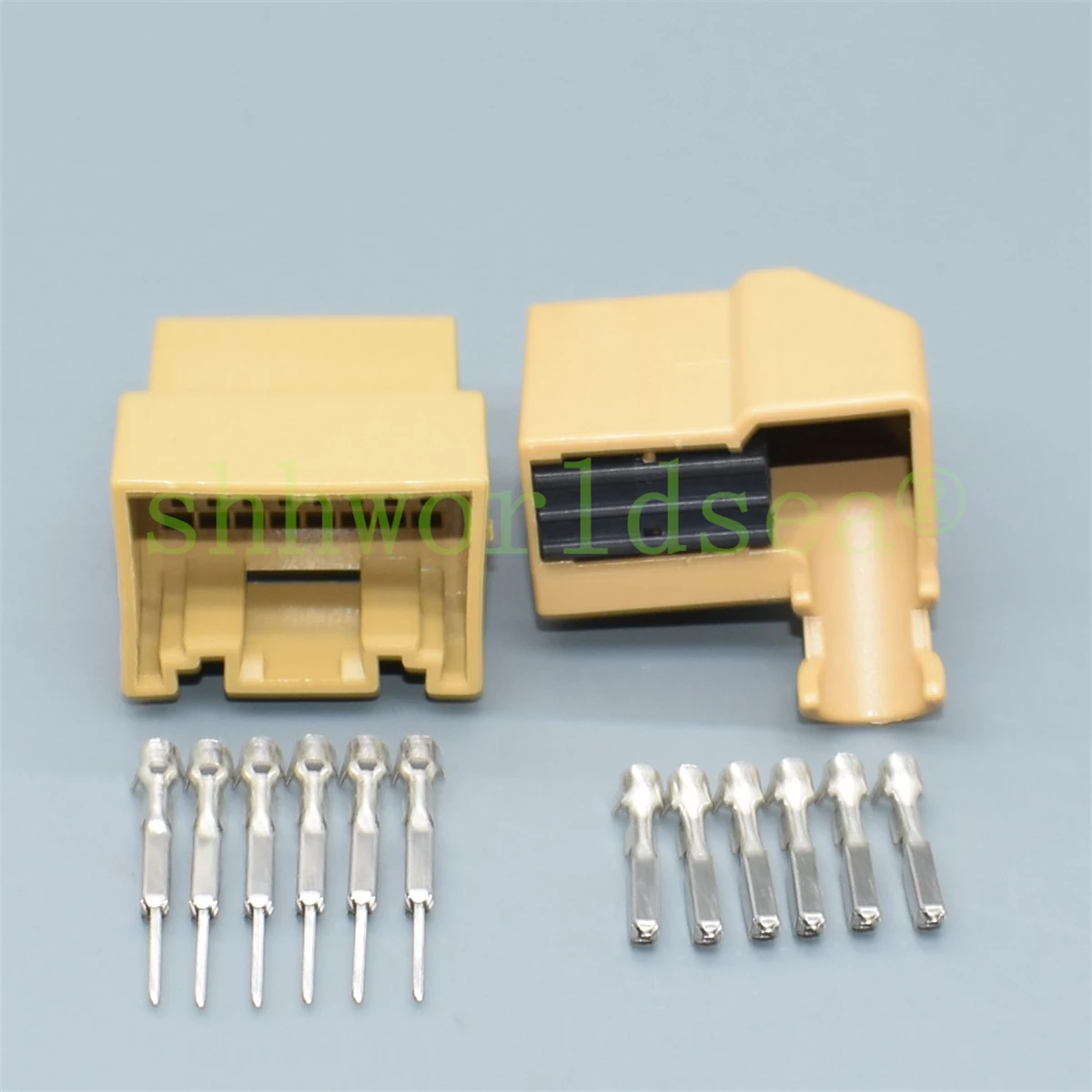

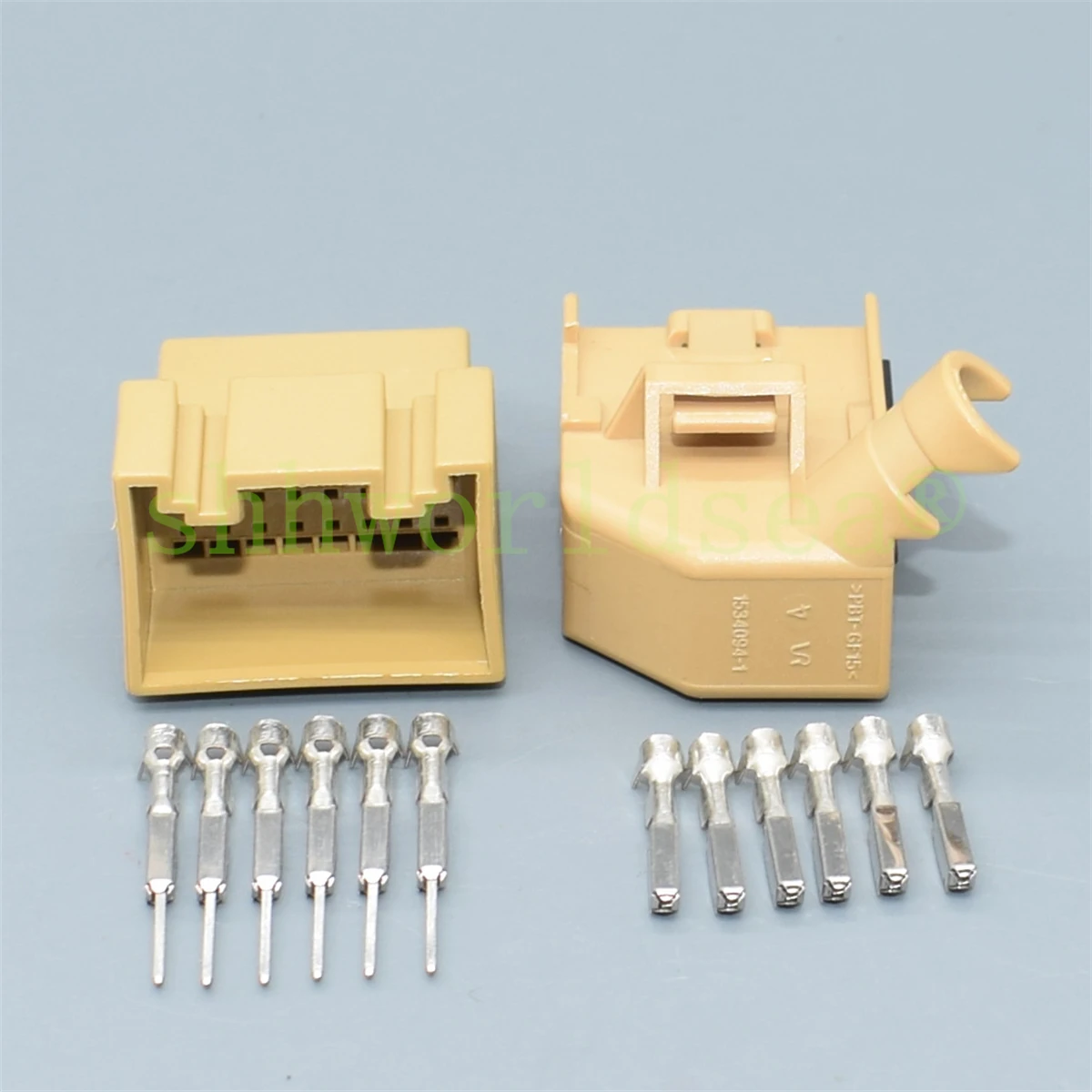

8E0 972 416 A Conector módulo de aparcamiento Audi VW

Análisis general del producto

He montado conectores de recambio para módulos de estacionamiento trasero en varias plataformas VAG en las que el fallo no estaba en sensores ni en la unidad de control, sino en el acceso eléctrico: pines sulfatados, contactos con holgura o daños del mazo por reparaciones anteriores. En esos casos, un conector correcto y con la misma geometría de carcasa es la diferencia entre “arreglarlo a medias” y recuperar una conexión estable.

Este conector específico está orientado a los módulos de aparcamiento asociados al radar de marcha atrás, y su formato de 16 pines con paso de 1,0 mm es el punto clave. En la práctica, cuando te llega el coche al taller con el sistema de parking que no responde o que da fallos intermitentes, lo que buscas es que el conector vuelva a “sentar” bien y que cada pin haga contacto sin forzar el mazo ni deformar terminales.

Calidad de fabricación y materiales

En cuanto a sensaciones de montaje, lo que más valoro en un conector como este no es solo la carcasa plástica, sino la consistencia de la zona donde aloja el terminal crimpado. En mi experiencia con recambios de este tipo, el problema habitual no es que el conector no encaje físicamente, sino que la presión interna sobre el terminal sea irregular: si el terminal queda justo o “baila” dentro, enseguida aparecen falsos contactos con vibración y temperatura.

En este modelo, la carcasa me ha dado buen comportamiento al unirla al resto del módulo: el encaje resulta firme y no he tenido tendencia a que, una vez cerrado, vuelva a abrirse por el propio peso del mazo. Además, al ser un conector de paso 1,0 mm, te obliga a preparar terminales con el calibre y la forma correctos; eso es positivo porque reduce el riesgo de “inventos” con terminales que no corresponden.

Un punto a vigilar siempre (y aquí es especialmente importante) es la condición previa del mazo: si antes hubo humedad, sulfatación o cables recortados “a medias”, aunque el conector sea bueno, acabarás trasladando el problema a la unión crimpada.

Montaje y compatibilidad

Aquí es donde más se nota si el conector es el correcto o no. Para montarlo, la carcasa viene para ensamblar: no llega con terminales precableados, así que tienes que crimpar cada pin al cable correspondiente y después encajar los terminales hasta que apoyen donde deben.

En un Audi A4 B7 con un sistema de aparcamiento trasero que fallaba intermitente tras maniobras (unos 190.000 km, ambiente húmedo con conducción urbana), el arreglo funcionó cuando rehice las puntas de cable con limpieza previa y crimpado consistente. Primero saneé el mazo: corté hasta ver cobre limpio, retiré la corrosión, y confirmé que la sección del cable coincidía con el terminal que iba a usar. Luego, al crimpar, me aseguré de que la herramienta estuviera ajustada para 1,0 mm de paso (y que el “canto” de la crimpadora cerraba de forma homogénea).

Recomendaciones prácticas que me han evitado devoluciones:

• No estires el cable durante el crimpado: si hay tensión, el terminal queda “en tensión” y con el tiempo afloja.
• Asegura el orden de pines antes de insertar: marca el mazo o trabaja por bloques. En conectores multipin es fácil cruzarse y luego el montaje “encaja” pero el sistema no.
• Comprueba el cierre de cada terminal antes de montar el conjunto completo: tirón suave para verificar que no hay holgura dentro de la carcasa.
• Si al insertar un pin notas resistencia anómala, no lo fuerces: lo normal es que el terminal no esté bien orientado o que la crimpada no sea la correcta.

En compatibilidad, este tipo de referencia suele encajar en módulos VAG de determinadas generaciones, especialmente cuando estás replicando el conector exacto de la referencia del conjunto. En la práctica de taller, la compatibilidad no se decide por “familia de coche”, sino por la referencia del conector original y el tipo de carcasa/módulo asociado. Cuando coincide, el trabajo se vuelve relativamente directo; cuando no coincide, lo notarás por un encaje irregular o porque el mazo queda con tensiones raras.

Rendimiento y resultado final

El “rendimiento” que evalúo en estos trabajos no es un dato en papeles, es el comportamiento real del sistema una vez montado: que el radar reconozca, que los fallos no se repitan, y que no aparezcan desconexiones por vibración.

En los casos donde el problema venía de un conector dañado o pines tocados tras una reparación anterior, tras montar el conector y rehacer crimpados correctamente he visto estos efectos:

• Recuperación del funcionamiento estable del módulo de estacionamiento, sin cortes al mover el mazo o al hacer maniobras repetidas.
• Menos incidencias intermitentes relacionadas con contacto eléctrico deficiente.
• Mejor durabilidad mecánica de la reparación, porque el encaje firme del conector reduce la tensión sobre cada cable.

Donde más se nota que el montaje está bien hecho es en el comportamiento a medio plazo: con el calor del vano motor (o la zona próxima) y ciclos de vibración, un crimpado “justito” empieza a fallar; en cambio, un crimpado correcto aguanta. Si el conector es el adecuado, el resultado suele ser duradero.

Puntos fuertes y aspectos mejorables

Puntos fuertes:

• Geometría correcta de 16 pines y paso de 1,0 mm, clave para que los terminales asienten sin inventos.
• Carcasa diseñada para montaje por crimpado, lo que permite rehacer el mazo con cables a buen estado (y no “pegar” sobre lo viejo).
• Buen comportamiento de encaje cuando trabajas con la referencia correcta del conector.

Aspectos mejorables (desde el punto de vista del instalador):

• Al no venir con terminales precableados, exige crimpadora adecuada y nivel de orden en el cableado. Si no tienes la herramienta correcta o no dominas el crimpado, sube mucho la probabilidad de fallos.
• Obliga a trabajar con el esquema del vehículo y a verificar secciones/cables. Es un trabajo más meticuloso que cambiar un conector ya montado.

Como alternativa en el mercado, he comparado mentalmente este enfoque con kits de conectores que llegan más “cerrados” (con terminales ya colocados) o soluciones que usan arneses prearmados. Para talleres con mucha carga, los precableados reducen tiempo y minimizan errores. Para reparaciones donde el mazo está parcialmente dañado, este tipo de conector “a medida por crimpado” suele ser más fiable, porque rehaces hasta donde toca.

Veredicto del experto

Si tu objetivo es recuperar el funcionamiento del módulo de aparcamiento trasero en un VAG con conectividad comprometida, este conector es una opción muy sensata siempre que:

1. la referencia del conector original sea la correcta para tu configuración, y
2. montes bien los terminales con crimpado adecuado para paso 1,0 mm.

Yo lo consideraría una reparación “de taller” bien planteada: no es el conector más rápido de montar por no venir precableado, pero cuando lo haces con orden, limpieza del mazo y crimpadora correcta, el resultado final es estable y coherente con lo que necesitas en un sistema de radar de marcha atrás sometido a vibración y cambios térmicos.
