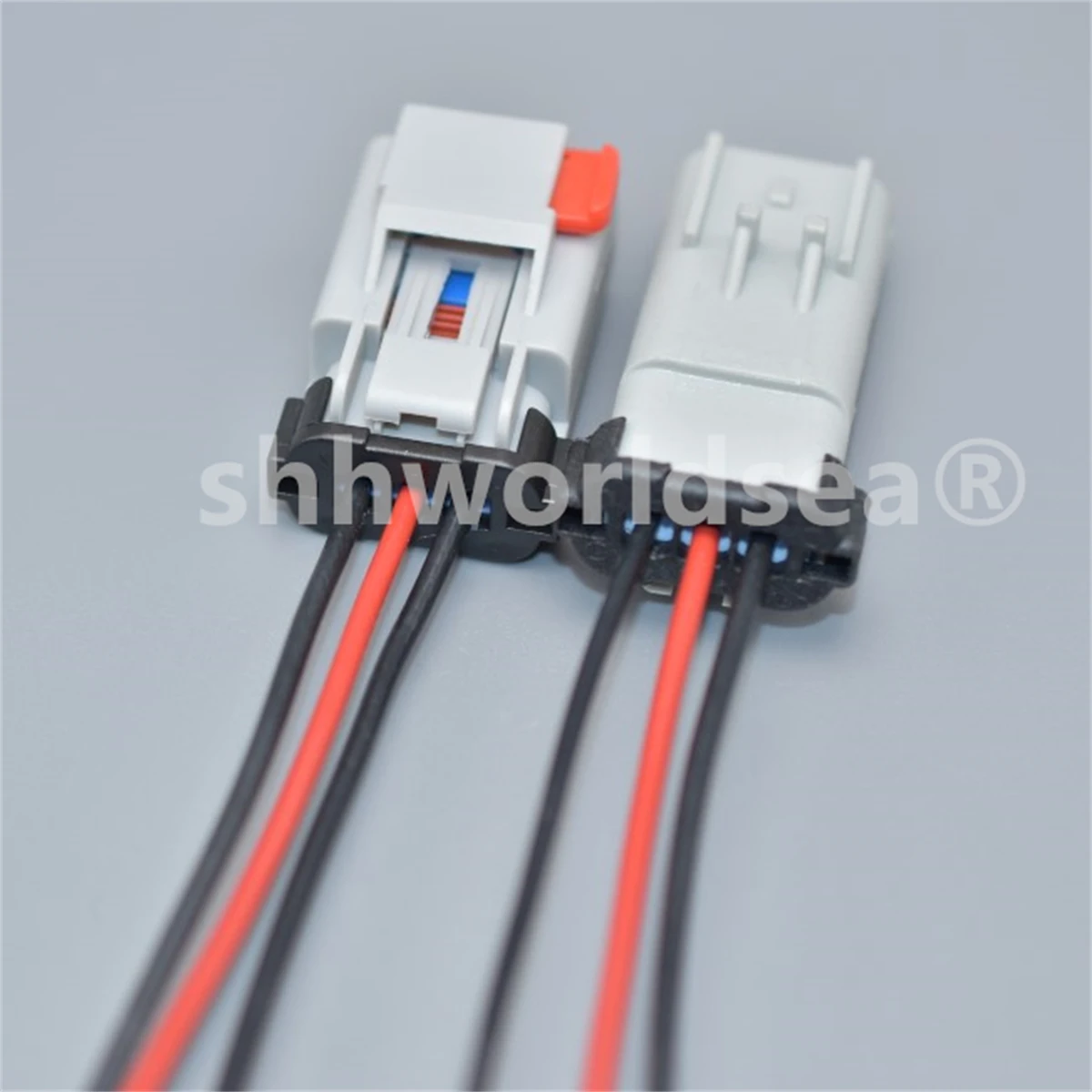

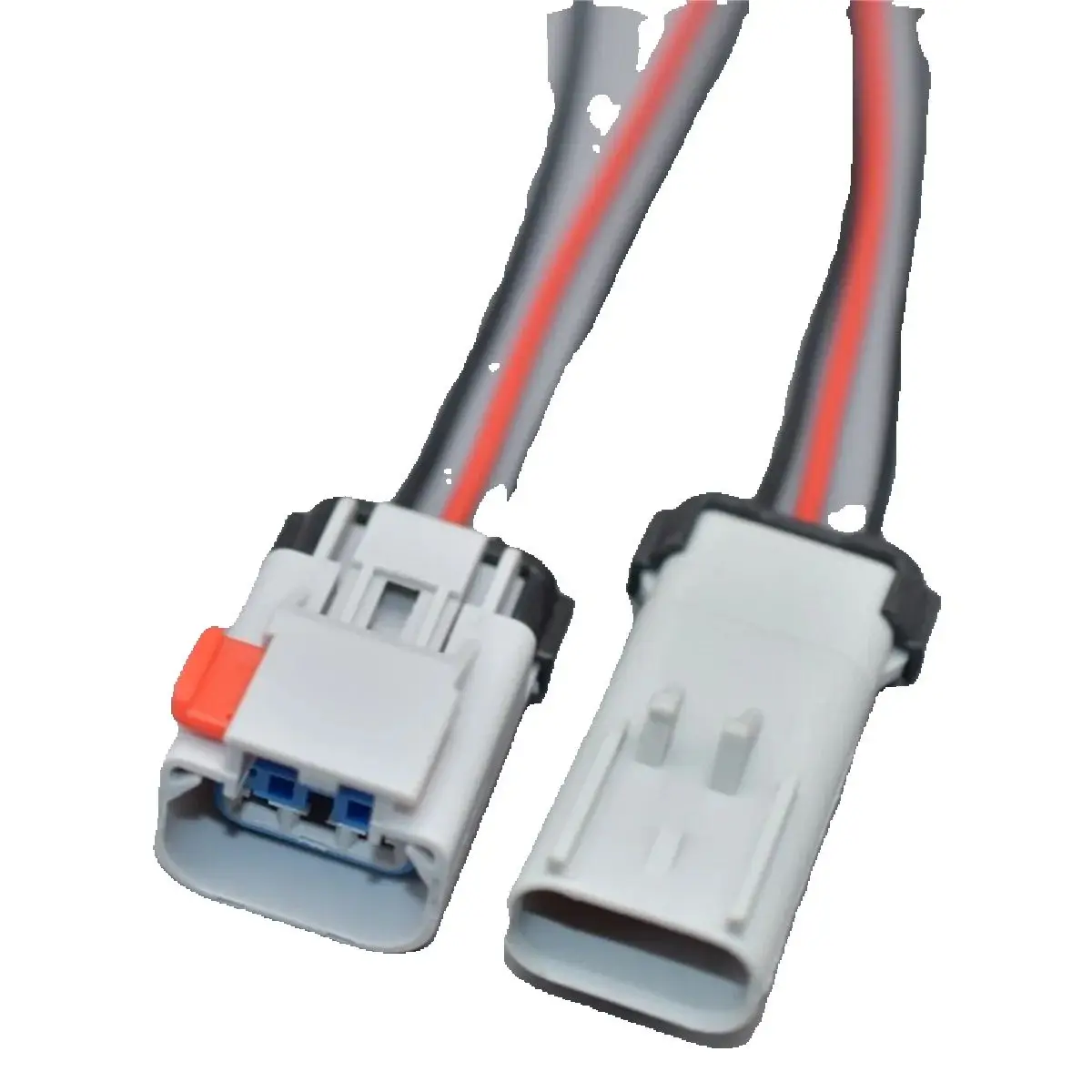

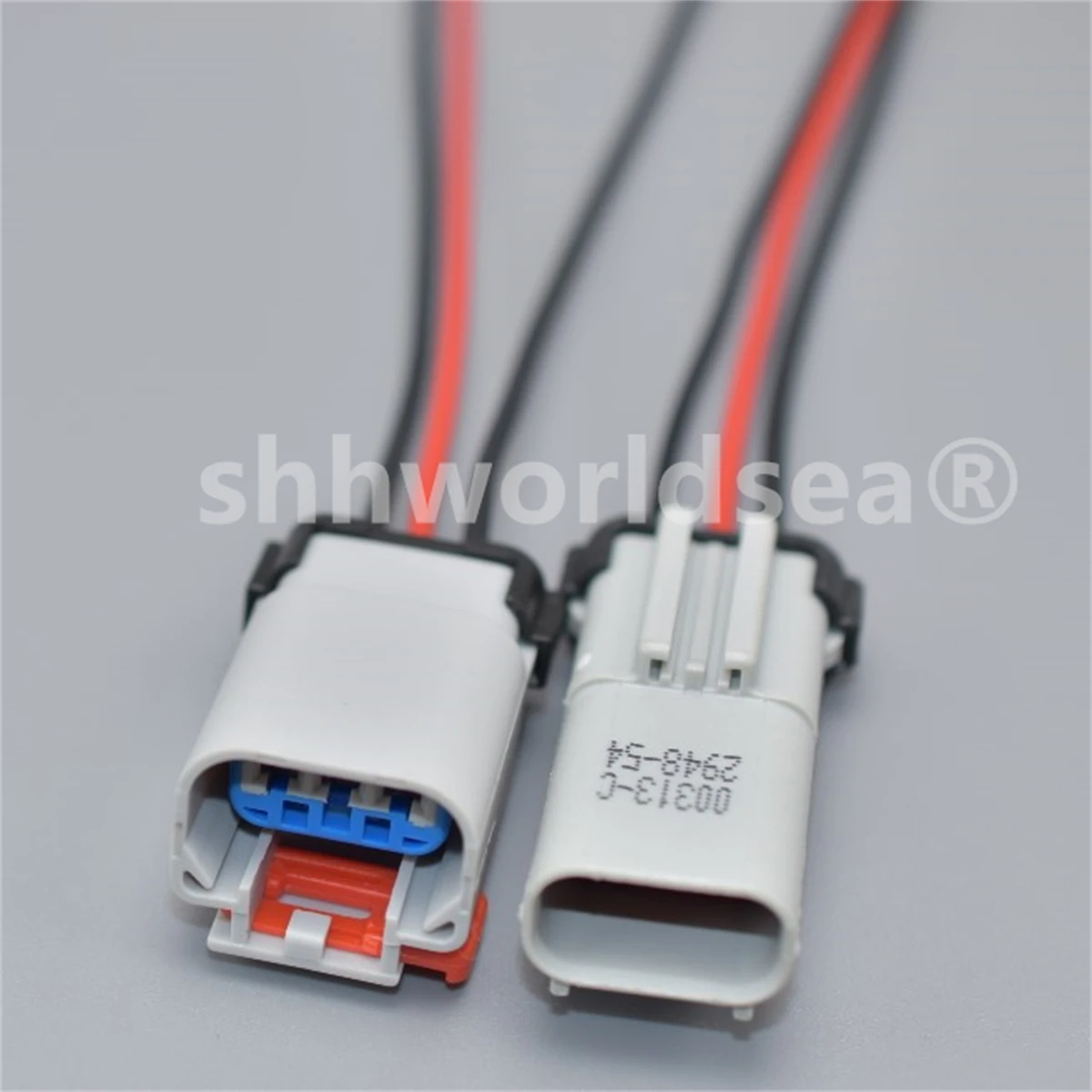

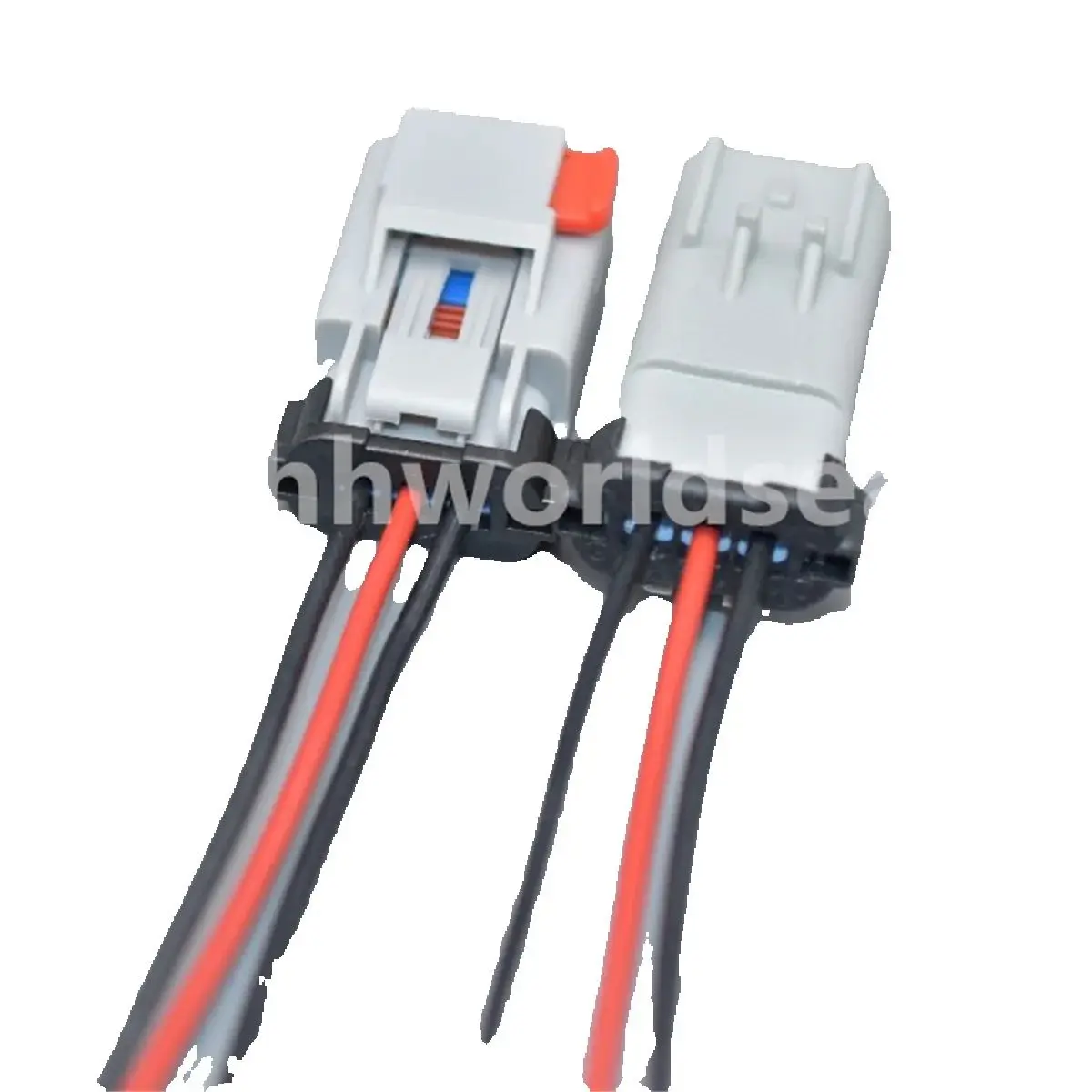

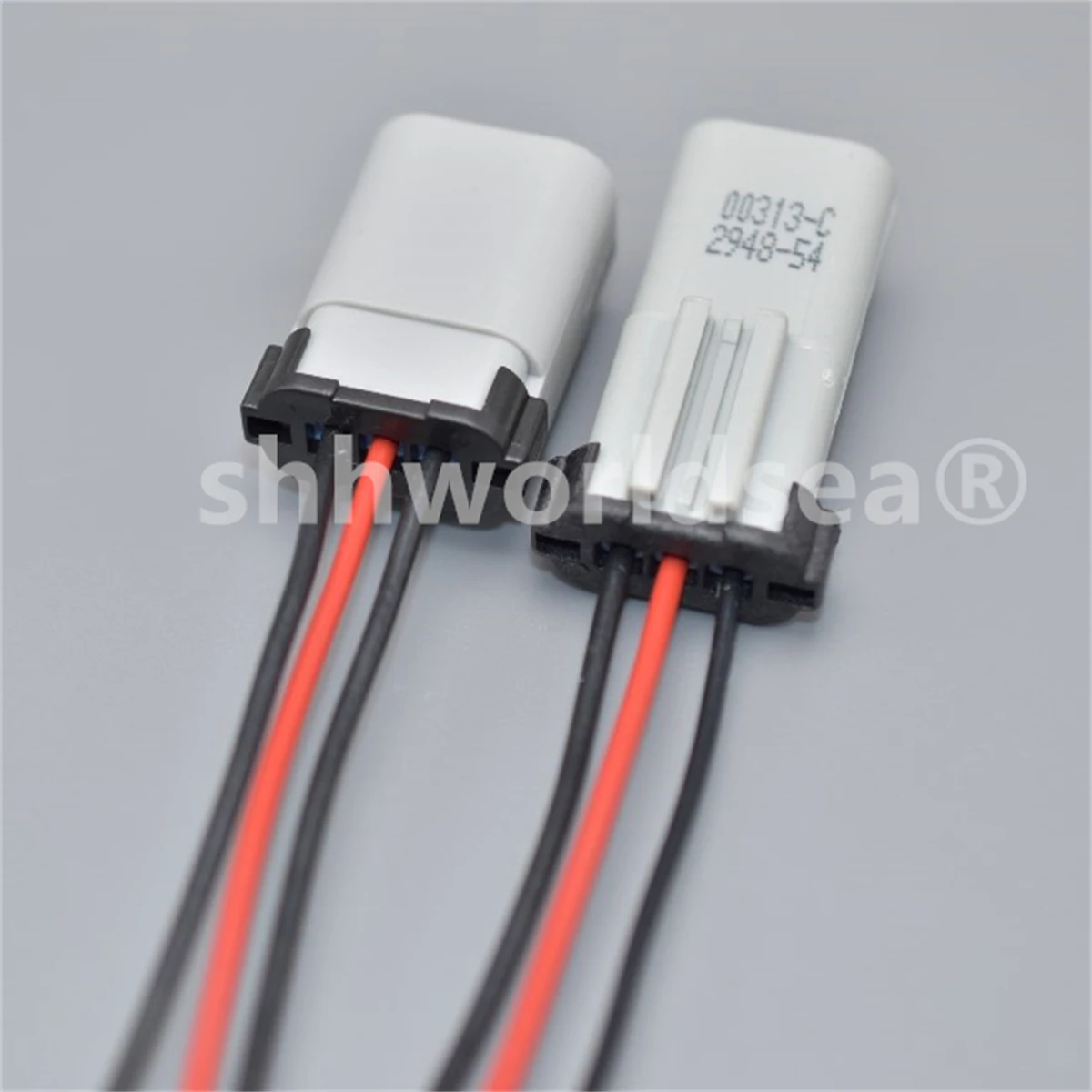

54200308 Conector sensor cigüeñal y árbol de levas

Análisis general del producto

Este conector en forma de pigtail de 3 pines para sensor de cigüeñal y árbol de levas lo considero, más que un “repuesto”, una solución de reparación del circuito cuando el problema real no es el sensor en sí, sino el conector: sulfata, se quema por calor, se afloja con la vibración o pierde continuidad y acaba por dar síntomas típicos como arranques irregulares, lecturas intermitentes y, con bastante frecuencia, el testigo MIL encendido por circuito abierto o señal que aparece y desaparece.

En el taller lo uso cuando el mazo está sano y el conector original está tocado. Es una alternativa razonable a cambiar el sensor completo, siempre que el fallo sea del conector y no haya daños en el cableado aguas abajo. Su ventaja principal es que te permite recuperar la conexión con un mazo ya preparado, con terminales listos para empalmar.

Calidad de fabricación y materiales

Lo primero que me fijo en este tipo de reparación es el comportamiento mecánico del conector: que el plástico del cuerpo mantenga rigidez suficiente para que los terminales no “bailen” dentro y, a la vez, no se vuelva frágil con el calor del vano motor. Aquí, el cuerpo está orientado a aguantar temperatura por su ubicación, y eso se nota en el tacto: no es un plástico “blando” que se deforme fácil, sino un envolvente que ayuda a conservar la forma.

En cuanto a los terminales metálicos, el punto clave es la inserción: si el terminal queda bien asentado, disminuye el riesgo de falsos contactos por vibración. En reparaciones de esta familia, el mayor enemigo suele ser la micro-movilidad en el empalme o en el alojamiento del terminal, así que valoro especialmente que el conjunto venga con los terminales ya montados en el conector, porque reduce variaciones que ocurren cuando intentas “rehacer” todo desde cero.

Matiz importante: aunque el conector esté pensado para temperatura, yo siempre lo trato como “componente cerca de calor”, no como algo que pueda ir pegado a una zona al límite. En la práctica, la diferencia entre que dure o vuelva a fallar suele estar en el enrutado y en cómo se termina el empalme.

Montaje y compatibilidad

Este pigtail no es plug-and-play: requiere pelar, empalmar (crimpar o soldar) y aislar. Para que la reparación sea durable, el montaje manda más que el conector en sí.

Compatibilidad por referencias:

• 54200308
• 54200309
• 54200311
• 54200313

Mi recomendación para asegurar compatibilidad real (más allá de la referencia) es comprobar dos cosas:

1. Forma del conector y orden de pines: compara visualmente la carcasa y la disposición.
2. Estado del conector del vehículo: si la corrosión ha alcanzado varios centímetros de cable, puede que necesites sanear hasta encontrar cobre limpio.

Procedimiento práctico (lo que mejor resultado me ha dado):

• Desconecto batería cuando el coche lo permite y evito trabajar con el encendido puesto.
• Localizo el tramo sano del mazo y corto/retira únicamente la parte dañada.
• Hago empalmes con crimpado de calidad si dispongo de terminales y herramienta adecuados; si sueldas, que sea con control y sin recalentar el aislamiento.
• Aplico aislamiento con termorretráctil de diámetro correcto y, si el entorno es especialmente castigador (cerca de calor o roce), refuerzo con una segunda capa o funda protectora.
• Dejo holgura suficiente en el cableado y uso bridas para que no quede tirante ni apoye contra aristas. El conector debe quedar “acomodado”, no forzado.

En un par de trabajos recientes (por ejemplo, en un Volkswagen Passat 2.0 TDI y en un Renault Megane 1.5 dCi, ambos con más de 150.000 km), el fallo recurrente venía de microcortes en el propio conector original: al mover el mazo, la lectura se recuperaba y al soltar volvía a caer. Sustituyendo solo el conector por este pigtail, la señal se estabilizó durante las pruebas de carretera y los arranques dejaron de ser intermitentes.

Consejo de mantenimiento: después del montaje, hago una comprobación rápida moviendo el mazo con el motor apagado (sin forzar) y luego monitorizo si hay DTC relacionados con “circuito abierto” o “señal intermitente”. Si reaparecen con el movimiento, casi seguro hay un empalme flojo o mala ruta.

Rendimiento y resultado final

En rendimiento no esperas “ganar potencia”, porque esto no mejora el motor: lo que mejora es la fiabilidad de la lectura. El resultado final se nota en tres frentes:

1. Arranque más estable: desaparecen esas irregularidades típicas cuando el contacto del conector falla bajo vibración.
2. Menos parpadeo de errores: el MIL deja de aparecer por intermitencias, especialmente en trayectos con cambios térmicos (calle con paradas y arranques).
3. Lecturas consistentes: cuando el sensor recibe continuidad estable, la ECU deja de interpretar huecos de señal.

En pruebas que he hecho en ciudad y autopista (condiciones mixtas, con periodos de calor y luego frío), la reparación se mantiene bien si el empalme queda correctamente sellado. Si el empalme queda “a medias” (aislamiento insuficiente o termorretráctil mal aplicado), el problema vuelve: no porque el conector falle, sino porque la humedad o la vibración terminan entrando.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Soluciona un fallo habitual con una intervención contenida: recuperar continuidad sin tener que sustituir el sensor completo.
• Incluye los terminales ya montados, lo que reduce errores de ensamblaje en el extremo del conector.
• Enfocado a resistir el ambiente del vano motor, con carcasa orientada a temperatura.
• Buena opción cuando el cableado está sano y el problema está “en el borde” del conector.

Aspectos mejorables

• Al no ser plug-and-play, la durabilidad depende mucho de tu calidad de empalme y de la protección final (termorretráctil, sujeción, ruta del mazo).
• Si no se limpia corrosión y se lleva el empalme a una zona realmente sana, el arreglo puede durar poco.
• Conviene cuidar el enrutado: aunque el conector aguante temperatura, el roce con piezas calientes o una brida mal colocada puede acelerar el deterioro.

Veredicto del experto

Yo lo recomendaría cuando el diagnóstico apunte a conector degradado y circuito intermitente: es una reparación lógica, económica y técnicamente coherente para devolver continuidad al circuito del cigüeñal y del árbol de levas. Frente a alternativas como reconstrucciones “a mano” desde cero o cambios completos del sensor sin descartar el conector, este tipo de pigtail suele darte una solución más directa, siempre que se monte con empalmes correctos, aislamiento bien sellado y una ruta del cableado sin tensiones ni contacto con calor extremo.

Si lo montas bien, el coche vuelve a arrancar con normalidad y los errores dejan de aparecer por cortes de señal. Si lo montas “justo” (aislamiento pobre o empalme dudoso), volverán los síntomas, y eso no lo arregla ningún conector.
