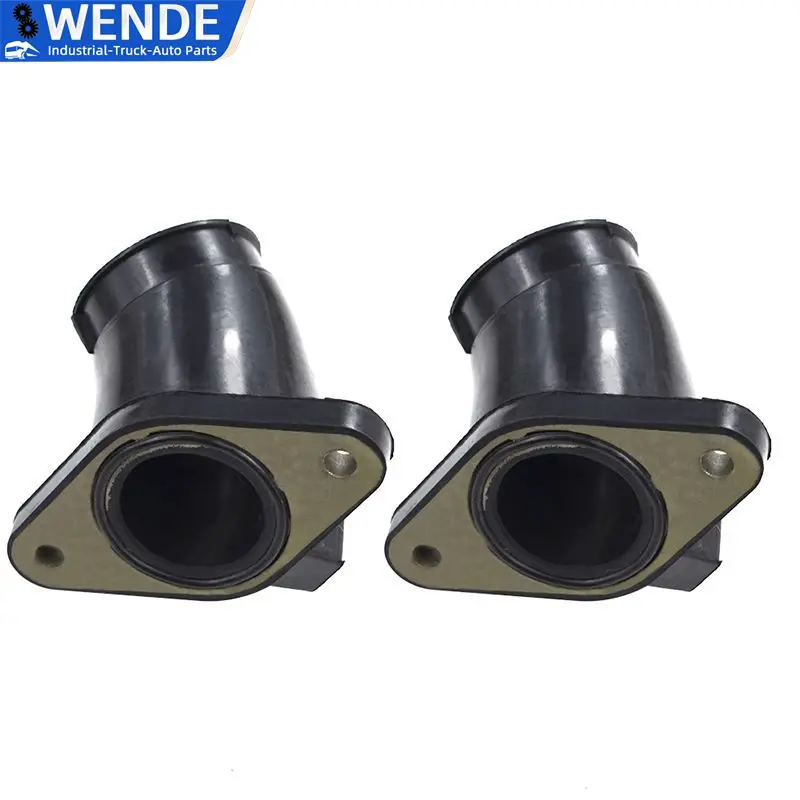

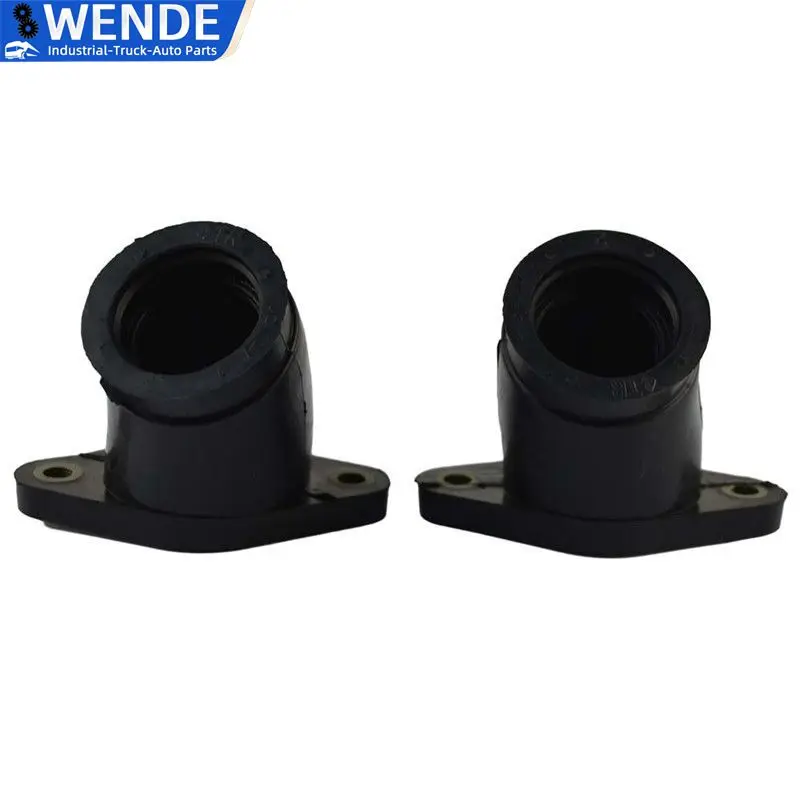

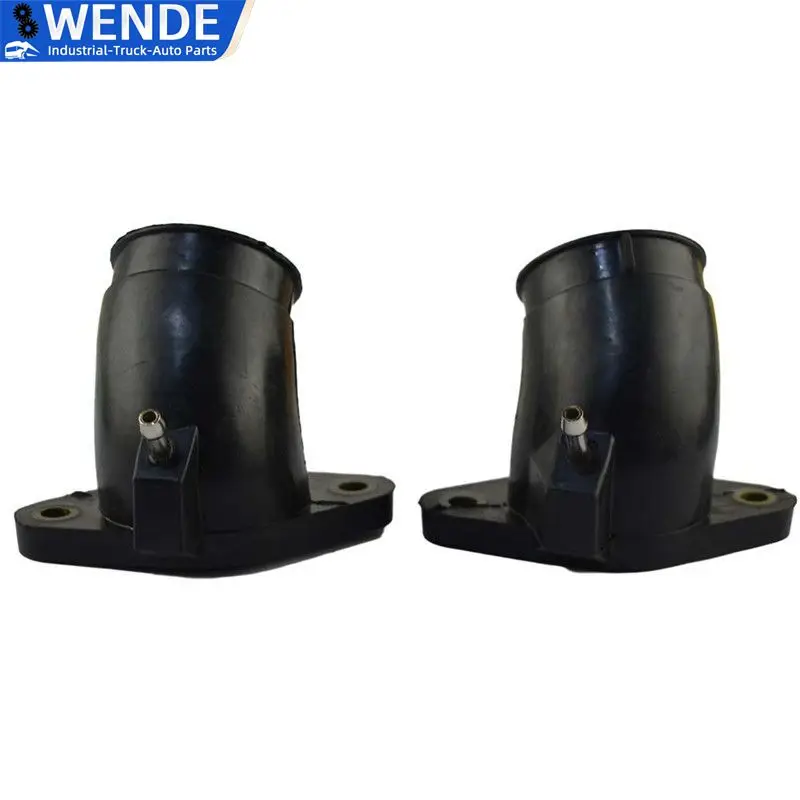

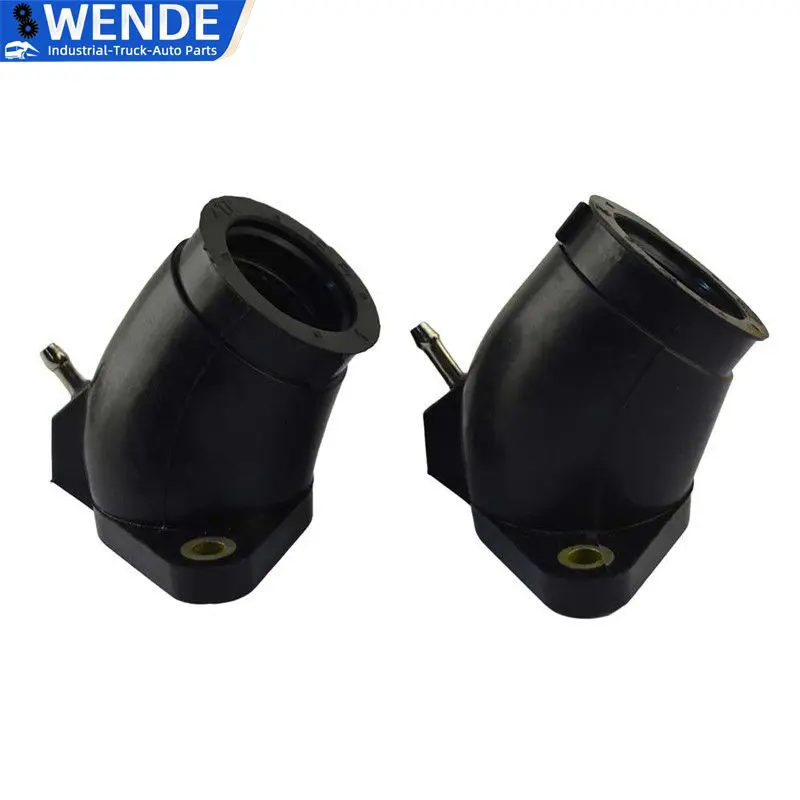

4TR-13586-01 Colector de admisión de carburador Yamaha XVS400/XVS650

Análisis general del producto

El colector de admisión con referencia 4TR-13586-01 es una pieza de unión entre el carburador y la culata en determinadas motocicletas Yamaha de la familia XVS y XV. Su función parece sencilla, pero resulta crítica para el funcionamiento del motor: debe mantener la estanqueidad, soportar las vibraciones del bicilíndrico en V y conservar la geometría correcta del conducto de admisión.

La referencia aparece asociada al primer colector del conjunto de admisión de la Yamaha XVS650, mientras que el segundo utiliza la referencia 4TR-13596-01. Por tanto, en motocicletas con dos carburadores no conviene comprar una sola unidad sin comprobar previamente qué lado se necesita.

En una DragStar con muchos años, esta pieza suele deteriorarse por endurecimiento, pequeñas grietas alrededor de la boca del carburador o deformaciones provocadas por desmontajes repetidos. Los síntomas habituales son ralentí inestable, dificultad para sincronizar los carburadores, tirones al abrir gas y una respuesta irregular a baja carga.

Calidad de fabricación y materiales

Se trata de un recambio de posventa sin marca reconocida, por lo que no debe compararse directamente con una pieza original Yamaha en cuanto a control de fabricación, envejecimiento del compuesto o precisión dimensional. En este tipo de producto, la calidad no depende únicamente del acabado exterior: son determinantes la elasticidad del material, la uniformidad del alojamiento del carburador y la planitud de la superficie que apoya contra la culata.

Los recambios equivalentes comercializados para esta referencia suelen emplear un cuerpo elastomerico o de goma resistente a los vapores de gasolina y al aceite. El acabado negro y la forma general son coherentes con el diseño original, pero no basta con que la pieza parezca igual. Una diferencia pequeña en el diametro interior o en la profundidad de insercion puede provocar una toma de aire o dificultar el montaje de la abrazadera.

Antes de instalarlo, revisaria especialmente estos puntos:

• Que la boca del carburador entre de forma uniforme y sin quedar forzada.
• Que el plano de apoyo contra la culata no presente rebabas ni irregularidades.
• Que los taladros de fijacion coincidan sin desplazar el colector.
• Que el labio interior no invada el paso de aire.
• Que el material no este excesivamente duro, pegajoso o agrietado.

Montaje y compatibilidad

El montaje no es complicado para un mecanico con experiencia, aunque el acceso puede ser laborioso por la disposicion del deposito, la caja del filtro y los cables del carburador. En una XVS650, desmontaria primero el asiento y el deposito cuando sea necesario, marcaria los tubos de gasolina y vacio, y fotografiaria la posicion de abrazaderas y soportes antes de retirar el conjunto.

La compatibilidad indicada abarca XVS400, XVS650, XV400, DragStar y V-Star, pero el año, la version Classic, Custom o Silverado y la configuracion concreta del carburador son factores importantes. Los catalogos de piezas muestran aplicaciones diferenciadas para varias versiones XVS650, de modo que no recomendaria basarse solamente en la cilindrada.

Para evitar problemas, compararia la pieza nueva con la desmontada y confirmaria:

1. La referencia grabada o impresa en el recambio original.
2. La posicion del colector, ya que puede haber una unidad para cada cilindro.
3. La separacion entre los puntos de fijacion.
4. El diametro exterior donde trabaja la abrazadera.
5. La orientacion de posibles tomas auxiliares de vacio.

No aplicaria grasa de litio ni selladores de silicona en el interior. Si hace falta facilitar la entrada del carburador, es preferible utilizar una pelicula muy fina de lubricante compatible con goma y gasolina. Las abrazaderas deben apretarse de forma progresiva, sin deformar el cuello del colector.

Rendimiento y resultado final

Un colector en buen estado no aumenta por si solo la potencia del motor. Su aportacion consiste en recuperar la estanqueidad y devolver al carburador unas condiciones de trabajo estables. En una XVS650 con unos 45.000 kilometros, una toma de aire en esta zona puede hacer que el motor mantenga el regimen demasiado alto al cerrar el acelerador o que responda con retraso durante las primeras aperturas.

Tras sustituirlo, el procedimiento correcto incluye comprobar el arranque en frio y en caliente, revisar el ralentí y sincronizar los carburadores si se ha desmontado el conjunto. Tambien conviene realizar una prueba de retencion de vacio y observar que el regimen no cambie al mover suavemente el carburador o los tubos de admision.

En una XVS400, prestaria aun mas atencion a la carburacion posterior. Una entrada de aire no medida puede empobrecer la mezcla y generar sintomas que se confunden con un surtidor obstruido, una membrana dañada o un reglaje incorrecto. El colector debe solucionar la fuga, pero no corrige por si mismo otros defectos del sistema de alimentacion.

Puntos fuertes y aspectos mejorables

Puntos fuertes:

• Referencia concreta y facil de contrastar con el recambio original.
• Aplicacion enfocada a una familia de motocicletas bien identificada.
• Sustitucion directa cuando las dimensiones coinciden.
• Puede resolver fallos de estanqueidad habituales en motocicletas antiguas.
• Coste normalmente inferior al de una pieza original.

Aspectos mejorables:

• No se detallan medidas, dureza del material ni tolerancias de fabricacion.
• La ausencia de año exacto puede provocar errores entre versiones.
• No debe darse por hecho que incluye juntas, abrazaderas o el colector del cilindro opuesto.
• Al ser un recambio sin marca, su durabilidad puede variar entre lotes.
• La referencia por si sola no garantiza que sirva para ambas posiciones del motor.

Frente a una pieza original, la alternativa de posventa puede resultar razonable por precio, especialmente en una DragStar de uso ocasional. Para una motocicleta restaurada o de uso intensivo, valoraria el coste adicional de un recambio original si se busca una previsibilidad mayor en ajuste y envejecimiento.

Veredicto del experto

Mi valoracion es positiva siempre que se confirme la correspondencia exacta con la motocicleta y con el lado del motor. Es un recambio funcional para reparar un colector reseco o agrietado, pero no lo instalaria sin comparar medidas, orientacion y referencia del componente desmontado.

Lo considero adecuado para una reparacion de mantenimiento en una Yamaha XVS400 o XVS650, especialmente cuando el colector original ya presenta fugas visibles. El resultado dependera mas de la precision del montaje, el estado de las abrazaderas y la posterior sincronizacion de carburadores que de cualquier supuesto incremento de prestaciones. Después de instalarlo, revisaria la estanqueidad tras los primeros 100 kilometros y volveria a inspeccionar la goma en cada mantenimiento anual.
