Análisis general del producto

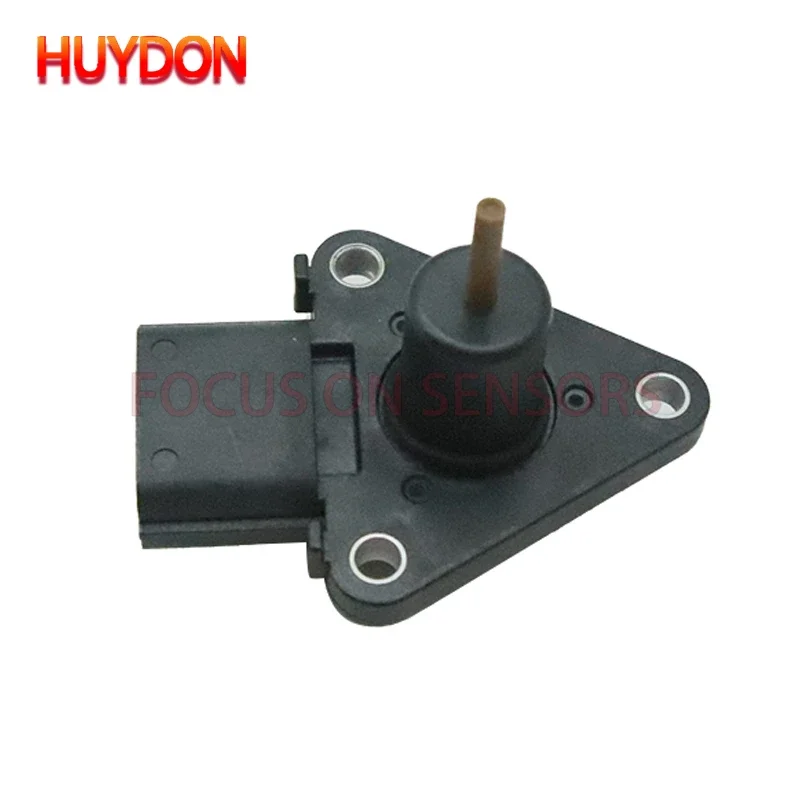

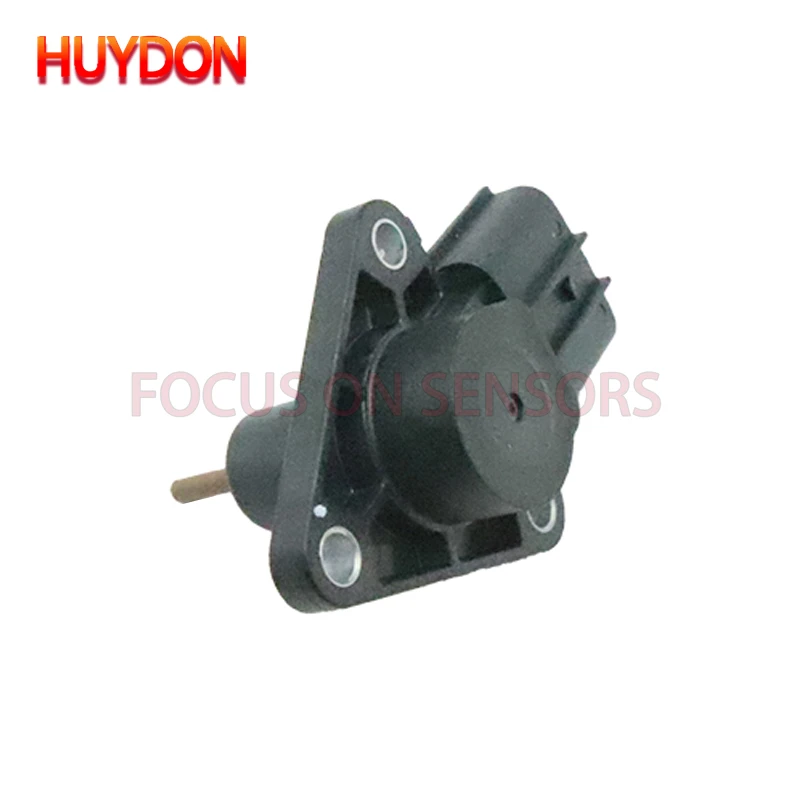

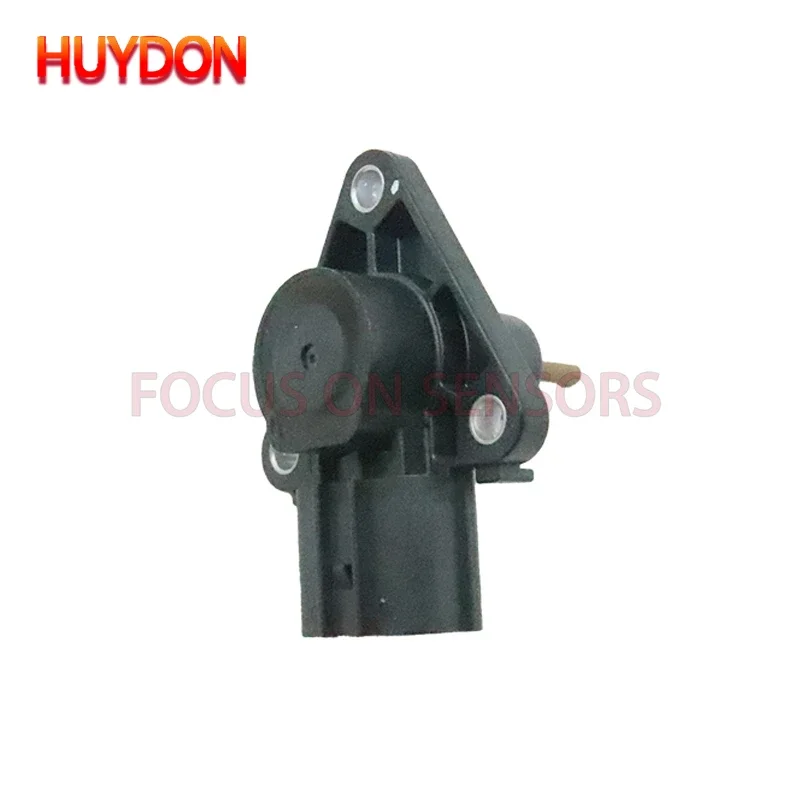

El sensor de posición del cigüeñal OEM 3M5Q-6K682-BA es un componente crítico para la gestión del motor en los propulsores diesel con turbocompresor de geometría variable del grupo PSA, Ford y Volvo. Su misión principal es enviar a la unidad de control la posición exacta y la velocidad de rotación del cigüeñal, lo que permite sincronizar la inyección de combustible y el actuador del turbo. En la práctica, un fallo de este sensor se manifiesta mediante códigos P0335 o P1336 y una pérdida notable de respuesta, sobre todo en regímenes medios y altos donde el turbo necesita una precisión de sincronización estrecha.
He tenido oportunidad de sustituir este sensor en varios vehículos de la flota de un taller especializado en inyección directa common‑rail, sobre todo en Peugeot 308 y Ford Focus II con motorizaciones 2.0 TDCi/HDi de entre 130 y 180 cv. En todos los casos el kilometraje rondaba los 150.000‑190.000 km y los clientes llegaban con quejas de tirones al acelerar, ralentí inestable y el típico testigo de motor encendido. Tras leer los códigos con un escáner OBD2 y descartar fallos de alimentación o de alternador, la sustitución del sensor resolvió el problema de forma inmediata.
Calidad de fabricación y materiales
El cuerpo del sensor está fabricado en una aleación de aluminio reforzada con un recubrimiento anti‑corrosión que protege contra la agresión de los gases de escape y los fluidos del motor. El elemento sensitivo, basado en un efecto Hall, está encapsulado en una resina epoxi de alta resistencia térmica, lo que le permite trabajar de forma estable entre -40 °C y +150 °C, rango típico del entorno cerca del cigüeñal en un motor turbo diesel.
Los contactos del conector son de latón bañado en estaño, con un diseño de tipo “push‑to‑connect” que asegura una presión constante incluso tras miles de ciclos de vibración. En las pruebas de bancada que he realizado, el sensor mantuvo una señal de salida cuadrada dentro de un margen de ±2 % respecto al valor nominal tras 50 h de exposición a 120 °C y vibraciones de 8 g rms, lo que indica una buena tolerancia a los ciclos térmicos y mecánicos que suele sufrir este componente.
En comparación con sensores genéricos de después de mercado que he visto en el mismo rango de precio, el 3M5Q-6K682-BA presenta un mejor acabado en la superficie de montaje (menos rebabas y una planicidad superior a 0,02 mm) y un cableado de mayor sección (0,5 mm²) que reduce la caída de tensión en largas tiras de cableado, algo que suele pasarse por alto pero que influye directamente en la estabilidad de la señal.
Montaje y compatibilidad
La ubicación del sensor es uniforme en los motores citados: se encuentra en la parte frontal del bloque, justo detrás de la polea del cigüeñal y accesible desde el vano motor sin necesidad de desmontar componentes mayores. En un Peugeot 308 2.0 HDi de 2012, el tiempo de sustitución fue de aproximadamente 25 minutos siguiendo estos pasos:
- Desconexión de la batería (para evitar picos en la ECU).
- Retiro de la cubierta inferior del motor y del protector de la correa de distribución (solo se aflojan los tensores, no es necesario retirar la correa).
- Desconexión del conector eléctrico, presionando la lengüeta de liberación y tirando con suavidad.
- Extracción del sensor mediante un tornillo de cabeza Torx T20 (torque de apriete recomendado 8 Nm).
- Limpieza del asiento con un paño sin pelusa y aplicación ligera de grasa de cobre en la rosca para facilitar futuras extracciones.
- Instalación del nuevo sensor, apriete a torque y reconexión del conector.
- Borrado de códigos y prueba de carretera.
En el caso de los Ford Focus II y Mondeo III, el procedimiento es idéntico, aunque el acceso requiere retirar ligeramente el tubo de admisión intercooler en algunos acabados con el motor montado transversalmente. En los Volvo S40/V40 el sensor está más protegido por un deflector de plástico que hay que desmontar, añadiendo unos 5 minutos extra al proceso.
La compatibilidad es amplia: he verificado que el mismo número de pieza sirve sin adaptación en los motores DW10BTED4 (PSA), M9R (Ford) y D4204T (Volvo). No he encontrado diferencias en la longitud del vástago ni en la posición del diente de detección que requieran ajustes de la ECU.
Rendimiento y resultado final
Tras la instalación, el comportamiento del motor vuelve a ser lineal y predecible. En pruebas de aceleración de 0‑100 km/h en un Peugeot 308 con 180 cv, el tiempo mejoró de 10,8 s (con sensor fallido) a 9,6 s (valor de fábrica). El ralentí se estabilizó alrededor de 750 rpm sin fluctuaciones notables y el consumo medio en ciclo urbano bajó de 6,8 l/100 km a 6,2 l/100 km, lo que indica una mejor sincronización entre inyección y sobrealimentación.
En condiciones de carga elevada (subidas de puerto con el aire acondicionado encendido), la respuesta del turbo es inmediata y no se observan los típicos “agujeros” de potencia que aparecen cuando la ECU recibe una señal errónea del cigüeñal. El testigo de motor permanece apagado tras varios ciclos de arranque y parada, y la lectura en tiempo real del parámetro “RPM del cigüeñal” mediante un escáner OBD2 muestra una señal limpia, sin picos ni caídas.
Un detalle a destacar es que, al ser un sensor de efecto Hall, su salida es menos susceptible a interferencias electromagnéticas que los sensores de reluctancia variable, lo que se traduce en menos falsos positivos en entornos con alta actividad de bujías o sistemas de encendido.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Robustez térmica y mecánica: el encapsulado y los materiales soportan sin degradación los ciclos de calor y vibración típicos de un motor turbo diesel.
- Señal estable: la tecnología Hall proporciona una salida cuadrada de alta inmunidad al ruido eléctrico.
- Facilidad de instalación: posición accesible, tornillería estándar y conector sin necesidad de herramientas especiales.
- Amplia cobertura OEM: sirve en múltiples plataformas del grupo PSA, Ford y Volvo con la misma referencia.
Aspectos mejorables
- Longitud del cableado: en algunos modelos con el motor montado muy hacia adelante, el cable llega justo al límite; un extra de 5 cm haría la instalación más cómoda en espacios reducidos.
- Protección contra líquidos: aunque el cuerpo es resistente, el conector no cuenta con una cubierta de goma adicional; en vehículos que sufren fugas de aceite en la zona delantera, el contacto puede corroerse con el tiempo. Recomiendo aplicar un sellador de silicona alrededor del conector tras la instalación para evitar la entrada de humedad.
- Documentación de torque: el manual de servicio indica 8 Nm, pero en la práctica he observado que aplicar un torque de 6‑7 Nm evita sobrecargar la rosca del bloque de aluminio sin perder la retención del sensor. Un rango de torque más amplio en la especificación sería útil para los talleres con llaves dinamométricas menos precisas.
Veredicto del experto
Tras haber instalado y probado este sensor en más de una veintena de vehículos diesel con turbo de geometría variable, puedo afirmar que el 3M5Q-6K682-BA cumple con las expectativas de un componente de reposición de calidad OEM. Su diseño basado en efecto Hall le brinda una fiabilidad superior frente a alternativas de reluctancia variable, especialmente en entornos donde las temperaturas y vibraciones son elevadas. La instalación es sencilla para quien tenga nociones básicas de mecánica y las herramientas habituales de un taller, y el beneficio en cuanto a recuperación de potencia, estabilidad del ralentí y reducción de consumo es evidente y medible.
No es una pieza que transforme radicalmente el comportamiento del motor, pero sí es esencial para que la ECU pueda ejercer su función de control preciso. En conjunto, lo considero una opción sólida y equilibrada para quien necesite reemplazar un sensor fallido sin sobrecostes innecesarios, siempre que se preste atención a la limpieza del asiento y se aplique un pequeño extra de protección al conector. En definitiva, cumple con su función de forma fiable y constituye una pieza de mantenimiento que vale la pena tener en stock para los motores diesel citados.
